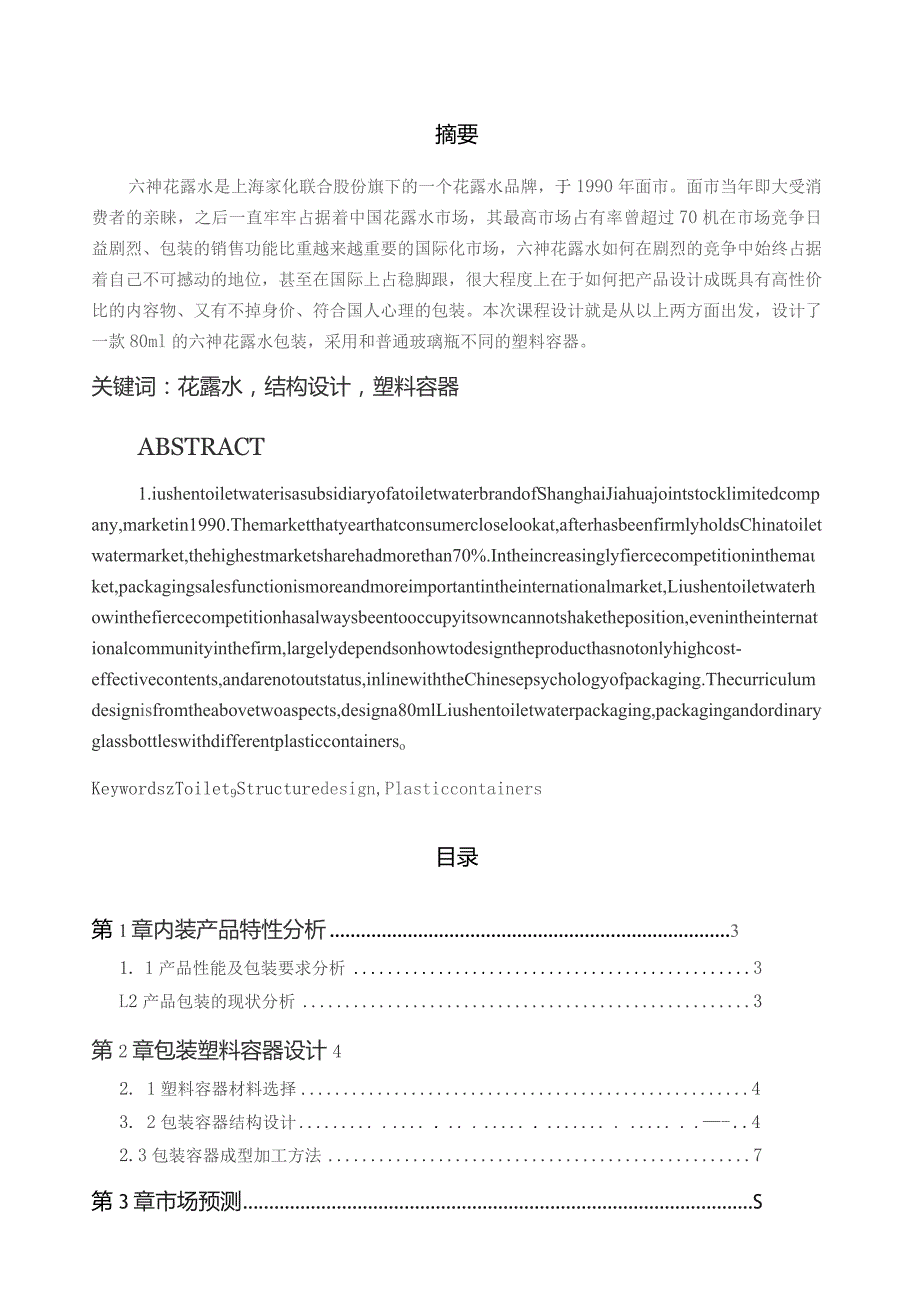

1、摘要六神花露水是上海家化联合股份旗下的一个花露水品牌，于1990年面市。面市当年即大受消费者的亲睐，之后一直牢牢占据着中国花露水市场，其最高市场占有率曾超过70机在市场竞争日益剧烈、包装的销售功能比重越来越重要的国际化市场，六神花露水如何在剧烈的竞争中始终占据着自己不可撼动的地位，甚至在国际上占稳脚跟，很大程度上在于如何把产品设计成既具有高性价比的内容物、又有不掉身价、符合国人心理的包装。本次课程设计就是从以上两方面出发，设计了一款80ml的六神花露水包装，采用和普通玻璃瓶不同的塑料容器。关键词：花露水，结构设计，塑料容器ABSTRACT1.iushentoiletwaterisasubsid
2、iaryofatoiletwaterbrandofShanghaiJiahuajointstocklimitedcompany,marketin1990.Themarketthatyearthatconsumercloselookat,afterhasbeenfirmlyholdsChinatoiletwatermarket,thehighestmarketsharehadmorethan70%.Intheincreasinglyfiercecompetitioninthemaket,packagingsalesfunctionismoreandmoreimportantintheintern
3、ationalmarket,Liushentoiletwaterhowinthefiercecompetitionhasalwaysbeentooccupyitsowncannotshaketheposition,evenintheinternationalcommunityinthefirm,largelydependsonhowtodesigntheproducthasnotonlyhighcost-effectivecontents,andarenotoutstatus,inlinewiththeChinesepsychologyofpackaging.Thecurriculumdesi

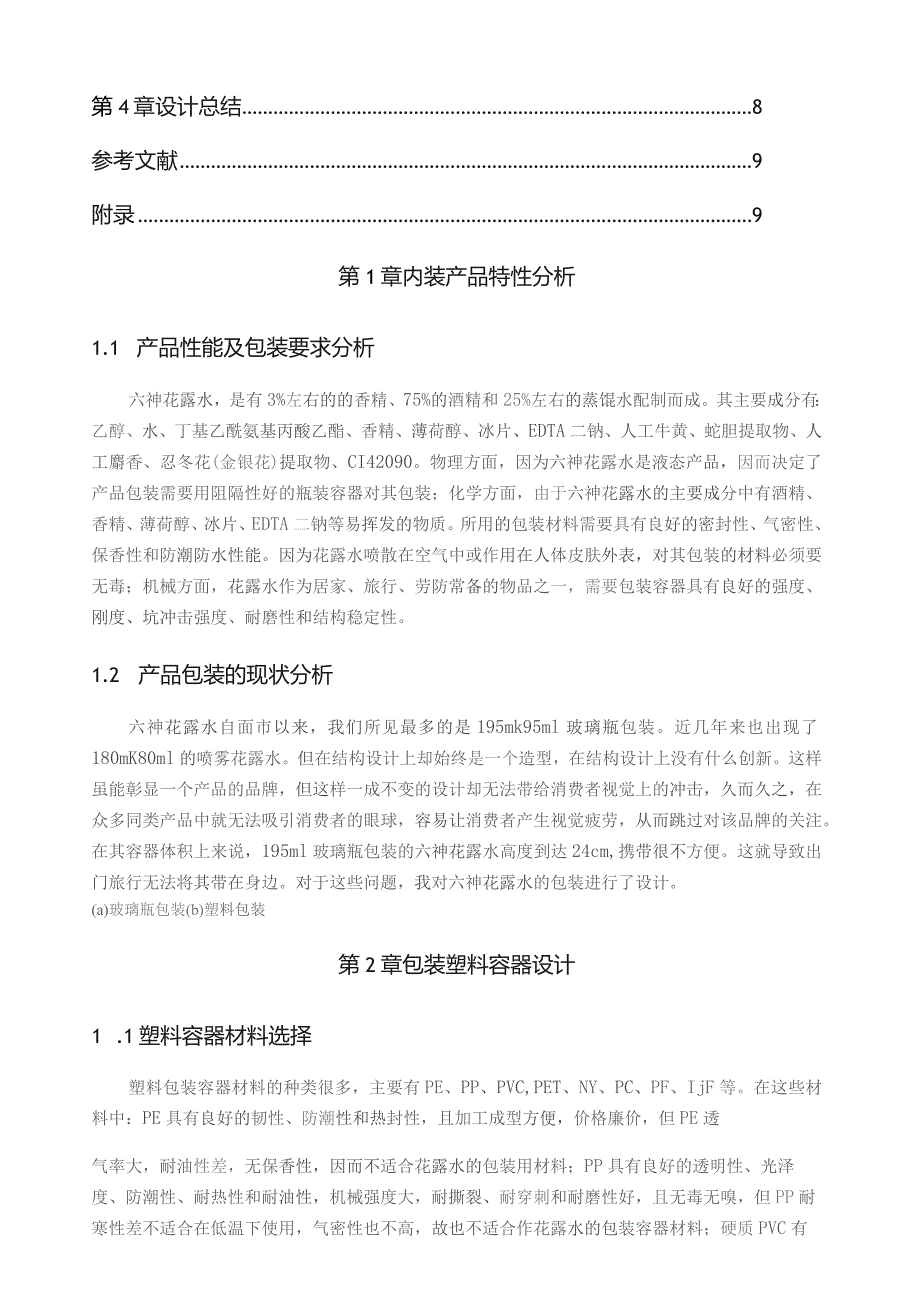

4、gnisfromtheabovetwoaspects,designa80mlLiushentoiletwaterpackaging,packagingandordinaryglassbottleswithdifferentplasticcontainersoKeywordszToilet9Structuredesign,Plasticcontainers目录第1章内装产品特性分析31. 1产品性能及包装要求分析3L2产品包装的现状分析3第2章包装塑料容器设计42. 1塑料容器材料选择43. 2包装容器结构设计-42.3包装容器成型加工方法7第3章市场预测S第4章设计总结8参考文献9附录9第1章
5、内装产品特性分析1.1 产品性能及包装要求分析六神花露水，是有3%左右的的香精、75%的酒精和25%左右的蒸馄水配制而成。其主要成分有：乙醇、水、丁基乙酰氨基丙酸乙酯、香精、薄荷醇、冰片、EDTA二钠、人工牛黄、蛇胆提取物、人工麝香、忍冬花(金银花)提取物、CI42090。物理方面，因为六神花露水是液态产品，因而决定了产品包装需要用阻隔性好的瓶装容器对其包装；化学方面，由于六神花露水的主要成分中有酒精、香精、薄荷醇、冰片、EDTA二钠等易挥发的物质。所用的包装材料需要具有良好的密封性、气密性、保香性和防潮防水性能。因为花露水喷散在空气中或作用在人体皮肤外表，对其包装的材料必须要无毒；机械方面，
6、花露水作为居家、旅行、劳防常备的物品之一，需要包装容器具有良好的强度、刚度、坑冲击强度、耐磨性和结构稳定性。1.2 产品包装的现状分析六神花露水自面市以来，我们所见最多的是195mk95ml玻璃瓶包装。近几年来也出现了180mK80ml的喷雾花露水。但在结构设计上却始终是一个造型，在结构设计上没有什么创新。这样虽能彰显一个产品的品牌，但这样一成不变的设计却无法带给消费者视觉上的冲击，久而久之，在众多同类产品中就无法吸引消费者的眼球，容易让消费者产生视觉疲劳，从而跳过对该品牌的关注。在其容器体积上来说，195ml玻璃瓶包装的六神花露水高度到达24cm,携带很不方便。这就导致出门旅行无法将其带在身
7、边。对于这些问题，我对六神花露水的包装进行了设计。(a)玻璃瓶包装(b)塑料包装第2章包装塑料容器设计1 .1塑料容器材料选择塑料包装容器材料的种类很多，主要有PE、PP、PVC,PET、NY、PC、PF、IjF等。在这些材料中：PE具有良好的韧性、防潮性和热封性，且加工成型方便，价格廉价，但PE透气率大，耐油性差，无保香性，因而不适合花露水的包装用材料；PP具有良好的透明性、光泽度、防潮性、耐热性和耐油性，机械强度大，耐撕裂、耐穿刺和耐磨性好，且无毒无嗅，但PP耐寒性差不适合在低温下使用，气密性也不高，故也不适合作花露水的包装容器材料；硬质PVC有较好的抗拉、抗弯、抗压和抗冲击能力，具有良好

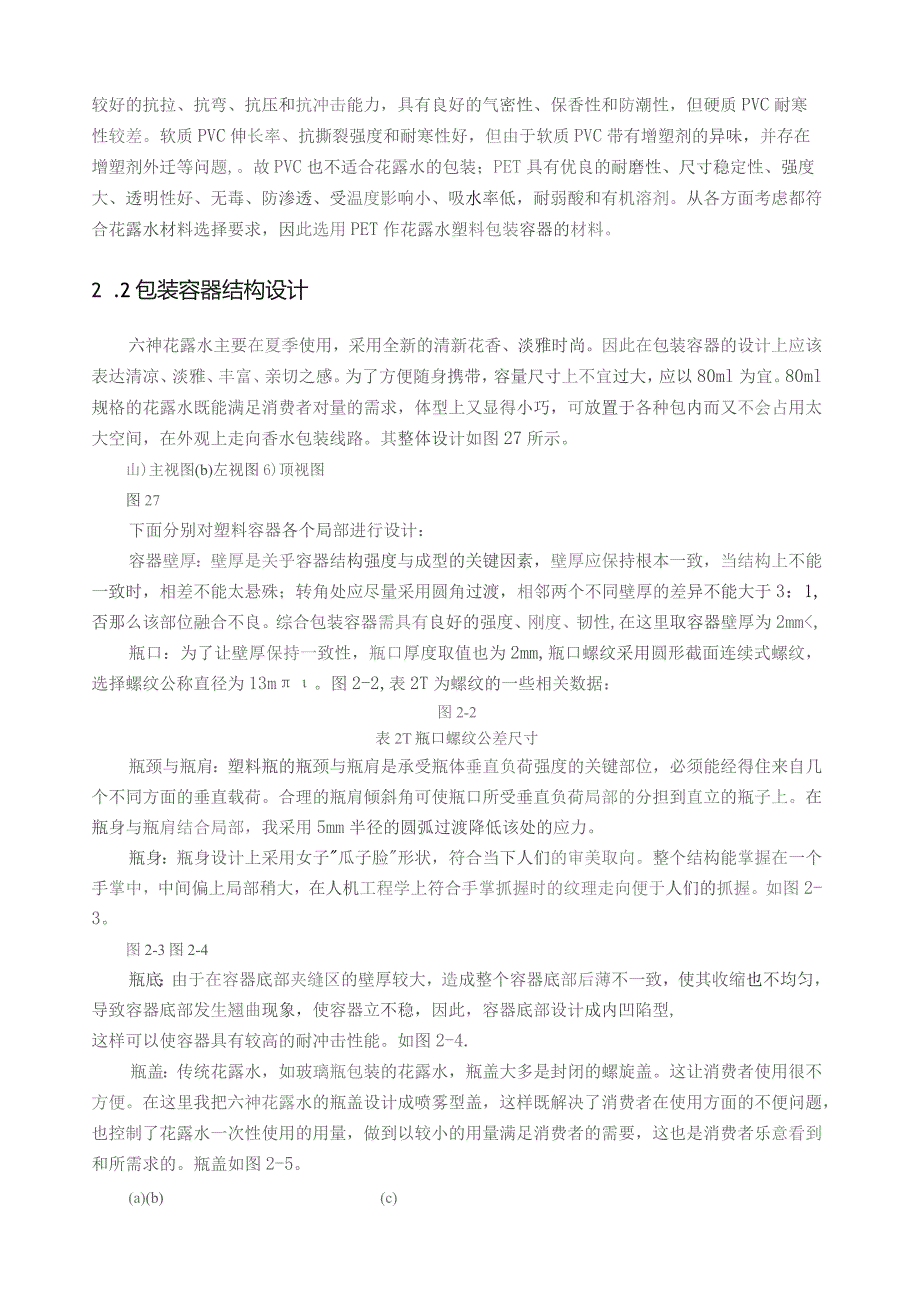

8、的气密性、保香性和防潮性，但硬质PVC耐寒性较差。软质PVC伸长率、抗撕裂强度和耐寒性好，但由于软质PVC带有增塑剂的异味，并存在增塑剂外迁等问题,。故PVC也不适合花露水的包装；PET具有优良的耐磨性、尺寸稳定性、强度大、透明性好、无毒、防渗透、受温度影响小、吸水率低，耐弱酸和有机溶剂。从各方面考虑都符合花露水材料选择要求，因此选用PET作花露水塑料包装容器的材料。2 .2包装容器结构设计六神花露水主要在夏季使用，采用全新的清新花香、淡雅时尚。因此在包装容器的设计上应该表达清凉、淡雅、丰富、亲切之感。为了方便随身携带，容量尺寸上不宜过大，应以80ml为宜。80ml规格的花露水既能满足消费者对
9、量的需求，体型上又显得小巧，可放置于各种包内而又不会占用太大空间，在外观上走向香水包装线路。其整体设计如图27所示。山)主视图(b)左视图6)顶视图图27下面分别对塑料容器各个局部进行设计：容器壁厚：壁厚是关乎容器结构强度与成型的关键因素，壁厚应保持根本一致，当结构上不能一致时，相差不能太悬殊；转角处应尽量采用圆角过渡，相邻两个不同壁厚的差异不能大于3：1,否那么该部位融合不良。综合包装容器需具有良好的强度、刚度、韧性,在这里取容器壁厚为2mm,瓶口：为了让壁厚保持一致性，瓶口厚度取值也为2mm,瓶口螺纹采用圆形截面连续式螺纹，选择螺纹公称直径为13m。图2-2,表2T为螺纹的一些相关数据：图
10、2-2表2T瓶口螺纹公差尺寸瓶颈与瓶肩：塑料瓶的瓶颈与瓶肩是承受瓶体垂直负荷强度的关键部位，必须能经得住来自几个不同方面的垂直载荷。合理的瓶肩倾斜角可使瓶口所受垂直负荷局部的分担到直立的瓶子上。在瓶身与瓶肩结合局部，我采用5mm半径的圆弧过渡降低该处的应力。瓶身：瓶身设计上采用女子瓜子脸形状，符合当下人们的审美取向。整个结构能掌握在一个手掌中，中间偏上局部稍大，在人机工程学上符合手掌抓握时的纹理走向便于人们的抓握。如图2-3。图2-3图2-4瓶底：由于在容器底部夹缝区的壁厚较大，造成整个容器底部后薄不一致，使其收缩也不均匀，导致容器底部发生翘曲现象，使容器立不稳，因此，容器底部设计成内凹陷型,
11、这样可以使容器具有较高的耐冲击性能。如图2-4.瓶盖：传统花露水，如玻璃瓶包装的花露水，瓶盖大多是封闭的螺旋盖。这让消费者使用很不方便。在这里我把六神花露水的瓶盖设计成喷雾型盖，这样既解决了消费者在使用方面的不便问题，也控制了花露水一次性使用的用量，做到以较小的用量满足消费者的需要，这也是消费者乐意看到和所需求的。瓶盖如图2-5。(a)(b)(c)图2-5喷雾盖本次所设计的花露水规格为80ml,花露水容器容积应大于80ml。在此我设计瓶体高为60mm,外形长为40mm,宽为26mm瓶口高为10mm,半径为6mm；喷雾盖高为30mmo整个花露水外形尺寸为：高90mm,长40mm,宽26mm。瓶身
12、尺寸如图2-6,喷雾盖尺寸如图2-7,整体尺寸如图2-8。图2-6瓶身尺寸图2-7喷雾盖尺寸图2-8整体尺寸2.3包装容器成型加工方法各种类型的塑料容器/件均是通过适宜的成型工艺和方法制得的。塑料包装容器有许多种成型方法，用不同的方法制得的制品的性能和适用范围有所不同。常用的塑料容器成型方法见表2-2.表2-2色包料成型方法、缺点及其包装制品类别成型方法制品特性制品缺点1注射成型尺寸精度高瓶盖、广口瓶投资大、末模具结构复杂2模压成型壁厚、开口容器盘、盆、碟、小型托盘尺寸精度低、不易成型复朵的制品3挤出成型尺寸精度低管状制品4中空味塑成型挤出吹塑外形不规那么小口瓶类、带把手的壶制品有飞边，需要休
13、整注射吹塑外形不规那么化装品、药剂大口瓶适合大批量和尺寸精度高的制品生产拉伸吹塑形状简单的薄壁容器薄壁饮料瓶壁厚小5真空成型开口薄壁容揩泡罩、贴体包装、一次性口杯尺寸精度低，成型深度有限6旋转成型大型、奇特外形大型容器不适合大批量生产、尺寸精度差7发泡成型保温性保温箱、盒、缓冲衬垫机械强度低花露水包装容器成型精度要求较高，特别是喷雾盖的成型。制品外表要光滑、整洁，不能有飞边，成型后不需要对制品进行修整，需求量大，机械性能要好等。经过对以上成型工艺综合分析，注射吹塑成型在各方面的符合花露水容器成型要求。因此，花露水成型工艺选择注射吹塑成型。第3章市场预测六神花露水作为一个知名上市公司的品牌，使的
14、它比其他同类型的产品多了许多时机。首先，六神花露水是最早出现的花露水品牌，为其后来的开展积累了名气与市场。再次，六神花露水有优良的制作团队，让消费者对其信赖。但是，自从进入2000年以后，个性主张、时尚潮流和细分需求满足逐渐成为花露水类别取胜的新航标，而六神花露水长期经营的全家共享、传统中医理论和“关注夏季等核心资产，此刻与之己有一定差距。而“去爆止痒、提神醒脑的诉求也成了花露水普遍的功能，不再一招鲜了。2002年后六神也逐渐减弱了在花露水上的投入和开展，间接也给了国内局部竞争品牌蚕食市场的时机。一直到2004年，六神花露水的份额己经降至近50%,而且由于缺乏新品上市，传统产品在产品形态、产品
15、成效上缺乏差异性；品牌形象那么由于花露水和现代生活越来越远，在公众曝光的机率减少而显得略有老态。通过这次对六神花露水创新上的设计，突破了传统六神花露水外形上的设计，给人以耳目一新之感；与高档香水相似的外形设计，也表达了六神花露水己走在时尚潮流的前沿;80ml的小瓶量装的小型设计极大程度上满足了消费者居家、外出旅游携带方便的需求；喷雾型瓶盖的设计，解决了在使用过程中出现用量无法控制而导致浪费的情形，用80ml的花露水做到以前195ml的花露水所到达的效果，甚至远远超过。这种设计具备了这么多的优势，必然会受到广阔消费者的亲睐并购置，其销量必将迅猛上升。第4章设计总结花露水是一种易挥发的产品，在生活中使用非常普遍且现在市场上竞争非常剧烈。在进行容器结构设计时，要结合产品性能和销售途径来选择所使用的包装材料，同时又要结合市场需求和消费者所反映的情况来设计容器结构。整个设计从选材、设计方案、设计到成型工艺都是自己独立完成的。在设计过程中不断的查找资料，不断地使用设计软件绘制图形，使自己对自己的专业课程了解更加深入。同时，也对各种设计软件应用的更加熟练,不断地查找资料过程也让自己学到了很多东西。设计过程中，课程内容结合实际生活情况,使的自己认识到：知识是为现实生活效劳的，现实
