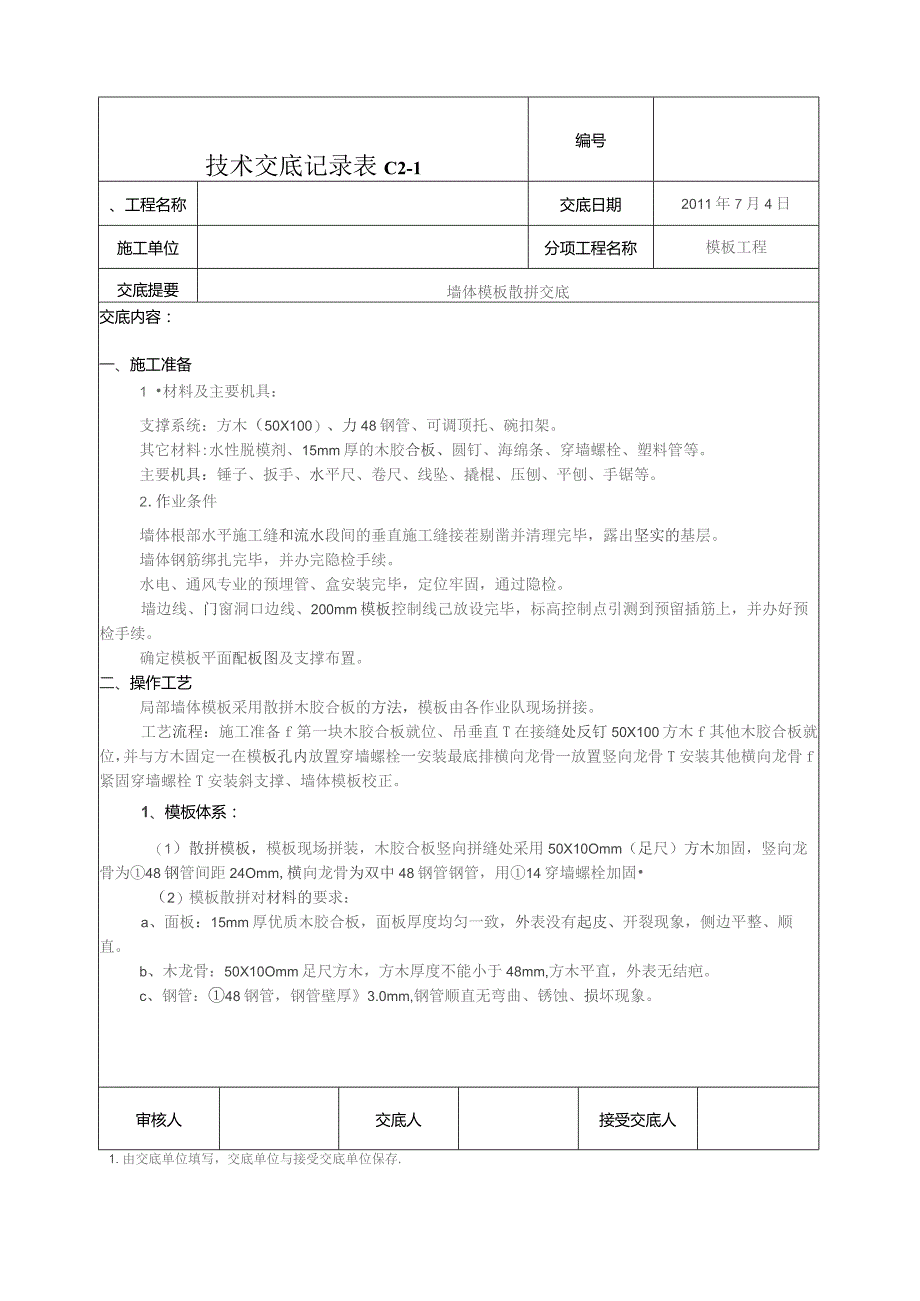

1、技术交底记录表C2-1编号、工程名称交底日期2011年7月4日施工单位分项工程名称模板工程交底提要墙体模板散拼交底交底内容：一、施工准备1 材料及主要机具：支撑系统：方木（50X100）、力48钢管、可调顶托、碗扣架。其它材料:水性脱模剂、15mm厚的木胶合板、圆钉、海绵条、穿墙螺栓、塑料管等。主要机具：锤子、扳手、水平尺、卷尺、线坠、撬棍、压刨、平刨、手锯等。2 .作业条件墙体根部水平施工缝和流水段间的垂直施工缝接茬剔凿并清理完毕，露出坚实的基层。墙体钢筋绑扎完毕，并办完隐检手续。水电、通风专业的预埋管、盒安装完毕，定位牢固，通过隐检。墙边线、门窗洞口边线、200mm模板控制线己放设完毕，标
2、高控制点引测到预留插筋上，并办好预检手续。确定模板平面配板图及支撑布置。二、操作工艺局部墙体模板采用散拼木胶合板的方法，模板由各作业队现场拼接。工艺流程：施工准备f第一块木胶合板就位、吊垂直T在接缝处反钉50X100方木f其他木胶合板就位，并与方木固定一在模板孔内放置穿墙螺栓一安装最底排横向龙骨一放置竖向龙骨T安装其他横向龙骨f紧固穿墙螺栓T安装斜支撑、墙体模板校正。1、模板体系：（1）散拼模板，模板现场拼装，木胶合板竖向拼缝处采用50X10Omm（足尺）方木加固，竖向龙骨为48钢管间距24Omm,横向龙骨为双中48钢管钢管，用14穿墙螺栓加固（2）模板散拼对材料的要求：a、面板：15mm厚优

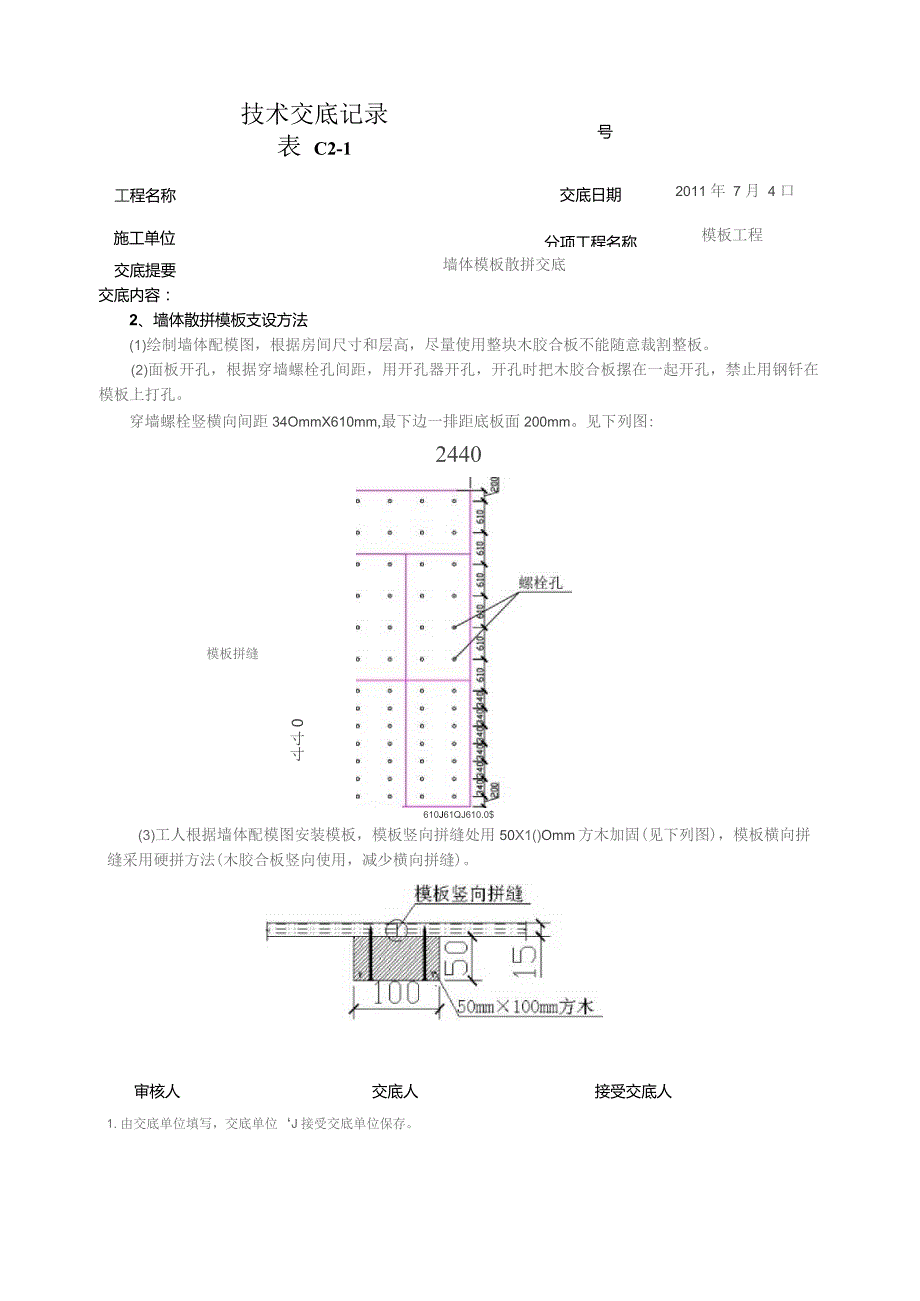

3、质木胶合板，面板厚度均匀一致，外表没有起皮、开裂现象，侧边平整、顺直。b、木龙骨：50X10Omm足尺方木，方木厚度不能小于48mm,方木平直，外表无结疤。c、钢管：48钢管，钢管壁厚3.0mm,钢管顺直无弯曲、锈蚀、损坏现象。审核人交底人接受交底人1.由交底单位填写，交底单位与接受交底单位保存.工程名称施工单位技术交底记录表 C2-1号交底日期分项工程名称2011 年 7 月 4 口模板工程交底提要墙体模板散拼交底交底内容：2、墙体散拼模板支设方法(1)绘制墙体配模图，根据房间尺寸和层高，尽量使用整块木胶合板不能随意裁割整板。(2)面板开孔，根据穿墙螺栓孔间距，用开孔器开孔，开孔时把木胶合板
4、摞在一起开孔，禁止用钢钎在模板上打孔。穿墙螺栓竖横向间距34OmmX610mm,最下边一排距底板面200mm。见下列图:2440模板拼缝0寸寸OJ610J61QJ610.0$(3)工人根据墙体配模图安装模板，模板竖向拼缝处用50X1()Omm方木加固(见下列图)，模板横向拼缝采用硬拼方法(木胶合板竖向使用，减少横向拼缝)。审核人交底人接受交底人1.由交底单位填写，交底单位J接受交底单位保存。技术交底记录表C2-1编号工程名称交底日期2011年7月4口施工单位分项工程名称模板工程交底提要墙体模板散拼交底交底内容:拼缝(4)模板从阴角处开始安装，阴角处竖向拼缝加固见下列图：(5)为了保证木胶合板之
5、间接缝严密，在接缝处附近设置碎支模棍。审核人交底人接受交底人技术交底记录表C2-1编号工程名称交底日期2011年7月4口施工单位分项工程名称模板工程交底提要墙体模板散拼交底交底内容：(6)安装穿墙螺栓，安装穿墙螺栓时应尽量避开墙体立筋，不能避开时墙体钢筋从板面开始以1:6的比例弯折避开螺栓。穿墙螺栓构造：墙体使用14mm的通长对拉螺栓，在对拉螺栓上套强度高的外径小22mm的塑料管(保证内径比螺栓外径大2mm)。穿墙螺栓构造见下列图。地下室采用止水螺栓(7)立竖向钢管，钢管中心间距200mm。钢管上端用铁丝临时固定在钢筋上。(8)安装横向钢管、紧固穿墙螺栓，横向钢管从下向上固定，钢管接头为对接，
6、接头错开长度不小于1000mm,(9)斜撑采用带可调顶托的钢管，间距同竖肋要求，内墙于模板顶部和中央设不少于三道斜撑(与地面夹角45。60。间)，并在墙根部设一道水平撑，均与预埋地锚顶牢、卡死；外墙西、南侧均可支撑于护壁上，于模板顶部和中央设不少于三道斜撑(与地面夹角4560。间)。10)支设方式横龙骨为双钢管自地面以上2(X)mm起设置，间距610mm,横龙骨为双钢管61Omrn。斜撑采用采用中48X3.5钢管加调节丝杠的支撑体系，斜支撑架横向间距1200mm。模板竖龙骨下口锁在地锚内。为防止漏浆，模板下口用50mm宽海绵条密封。技术交底记录表C2-1编号工程名称交底日期2011年7月4日施
7、工单位分项工程名称模板工程墙体模板散拼交底交底提要交底内容:内培体模板加固图起拱要求跨度大于3.6米的板，施工时按跨度0.3%起拱。梁跨度等于或大于4m小丁9m时，施工按跨度的0.3%起拱；当跨度为9m及9m以上时，按跨度的0.35%起拱。悬挑梁按按悬臂长度的0.4#起拱3、模板撤除模板撤除由生产部门提出申请。1、竖向结构模板撤除竖向结构模板撤除条件为：保证混凝土墙柱外表及棱角不受损伤，方可撤除。2、散拼散支模板撤除顺序撤除斜撑一从上到下松动穿墙螺栓一从上到下撤除横向钢管（最下边一排横向钢管不撤除）一撤除竖向钢管一撤除最下边一排横向钢管f从一侧撤除面板。3、柱模板撤除顺序如下：撤除斜向支撑T从
8、上至下松对拉螺栓T撤除主龙骨T撤除模板T材料分类外运-清理模板面。4、水平结构模板撤除5,水平结构撤除必须满足以下条件方可进行:成品保护1 .工作面已安装完毕的墙模，不准在吊运其它模板时碰撞。2 .定位用的钢筋支撑与结构受力钢筋严禁焊接（在附加筋上焊接）。3 .撤除模板时，不得用大锤、撬棍硬砸猛撬，以免碎的外形和内部受到损伤.4 .拆下的模板，及时清理模板上的灰浆、砂：如有损坏变形，及时修理。审核人交底人接受交底人技术交底记录表C2-1编号工程名称交底日期2011年7月4口施工单位分项工程名称模板工程交底提要墙体模板散彳并交底交底内容I模板质量验收要求：1、墙、柱、梁模板垂直度5平整度8mm。
9、2、模板与模板V吧的拼缝间隙不能大于5mm。3、底模上表皮标1偏差+7mm。4、相邻两板面上下差土3mm。5,通梁必须拉通线校正在一条直线上，允许偏差5mm。审核人交底人接受交底人1.由交底单位填写，交底单位与接受交底单位保存。2.当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称交底日期2011年7月4日施工单位分项工程名称模板工程交底提要墙体模板散并交底交底内容：平安考前须知1 .施工人员戴好平安帽，高处作业系好平安带，出入走平安通道。2 .夜间施工照明充足，非电工不得接拆电线。随身工具携带好，以防掉落伤人。3 .模板及支撑系统在安装
10、过程中必须设置临时固定设施，严防倾塌。4 .正在撤除的模板上严禁站人；撤除墙模时，下方人员暂时撤离模板作用区。5 .吊运模板时，必须由专业信号工指挥，起放过程中有专人负责扶持。四级以上大风天气时，停止模板的吊运作业。小钢模存放时应按规格分类码放整齐，高度不超过1.5米，正面向上，吊运时必须用逮子绳锁牢，小块模板必须用容器吊运。6 .吊运模板应系牢绳、卡，必须采用自锁卡环，防止脱钩，零散材料应绑好或装入专用吊笼内起吊，塔吊司机、信号工、装卸工要协调好，严格执行塔吊吊运十不准的规定，严禁冒险违章作业，操作人员严禁随模板起落，吊运模板时下方严禁站人。7 .安装墙体外侧模板时，必须按交底搭好外防护架，
11、及时绑好护身栏和平安网，平安网必须封严，安装外防护架和外模的操作人员必须系好平安带。8 .施工现场禁止吸烟，现场裁切模板时应将锯末及时清走，现场动用电气焊必须提前开动火证，施工现场每400平米应配置至少两瓶干粉灭火器。9 .模板施工之前工长向班组长作好平安、技术交底。10 .在模板加工和施工过程中，所使用的机具要严格遵守其机具的使用规程和操作程序。11 .模板施工过程中严禁抛掷模板。12 .模板的所有支撑及背肋不能上人。13 .支模前必须搭好相关脚手架，梁、板模板下支撑架应满铺大眼平安网：支模、搭架时操作人员必须挂好、系好平安带；支设顶板模板前，必须提前将外侧防护架搭设到位，否那么严禁施工。1
12、4 .模板吊装现场必须有专人指挥，模板起吊后其下方不得站人。15 .施工现场不得追逐打闹，模板操作过程中应专心致志。模板安装及撤除时人员应站在平安可靠处。16 .模板支撑安装多余扣件和钉子要装入专用的背包中，按要求回收，不乱丢乱放。17 .模板就位后应立即将其与墙柱主筋固定牢靠。模板撤除后吊运前必须与墙、柱主筋固定牢靠。18 .模板的支拆应尽量安排在白天进行。拆完模板后各种结构施工洞口应立即按要求及时封闭并做好警示标识。19 .浇筑混凝土前，必须检查支撑是否可靠，扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动。20 .雨期期间必须做好模板施工用脚手架的防雷接地工作：泵送混凝土输送管不得固定模板支撑架上。21 .现场配备足够的消防器材，并做到布局合理，经常维护、检查、保养，保证消防器材的灵敏有效。审核人交底人接受交底人1.由交底单位填写，交底单位。接受交底单位保存。2.当做分项工程施工技术交底时，应填写分项工程名称栏，其他技术交底可不填写
