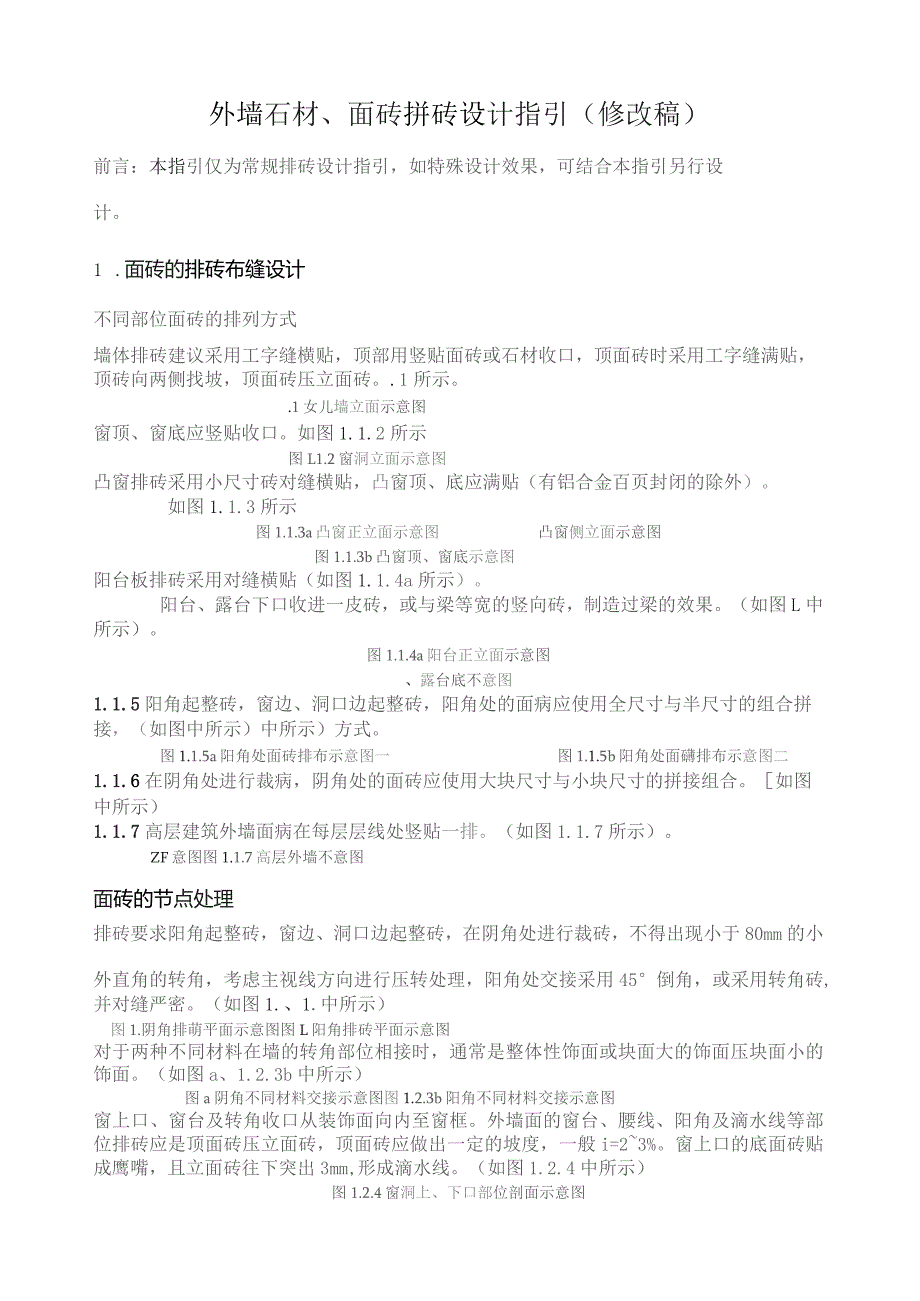

1、外墙石材、面砖拼砖设计指引（修改稿）前言：本指引仅为常规排砖设计指引，如特殊设计效果，可结合本指引另行设计。1 .面砖的排砖布缝设计不同部位面砖的排列方式墙体排砖建议采用工字缝横贴，顶部用竖贴面砖或石材收口，顶面砖时采用工字缝满贴，顶砖向两侧找坡，顶面砖压立面砖。.1所示。.1女儿墙立面示意图窗顶、窗底应竖贴收口。如图1.1.2所示图L1.2窗洞立面示意图凸窗排砖采用小尺寸砖对缝横贴，凸窗顶、底应满贴（有铝合金百页封闭的除外）。如图1.1.3所示图1.1.3a凸窗正立面示意图凸窗侧立面示意图图1.1.3b凸窗顶、窗底示意图阳台板排砖采用对缝横贴（如图1.1.4a所示）。阳台、露台下口收进一皮砖
2、，或与梁等宽的竖向砖，制造过梁的效果。（如图L中所示）。图1.1.4a阳台正立面示意图、露台底不意图1.1.5阳角起整砖，窗边、洞口边起整砖，阳角处的面病应使用全尺寸与半尺寸的组合拼接，（如图中所示）中所示）方式。图1.1.5a阳角处面砖排布示意图一图1.1.5b阳角处面礴排布示意图二1.1.6在阴角处进行裁病，阴角处的面砖应使用大块尺寸与小块尺寸的拼接组合。如图中所示）1.1.7高层建筑外墙面病在每层层线处竖贴一排。（如图1.1.7所示）。ZF意图图1.1.7高层外墙不意图面砖的节点处理排砖要求阳角起整砖，窗边、洞口边起整砖，在阴角处进行裁砖，不得出现小于80mm的小外直角的转角，考虑主视线

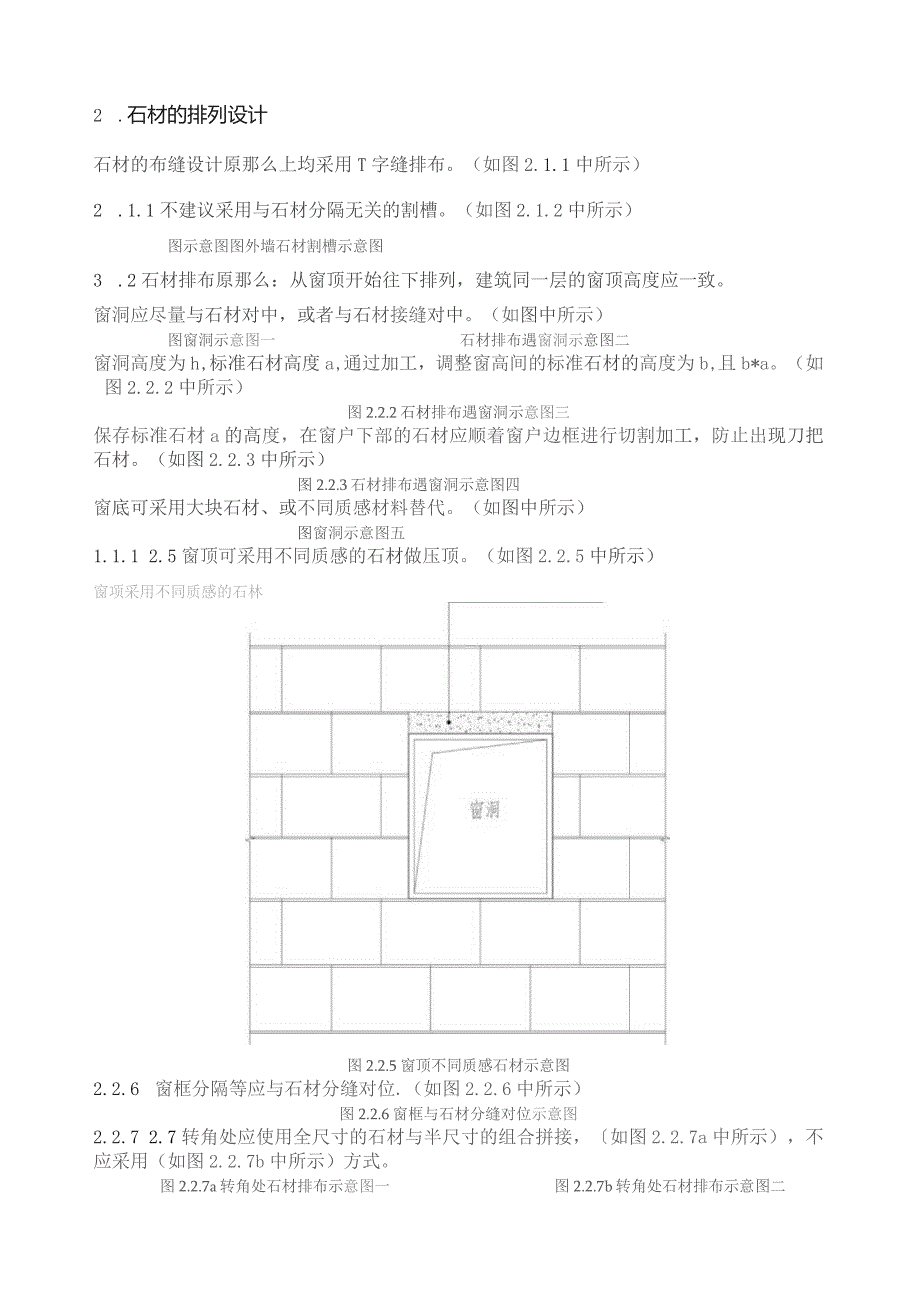

3、方向进行压转处理，阳角处交接采用45倒角，或采用转角砖,并对缝严密。（如图1.、1.中所示）图1.阴角排萌平面示意图图L阳角排砖平面示意图对于两种不同材料在墙的转角部位相接时，通常是整体性饰面或块面大的饰面压块面小的饰面。（如图a、1.2.3b中所示）图a阴角不同材料交接示意图图1.2.3b阳角不同材料交接示意图窗上口、窗台及转角收口从装饰面向内至窗框。外墙面的窗台、腰线、阳角及滴水线等部位排砖应是顶面砖压立面砖，顶面砖应做出一定的坡度，一般i=23%。窗上口的底面砖贴成鹰嘴，且立面砖往下突出3mm,形成滴水线。（如图1.2.4中所示）图1.2.4窗洞上、下口部位剖面示意图2 .石材的排列设计
4、石材的布缝设计原那么上均采用T字缝排布。（如图2.1.1中所示）2 .1.1不建议采用与石材分隔无关的割槽。（如图2.1.2中所示）图示意图图外墙石材割槽示意图3 .2石材排布原那么：从窗顶开始往下排列，建筑同一层的窗顶高度应一致。窗洞应尽量与石材对中，或者与石材接缝对中。（如图中所示）图窗洞示意图一石材排布遇窗洞示意图二窗洞高度为h,标准石材高度a,通过加工，调整窗高间的标准石材的高度为b,且b*a。（如图2.2.2中所示）图2.2.2石材排布遇窗洞示意图三保存标准石材a的高度，在窗户下部的石材应顺着窗户边框进行切割加工，防止出现刀把石材。（如图2.2.3中所示）图2.2.3石材排布遇窗洞示

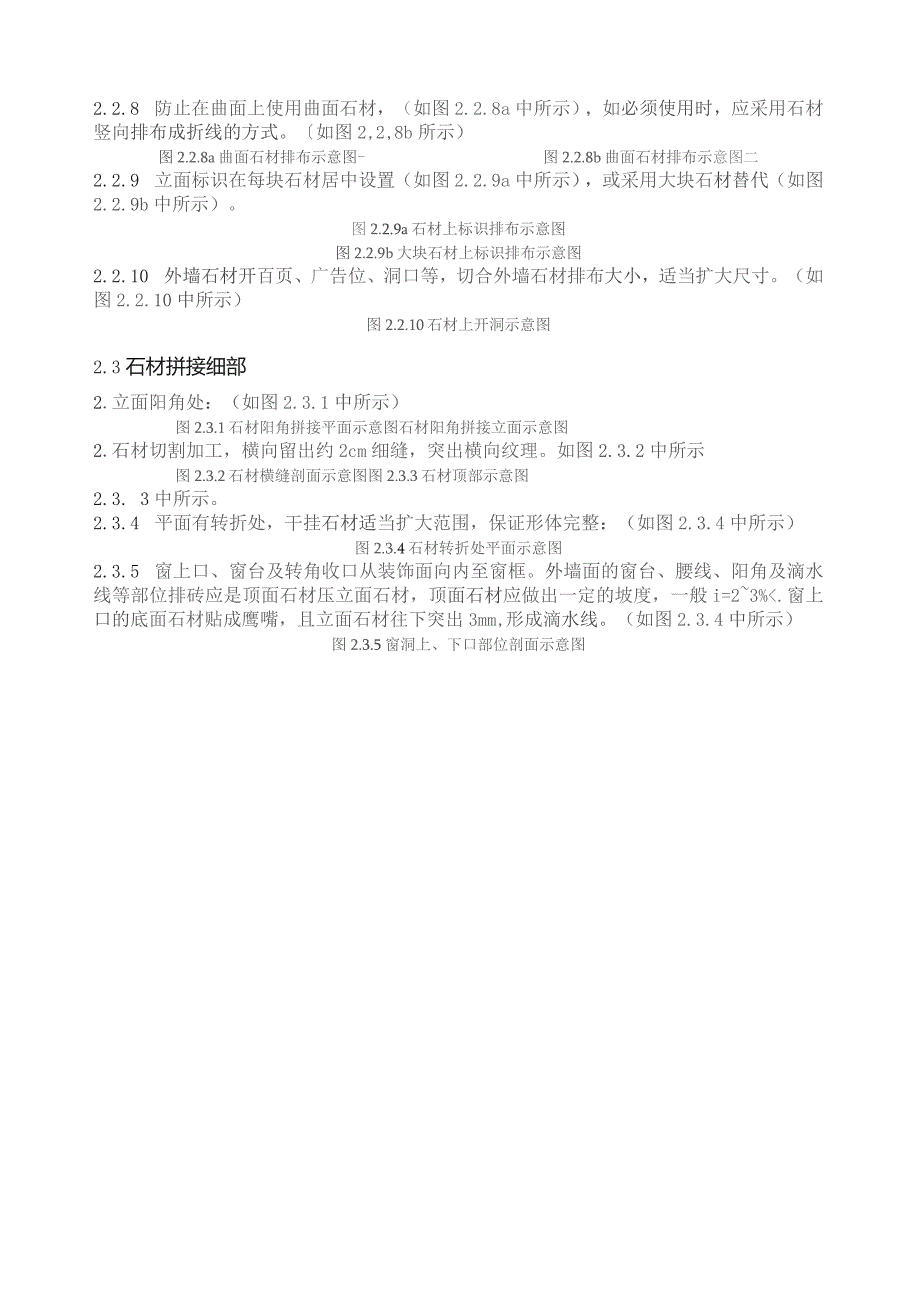

5、意图四窗底可采用大块石材、或不同质感材料替代。（如图中所示）图窗洞示意图五1.1.1 2.5窗顶可采用不同质感的石材做压顶。（如图2.2.5中所示）窗项采用不同质感的石林图2.2.5窗顶不同质感石材示意图2.2.6 窗框分隔等应与石材分缝对位.（如图2.2.6中所示）图2.2.6窗框与石材分缝对位示意图2.2.7 2.7转角处应使用全尺寸的石材与半尺寸的组合拼接，如图2.2.7a中所示），不应采用（如图2.2.7b中所示）方式。图2.2.7a转角处石材排布示意图一图2.2.7b转角处石材排布示意图二2.2.8 防止在曲面上使用曲面石材，（如图2.2.8a中所示），如必须使用时，应采用石材竖向排
6、布成折线的方式。如图2,2,8b所示）图2.2.8a曲面石材排布示意图-图2.2.8b曲面石材排布示意图二2.2.9 立面标识在每块石材居中设置（如图2.2.9a中所示），或采用大块石材替代（如图2.2.9b中所示）。图2.2.9a石材上标识排布示意图图2.2.9b大块石材上标识排布示意图2.2.10 外墙石材开百页、广告位、洞口等，切合外墙石材排布大小，适当扩大尺寸。（如图2.2.10中所示）图2.2.10石材上开洞示意图2.3石材拼接细部2.立面阳角处：（如图2.3.1中所示）图2.3.1石材阳角拼接平面示意图石材阳角拼接立面示意图2.石材切割加工，横向留出约2cm细缝，突出横向纹理。如图2.3.2中所示图2.3.2石材横缝剖面示意图图2.3.3石材顶部示意图2.3. 3中所示。2.3.4 平面有转折处，干挂石材适当扩大范围，保证形体完整：（如图2.3.4中所示）图2.3.4石材转折处平面示意图2.3.5 窗上口、窗台及转角收口从装饰面向内至窗框。外墙面的窗台、腰线、阳角及滴水线等部位排砖应是顶面石材压立面石材，顶面石材应做出一定的坡度，一般i=23%.窗上口的底面石材贴成鹰嘴，且立面石材往下突出3mm,形成滴水线。（如图2.3.4中所示）图2.3.5窗洞上、下口部位剖面示意图
