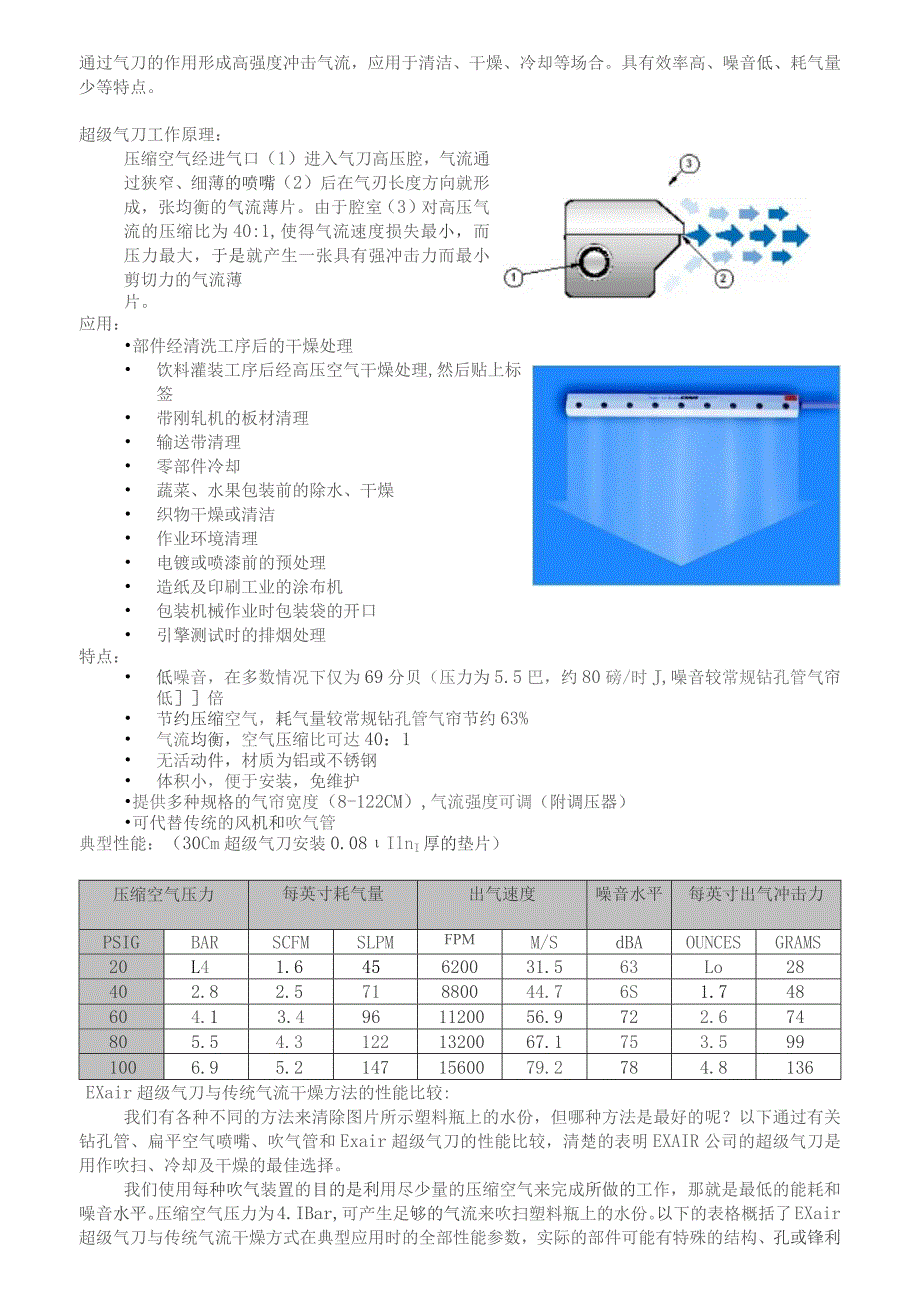

1、通过气刀的作用形成高强度冲击气流，应用于清洁、干燥、冷却等场合。具有效率高、噪音低、耗气量少等特点。超级气刀工作原理：压缩空气经进气口（1）进入气刀高压腔，气流通过狭窄、细薄的喷嘴（2）后在气刃长度方向就形成，张均衡的气流薄片。由于腔室（3）对高压气流的压缩比为40:1,使得气流速度损失最小，而压力最大，于是就产生一张具有强冲击力而最小剪切力的气流薄片。应用：部件经清洗工序后的干燥处理 饮料灌装工序后经高压空气干燥处理,然后贴上标签 带刚轧机的板材清理 输送带清理 零部件冷却 蔬菜、水果包装前的除水、干燥 织物干燥或清洁 作业环境清理 电镀或喷漆前的预处理 造纸及印刷工业的涂布机 包装机械作业
2、时包装袋的开口 引擎测试时的排烟处理特点： 低噪音，在多数情况下仅为69分贝（压力为5.5巴，约80磅/时J,噪音较常规钻孔管气帘低倍 节约压缩空气，耗气量较常规钻孔管气帘节约63% 气流均衡，空气压缩比可达40：1 无活动件，材质为铝或不锈钢 体积小，便于安装，免维护提供多种规格的气帘宽度（8-122CM）,气流强度可调（附调压器）可代替传统的风机和吹气管典型性能：（30Cm超级气刀安装0.08IlnI厚的垫片）压缩空气压力每英寸耗气量出气速度噪音水平每英寸出气冲击力PSIGBARSCFMSLPMFPMM/SdBAOUNCESGRAMS20L41.645620031.563Lo28402.8
3、2.571880044.76S1.748604.13.4961120056.9722.674805.54.31221320067.1753.5991006.95.21471560079.2784.8136EXair超级气刀与传统气流干燥方法的性能比较:我们有各种不同的方法来清除图片所示塑料瓶上的水份，但哪种方法是最好的呢？以下通过有关钻孔管、扁平空气喷嘴、吹气管和Exair超级气刀的性能比较，清楚的表明EXAIR公司的超级气刀是用作吹扫、冷却及干燥的最佳选择。我们使用每种吹气装置的目的是利用尽少量的压缩空气来完成所做的工作，那就是最低的能耗和噪音水平。压缩空气压力为4.IBar,可产生足够的气

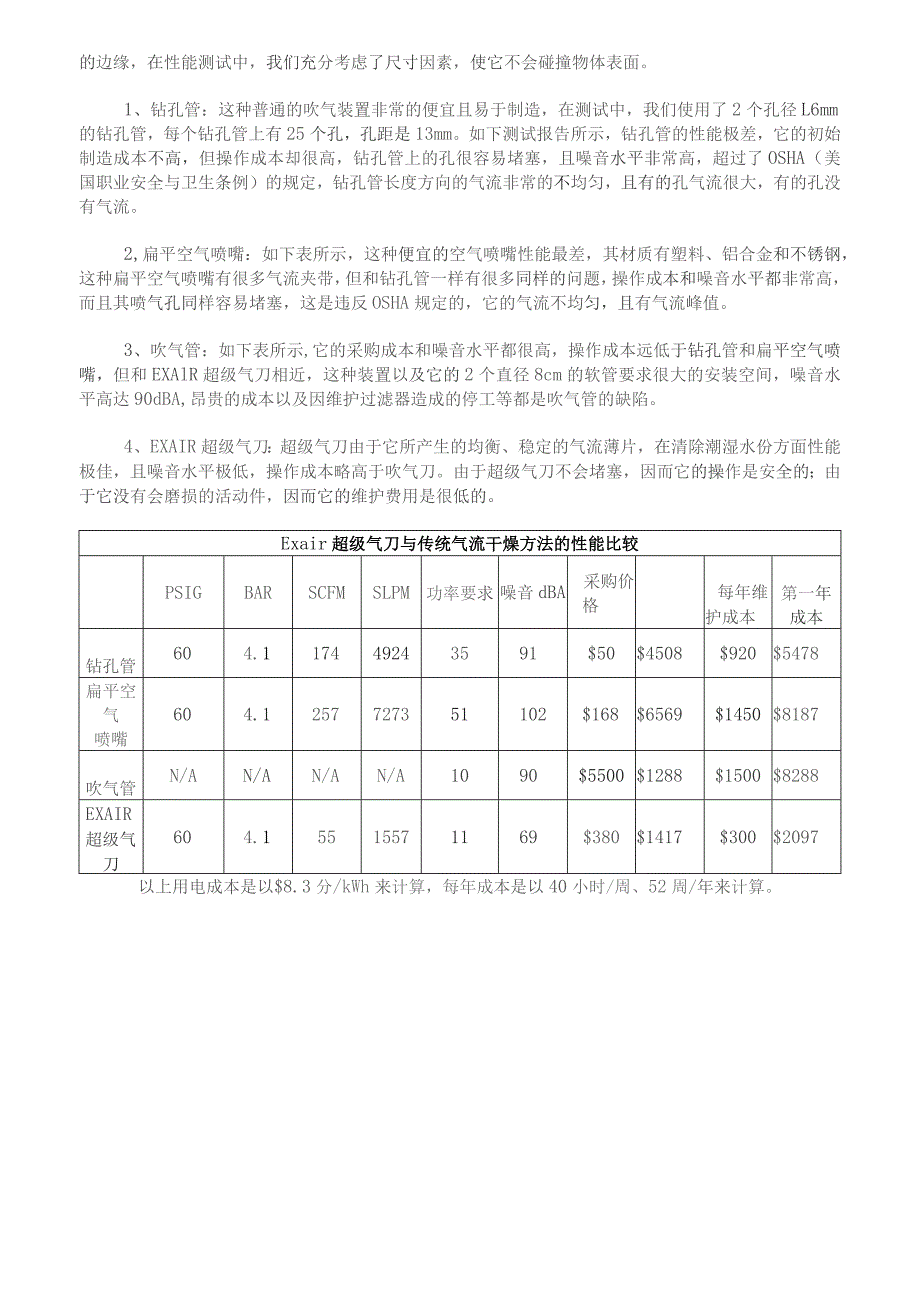

4、流来吹扫塑料瓶上的水份。以下的表格概括了EXair超级气刀与传统气流干燥方式在典型应用时的全部性能参数，实际的部件可能有特殊的结构、孔或锋利的边缘，在性能测试中，我们充分考虑了尺寸因素，使它不会碰撞物体表面。1、钻孔管：这种普通的吹气装置非常的便宜且易于制造，在测试中，我们使用了2个孔径L6mm的钻孔管，每个钻孔管上有25个孔，孔距是13mm。如下测试报告所示，钻孔管的性能极差，它的初始制造成本不高，但操作成本却很高，钻孔管上的孔很容易堵塞，且噪音水平非常高，超过了OSHA（美国职业安全与卫生条例）的规定，钻孔管长度方向的气流非常的不均匀，且有的孔气流很大，有的孔没有气流。2,扁平空气喷嘴：如
5、下表所示，这种便宜的空气喷嘴性能最差，其材质有塑料、铝合金和不锈钢，这种扁平空气喷嘴有很多气流夹带，但和钻孔管一样有很多同样的问题，操作成本和噪音水平都非常高，而且其喷气孔同样容易堵塞，这是违反OSHA规定的，它的气流不均匀，且有气流峰值。3、吹气管：如下表所示,它的采购成本和噪音水平都很高，操作成本远低于钻孔管和扁平空气喷嘴，但和EXAlR超级气刀相近，这种装置以及它的2个直径8cm的软管要求很大的安装空间，噪音水平高达90dBA,昂贵的成本以及因维护过滤器造成的停工等都是吹气管的缺陷。4、EXAIR超级气刀：超级气刀由于它所产生的均衡、稳定的气流薄片，在清除潮湿水份方面性能极佳，且噪音水平
6、极低，操作成本略高于吹气刀。由于超级气刀不会堵塞，因而它的操作是安全的；由于它没有会磨损的活动件，因而它的维护费用是很低的。Exair超级气刀与传统气流干燥方法的性能比较PSIGBARSCFMSLPM功率要求噪音dBA采购价格每年维护成本第一年成本钻孔管604.117449243591$50$4508$920$5478扁平空气喷嘴604.1257727351102$168$6569$1450$8187吹气管N/AN/AN/AN/A1090$5500$1288$1500$8288EXAIR超级气刀604.15515571169$380$1417$300$2097以上用电成本是以$8.3分/kWh
7、来计算，每年成本是以40小时/周、52周/年来计算。SuperAirKnifeCompareThosoBlowoffsThereareavarietyofWayStoblowthewaterfromthebottlesshowninthephoto,butwhichmethodisbest?TheflknViZcomparisonofdriIledpipe,flatairnozzles,ablowrandtheSuperAirKnifepwesthatEXAlRhasthebestchoiceforyourHOWoftcoolingordryingapplication.OurgoalIbrc
8、achofthebiowoftchoiceswastousetheleastamountofairpossibletogetthejobdone(Iowstenergyandnoiselevel).Compressedairpressurerequiredforeachwas60PSIG(4.1BAR)whichprovidedadequatevelocitytoblowthewateroff.ThetableatthebottomofthepagesummarizestheOVCrallperformance.SinceyouractualpartmayhaveanoddConfigttrs
9、tion4holesorsharpedges.WPtooksoundlevelmeasurementsinfreeair(noimpingingsurface).(2) Model 110012 12”(30Cm) SUPar Air Knives blow water off bottles Priortolabeling.DrilhdPip。Thiscommonblowoffisveryinexpensiveandeasytomake.Forthistest,WCused(2)drilledpipe*eachwith(25)1/16(1.6mm)diameterholeson1/2113m
10、m)centers.ASshowninthetestresultsbelow,thedrilledpipePCrfDnTlCdpoorly.Theinitialcostofthedrilledpipeisovershadordbyitshighenergyuse.Theholesarceasilyblockedandthenoiselevelisexcessive-bothofwhichviolateOSHArequirements.Vclocityacrosstheclirclengthwasveryinconsistentwithspikesofairandnumerousdeadspot
11、s.FlatAirNoZZloSAsshonbelow,thisinexpensiveairnozzlewastheworstperformer.Itisavailableinplastic,aluminumandstainlesssteelfromseveralmanufacturers.Theflatairnozzleprovidessomeentrainment,butsuffersfrommanyofthesameproblemsasthedrilledpipe.Operatingcostandnoiselevelarcbothhigh.Somemanufacturersofferfl
12、atairnozzleswheretheholescanbeblocked-anOSHAviolation.Velocitywasinconsistentwithspikesofair.BlowerAirKnifeTheblowerPrOvCdtobeanexpensive,noisyoption.Asnotedbelow,thepurchasepriceishigh.Operatingcostwasconsiderablylocrthanthedrilledpipeandflatarnozzle,butwascomparabletoEXAIR,sSuperAirKnife.TheIaNCbl
13、owrwithitstwo3(8cm)diameterhosesrequiressignificantmountingspacecomparedtotheOthCIKNoiselevelWaShighat90dBA.TherewasnooptionforcyclingitonandofFtoConSCrVCenergyliketheotherblowoffs.CostlybearingandfiltermaintenancealongWithdowntimeWerCalsonegativefactors.EXAIRSuporAirKnifeTheSuperAirKnifedidanexcept
14、ionaljobofremovingthemoisheononePaSSduetotheuniformityofthelaminarairflow.Thesoundlevelwasextremelylow.Forthisapplication,energyusewasslightlyhigherthantheblowerbutCanbelessthantheblowerifCyClingonandoffispossible.SafeoperationisnotanissuesincetheSuperAirKnifecannotbedead-ended.Maintenancecostsarelo
