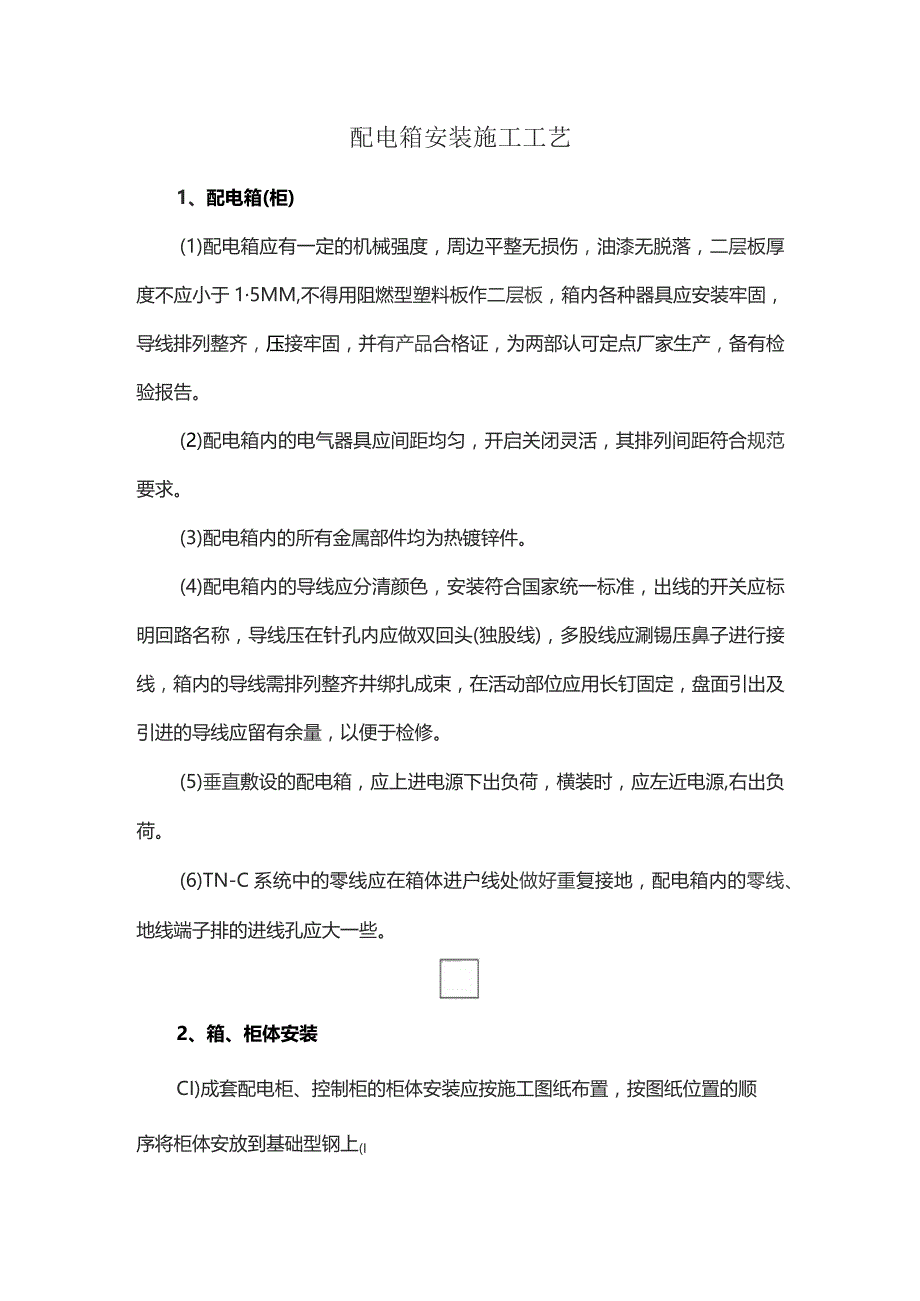

配电箱安装施工工艺.docx_第1页
第1页 / 共4页

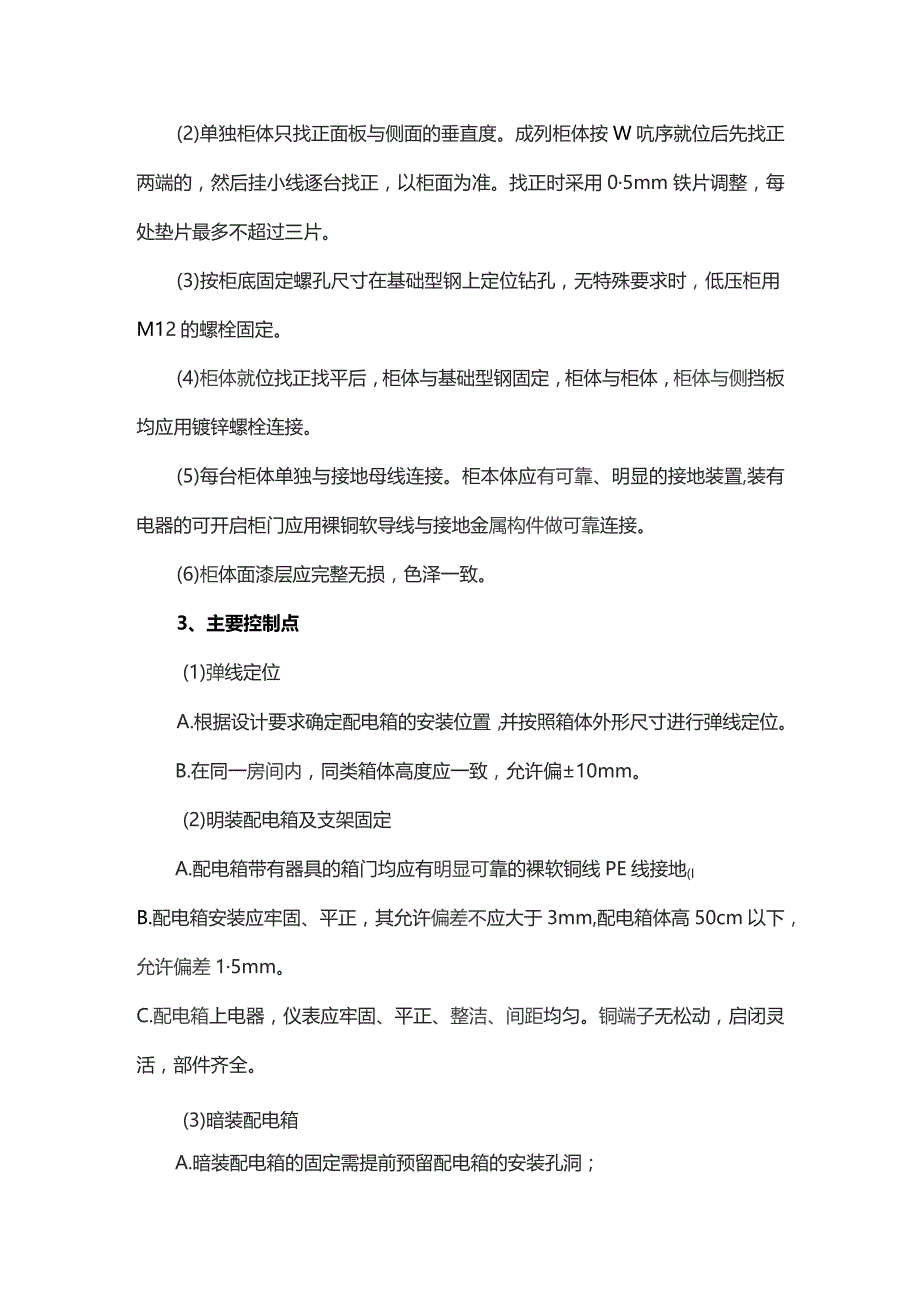

配电箱安装施工工艺.docx_第2页
第2页 / 共4页

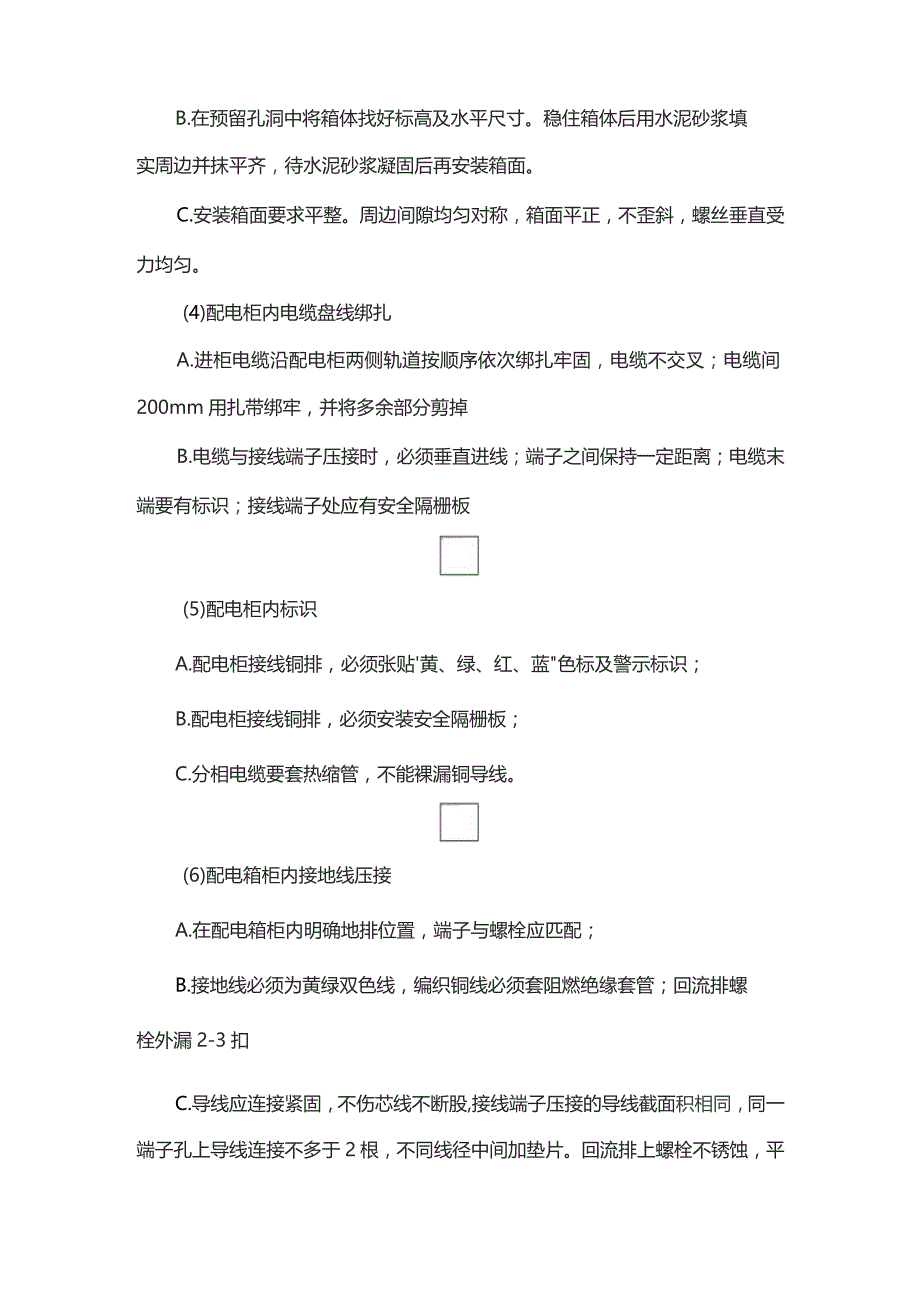

配电箱安装施工工艺.docx_第3页
第3页 / 共4页
配电箱安装施工工艺.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《配电箱安装施工工艺.docx》由会员分享,可在线阅读,更多相关《配电箱安装施工工艺.docx(4页珍藏版)》请在第壹文秘上搜索。

1、配电箱安装施工工艺1、配电箱(柜)(1)配电箱应有一定的机械强度,周边平整无损伤,油漆无脱落,二层板厚度不应小于15MM,不得用阻燃型塑料板作二层板,箱内各种器具应安装牢固,导线排列整齐,压接牢固,并有产品合格证,为两部认可定点厂家生产,备有检验报告。(2)配电箱内的电气器具应间距均匀,开启关闭灵活,其排列间距符合规范要求。(3)配电箱内的所有金属部件均为热镀锌件。(4)配电箱内的导线应分清颜色,安装符合国家统一标准,出线的开关应标明回路名称,导线压在针孔内应做双回头(独股线),多股线应涮锡压鼻子进行接线,箱内的导线需排列整齐井绑扎成束,在活动部位应用长钉固定,盘面引出及引进的导线应留有余量,

2、以便于检修。(5)垂直敷设的配电箱,应上进电源下出负荷,横装时,应左近电源,右出负荷。(6)TN-C系统中的零线应在箱体进户线处做好重复接地,配电箱内的零线、地线端子排的进线孔应大一些。2、箱、柜体安装CI)成套配电柜、控制柜的柜体安装应按施工图纸布置,按图纸位置的顺序将柜体安放到基础型钢上(I(2)单独柜体只找正面板与侧面的垂直度。成列柜体按W吭序就位后先找正两端的,然后挂小线逐台找正,以柜面为准。找正时采用05mm铁片调整,每处垫片最多不超过三片。(3)按柜底固定螺孔尺寸在基础型钢上定位钻孔,无特殊要求时,低压柜用M12的螺栓固定。(4)柜体就位找正找平后,柜体与基础型钢固定,柜体与柜体,

3、柜体与侧挡板均应用镀锌螺栓连接。(5)每台柜体单独与接地母线连接。柜本体应有可靠、明显的接地装置,装有电器的可开启柜门应用裸铜软导线与接地金属构件做可靠连接。(6)柜体面漆层应完整无损,色泽一致。3、主要控制点(1)弹线定位A.根据设计要求确定配电箱的安装位置,并按照箱体外形尺寸进行弹线定位。B.在同一房间内,同类箱体高度应一致,允许偏10mm。(2)明装配电箱及支架固定A.配电箱带有器具的箱门均应有明显可靠的裸软铜线PE线接地(IB.配电箱安装应牢固、平正,其允许偏差不应大于3mm,配电箱体高50cm以下,允许偏差15mm。C.配电箱上电器,仪表应牢固、平正、整洁、间距均匀。铜端子无松动,启

4、闭灵活,部件齐全。(3)暗装配电箱A.暗装配电箱的固定需提前预留配电箱的安装孔洞;B.在预留孔洞中将箱体找好标高及水平尺寸。稳住箱体后用水泥砂浆填实周边并抹平齐,待水泥砂浆凝固后再安装箱面。C.安装箱面要求平整。周边间隙均匀对称,箱面平正,不歪斜,螺丝垂直受力均匀。(4)配电柜内电缆盘线绑扎A.进柜电缆沿配电柜两侧轨道按顺序依次绑扎牢固,电缆不交叉;电缆间200mm用扎带绑牢,并将多余部分剪掉B.电缆与接线端子压接时,必须垂直进线;端子之间保持一定距离;电缆末端要有标识;接线端子处应有安全隔栅板(5)配电柜内标识A.配电柜接线铜排,必须张贴黄、绿、红、蓝色标及警示标识;B.配电柜接线铜排,必须

5、安装安全隔栅板;C.分相电缆要套热缩管,不能裸漏铜导线。(6)配电箱柜内接地线压接A.在配电箱柜内明确地排位置,端子与螺栓应匹配;B.接地线必须为黄绿双色线,编织铜线必须套阻燃绝缘套管;回流排螺栓外漏2-3扣C.导线应连接紧固,不伤芯线不断股,接线端子压接的导线截面积相同,同一端子孔上导线连接不多于2根,不同线径中间加垫片。回流排上螺栓不锈蚀,平垫、弹垫齐全;D.单芯电线(缆)直接压接在端子排上,多股导线(缆)应采用端子压接。(7)配电箱柜内分色接线A.配电箱内应按黄、绿、红、蓝线色对应相序接线;B.控制箱内电源、控制回路要用约定好的线色,分别接相应端子;C.做好标识,导线压接应打回头;D.分别设置零线(N)和保护地线(PE线)汇线排流,零线和保护地线经汇流排配出;带有电气原件的配电箱门与PE汇流排可靠连接,形成良好导通回路;(8)机柜配电箱内配线IA.配电柜内配线时进、出端线缆颜色需一致;IB.配电柜的盖板上对应开关需标注所控制回路(I
