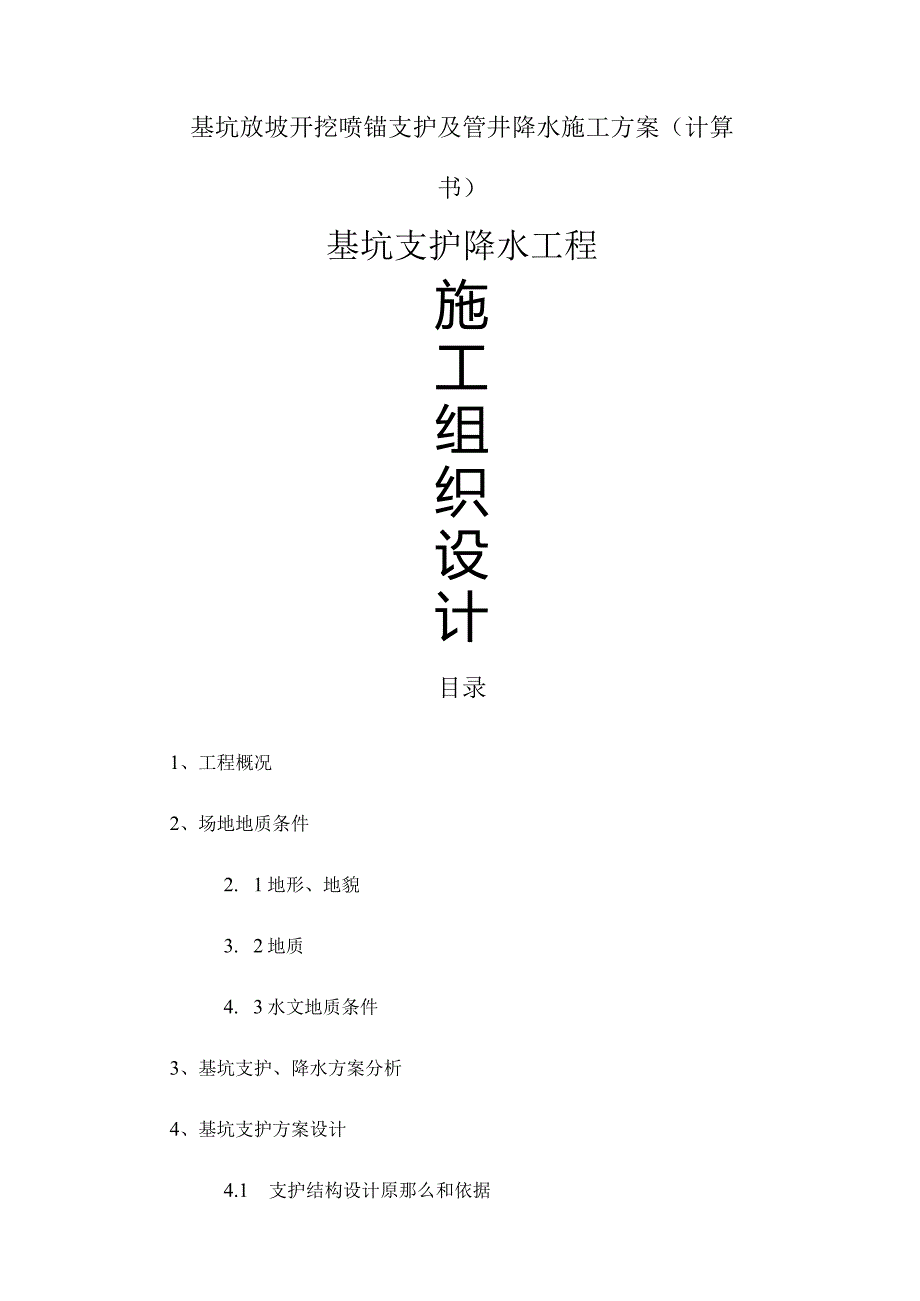

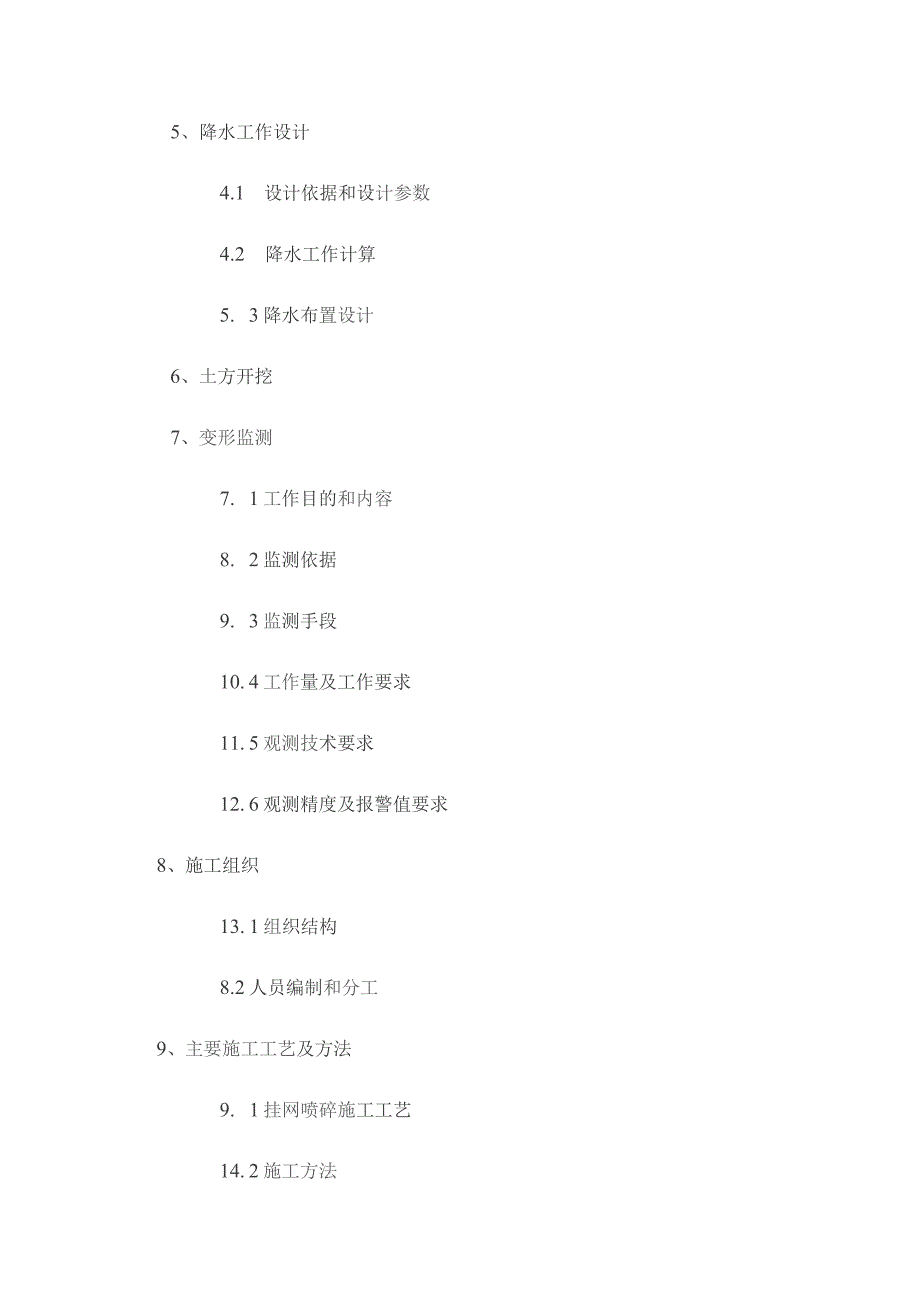

1、基坑放坡开挖喷锚支护及管井降水施工方案（计算书）基坑支护降水工程施工组织设计目录1、工程概况2、场地地质条件2. 1地形、地貌3. 2地质4. 3水文地质条件3、基坑支护、降水方案分析4、基坑支护方案设计4.1 支护结构设计原那么和依据4. 2支护方案设计5、降水工作设计4.1 设计依据和设计参数4.2 降水工作计算5. 3降水布置设计6、土方开挖7、变形监测7. 1工作目的和内容8. 2监测依据9. 3监测手段10. 4工作量及工作要求11. 5观测技术要求12. 6观测精度及报警值要求8、施工组织13. 1组织结构8.2人员编制和分工9、主要施工工艺及方法9. 1挂网喷碎施工工艺14. 2
2、施工方法10.施工进度方案及工期保障措施15. 1施工进度方案16. 2工期保证措施11、施工机械设备及用水用电方案11.1 拟投入本工程机械设备11.2 用水用电方案12、质量保证措施12. 1施工机具控制13. 2材料及半成品质量控制14. 3施工过程中技术控制15. 4施工质量管理体系13、平安保障措施14、施工管理措施15、雨季施工措施16、应急预案17、附件：施工设计图具体见设计方案）施工平面布置图1、工程概况XXXX湖三期工程场地位于XX市北部，XX北路东侧，向南距XX区区政府约2公里，场地周围比拟空旷，无建筑物，建建筑物地下室西侧距XX北路人行道33.Om,距离围墙约2.5m；场
3、地南侧为一期工程，与一期工程之间存在规划的人工渠，目前存有积水，距基坑边线约Iom,北侧暂时规划为施工道路，宽约8m。场地角点坐标为：西南角：X=63690.848,Y=64311.780；东南角：X=63687.119,Y=64584.382场地原为耕地。目前场地地面标高90.5Orn,场地0.OOm标高92.40m,本次施工基坑局部为10-15,楼，其中11T5楼为统一地下室，基底标高85.80m(-6.60m,开挖深度4.70m),10:楼通过地下通道与上述局部连接，基底标高86.52m(-5.88m,开挖深度3.98m)。根据答疑资料及福建六建施工场地平面布置，本基坑工程拟整体开挖。2
4、、场地工程地质条件1.1 1地形、地貌拟建场地宏观地貌单元属黄河冲积平原。场地局部相对高差为2.0m.1.2 地层根据地质资料揭示,对基坑支护降水有影响的地层主要为上部10层地层,主要特征如下:第1层：杂填土(Q4-3ml),杂色，充填土主要为粉土，含少量断桩头、石子、水泥块等建筑垃圾。主要分布在场地南侧和北侧。第2层：粉土(Q4-3al),褐黄色，湿，稍密-中密，干强度低，摇振反响中等,无光泽反响，韧性低，压力小时具有塑性，随压力增大将出现脆性变形。局部表层为粉质粘土，土中含少量云母片、铁质氧化物、植物根须、虫孔等。第3层：粉质粘土（Q4-3al）,褐黄黄褐色，可塑，干强度中等，无摇振反响,
5、韧性中等；土中含少量铁质氧化物、蜗牛屑及虫孔等，土质不均匀，局部夹粉土。第4层：粉土夹粉质粘土（Q4-3al）,粉土，湿，稍密-中密，干强度低，韧性低,摇振反响中等，无光泽反响。土中含有少量云母片及铁质氧化物等：粉质粘土，黄褐色，软塑可塑，干强度中等，无摇振反响，韧性中等。土中含少量铁质氧化物、蜗牛屑等。第5层：粉质粘土（Q4-3al）,黄褐褐色，可塑，干强度中等，无摇振反响，稍有光泽，韧性中等。含蜗牛壳碎片及少量有机质等，局部夹有粉土薄层。第6层：粉土（Q4-21）,黄褐褐灰色，湿，中密，干强度低，摇振反响迅速，无光泽反响，韧性低。土中含有少量蜗牛屑、云母片。第7层：粉质粘土（Q4-21）,
6、灰色，可塑，干强度中等，无摇振反响，稍有光泽,韧性中等。含少量腐植质、有机质、蜗牛壳碎片等。第8层：粉土（Q4-21）,灰色，湿，中密，干强度低，摇振反响中等，无光泽反响，韧性低。土中含有少量蜗牛屑、云母片及少量有机质等，局部夹有粉砂。第8夹层：粉质粘土（Q4-21）,灰色，可塑，干强度中等，无摇振反响，韧性中等。含少量有机质、蜗牛壳碎片、铁质氧化物等，此层仅在局部呈透镜体出现。第9层：粉砂(Q4-lal+pl),褐灰色，饱和，中密-密实，颗粒级配一般，成分主要为长石、石英，含铁质氧化物、云母片。第10层：中砂(Q4-lal+pl),褐灰色，饱和，密实，颗粒级配一般，成分主要为长石、石英，含铁
7、质氧化物、云母片，偶见小姜石。根据基坑开挖最大深度和支护工程需要，上部4层土对基坑支护存在影响，其基坑支护设计参数见表1：基坑边坡设计所用各层土的设计参数表11.3 水文地履条件根据含水层的埋藏条件和水理特征,场地内勘探深度范围内地下水类型为潜水。粉土、粉质粘土为弱透水层，砂土层为强透水层。勘测期间实测初见水位埋深3.Om左右，稳定水位埋深为现地面下3.5m左右,标高介于87.50-88.76m之间。根据附近场地近年来水位资料了解，本场地近3-5年最高水位标高约为88.70mo场地抗浮设防水位应按使用年限内最高水位或50年一遇最高水位进行，具体抗浮设防水位应专门研究，建议抗浮设防水位标高不低于
8、89.70m。上部含水层为粉土、粉质粘土弱透水层组成，且粉土与粉质粘土呈互层结构，建议上部土的综合渗透系数0.5m/d;下部砂土含水层主要由粉砂、中砂层组成。建议砂土层的综合渗透系数10.0mdo3、基坑支护、降水方案分析根据建设单位提供的资料，本工程基坑开挖深度最大为0OOOm以下6.60m,最大开挖深度4.7m。根据建筑基坑支护规程(JGJ120-99)第3.1.3条及高层建筑岩土工程勘察规程(JGJ72-2004)第8.7.2条，拟建建筑物基坑工程的平安等级为三级，基坑土体侧壁平安重要性系数0.9。设计确定整体稳定性平安系数大于1.25满足标准要求。对本场地地层及其周边环境条件的分析，本
9、次支护工作可采取分段支护，区别对待的措施，考虑采取放坡挂网素喷支护措施。降水工作按照目前地下水位及周边环境条件，采取开放性管井开放性降水，可满足工程开挖要求。4、基坑支护方案设计4.1 支护结构设计原那么和依据原那么：平安第一、经济合理、节省工期、便利施工，确保周边建筑平安。依据：岩土工程勘察报告;建筑基坑支护技术规程(JGJl20-99)；锚杆喷射混凝土支护技术标准(GB50086-2002)；建筑边坡工程技术标准(GB50330-2002)；理正基坑支护设计软件6.01版)；其他国家相关标准、规程等要求:4.2 支护方案设计针对场地不同地段地层条件和环境条件，共分2个基坑支护剖面段进行支护
10、，其中西侧临围墙、北侧临道路及东侧临办公生活区位置，基坑深度4.7Om左右，考虑采取1：0.65放坡+挂网啧险防护措施：南侧10#楼位置，基坑深度3.98m,采取1：:0.5放坡+挂网喷碎防护措施，具体见设计方案图。喷射混凝土面层均采取施工配合比:水：砂：石子：水泥=1：2.0：2.0：0.5；水泥采用P.C325#复合硅酸盐水泥。砂、石料控制含泥量不超过3%。5. 0降水工作设计6. 1设计依据和设计参数本工程降水工作技术要求，应严格按照建筑基坑支护技术规程(JGJI20-99)及建筑与市政降水工程技术标准(JGJ/T111-98)相关要求执行，降水工程施工及实施过程中，应严格作好各项观测，
11、并保持降水工作的连续性。勘察报告提供的场地上部土层综合渗透系数为0.5m/d,下部砂层综合渗透系数为10m/d,;水位埋深3.5u采用地下水埋深为3.5m,降深满足开挖面以下1m,设计最大降深2.2m07. 2降水工作计算8. 2.1计算模型:潜水一微承压水混合非完整井，均质含水层，近补给源；9. 2.2计算公式：均质含水层近河降水，潜水非完整井基坑涌水量按下式计算：其中：Q一一基坑涌水量：k-渗透系数；H潜水含水层厚度；S基坑水位降深；R一一降水影响半径；忆一一基坑等效半径，错误！嵌入对象无效。0-错误！嵌入对象无效。，A为基坑面积。-过滤器长度Dl管井的出水量g(113/d)可按以下经验公
12、式确定：错误！嵌入对象无效。式中一一过滤器半径(m)；1一过滤器进水局部长度(m)；k一含水层渗透系数(m/d)。降水井的数量n可按下式计算：错误！嵌入对象无效.式中Q一基坑总涌水量，可按附录F计算；q一设计单井出水量。降水井影响半径宜通过试验或根据当地经验确定，当基坑侧壁平安等级为三级时，可按以下经验公式计算后取大值：R=错误！嵌入对象无效。R=错误！嵌入对象无效。式中R一一降水影响半径(m)；S基坑水位降深(；k渗透系数(m/d)；升一一含水层厚度血)。10. 2.3计算结果：基坑等效半径：n=80m;降水影响半径：R=65m;基坑用水量：Q-5489m3d管井的出水量:q=125m3d设
13、计管井数n=48.6眼，取49眼11. 3降水布置设计根据计算结果，本工程降水按照潜水微承压水混合井降水，临近补给边界考虑，共设计49眼井，其中，主要考虑周边隔水，中部降水原那么，周边降水井采取小间距，降水井间距15m,深度18m,基坑中部降水井间距25m,深度16,具体降水井布置见设计图。降水井设计采用成井直径600mm,滤管采用无砂碎灌管，内径35Omnb外径42Omnb孔隙率大于30%,滤料采用Inim-3mm干净石英砂，外包80目滤网，以保证降水井内不会产生大量涌砂，确保降水效果。12. 0土方开挖本工程基坑开挖的顺序与安排，是对基坑平安、工期和质量的重要制约因素，支护结构施工与土方挖
14、运须交叉进行并严格遵循分层分段开挖、支护的原那么，分层高度一般为1.51.7m,分段长度根据现场情况一般为10-15mo土方开挖应围绕支护施工工作进行，并受控于支护，根据支护工作需要决定开挖进度。土方开挖施工线路由土方建设单位、监理单位和施工单位确定，并将施工线路通知支护施工单位，做好统一安排；具体的土方开挖施工，应由土方开挖单位按照有关标准、规程及管理规定，做好施工组织设计工作，合理安排适宜的挖土方式和挖土设备，并及时与业主协调作好土方运输处理工作，确保与基坑支护工作协调、同步进行,保证质量，确保工期。7.0变形监测7.1 工作目的和内容7. 1.1工作II的本次变形监测的目的是依据设计要求
15、，通过在基坑施工过程中对基坑和邻边围墙、道路、管线等进行同步变形监测，指导基坑开挖支护工程的正常施工，确保基坑、邻近构筑物、道路、各类管道的平安和根底工程的正常施工，同时，根据监测工作数据分析，及时反响信息、，验证设计，并为作好信息化设计施工效劳。13. 1.2监测内容监测主要包括以下内容：对基坑支护体系进行水平位移和垂直位移的监测；对周边建筑房屋等进行变形观测；对基坑内、外地下水位进行监测；对平面及高程控制测量;13.2 监测依据建筑基坑工程监测技术标准(GB50497-2023；13.3 监测手段以仪器监测为主，目视测量为辅，多视点综合观测为原那么，应用全站仪、经纬仪、水准仪、测斜仪、应力计等仪器，全面监测。13.4 工作量及工作要求依据基坑平
