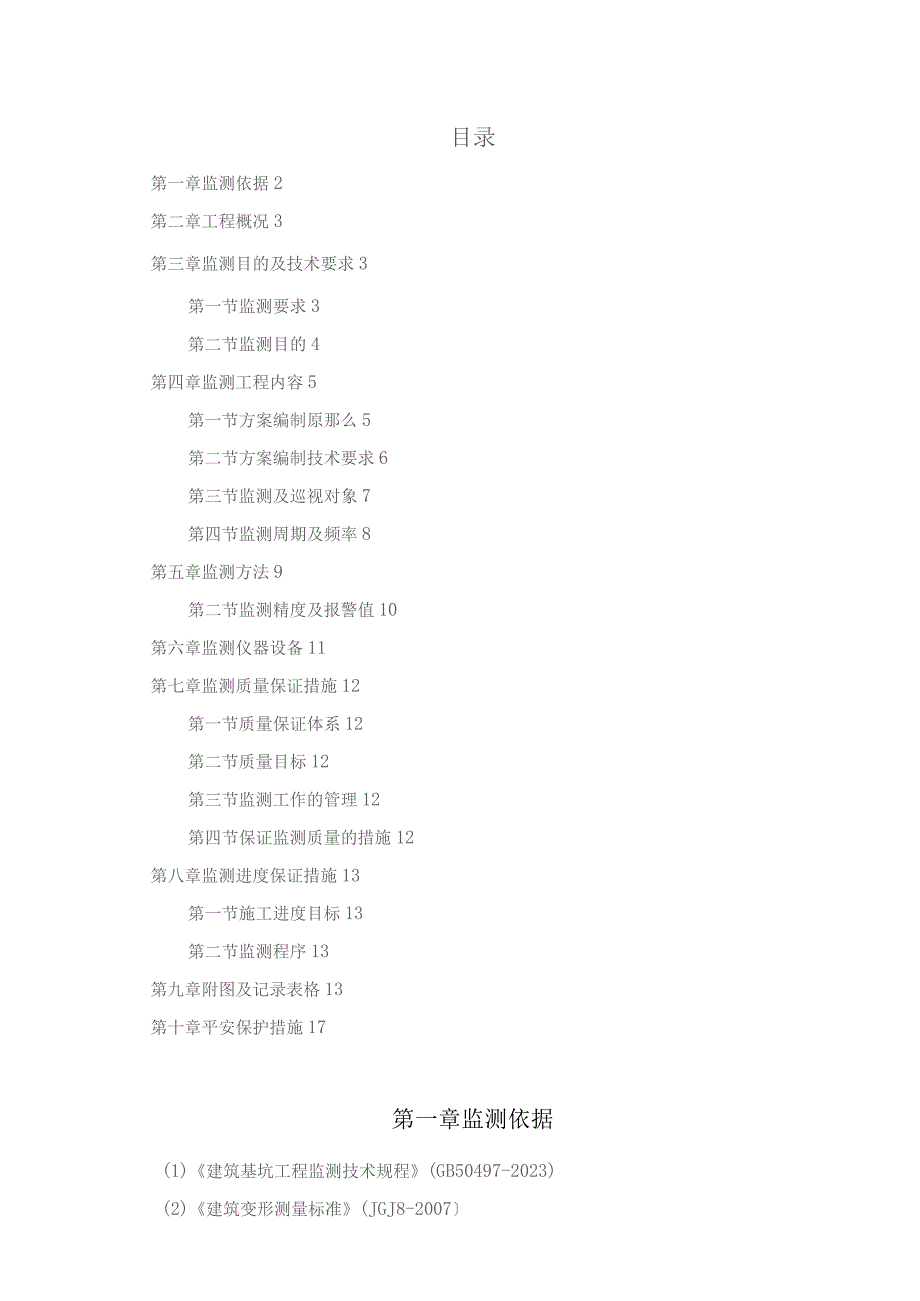

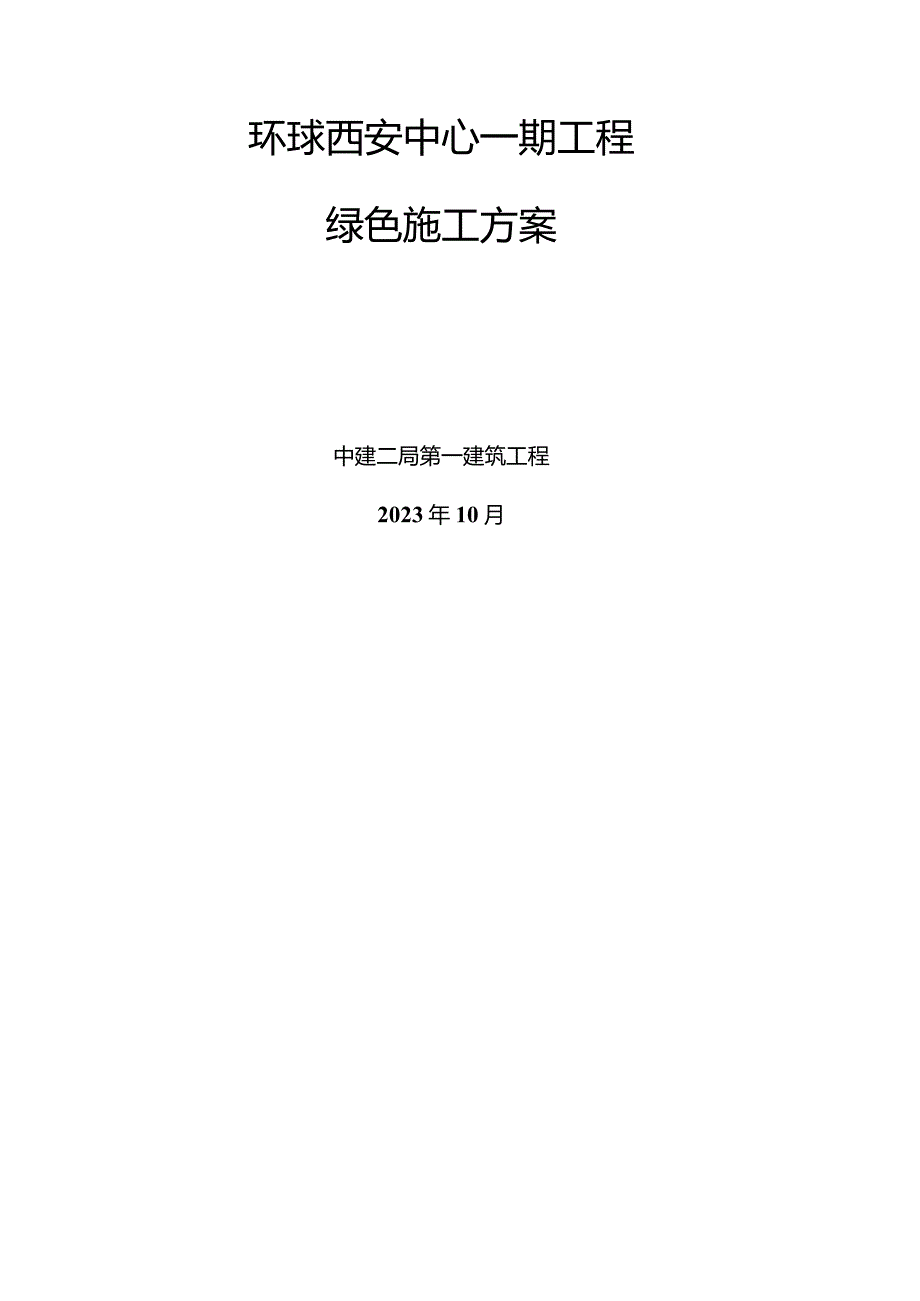

1、环球西安中心一期工程绿色施工方案中建二局第一建筑工程2023年10月目录第一章监测依据2第二章工程概况3第三章监测目的及技术要求3第一节监测要求3第二节监测目的4第四章监测工程内容5第一节方案编制原那么5第二节方案编制技术要求6第三节监测及巡视对象7第四节监测周期及频率8第五章监测方法9第二节监测精度及报警值10第六章监测仪器设备11第七章监测质量保证措施12第一节质量保证体系12第二节质量目标12第三节监测工作的管理12第四节保证监测质量的措施12第八章监测进度保证措施13第一节施工进度目标13第二节监测程序13第九章附图及记录表格13第十章平安保护措施17第一章监测依据(1)建筑基坑工程监

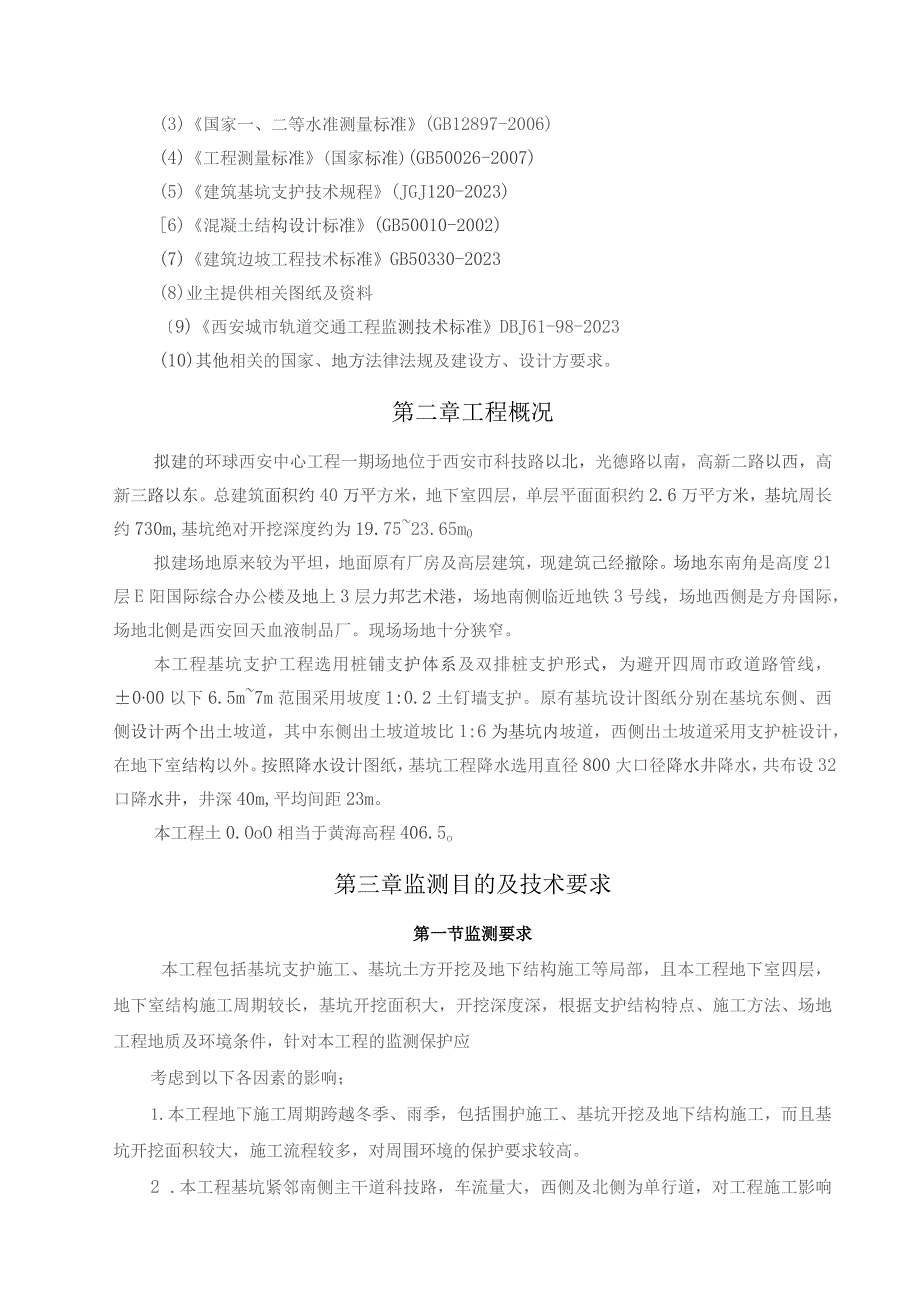

2、测技术规程(GB50497-2023)(2)建筑变形测量标准(JGJ8-2007(3)国家一、二等水准测量标准(GB12897-2006)(4)工程测量标准(国家标准)(GB50026-2007)(5)建筑基坑支护技术规程(JGJ120-2023)6)混凝土结构设计标准(GB50010-2002)(7)建筑边坡工程技术标准GB50330-2023(8)业主提供相关图纸及资料9)西安城市轨道交通工程监测技术标准DBJ61-98-2023(10)其他相关的国家、地方法律法规及建设方、设计方要求。第二章工程概况拟建的环球西安中心工程一期场地位于西安市科技路以北，光德路以南，高新二路以西，高新三路以东
3、。总建筑面积约40万平方米，地下室四层，单层平面面积约2.6万平方米，基坑周长约730m,基坑绝对开挖深度约为19.7523.65m0拟建场地原来较为平坦，地面原有厂房及高层建筑，现建筑己经撤除。场地东南角是高度21层E阳国际综合办公楼及地上3层力邦艺术港，场地南侧临近地铁3号线，场地西侧是方舟国际，场地北侧是西安回天血液制品厂。现场场地十分狭窄。本工程基坑支护工程选用桩铺支护体系及双排桩支护形式，为避开四周市政道路管线，000以下6.5m7m范围采用坡度1:0.2土钉墙支护。原有基坑设计图纸分别在基坑东侧、西侧设计两个出土坡道，其中东侧出土坡道坡比1:6为基坑内坡道，西侧出土坡道采用支护桩设
4、计，在地下室结构以外。按照降水设计图纸，基坑工程降水选用直径800大口径降水井降水，共布设32口降水井，井深40m,平均间距23m。本工程土0.OoO相当于黄海高程406.5o第三章监测目的及技术要求第一节监测要求本工程包括基坑支护施工、基坑土方开挖及地下结构施工等局部，且本工程地下室四层，地下室结构施工周期较长，基坑开挖面积大，开挖深度深，根据支护结构特点、施工方法、场地工程地质及环境条件，针对本工程的监测保护应考虑到以下各因素的影响；1.本工程地下施工周期跨越冬季、雨季，包括围护施工、基坑开挖及地下结构施工，而且基坑开挖面积较大，施工流程较多，对周围环境的保护要求较高。2 .本工程基坑紧邻
5、南侧主干道科技路，车流量大，西侧及北侧为单行道，对工程施工影响相当敏感，应严格控制土体的变形，确保平安和正常使用。3 .拟建场地有软塑至可塑状态的粘性土层分布于坑壁范围内。由于软塑可塑状态的粘性土层主要位于基坑坑壁，其对基坑的稳定性影响较大。4 .通过监测及时调整支撑系统的受力均衡问题，使得整个基坑开挖过程能始终处于平安、可控的范畴内；防止施工中发生大面积涌砂现象；通过跟踪监测，在换撑和支撑撤除阶段，施工科学有序，保障基坑始终处于平安运行的状态。5 .因此，本工程监测工作极其重要，必须严格按有关管理部门、设计等有关变形控制要求进行设计和实施，同时对周边道路、下管线及基坑本体作重点监测。6 .在
6、基坑桩基施工期间，须周期性对周边环境进行观测，及时发现隐患，并根据监测成果相应地及时调整施工速率及采取相应的措施，确保道路、市政管线及建（构）筑物的正常使用。在基坑开挖过程中，由于地质条件、荷载条件、材料性质、施工条件和外界其它因素的复杂影响，很难单纯从理论上预测工程中可能遇到的问题,而且,理论预测值还不能全面而准确地反映工程的各种变化。所以，在理论指导下有方案地进行现场工程监测十分必要。特别是对于类似本工程复杂的、规模较大的工程，就必须在施工组织设计中制定和实施周密的监测方案。第二节监测目的基坑开挖可能引起边坡坡体产生变形，基坑土方的不合理开挖和支护不及时甚至会造成边坡塌方，因此需要监测边坡
7、水平位移和沉降，以此评价边坡的稳定平安程度，指导边坡开挖、支护结构及施工进度，确保边坡本身的平安，提供水平位移报警，防止造成人身平安事故和财产损失。基坑开挖可能扰动周边地质环境或引起周边地下水位下降，造成基坑坡体及周边建筑物产生不均匀沉降，因此需要观测基坑边坡及周边建筑物的沉降值和深降速率，评价基坑施工对坡体及周边建筑物、管线的影响，防止对周边建筑物、管线结构造成破坏。通过将监测数据与预测值作比拟，判断上一步施工工艺和施工参数是否符合或到达预期要求，同时实现对下一步的施工工艺和施工进度控制，从而切实实现信息化施工，将现场监测结果反应设计单位，使设计能根据现场工况开展，进一步优化方案，到达优质平
8、安、经济合理、施工快捷的目的，通过跟踪监测，在换撑和支撑撤除阶段，施工科学有序，保障基坑始终处于平安运行的状态。第四章监测工程内容第一节方案编制原那么1 .系统性原那么(1)所设计的监测工程有机结合，并形成有效监测网，测试的数据相互能进行校核；(2)运用、发挥系统成效对基坑进行全方位、立体监测，确保所测数据的准确、及时；(3)在施工工程中进行连续监测，确保数据的连续性；(4)利用系统成效减少监测点布设，节约本钱。2 .可靠性原那么(1)设计中采用的监测手段是已根本成熟的方法；(2)监测中使用的监测仪器、元件均通过计量标定且在有效期内；(3)在设计中对布设的测点进行保护设计。3 .与结构设计相结
9、合原那么(1)对结构设计中使用的关键参数进行监测，到达进一步优化设计的目的；(2)对结构设计中，在专家审查会上有争议的方法、原理所涉及的受力部位及受力内容进行监测，作为反演分析的依据；(3)依据设计计算情况，确定围护结构及支撑系统的报警值；(4)依据业主、设计单位提出的具体要求进行针对性布点。4 .关键部位优先、兼顾全面的原那么(1)对支护结构中相当敏感的区域加密测点数和工程，进行重点监测；(2)对监测中发现地质变化起伏较大的位置，施工过程中有异常的部位进行重点监测:(3)除关键部位优先布设测点外，在系统性的根底上均匀布设监测点。5.与施工相结合原那么(1)结合施工实际确定测试方法、监测元件的
10、种类、监测点的保护措施；(2)结合施工实际调整监测点的布设位置，尽量减少对施工质量的影响；结合施工实际确定测试频率6.经济合理原那么(1)监测方法的选择，在平安、可靠的前提下结合工程经验尽可能采用直观、简单、有效的方法；2)监测点的数量，在确保全面、平安的前提下，合理利用监测点之间联系，减少测点数量，提高工作效率，降低本钱。第二节方案编制技术要求根据本工程监测技术要求和现场施工具体情况，本监测方案工程按以下要求进行：1、设置的监测内容和监测点必须满足本工程设计和符合有关标准规程的要求，并能全面反映本工程施工过程中周围环境和基坑围护体系的变化情况；2、监测过程中，采用的监测方法、监测仪器及监测频
11、率符合设计和标准要求，能及时、准确地提供数据，满足信息化施工的要求；3,监测数据的整理和提交满足现场施工及建设单位的要求。为保证地下室的顺利施工，保证施工的顺利进行，施工中将拟定对园地下室基坑边坡顶水平位移、竖向位移以及周围地表沉降的监测，以便有关部门及时汇总分析监测数据，进行预测，指导各项施工措施及保护措施的实施，有效地实现信息化施工。工程以基坑围护施工和开挖施工为监测工作的重点阶段，应根据施工工况,适当加密监测频率。根据相关标准及设计的要求，本次监测内容为基坑周围地面沉降及水平位移。第三节监测及巡视对象1、总包方监测工程序号监测工程支护结构类型1围护墙（边坡）顶部水平位移放坡、土钉墙、喷锚
12、支护、水泥土墙灌注桩、地下连续墙2围护墙（边坡）顶部竖向位移放坡、土钉墙、喷铺支护、水泥土墙灌注桩、地下连续墙2、总包方日常巡检工程经验说明，基坑工程每天进行肉眼巡视观察是不可或缺的，与其他监测技术同等重要。巡视内容包括支护桩、邻近地面、道路、建筑物的裂缝、沉陷发生和开展情况。主要观测工程有：1,支护结构成型质量；2、冠梁、支撑、围植裂缝；3、支撑、立柱变形；4、侧壁土体有无裂缝、沉陷及滑移；5、基坑有无涌土、流砂、管涌；6、周边管道有无破损、泄漏情况；7、周边建筑有无新增裂缝出现；8、周边道路（地面）有无裂缝、沉陷；9、邻近基坑及建筑的变化情况；10、开挖后暴露的土质情况与岩土勘察报告有无差
13、异；11、基坑开挖分段长度、分层厚度及支锚设置是否与设计要求一致；12、场地地表水、地下水排放状况是否正常，基坑降水、回灌设施是否运转正常；13、基坑周边地面有无超载。3、现场平安巡视对象及内容如下表:序号类别巡视对象巡视内容1周边道路、地表地面裂缝、沉陷、隆起等2周边地下管线管线沿线地面开裂、渗水等情况；检查井等等设施积水情况3周边环境周边建筑物建筑物裂缝、剥落；地下室渗水：建筑物散水4地下水位地下水位陡升或陡降5支护结构体系基坑维护体系裂缝、倾斜、渗水、坍塌；基坑周边堆载情况：底层情况；地表积水情况第四节监测周期及频率1 .监测周期基坑工程监测频率应以能系统反映监测对象所测工程的重要变化过
14、程，而又不遗漏其变化时刻为原那么。本工程中，现场监测频率如下表基坑类别施工进程本工程基坑设计深度24m15m级开挖深度（m）这51次/2d5101次/Id102次/Id底板浇筑后时间IdJ72次/Id7141次/Id14281次/Id注：当出现以下情况之一时，应加强监测，提高监测频率，并及时向委托方及相关单位报告监测结果。1）监测数据到达报警值；2）基坑支护结构或周边土体的位移出现异常情况或基坑出现渗漏、流沙、管涌、隆起或陷落等；3）基坑支护结构的支撑或锚杆体系出现过大变形、压屈、断裂、松弛或拔出的痕迹；4）监测数据变化较大或者速率加快；5）存在勘察未发现的不良地质；6）超深、超长开挖或未及时
15、加撑等未按设计工况施工；7）基坑及周边大量积水、长时间连续降雨、市政管道出现泄漏；8）基坑附近地面荷载突然增大或超过设计限值；9）支护结构出现开裂；10）周边地面突发较大沉降或出现严重开裂；11）邻近建筑突发较大沉降、不均匀沉降或出现严重开裂；12）基坑底部、侧壁出现管涌、渗漏或流砂等现象；13）基坑工程发生事故后重新组织施工；14）出现其他影响基坑及周边环境平安的异常情况。2现场巡视频率周期本次监测工程现场巡视周期和频率与现场监测频率相同。当巡视目标到达预警值或场地条件变化较大时，应加密巡视，当有危险事故征兆时，那么需进行加密巡视，特别是雨季或阴雨天气增加监测频率，及肘进行数据分析。第五章监测方法第一节监测控制网的布设1 .监测控制网的布设监测控制网主要用于基坑周边地表沉降及水平位移监测。监测控制网分两局部：1、各水平位移监测工程
