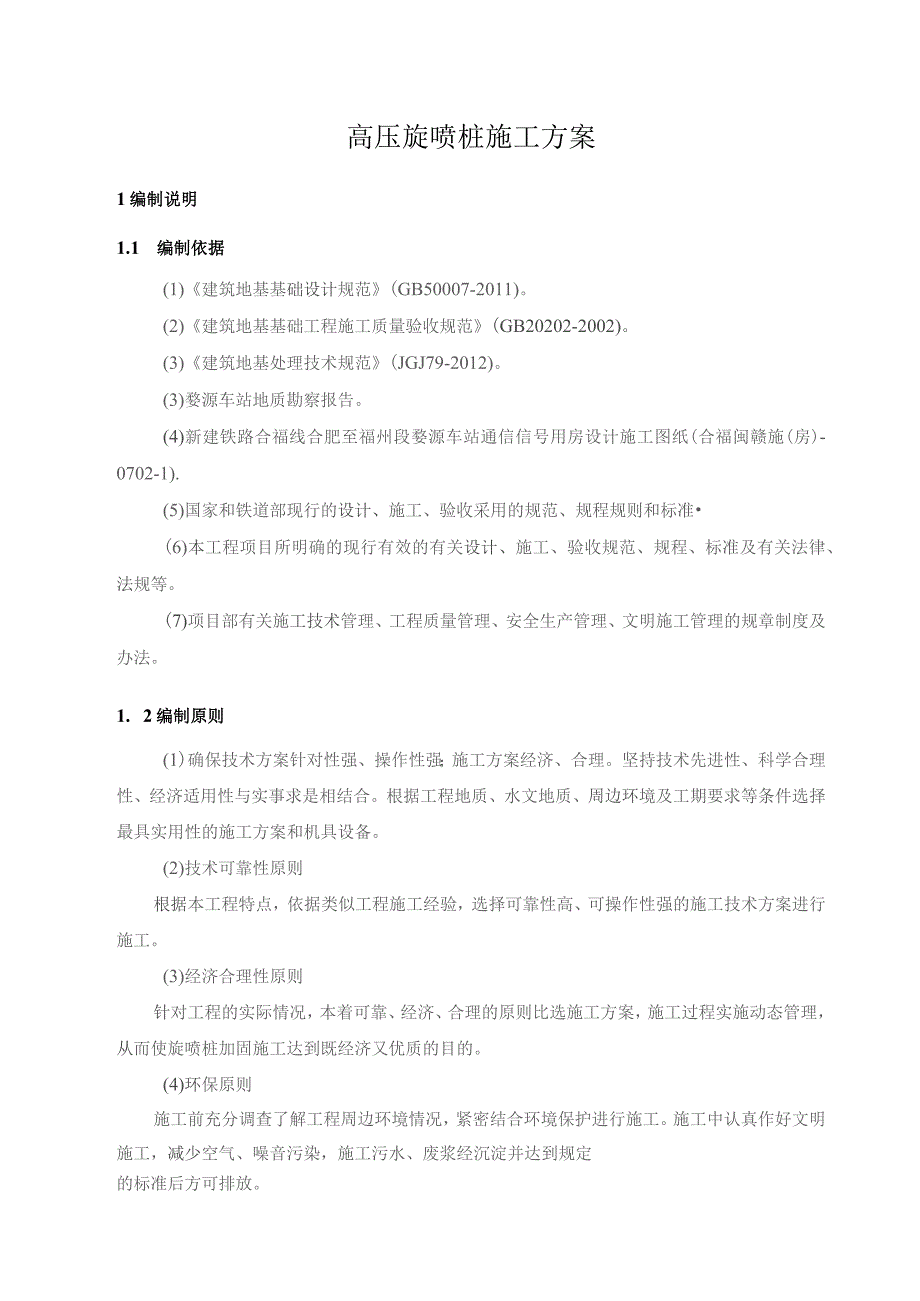

1、高压旋喷桩施工方案1编制说明1.1 编制依据(1)建筑地基基础设计规范(GB50007-2011)。(2)建筑地基基础工程施工质量验收规范(GB20202-2002)。(3)建筑地基处理技术规范(JGJ79-2012)。(3)婺源车站地质勘察报告。(4)新建铁路合福线合肥至福州段婺源车站通信信号用房设计施工图纸(合福闽赣施(房)-0702-1).(5)国家和铁道部现行的设计、施工、验收采用的规范、规程规则和标准(6)本工程项目所明确的现行有效的有关设计、施工、验收规范、规程、标准及有关法律、法规等。(7)项目部有关施工技术管理、工程质量管理、安全生产管理、文明施工管理的规章制度及办法。1. 2
2、编制原则(1)确保技术方案针对性强、操作性强；施工方案经济、合理。坚持技术先进性、科学合理性、经济适用性与实事求是相结合。根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。(2)技术可靠性原则根据本工程特点，依据类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。(3)经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使旋喷桩加固施工达到既经济又优质的目的。(4)环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并

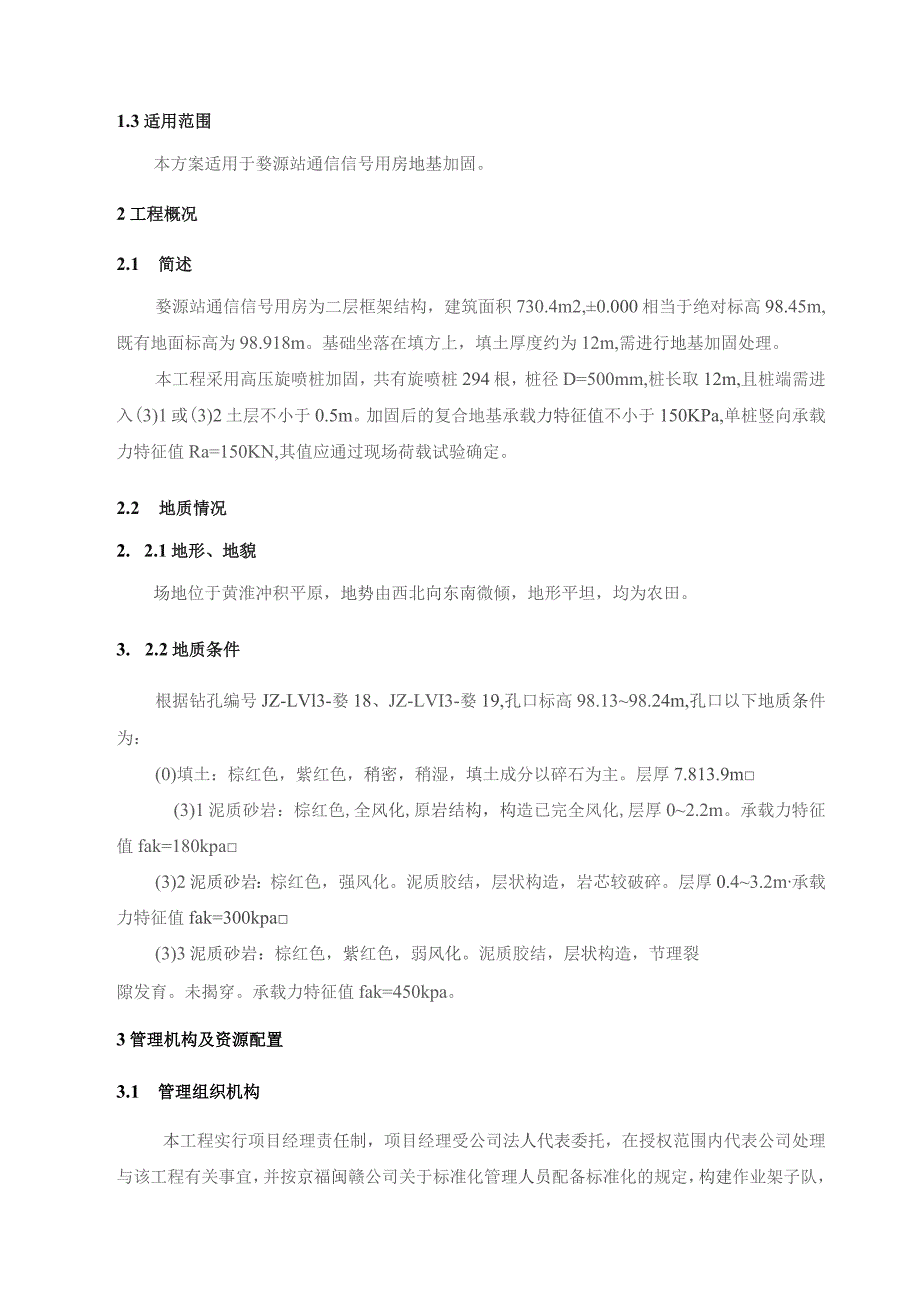

3、达到规定的标准后方可排放。1.3适用范围本方案适用于婺源站通信信号用房地基加固。2工程概况2.1 简述婺源站通信信号用房为二层框架结构，建筑面积730.4m2,0.000相当于绝对标高98.45m,既有地面标高为98.918m。基础坐落在填方上，填土厚度约为12m,需进行地基加固处理。本工程采用高压旋喷桩加固，共有旋喷桩294根，桩径D=500mm,桩长取12m,且桩端需进入(3)1或(3)2土层不小于0.5m。加固后的复合地基承载力特征值不小于150KPa,单桩竖向承载力特征值Ra=150KN,其值应通过现场荷载试验确定。2.2 地质情况2. 2.1地形、地貌场地位于黄淮冲积平原，地势由西北
4、向东南微倾，地形平坦，均为农田。3. 2.2地质条件根据钻孔编号JZ-LVl3-婺18、JZ-LVI3-婺19,孔口标高98.1398.24m,孔口以下地质条件为：(0)填土：棕红色，紫红色，稍密，稍湿，填土成分以碎石为主。层厚7.813.9m(3)1泥质砂岩：棕红色,全风化,原岩结构，构造已完全风化,层厚02.2m。承载力特征值fak=180kpa(3)2泥质砂岩：棕红色，强风化。泥质胶结，层状构造，岩芯较破碎。层厚0.43.2m承载力特征值fak=300kpa(3)3泥质砂岩：棕红色，紫红色，弱风化。泥质胶结，层状构造，节理裂隙发育。未揭穿。承载力特征值fak=450kpa。3管理机构及资
5、源配置3.1 管理组织机构本工程实行项目经理责任制，项目经理受公司法人代表委托，在授权范围内代表公司处理与该工程有关事宜，并按京福闽赣公司关于标准化管理人员配备标准化的规定，构建作业架子队，设架子队长、技术负责人、技术员、安全员、质量员、试验员、材料员、领工员和工班长，规范施工管理，全面落实六位一体”管理要求，实现各项管理目标。图3-1组织机构框图4. 2劳动力组织劳动力配置见表3-lo序号工种人数工作内容1领工员1负责协调、指挥，随时解决各种工作问题，作业前对班组作业人员进行工作安排和安全交底。2班长1负责协调指挥各工序的操作，控制加固质量，排除施工中的各种故障。3操作员2按设计施工工艺，正
6、确操纵钻机和提升检查维修机械。4制浆员1负责水泥浆的制作，保证施工的连续性。5统计员1统计材料用量，记录泵送时间，清洗输料管。6电工后勤1负责设备的安装和安全使用。7记录员L负责施工记录，操纵电器控制仪表，并进行质量检查。表3-1劳动力配备一览表3.3主要机械设备主要机械设备见表3-2。主要机械设备一览表序号设备名称规格型号单位数量备注1单管高喷钻机HT-150台1高喷灌浆、先导孔2高压注浆泵BWT120/30型台2高喷灌浆3发电机组200Wfi14潜水泵3.8KW台25水泥浆搅拌机1.2m3台16水泥浆搅拌机0.8m3台27测量仪C32II台28比重计套19斗车部24施工部署4.1 部署原则
7、(1)满足施工安全、质量、进度、安全、文明、环保和职业健康要求。(2)满足业主和设计要求，结合我单位施工特长、技术装备、施工经验和施工能力。(3)按照“确保安全，提高质量，均衡生产，文明施工，降低成本的思路进行。4.2 管理目标(1)质量目标：总体质量等级达到合格等级，杜绝质量事故，工程全部达到国家和铁道部现行的工程质量验收标准和设计要求；工程一次验收合格率达到100%.(2)安全生产目标：认真贯彻“安全第一，预防为主”的安全工作方针，杜绝责任生产安全较大事故及以上事故；杜绝责任铁路交通较大事故及以上事故；杜绝责任工程质量大事故及以上事故；杜绝责任人身伤亡事故。(3)工期目标科学合理安排施工程
8、序，抓好工序衔接，提高施工效率，加快施工进度，确保关键工期和合同工期目标如期实现。结合现场实际情况通信信号用房(一)计划工期为：开工E期：2013年12月15日；竣工日期：2014年4月10日；总工期：116天。(4)环保、水保目标环境污染控制有效，土地资源节约利用，工程绿化完善美观，节能、节材和水保措施落实到位，努力建成一流的资源节约型、环境友好型工程。确保生态平衡不破坏、周围无集体投诉。(5)文明施工目标争创全线文明施工样板工地”，确保不发生影响社会治安的案件。做到两通三无五必须，即：施工现场人行道畅通；施工工地出入口畅通。施工中无管线高放；施工现场排水畅通无积水；施工工地道路平整无坑塘。
9、施工区域与非施工区域严格分离，施工现场必须挂牌施工；管理人员必须佩戴胸卡上岗；工地现场施工材料必须堆放整齐；工地生活设施必须文明；工地现场必须开展以创文明工地为主要内容的思想政治工作。(6)职业健康安全目标员工因工死亡率为零，因工重伤率小于0.4%。，因工职业病发生率小于0.5%。根据国家和行业相关法规的规定，预防、控制和消除职业病危害，防治职业病，预防、控制传染性疾病的发生，保护劳动者健康及其相关权益。4. 3施工方法本工程旋喷桩施工采用单管法旋喷，为防止旋喷桩施工时由于相邻两桩施工距离太近或间隔时间太短，造成相邻高喷孔施工时串浆，采取分批跳孔施作，钻孔桩施工时按每间隔一孔施作。5. 4施工
10、安排根据实施性施工组织设计的工期要求及实际情况，采用1台HT-150型单管高喷钻机完成所有注浆孔的钻孔工作。5主要施工方法、工艺流程、控制要点5.1 施工准备5.1.1 施工用水用电(1)施工用水为线路右侧山谷土坑内取水，施工前对水质进行了检测，符合使用要求，可以使用。(2)施工用电采用发电机现场发电。5.1. 2原材料的检测及进场储存施工所用水泥为甲控材料，标号为32.5级普通硅酸盐水泥，水泥进场后必须进行检测，合格后方可用于工程施工。水泥进场后储存必须覆盖一层毡布对其进行严密遮盖，防止淋雨或受潮。5.1. 3机械设备本工程使用的机械设备见表3-2,设备进场后，对其进行了调试、检验，设备处于
11、良好的工作状态，可保证其能正常进行，并报监理单位验收通过。1.1. 4室内配合比试验根据设计要求的喷浆量或现场土样的情况，按不同含水量设计并调整几种配合比，通过在室内将现场采取的土样进行风（烘）干、碾碎，过25mm筛的粉状土样，按设计喷浆量、水灰比搅拌、养护、力学试验，确定施工喷浆量、水灰比。一般每延米水泥掺量50kg,水泥浆液的水灰比为1。为改善水泥土的性能、防沉淀性能和提高强度，可适当掺入木质素磺硫钙、石膏、三乙醇胺、氯化钠、氯化钙、硫酸钠、陶土、碱等外掺剂。若试验之前土样的含水量发生了变化，应调整为天然含水量。1.2. 4工艺性试桩试验根据室内试验确定的施工喷浆量、水灰比制备水泥浆液在试
12、验工点打设数根试桩，并根据试桩结果，调整加固料的喷浆量，确定搅拌桩搅拌机提升速度、搅拌轴回转速度、喷入压力、停浆面等施工工艺参数。1.3. 5排、截水设施根据施工现场实际情况，施作临时排、截水设施，并在施工范围以外开挖废泥浆池以及施工孔位至泥浆池间的排浆沟。1. 1.6放线定位按设计要求完成施工放样，用钢筋桩定出桩位，用白石灰作出明显标识。2. 2施工工艺5. 2.1加固原理高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后，以高压设备使浆液或水、（空气）成为2040MPa的高压射流从喷嘴中喷射出来，冲切、扰动、破坏土体，同时钻杆以一定速度逐渐提升，将浆液与土粒强制搅拌混合，浆液凝
