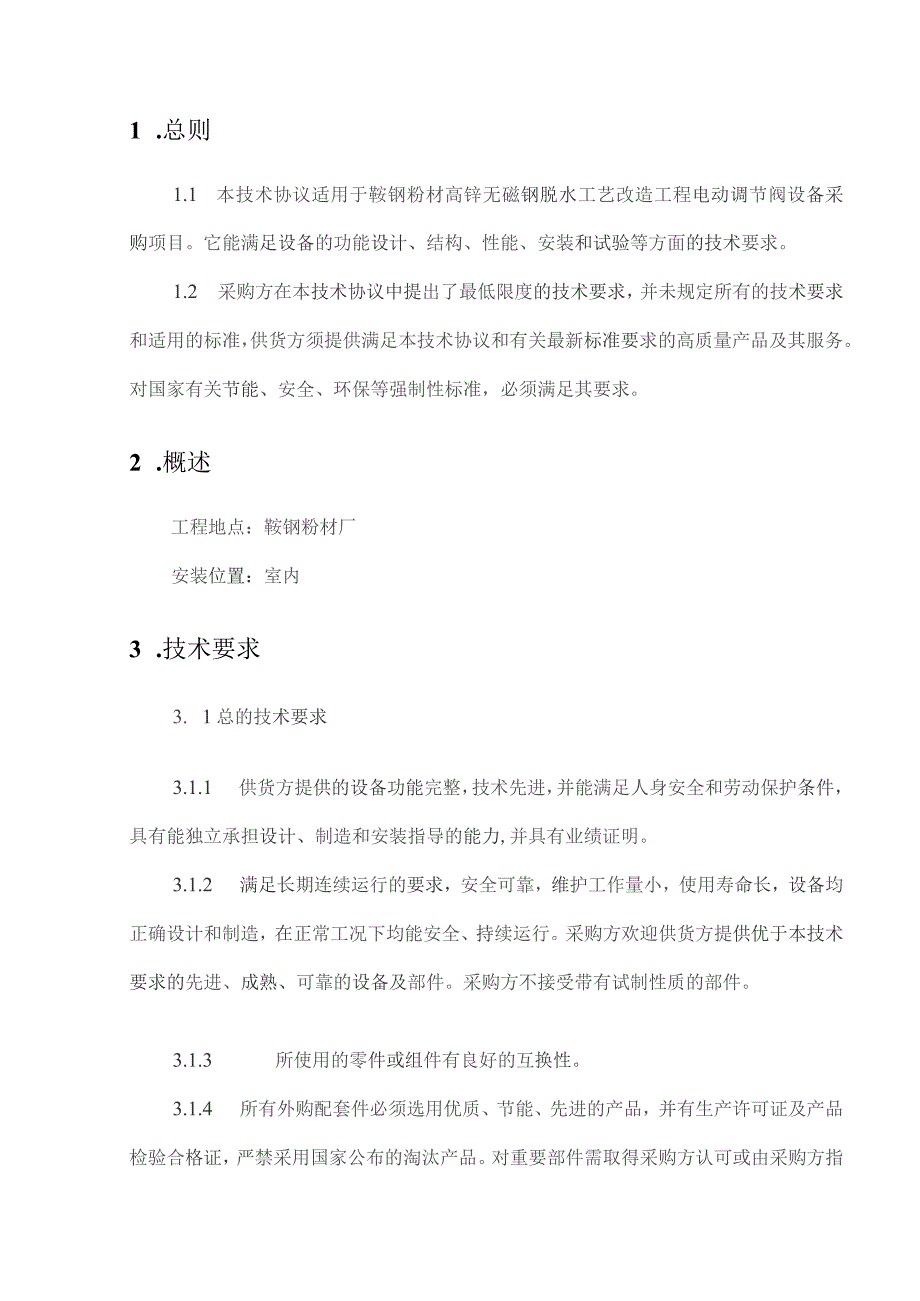

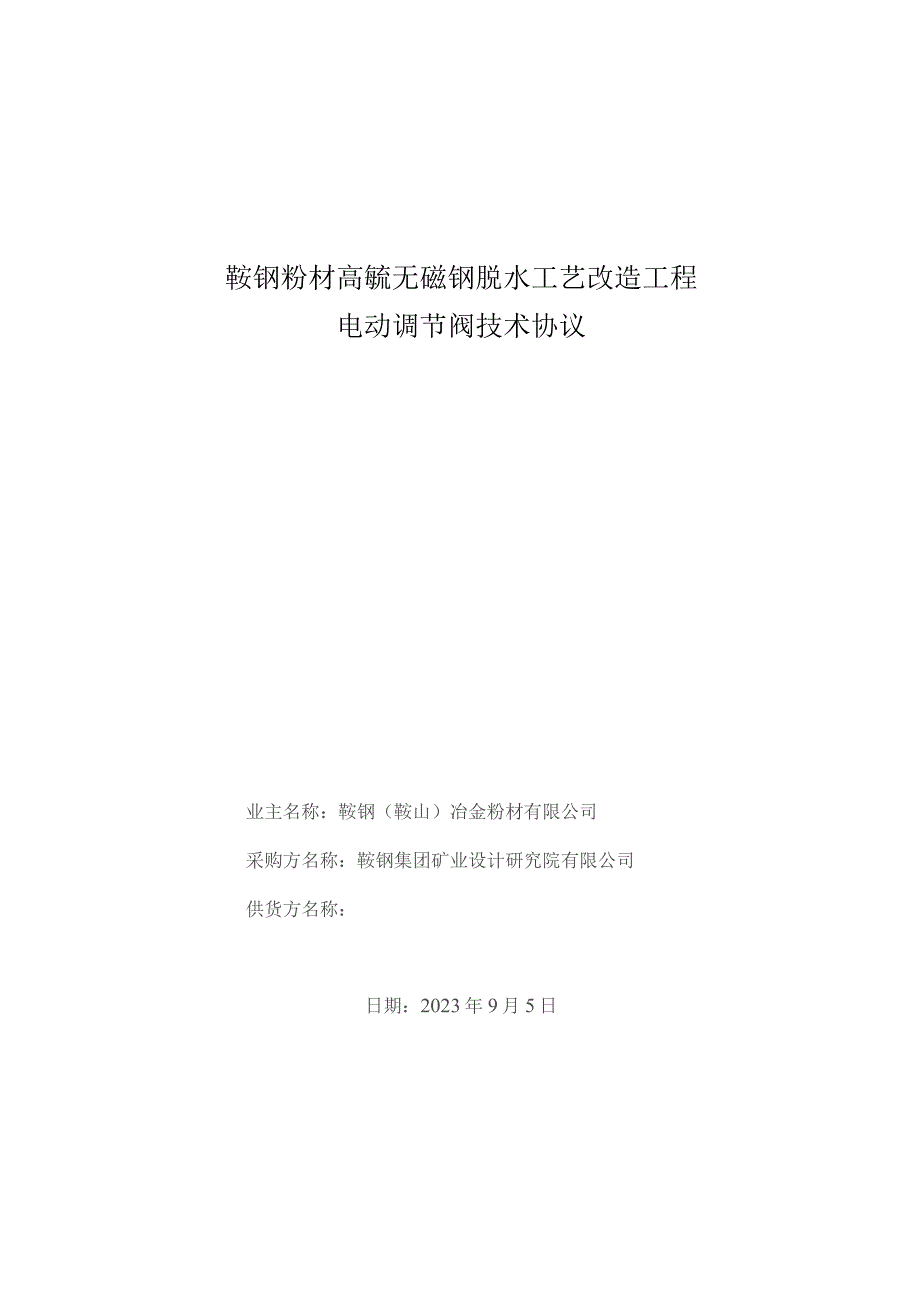

1、鞍钢粉材高毓无磁钢脱水工艺改造工程电动调节阀技术协议业主名称：鞍钢（鞍山）冶金粉材有限公司采购方名称：鞍钢集团矿业设计研究院有限公司供货方名称：日期：2023年9月5日1 .总则1.1 本技术协议适用于鞍钢粉材高锌无磁钢脱水工艺改造工程电动调节阀设备采购项目。它能满足设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 采购方在本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供货方须提供满足本技术协议和有关最新标准要求的高质量产品及其服务。对国家有关节能、安全、环保等强制性标准，必须满足其要求。2 .概述工程地点：鞍钢粉材厂安装位置：室内3 .技术要求3.
2、1总的技术要求3.1.1 供货方提供的设备功能完整，技术先进，并能满足人身安全和劳动保护条件，具有能独立承担设计、制造和安装指导的能力,并具有业绩证明。3.1.2 满足长期连续运行的要求，安全可靠，维护工作量小，使用寿命长，设备均正确设计和制造，在正常工况下均能安全、持续运行。采购方欢迎供货方提供优于本技术要求的先进、成熟、可靠的设备及部件。采购方不接受带有试制性质的部件。3.1.3 所使用的零件或组件有良好的互换性。3.1.4 所有外购配套件必须选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品。对重要部件需取得采购方认可或由采购方指定。供货方对外购部件及

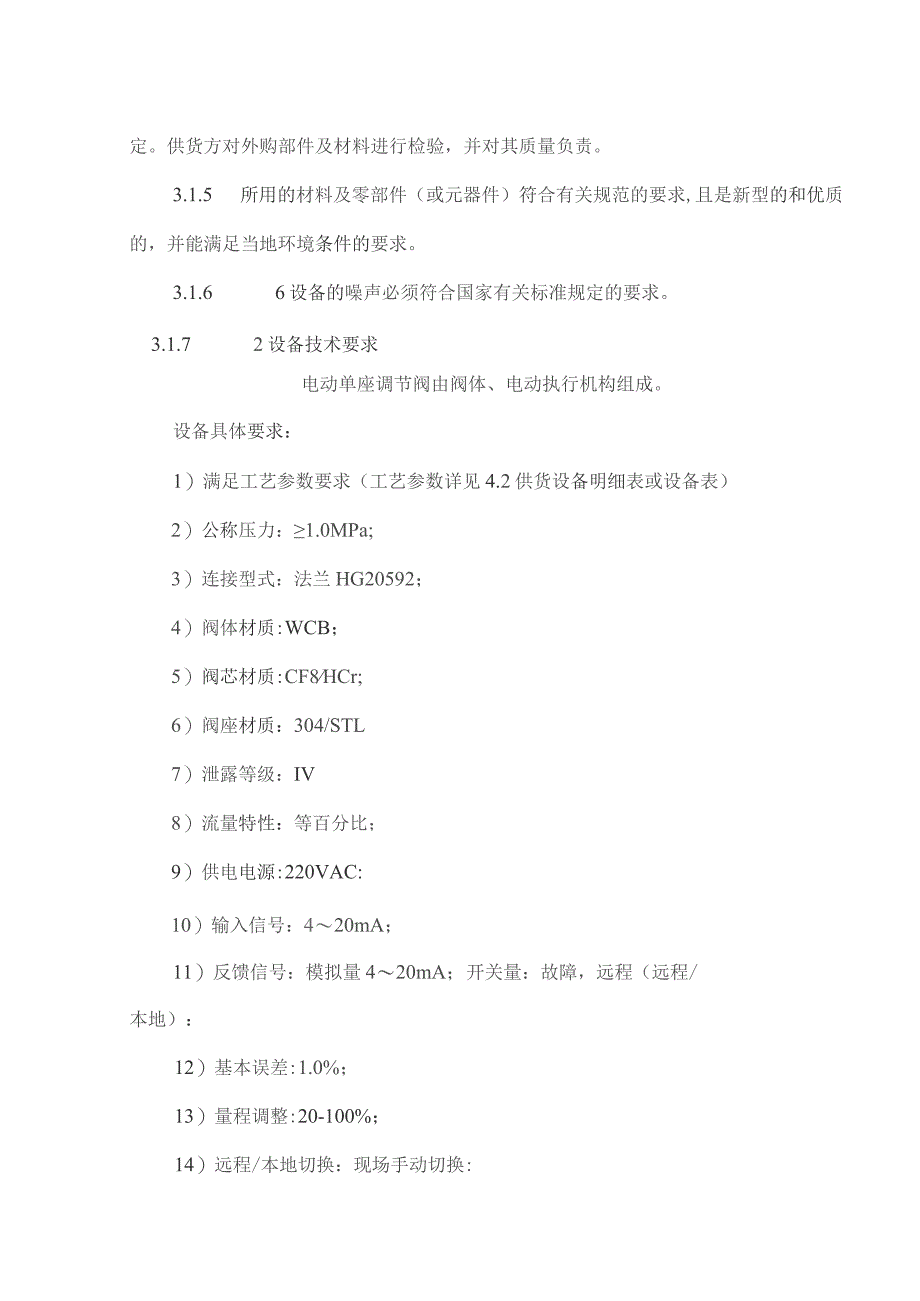

3、材料进行检验，并对其质量负责。3.1.5 所用的材料及零部件（或元器件）符合有关规范的要求,且是新型的和优质的，并能满足当地环境条件的要求。3.1.6 6设备的噪声必须符合国家有关标准规定的要求。3.1.7 2设备技术要求电动单座调节阀由阀体、电动执行机构组成。设备具体要求：1）满足工艺参数要求（工艺参数详见4.2供货设备明细表或设备表）2）公称压力：1.0MPa;3）连接型式：法兰HG20592；4）阀体材质:WCB；5）阀芯材质:CF8HCr;6）阀座材质：304/STL7）泄露等级：IV8）流量特性：等百分比；9）供电电源:220VAC:10）输入信号：420mA；11）反馈信号：模拟量
4、420mA；开关量：故障，远程（远程/本地）：12）基本误差:1.0%；13）量程调整:20-100%；14）远程/本地切换：现场手动切换:15）手动机构：便携式手轮；16）防护等级；IP67；17）本地显示：LCD屏；18）配供本地控制遥控器或蓝牙操作器19）配供DN50主、副安装法兰及相关安装附件20）阀门响应时间：全行程在20秒以内。21）卖方依据买方提供的设备表以及上述的技术要求，进行阀门口径计算，并提交调节阀计算书给买方审核。22）阀门在长期关闭后再启动时，阀门的驱动力要保证能克服输送介质固化或结垢造成的启闭力骤增的问题，确保阀门的正常运行。4.供货范围4. 1一般要求供货方提供详细
5、的供货清单，清单中依次说明名称、规格、型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本附件未列出或数目不足，供货方仍需在执行合同时无偿提供。供货方提供所有安装和检修所需专用工具，详见专用工具清单。供货方提供的所有相关设备在采购方现场完全安装完毕后，采购方不须再添加其它设备及配件即可满足采购方在此次技术协议中规定的设备使用要求。4. 2供货设备明细表序号安装区域名称技术参数数量安装位置1厂房电动单座调节阀工艺参数：1.介质：水2.介质温度：常温3.常用流量Iolnh；最大流量15/h；4.压力：-0.6MPn（阀前）/f.55（阀后）5.管径：DN50整套配置要求
6、：1.满足工艺参数要求（计算书见厂家资料）2.公称压力：NLOMPn3.连接形式：法兰HG205924.阀体材料：KR5.同芯材质：CF8/HCr6.阀座材欢：304/STL7.泄露等级：IV8.流量特性：等百分比9.供电电源：220YAC10输入信号：4-20mA11.反馈信号：模拟量4-2OmA;开关量：故障、远程（远程/本地）12.基本误弟：1.0%13.量程调整：20-100%14.远程/本地切换：现场手动切换15.手动机构：便携式手轮16.防护等级：IP6717.本地显示：LCD屏18.配供本地控制遥控器或蓝牙操作器19.配供D、50主、副安装法兰1沉砂加水管道5.技术资料和交付进度
7、5.1 技术资料一般要求5. 供货方提供的资料使用国家法定单位制即国际单位制,语言为中文。6. 1.2资料的组织结构清晰，逻辑性强。资料内容正确、准确、一致、完整，满足工程要求。6.1 .3供货方资料的提交及时充分，满足工程进度要求。6.2 .4供货方提供的技术资料一般可分为配合工程设计阶段、设备监造检验、施工安装、性能验收试验和运行维护等五个方面，供货方须满足以上五个方面的具体要求。5. 1.5供货方要向采购方提供完整、详尽的关于储存、验收、安装、调试、运行及维修方面的技术资料，如果供货方所提供资料不能满足要求时，采购方有权要求供货方无偿补充。6. 1.6供货方提供的技术资料中包括设备和部件
8、的检验、实验、安装、运行和维护等方面的技术数据，说明书、有关图纸以及有关规程、规范、标准及其它技术资料。1. 1.7供货方提供技术文件的范围也满足本技术规范其它部分的要求。5. 1.8供货方提供的技术文件必须加盖单位公章，注明日期，并有设计人、校审人等的签字。6. 1.9供货方提供设备资料。电子文件文档要求为WPS2019或以上版本，除非特别指出，图形文件为CAD2008版，采购方不接受其他格式或经过加密不能修改的电子文件。电子文件可以以电子邮件的形式传递并且以光盘或者U盘的形式交付，供货方的电子文件如果与纸介文件有差别，则必须以书面形式向采购方说明。7. 1.10供货方提供给采购方的每一批技
9、术文件都要附有清单，并经采购方确认。8. 1.11对于其它没有列入合同技术资料清单，但确实是工程所必须的文件和资料，一经发现，供货方也应及时无偿提供。5. 1.12供货方提供的图纸必须严格按比例绘制。6. 2资料清单和交付进度7. 2.1供货方在接到该技术协议后需在10日内向采购方提供以下资料：设备所需供电资料，一、二次接线图上述资料需提供CAD电子文件。2. 2.2供货方在签订合同后3日内向采购方提供以下资料：供货方应向买方提供本协议设备基础图（含载荷）、电气原理图，同时提供上述图纸及安装、维护、使用说明书电子版一套。5. 2.3供货方随机提供设备制造、材料质检测试报告记录；设备验收标准；设
10、备安装、调试、运行、主要部件或设备的维修说明及维修质量标准说明书；外购件合格证书；备品备件和专用工具一览表；主要部件或设备的规范表；主要部件或设备的调整试验规程;主要部件或设备的合格证书。交货时供货方提供如下装箱资料：设备地脚螺栓图、使用说明书、合格证、装箱清单。6. 2.4供货方必须按照合同要求向采购方提供以上资料,否则因技术资料延误而造成的经济损失由供货方承担，具体措施见商务部6.检验和性能验收7. 1验收8. 1.1工厂检验工厂检验是质量控制的一个重要组成部分。供货方须严格进行厂内各生产环节的检验和试验。供货方提供的合同设备须签发质量证明、检验记录和测试报告，并且作为交货时质量证明文件的
11、组成部分。检验的范围包括原材料和元器件的进厂，部件的加工、组装、试验至出厂试验。供货方检验的结果要满足本规范的要求，如有不符之处或达不到标准要求，供货方要采取措施处理直至满足要求，同时向采购方提交不一致性报告。供货方发生重大质量问题时将情况及时通知采购方。9. 工厂检验的所有费用包括在合同总价之中。10. 1.2性能验收性能验收试验的目的是验证合同设备是否符合技术规格书和合同规定的性能保证值。系统试车后用户可将合同设备投入试生产。性能考核在系统运行后2个月内完成。如果由于采购方原因，超过2个月未进行考核,且用户己将合同设备投入工业生产，则视用户自动认可合同设备通过考核。如因供货方原因，超出2个
12、月未进行考察，以采购方提供的数据为准。如果试验结果不符合技术规格书和合同规定的要求，必须根据招标文件有关规定处理。供货方提供符合本技术规范的系统和设备，如果本系统和设备性能初期未达到技术规格书要求，供货方予以改进直到系统和设备达到技术规范要求为止，期间所产生的所有费用由供货方负责。在首次性能考核未达到技术要求后一个月内，进行第二次性能考核。第二次性能考核仍未达到技术要求，采购方将要求对供货方进行罚款，罚款金额由双方事先协商并在商务合同中规定。罚款不解除供货方对不良部件和设备进行修理和更换的责任，直到性能达到标准为止。为改善设备而使其达到性能标准所需的时间，由双方协商而定。噪音压力统计值或能量平
13、均值如超过国家标准时，供货方采取相应措施，负责所有材料和人力的费用。7.售后服务7.1 现场技术指导服务及操作供货方负责指导安装调试，供货方在现场对业主方进行操作、维修技术培训，并提供培训资料。培训内容包括理论培训和实际操作维护培训两个方面，应确保业主方人员掌握操作技巧、质量控制诀窍以及维修技能。培训形式是在教室讲课和在工作现场结合所供设备进行讲解和操作指导。由于矿石原料改变或矿石性质改变，从而导致指标发生变化,卖方免费进行指导调试。11. 2故障响应整体设备的质量保证期为设备性能考核合格开始为期12个月。质量保证期内，如果由于设备质量原因出现问题，供货方在接到采购方通知后，1小时内响应，必要
14、时在24小时内派工程师到现场解决问题，并承担劳务、维修和更换配件的相关费用，所更换或维修的配件应为原厂件。采购方应保证使用设备保养维修备件必须使用原厂备件，严格按照供货方设备维护使用手册中的规定正确使用和维护设备，否则供货方不予保修。在质保期内，供货方服务人员将于每个季度访问用户，对采购方设备进行检查，并对设备的使用进行指导。质保期结束后，供货方服务人员将定期访问用户，对发现的问题，写出报告以使采购方管理部门作出正确修订。对采购方提出的问题，供货方将在24小时内给予答复，必要时在48小时内派人处理。若遇到紧急情况24小时内赶到现场。12. 3质量担保供货方保证合同设备按标准设计、制造，为全新未
15、使用过的完全符合设计要求和质量标准的合格产品。所供设备（零部件）的产地与供货方说明的生产厂家所在地一致。设备交货时，供货方应同时提交设备性能检验书、产品合格证等技术文件。采购方严格按照供货方要求操作保养设备，并且保证使用供货方原装零件。如果由于制造、装配质量问题达不到上述保证期要求，发生故障需进行修理或更换的费用由供货方承担。更换后的零部件保证期重新开始计算。8.其它7.1本协议一式10份，其中采购方8份，供货方2份。7.2本协议各方签字盖章后生效。7.3其它未尽事宜，协商解决，解决不了时，直接向合同签订地当地法院起诉。（以下无正文）业主（盖章）：代表：日期：供货方（盖章）；代表：日期：采购方（盖章）：设计人:终审人：总设计师/项目经理:日期：
