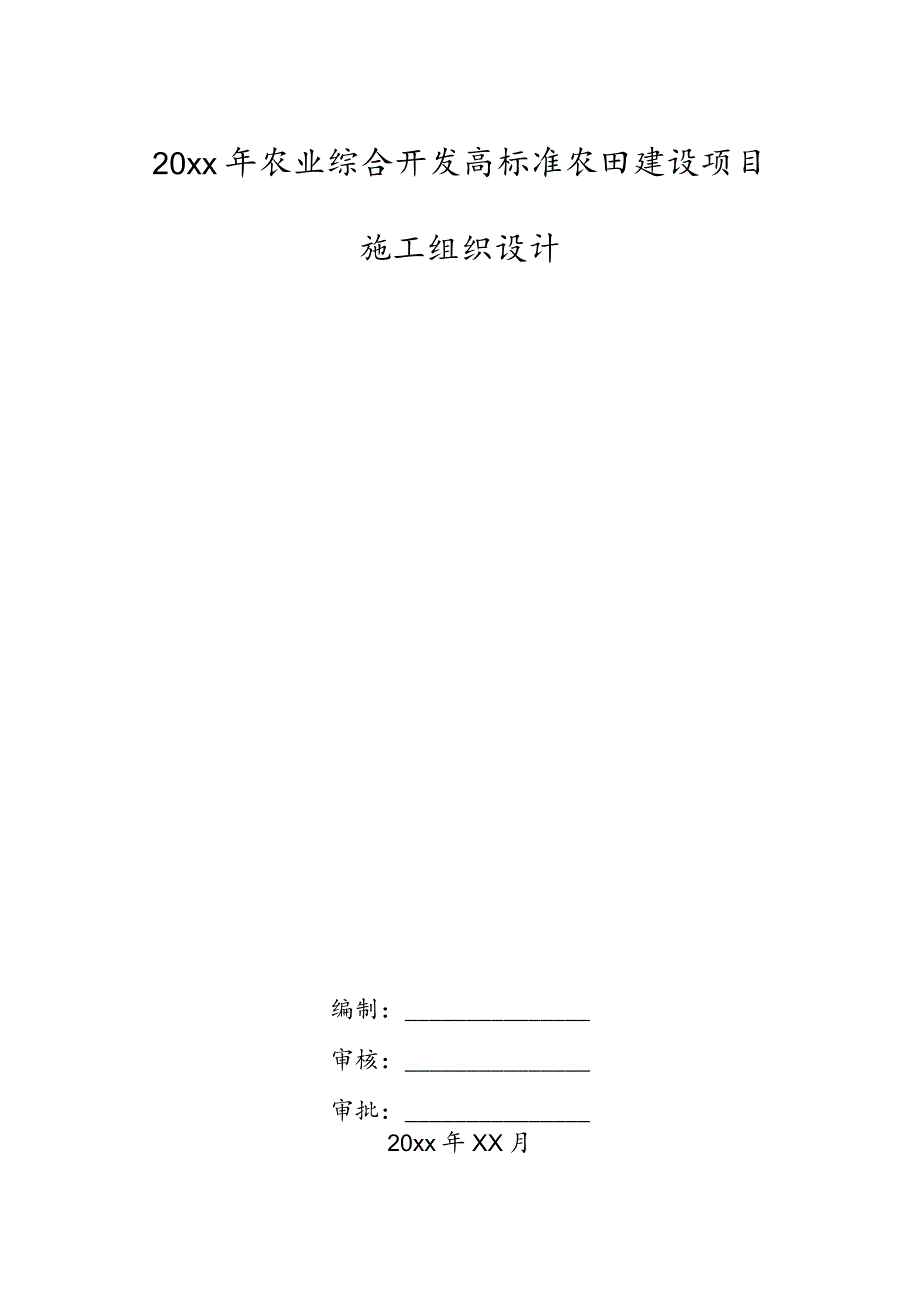

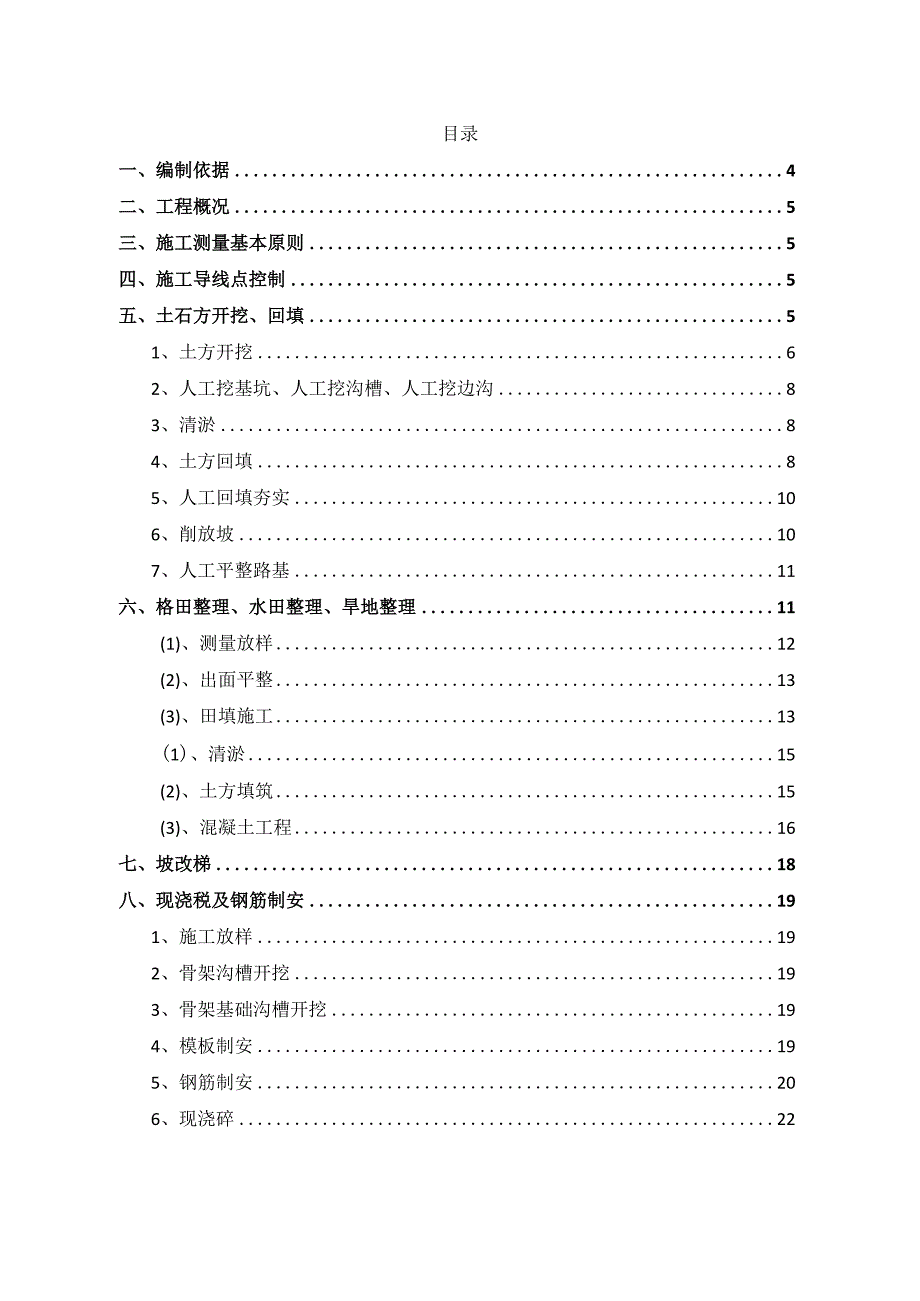

1、20xx年农业综合开发高标准农田建设项目施工组织设计编制：审核：审批：20xx年XX月目录一、编制依据4二、工程概况5三、施工测量基本原则5四、施工导线点控制5五、土石方开挖、回填51、土方开挖62、人工挖基坑、人工挖沟槽、人工挖边沟83、清淤84、土方回填85、人工回填夯实106、削放坡107、人工平整路基11六、格田整理、水田整理、旱地整理11(1)、测量放样12(2)、出面平整13(3)、田填施工13(1)、清淤15(2)、土方填筑15(3)、混凝土工程16七、坡改梯18八、现浇税及钢筋制安191、施工放样192、骨架沟槽开挖193、骨架基础沟槽开挖194、模板制安195、钢筋制安206

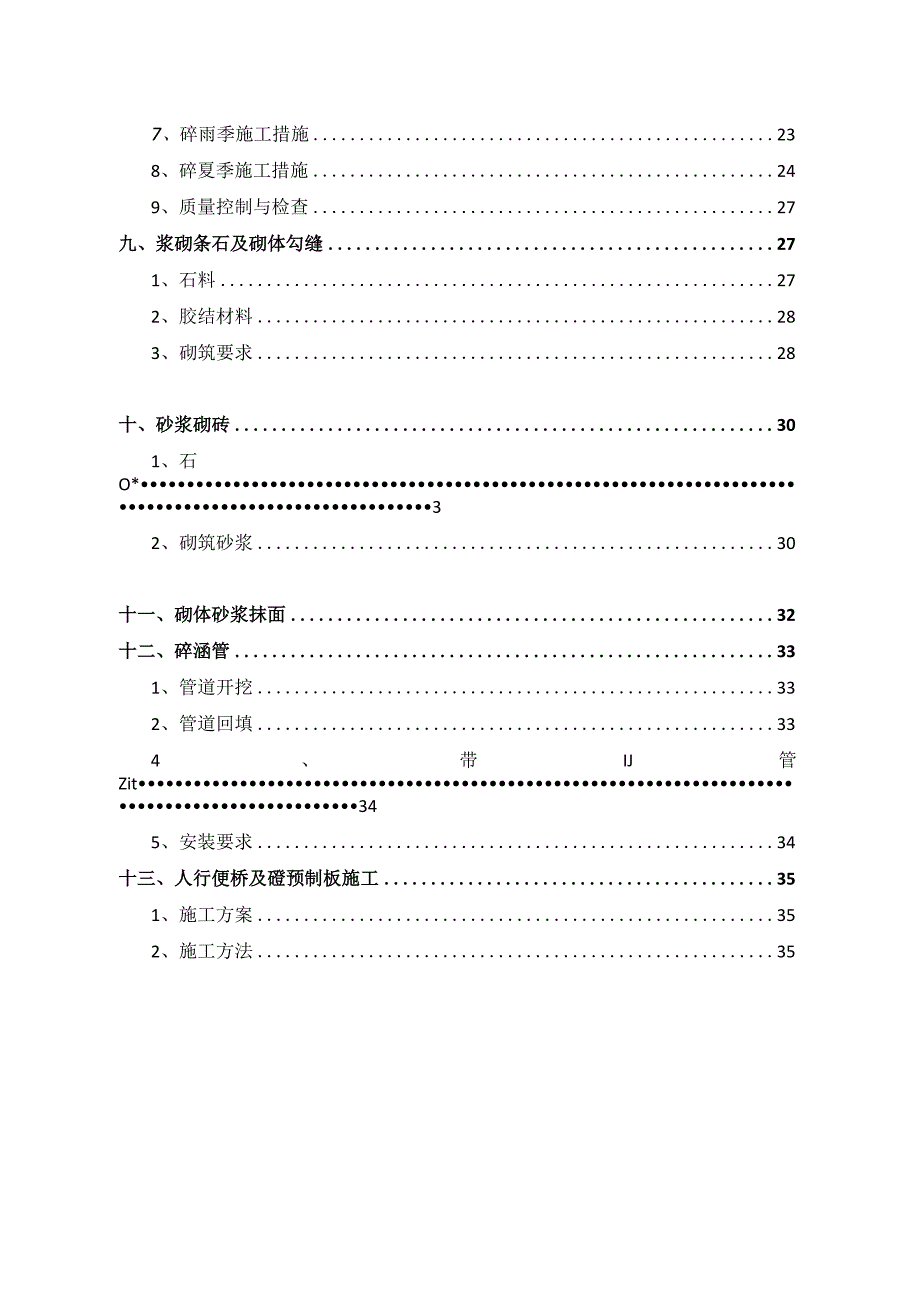

2、、现浇碎227、碎雨季施工措施238、碎夏季施工措施249、质量控制与检查27九、浆砌条石及砌体勾缝271、石料272、胶结材料283、砌筑要求28十、砂浆砌砖301、石O*32、砌筑砂浆30十一、砌体砂浆抹面32十二、碎涵管331、管道开挖332、管道回填334、带IJ管Zit345、安装要求34十三、人行便桥及磴预制板施工351、施工方案352、施工方法35一、编制依据1、XXX市XXX镇20xx年农业综合开发高标准农田建设项目施工合同。2、XXX农业工程技术有限责任公司编制的实施方案3、已中标的工程量清单4、现场实际踏勘情况5、质量、安全保证体系文件6、国家现行相关工程建设法规和当地政府
3、有关地方性法规和规定。7、行业技术标准本工程遵循、参照的主要规范、标准(包括但不限于)：水利水电工程施工质量检验与评定规程(SLI76-20xx);水利水电工程施工组织设计规范(SL303-20xx);水电水利工程施工测量规范(DLT5173-20xx);砌体工程施工质量验收规范(GB50203-20xx);水工混凝土施工规范(DLT5144-20xx);水工混凝土试验规程(SL352-2006)；硅结构工程施工及验收规范(GB50204-20xx);农田排水工程技术规范(SL/T4-199)；节水灌溉技术规范(SL207-98)；雨水集蓄利用工程技术规范(SL26720xx)；四川省土地开发
4、整理工程建设标准。二、工程概况XXX市XXX镇20xx年农业综合开发高标准农田建设项目，总工期为151日历天。建设地点位于：XXX市XXX镇凤凰村、裕民村、新胜村、桂林村、泉合村等5个行政村。总开发面积0.96万亩。本专项施工方案涉及水利和农业措施，其中新建整治衬砌渠道16179米、新建100立方米蓄水池71口、整治山平塘27座、新建囤水田18条；田型调整760亩（格田整理650亩、坡改梯110亩）、梯田填4618米（格田梯田填2440米、坡改梯梯田埃2178米）。三、施工测量基本原则1、遵守先整体后局部和高精度控制低精度的工作程序。2、要有严格的审核制度。3、建立一切定位、放线工作，经自检、
5、互检合格后，方可申请主管部门验收的工作制度。四、施工导线点控制建立施工控制导线点，必须从整个施工过程考虑，从建筑工程、安装工程、临时工程施工过程中的控制线均能应用到所建立的控制导线点。除了经常反复查核外，应随着施工的进行,将控制点延伸到施工地点。五、土石方开挖、回填1、土方开挖挖掘包括所有挖土方，按图纸所示或工程师指示，在划定的界线内进行挖掘。所有弃土的清除、运输、适当利用和处理,都要依图纸上注明的开挖线、水平线、坡度、尺寸及截面并按工程的要求去实施。土方开挖施工就是按设计要求进行挖掘，并将挖掘出来的土方运到填筑地段作填料，或者运往弃土点。开挖方式应根据地段的深度和纵向长度，以及地形、土质、土
6、方调配情况和开挖机械设备的因素确定，于加快施工进度和提高工作效率。(1)、横挖法从地段的一端或两端按横断面全宽逐渐向前开挖。这方法适用于较短的地块，地块深度不大时可以一次挖到设计标高，地块深度较大时可分成几个台阶开挖，各层要有独立的出土道和临时排水设施。分层横挖使得工作面纵向拉开，多层多向出,可以容纳较多的施工机械，加快了施工速度。(2)、纵挖法沿地段纵向将高度分成不大的层次，依层次开挖。纵挖法适用于较长的地段。如果地段的宽度及深度都不大，可以按横断面全宽纵向分层挖掘，称为分层纵挖法，如果地段的宽度及深度都比较大，可沿纵向分层、每层先挖出一条通道，然后开挖两旁，称为通道纵挖法，通道可作为机械通
7、行或出口路线，以加快施工进度，如果地段很长，可在适当位置将其一侧横向挖穿，分成几段，各段再采用上述纵向开挖，称为分段纵挖法。分段纵挖法适用于傍山长挖方段。在挖掘过程中，测量员及时按照图纸要求把边坡开挖线放好，并应根据挖的深度随时指挥调整开挖线，力争利用机械一次做好边坡减少人工的做坡量。(3)、人工开挖土方本工程为水利水电工程项目，部分施工项目需采用人工进行开挖，开挖时多处为零星工程量，施工时需注意施工操作安全性。(4)、开挖注意事项开挖中如发现土层性质有变化时，报请监理工程师进行处理，修改施工方案或调整边坡坡比。如果在指定设置弃土场的地方不能满足堆积弃方数量时，停止开挖，重新选择弃土位置并将相
8、应修改施工方案提交监理工程师批准。不能横向弃置废方的开挖路段，必须选择可行施工方法，防止造成废方侵占农田、河道，损害民房和用地范围以外的其它构造物。必须注意对图纸未标出的其它构造物的保护，一经发现上述情况应立即报告监理工程师，且应停止作业听候处理。居民区附近的开挖，应采取有效措施，以保证居民及施工人员的安全，并为附近居民的生活及交通提供有效的临时便道或便桥。土方地段的挖方至施工标高，应考虑因压实而产生的下沉量，其值由试验确定。当因气候条件使挖出的材料无法按照本规范的要求用于填筑和压实时，应停止开挖，直到气候条件转好。2、人工挖基坑、人工挖沟槽、人工挖边沟沟槽开挖采取挖掘机挖沟，人工结合修整；用
9、挖掘机单槽一次性开挖至距设计标高0.3m处，再由人工进行修底修坡。开挖时根据各排水沟的走向，从排水沟的下游向上游挖进。施工中注意边坡稳定，及时用潜水泵排除基槽积水，严禁基槽长期泡水。在挖至设计标高时，应及时安排人员进行清除余土，排干沟槽积水，做到基槽一开挖立即进行涵沟砌石施工，不得使基底暴露过久，基底设计标高以上30CnI厚，不得提前挖除，应在管基施工的同时方可挖除，若基底土壤已受扰动或超挖，用碎石砂夯实填平。基槽外一米以内不得堆土，同时堆土不得超过1.5m高。拟采用挖掘机配合人工进行开挖，在接近基底20cm范围内，由人工辅助开挖修坡、修底。3、清淤清淤采用挖掘机配合运输车进行，运输车必须用塑
10、料腊在车底部作处理，以防止淤泥污染运输道路。4、土方回填在填筑前首先对原有地面进行清理，对于存在的不平之处应首先予以整平，然后进行碾压(填筑碾压)达到规范要求的压实度。对于需要填筑的地段坡度较大时应首先从低处填起分层填筑，并应在原有坡面上修筑台阶以利新旧土的结合，台阶宽度应在设计要求范围内，厚度应根据分层填筑的厚度加以确定。(1)、布土：合理的土方调配和运土路线是非常重要的，应根据取土场位置及地形确定经济、合理的运土路线。布土时应根据压路机能达到的压实厚度(规范规定或经监理工程师同意的厚度)计算卸车数量，例如每层填土压实厚度不大于20Cln时，一车811可摊铺3(2.自卸汽车从取土场把土运到铺
11、筑现场，从一端开始，左右成排，前后成行等距离布土。只要把布土的位置和稀疏密度撑握好了，就可以提高摊铺速度。(2)、按规定厚度进行摊铺，一般情况如果用推土机进行摊铺虚铺系数一般为1.21.3,如果用平地机进行摊铺虚铺系数一般为1.11.2,由于土质不同应根据实际情况确定虚铺系数。(3)、整平：当一段落(50米以上)由推土机摊平并经复测符合要求。在平整时注意纵坡和横坡，尤其是在夏季施工时,横坡应该适当加大以利于排水。(4)、碾压：第一遍用震动压路机静压进行稳压，然后再震动压实，具体要求是：1)、压路机碾压轮重叠轮宽的1/31/2。2）、碾压遍数，震动压路机碾压68遍，一般就可达到压实度要求。3）、
12、压路机的行驶速度过慢影响生产率，过快则对土的接触时间过短，压实效果差。一般光轮静压压路机的最佳速度为25公里/小时，震动压路机为36公里/小时。所以各种压路机械的最大速度不应超过4公里/小时。4）、影响压实效果的主要因素是含水量，土的类别、性质以及压实功能。在施工现场因为已经有标准击实，填土类别和标准填料基本一致，因此影响压实效果的因素主要是含水量。根据现场施工经验，在压实前最好实测填料的含水量，经验证明土壤的实际含水量在最佳含水量的正负2%5%进行碾压时效果最好。如果填料含水量过大，碾压遍数再多也达不到标准。因此在实测含水量的基础上，如果含水量过大，应考虑将土摊开晾晒待接近最佳含水量时再进行
13、碾压，否则将出现因含水量过大碾压达不到标准或出现软弹现象。现场实测含水量的简单办法为酒精燃烧法。5、人工回填夯实零星回填工程量均采用人工回填，并采用蛙式打夯机进行夯实。6、削放坡在削放坡施工前，按削放坡要求施放出削放坡开挖线，包括上口线，下口线，然后采用挖掘机按操作规程进行削放坡，完成后进行验收。7、人工平整路基根据设计清基处理要求、基面处理要求及有关施工技术措施对填筑区地表进行处理，采用人工、机械以及人工机械配合等施工工艺进行路基平整。六、格田整理、水田整理、旱地整理1、包括田块土方平整和表层耕作土剥离与回填。表层耕作土由推土机由田块中央向两侧推运，并集中分区堆放，以备新造耕地表层复土。土方
14、平整主要采用推土机进行。对于原田块地面高程大于设计高程的田块，为挖方区，由推土机尽可能推至低田块进行回填平整。对于原田块地面高程小于设计高程的田块，为填方区，尽量利用挖方区的土方进行回填平整。耕作土复原时，向堆料场取料，由推土机推运，摊平至设计高程，松土机进行松土。结合灌排沟渠的布置，并满足田间灌水和排水要求，归并原有田境，切小并大，按照规划设计重新制填。根据当地发展要求，水田制填为土填。根据沟谷宽度和落差确定格田大小，一般沟坝地宽3050米合并，垮田10-30米合并，保证格田最小面积1亩以上。田坡用粘土夯筑，格田整理的制填高度一般控制在LO米以内，网格现浇碎护坡。顺梯田一侧布置的排灌渠为灌排合一的渠道，在梯田上游设进水口，并沿垂直渠道的方向开挖临时毛渠灌溉田间；下游侧设排水口，并沿垂直渠道的方向开挖临时毛沟进行田间排水;从而形成田间灌排系统，为农作物提供良好的生长环境。项目区水田小并大，需重新调整田形，夯筑田填可采用：土填埋顶宽30厘米，填高根据坡度而定，填顶略高于地面，内侧坡为L0.5,外侧坡为1：0.75,坡面倾角不大于70。根据项目区地形地势，以小格田为最基本平整单元，格田按确定的设计高程和设计的坡降进行平整，做到设计田块内的挖填土方量平衡，多于的弃土外运并进行平整。(1)、测量放样
