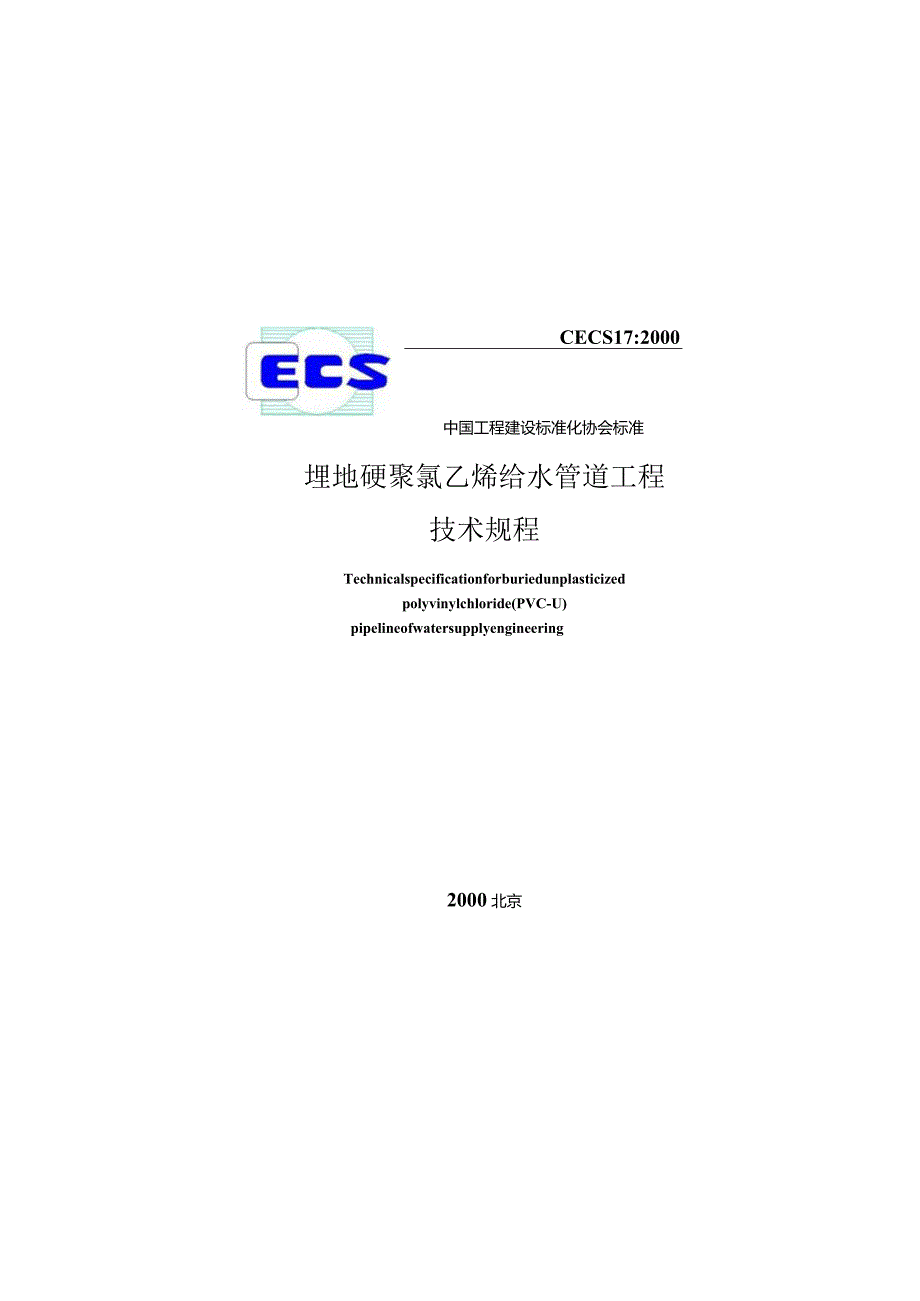

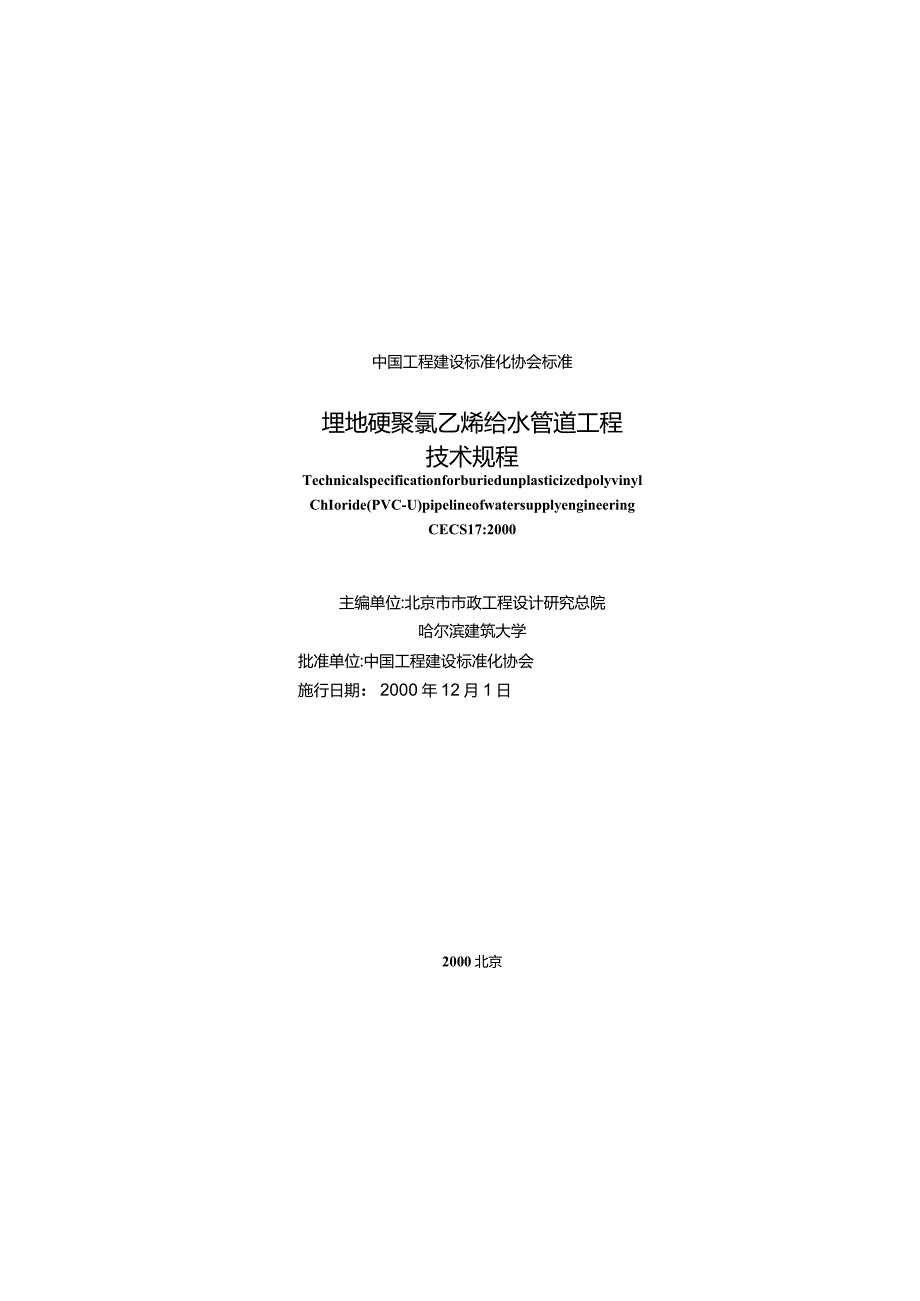

1、CECS17:2000中国工程建设标准化协会标准埋地硬聚氯乙烯给水管道工程技术规程Technicalspecificationforburiedunplasticizedpolyvinylchloride(PVC-U)pipelineofwatersupplyengineering2000北京中国工程建设标准化协会标准埋地硬聚氯乙烯给水管道工程技术规程TechnicalspecificationforburiedunplasticizedpolyvinylChIoride(PVC-U)pipelineofwatersupplyengineeringCECS17:2000主编单位:北京市市政工程

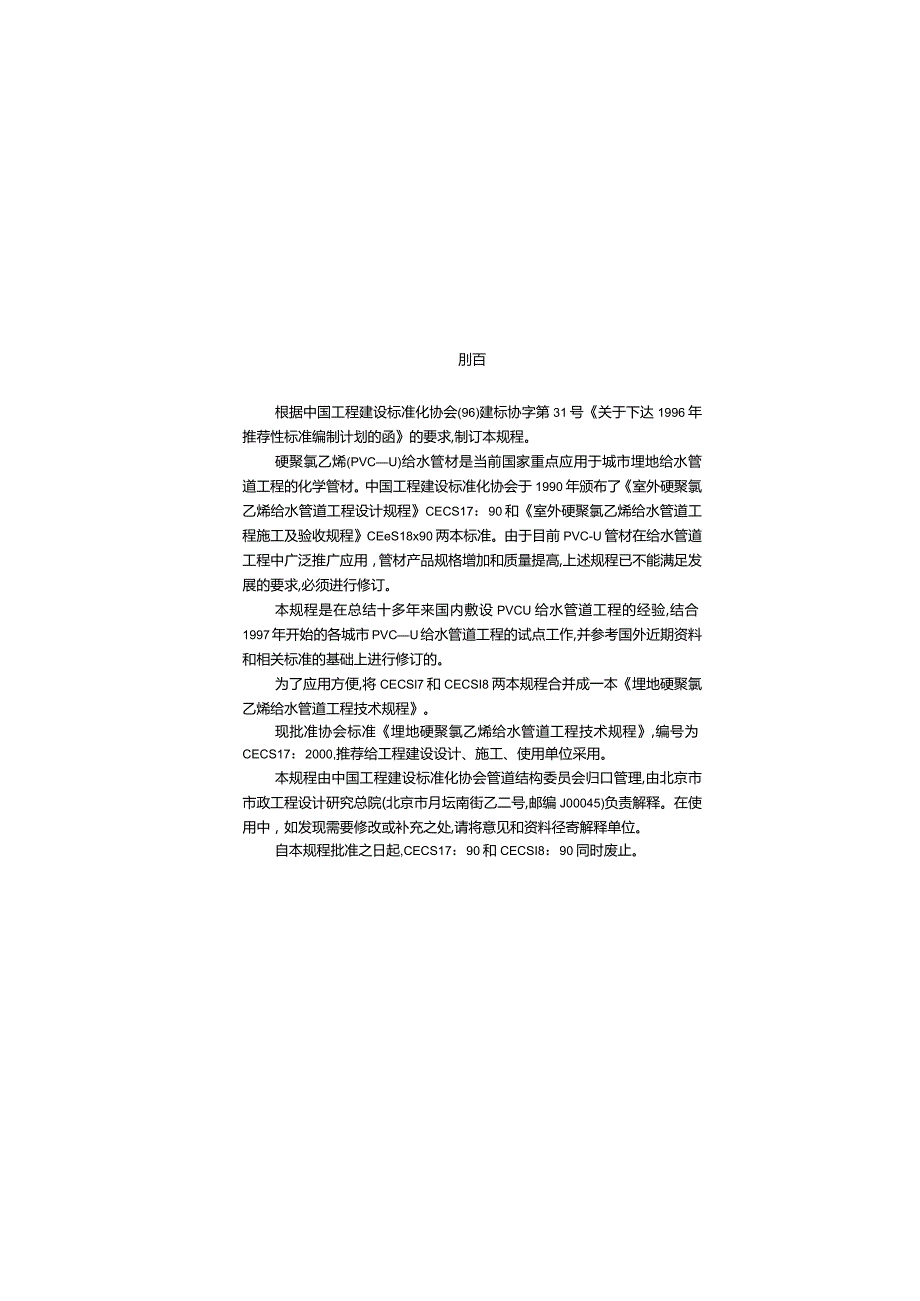

2、设计研究总院哈尔滨建筑大学批准单位:中国工程建设标准化协会施行日期：2000年12月1日2000北京刖百根据中国工程建设标准化协会(96)建标协字第31号关于下达1996年推荐性标准编制计划的函的要求,制订本规程。硬聚氯乙烯(PVCU)给水管材是当前国家重点应用于城市埋地给水管道工程的化学管材。中国工程建设标准化协会于1990年颁布了室外硬聚氯乙烯给水管道工程设计规程CECS17：90和室外硬聚氯乙烯给水管道工程施工及验收规程CEeS18x90两本标准。由于目前PVC-U管材在给水管道工程中广泛推广应用，管材产品规格增加和质量提高,上述规程已不能满足发展的要求,必须进行修订。本规程是在总结十多
3、年来国内敷设PVCU给水管道工程的经验,结合1997年开始的各城市PVCU给水管道工程的试点工作,并参考国外近期资料和相关标准的基础上进行修订的。为了应用方便,将CECSl7和CECSI8两本规程合并成一本埋地硬聚氯乙烯给水管道工程技术规程。现批准协会标准埋地硬聚氯乙烯给水管道工程技术规程,编号为CECS17：2000,推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会管道结构委员会归口管理,由北京市市政工程设计研究总院(北京市月坛南街乙二号,邮编J00045)负责解释。在使用中，如发现需要修改或补充之处,请将意见和资料径寄解释单位。自本规程批准之日起,CECS17：90和
4、CECSI8：90同时废止。主编单位:北京市市政工程设计研究总院哈尔滨建筑大学参编单位:上海市政工程设计研究院化工部长沙设计研究院建设部科技发展促进中心上海、济南、青岛、成都、广州、郑州、天津等市自来水公司江阴大伟塑料公司、江阴化工塑料厂主要起草人:潘家多、刘灿生、章林伟、李桂芬、翟荣申张永铭、陈明耀、陈庆荣、刘裕新、辛兆斌何维华、程锡龄、张湛军、方家麟、高建华中国工程建设标准化协会2000年8月15日目次1总则(D2术语和主要符号(2)2.1 术语(2)2.2 主要符号(4)3材料(6)3.1 管材(6)3.2 管件(7)3.3 弹性密封胶圈(8)3.4 粘接溶剂(9)3.5 管材的运输及贮
5、存(9)4管道水力计算（三）5管道结构计算(13)5.1 基本规定(13)5.2 强度计算(14)5.3 变形计算(14)5.4 稳定验算(15)5.5 管道纵向温度变形计算(16)6管道敷设(U)6.1 一般规定(17)6.2 沟槽开挖、敷管、回填(19)7管道连接(22)7.1 一般规定(22)7.2 胶圈密封柔性接头(22)7.3 溶剂粘接连接(23)7.4 过渡连接(24)8管道附件和附属构筑物(28)8.1 伸缩节(26)8.2 止推碳、固定碳、防滑做(26)8.3 附配件和附属构筑物(31)8.4 支管、进户管与已建管道的连接(33)9管道维修(35)9.1 一般规定(35)9.2
6、 停水维修(35)9.3 不停水维修(36)10管道系统现场水压试验和冲洗消毒(37)10.1 一般规定(37)10.2 试验前准备工作(37)10.3 管段水压试验(38)10.4 管段冲洗和消毒(39)11管道工程竣工验收(41)附录A硬聚氯乙烯给水管道水力坡降表(43)附录B管道局部阻力水头损失诺模图(51)附录C作用在管道单位长度上的荷载表(52)附录D管侧土的综合变形模量(54)附录E验收记录表及鉴定书(57)本规程用词说明(58)1总则.o.为了在室外埋地给水管道工程中合理使用硬聚氯乙烯(PVCU)管材及管件,做到技术先进、经济合理、稳定水质、便于施工、安全适用、确保工程质量,制定
7、本规程。1.0.2本规程适用于一般地质情况下新建、改建和扩建的室外埋地给水管道工程的设计、施工及验收,亦可用于已建管道工程的维修。本规程适用于水温不低于0,不高于45。C的输水和配水管道。1.0.3本规程可适用于埋设在酸、碱性等腐蚀性土壤中的给水管道工程。对修建在湿陷性土、膨胀土、永冻土等特殊土层地区的室外埋地给水管道工程，尚应遵守相应专门标准的规定。1.0.4管道工程采用的管材、管件和附件、密封胶圈、粘接溶剂等,必须符合国家现行产品标准的要求,并具有出厂合格证、产品许可证等有效的证明文件。1.0.5室外埋地给水管道工程除执行本规程的规定外，尚应遵守国家现行标准的有关规定。2术语和主要符号2.
