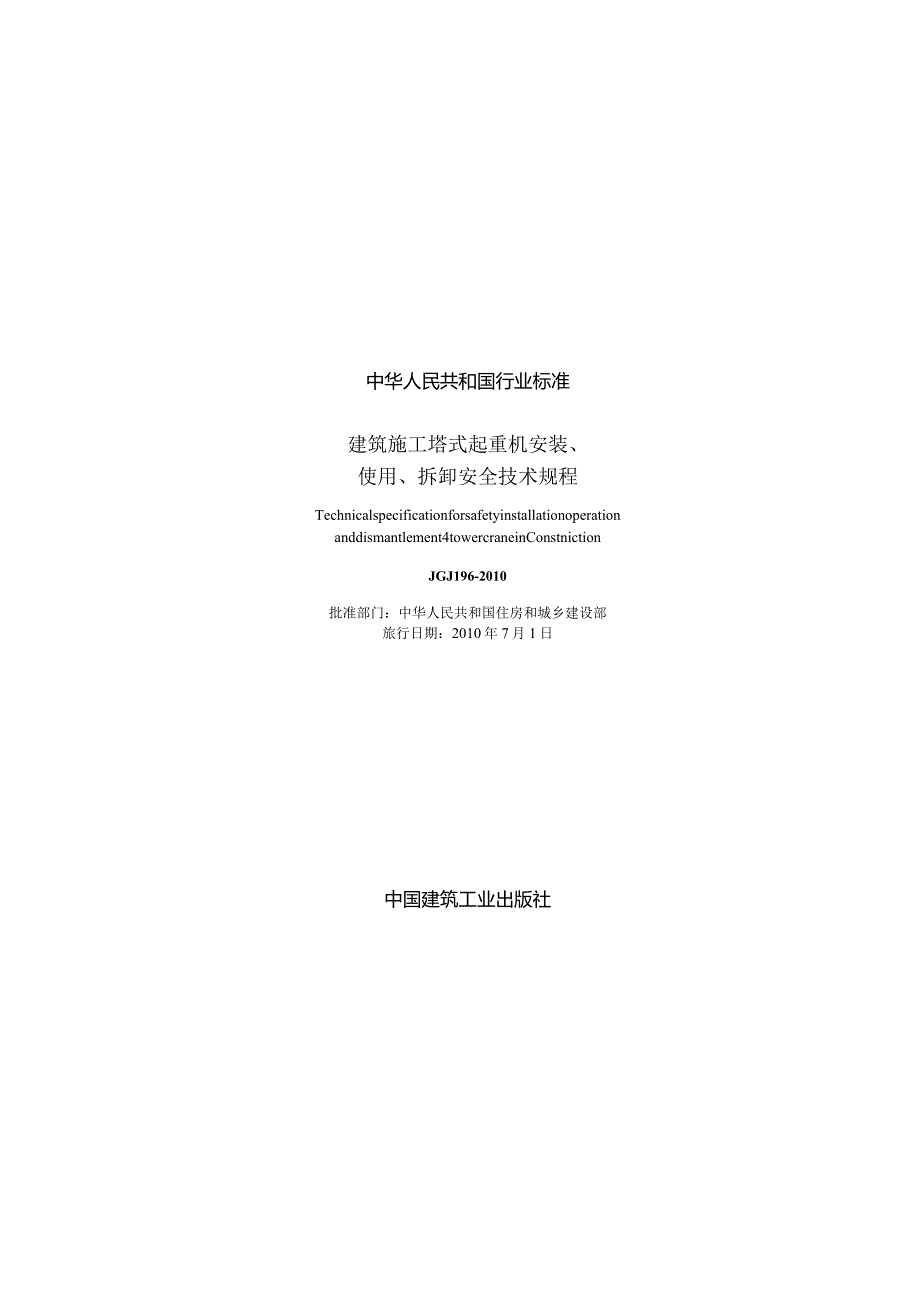

1、中华人民共和国行业标准建筑施工塔式起重机安装、使用、拆卸安全技术规程Technicalspecificationforsafetyinstallationoperationanddismantlement4towercraneinConstnictionJGJ196-2010批准部门：中华人民共和国住房和城乡建设部旅行日期：2010年7月1日中国建筑工业出版社2010北京中华人民共和国住房和城乡建设部公告第479号关于发布行业标准建筑施工塔式起重机安装、使用、拆卸安全技术规程的公告现批准建筑施塔式起重机安装、使用、拆卸安全技术规程为行业标准,编号为JG1196-230,32。10个7月日起实施

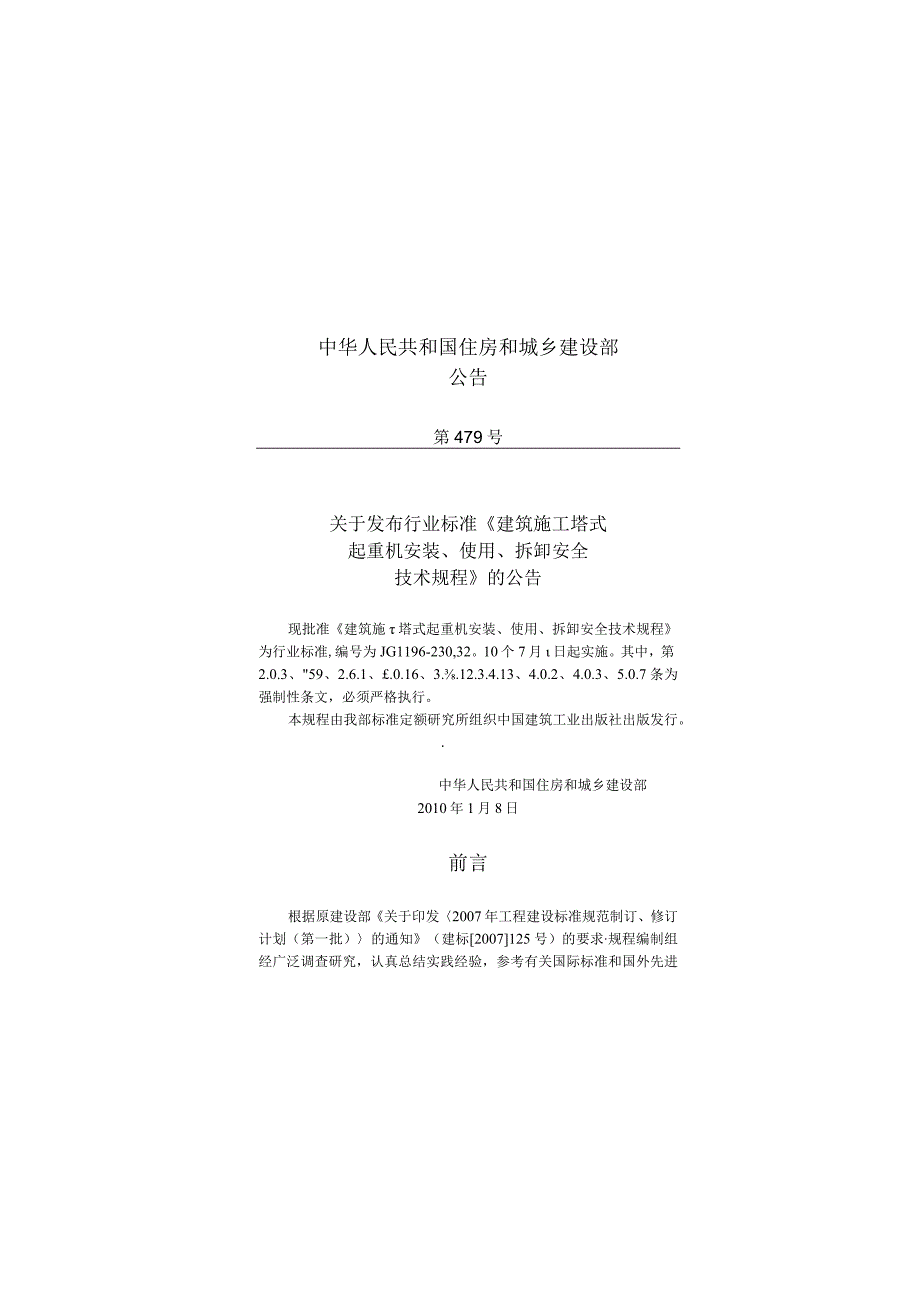

2、。其中，第2.0.3、59、2.6.1、.0.16、3.12.3.4.13、4.0.2、4.0.3、5.0.7条为强制性条文，必须严格执行。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。.中华人民共和国住房和城乡建设部2010年1月8日前言根据原建设部关于印发2007年工程建设标准规范制订、修订计划（第一批）的通知（建标2007125号）的要求规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,制定本规程。本规程的主要技术内容是：1总则；2.基本规定；3.塔式起重机的安装；4.塔式起重机的使用，5.塔式起重机的拆卸；6.吊索具的使用
3、以及相关附录.本规程中以黑体字标志的条文为强制性条文，必须严格执行。本规程由住房和城乡建设帮伊克管理和对宅的性条t的解释,由上海市建工设计研究院常限公司负出具麻技术内容的解释。执行过程中如有意见或建泞，请寄送上海市建工设计研究院有限公司（地址：上海市武夷堵150号；邮政编码：200050）本规程主编单位：上海市建工设计研究院有限公司上海市第四建筑有限公司本规程参编单位：中国建筑业协会建筑安全分会上海市建设工程安全质量监督总站上海市建设机械检测中心上海市建设安全协会南京建工建筑机械安全检测所上海市第五建筑有限公司上海市第七建筑有限公司抚顺永茂建筑机械有限公司本规程主要起草人员：汤坤林邱锡宏秦春芳
4、姜敏孙锦强金振士包世洪崔一舟张铭施雯桂贾国瑜潘仁昌张健曾文根黄轶顾靖陆德海田若南姚培庆张嘉洁施仁华程史扬王宪张云超严训朦套本规程主要审查人员：李明魏吉祥耿洁明葛雨泰徐玉顺黄治郁卓新郭寒竹施卫东王乔目次1总则12基本规定23塔式起重机的安装63.1 塔式起重机安装条件63.2 塔式起重机基础的设计63.3 塔式起重机附着装置的设计103.4 塔式起重机的安装104塔式起重机的使用135塔式起重机的拆卸156吊索具的使用166.1 般规定166.2 钢丝绳166.3 吊钩与滑轮18附录A塔式起重机安装自检表19附录B塔式起重机安装验收记录表26附录C塔式起重机周期检查表29本规程用词说明32引用标
5、准名录33附：条文说明351总则.o.为贯彻安全第一、预防为主、综合治理的方针，确保塔式起重机在安装、使用、拆卸时的安全,制定本规程。1.0.2本规程适用于房屋建筑工程、市政工程所用塔式起重机的安装、使用和拆卸。1.0.3本规程规定了塔式起重机的安装、使用和拆卸的基本技术要求。当本规程与国家法律、行政法规的规定相抵触时应按国家法律、行政法规的规定执行。1.0.4塔式起重机的安装、使用和拆卸，除应符合本规程规定外.尚应符合国家现行有关标准的规定。2基本规定2.0.1塔式起重机安装、拆卸单位必须具有从事塔式起重机安装、拆卸业务的资质。2.0.2塔式起重机安装、拆卸单位应具备安全管理保证体系，有健全
6、的安全管理制度。2.0.3塔式起重机安装、拆卸作业应配备下列人员：1持有安全生产考核合格证书的项目负责人和安全负责人、机械管理人员；2具有建筑施工特种作业操作资格证书的建筑起重机械安装拆卸工、起重司机、起重信号工、司索工等特种作业操作人员。2.0.4塔式起重机应具有特种设备制造许可证、产品合格证、制造监督检验证明，并已在县级以上地方建设主管部门备案登记。2.0.5塔式起重机应符合现行国家标准塔式起重机安全规程GB5144及塔式起重机GB/T5031的相关规定。2.0.6塔机启用前应检查下列项目：1塔式起重机的备案登记证明等文件；2建筑施工特种作业人员的操作资格证书；3专项施工方案；4辅助起重机
7、械的合格证及操作人员资格证书。2.0.7对塔式起重机应建立技术档案,其技术档案应包括下列内容：1购销合同、制造许可证、产品合格证、制造监督检验证明、使用说明书、备案证明等原始资料；2定期检验报告、定期自行检查记录、定期维护保养记录、维修和技术改造记录、运行故障和生产安全事故记录、累计运转记录等运行资料；3历次安装验收资料。2.0.8塔式起重机的选型和布置应满足工程施工要求，便于安装和拆卸,并不得损害周边其他建筑物或构筑物。2. 0.9有下列情况之一的塔式起重机严禁使用：1国家明令淘汰的产品；2超过规定使用年限经评估不合格的产品；3不符合国家现行相关标准的产品；4没有完整安全技术档案的产品。2.
8、0.10塔式起重机安装、拆卸前，应编制专项施工方案指导作业人员实施安装、拆卸作业。专项施工方案应根据塔式起重机使用说明书和作业场地的实际情况编制，并应符合国家现行相关标准的规定。专项施工方案应由本单位技术、安全、设备等部门审核、技术负责人审批后，经监理单位批准实施。2.0.11塔式起重机安装前应编制专项施工方案.并应包括下列内容：1工程概况；2安装位置平面和立面图；3所选用的塔式起重机型号及性能技术参数；4基础和附着装置的设置；5爬升工况及附着节点详图；6安装顺序和安全质量要求；7主要安装部件的重量和吊点位置；8安装辅助设备的型号、性能及布置位置；9电源的设置；10施工人员配置；11吊索具和专
9、用工具的配备；12安装工艺程序；13安全装置的调试；14重大危险源和安全技术措施；15应急预案等。2.0.12塔式起重机拆卸专项方案应包括下列内容：1工程概况；2塔式起重机位置的平面和立面图；3拆卸顺序；4部件的重量和吊点位置；5拆卸辅助设备的型号、性能及布置位置；6电源的设置；7施工人员配置；8吊索具和专用工具的配备；9重大危险源和安全技术措施；io应急预案等。2.0.13塔式起重机与架空输电线的安全距离应符合现行国家标准塔式起重机安全规程GB5144的规定。2.0.14当多台塔式起重机在同一施工现场交叉作业时，应编制专项方案，并应采取防碰撞的安全措施。任意两台塔式起重机之间的最小架设距离应
10、符合下列规定：1低位塔式起重机的起重臂端部与另一台塔式起重机的塔身之间的距离不得小于2m；2高位塔式起重机的最低位置的部件（或吊钩升至最高点或平衡重的最低部位）与低位塔式起重机中处于最高位置部件之间的垂直距离不得小于2m。2.0.15在塔式起重机的安装、使用及拆卸阶段,进入现场的作业人员必须佩戴安全帽、防滑鞋、安全带等防护用品.无关人员严禁进入作业区域内。在安装、拆卸作业期间，应设警戒区。2.0.16塔式起重机在安装前和使用过程中，发现有下列情况之一的，不得安装和使用：1结构件上有可见裂纹和严重锈蚀的；2主要受力构件存在塑性变形的；3连接件存在严重磨损和塑性变形的；4钢丝绳达到报废标准的；5安
11、全装置不齐全或失效的。2.0.17塔式起重机使用时，起重臂和吊物下方严禁有人员停留；物件吊运时,严禁从人员上方通过。2.0.18严禁用塔式起重机载运人员。3塔式起重机的安装3.1 塔式起重机安装条件3.1.1 塔式起重机安装前，必须经维修保养，并应进行全面的检查，确认合格后方可安装。3.1.2 塔式起重机的基础及其地基承载力应符合使用说明书和设计图纸的要求。安装前应对基础进行验收，合格后方可安装。基础周围应有排水设施。3.1.3 行走式塔式起重机的轨道及基础应按使用说明书的要求进行设置，且应符合现行国家标准塔式起重机安全规程GB5144及塔式起重机GB/T5031的规定。3.1.4 内爬式塔式
12、起重机的基础、锚固、爬升支承结构等应根据使用说明书提供的荷载进行设计计算.并应对内爬式塔式起重机的建筑承载结构进行验算。3.2 塔式起重机基础的设计3.2.1 塔式起重机的基础应按国家现行标准和使用说明书所规定的要求进行设计和施工。施工单位应根据地质勘察报告确认施工现场的地基承载能力。3.2.2 2.2当施工现场无法满足塔式起重机使用说明书对基础的要求时,可自行设计基础，可采用下列常用的基础形式：1板式基础；2桩基承台式混凝土基础；3组合式基础。3.2.3 板式基础设计计算（图3.2.3）应符合下列规定：1应进行抗倾覆稳定性和地基承载力验算。2整体抗倾覆稳定性应满足下式规定：图3. 2. 3塔
13、式起重机板式基础计算简图(3. 2. 3-1)Mk+Frh/b=三-FT+gT4式中：Mk相应于荷载效应标准组合时,作用于矩形基础顶面短边方向的力矩值（kNm）;Ri相应于荷载效应标准组合时，作用于矩形基础顶面短边方向的水平荷载值（kN）；h基础的高度（m）；Fk一一塔机作用于基础顶面的竖向荷载标准值（kN）；G.基础及其上土的自重标准值（kN）；b矩形基础底面的短边长度（m）。3地基承载力应满足下式规定：Pk=安5f3.2.3-2)式中：外相应于荷载效应标准组合时，基础底面处的平均压力值（kPa）,I矩形基础底面的长边长度（m）；/.修正后的地基承载力特征值（kPa）。地基承载力计算尚应满足
