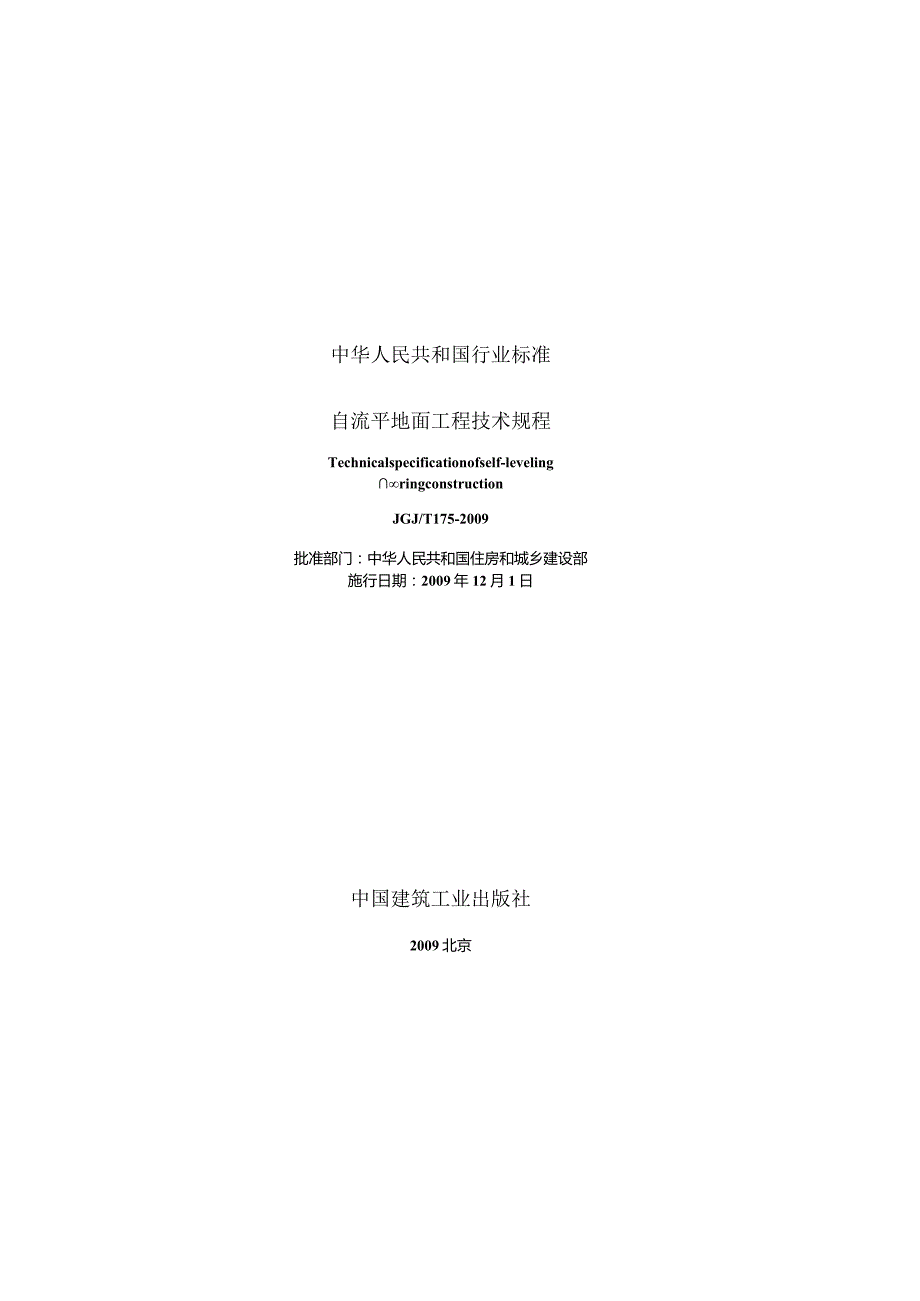

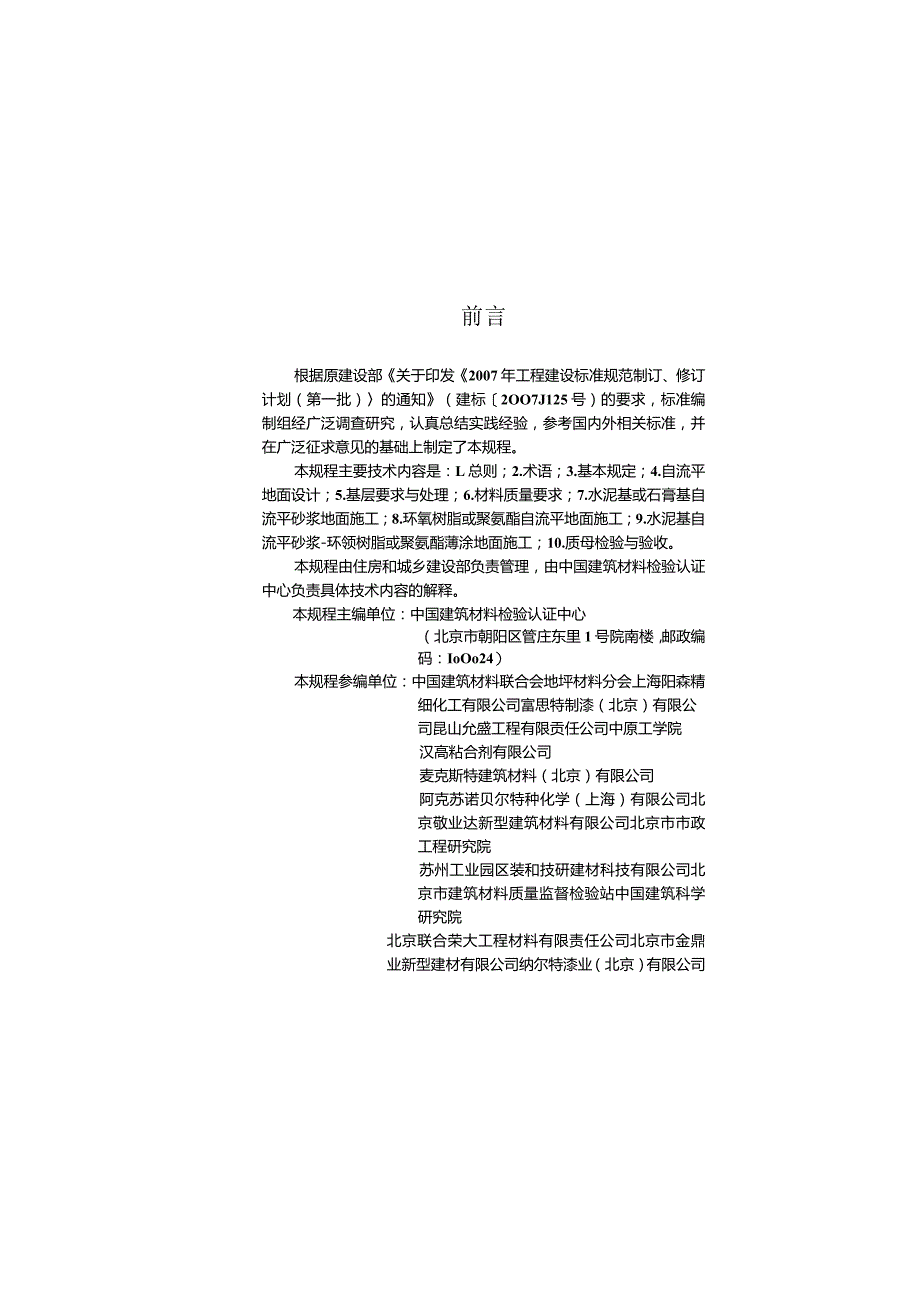

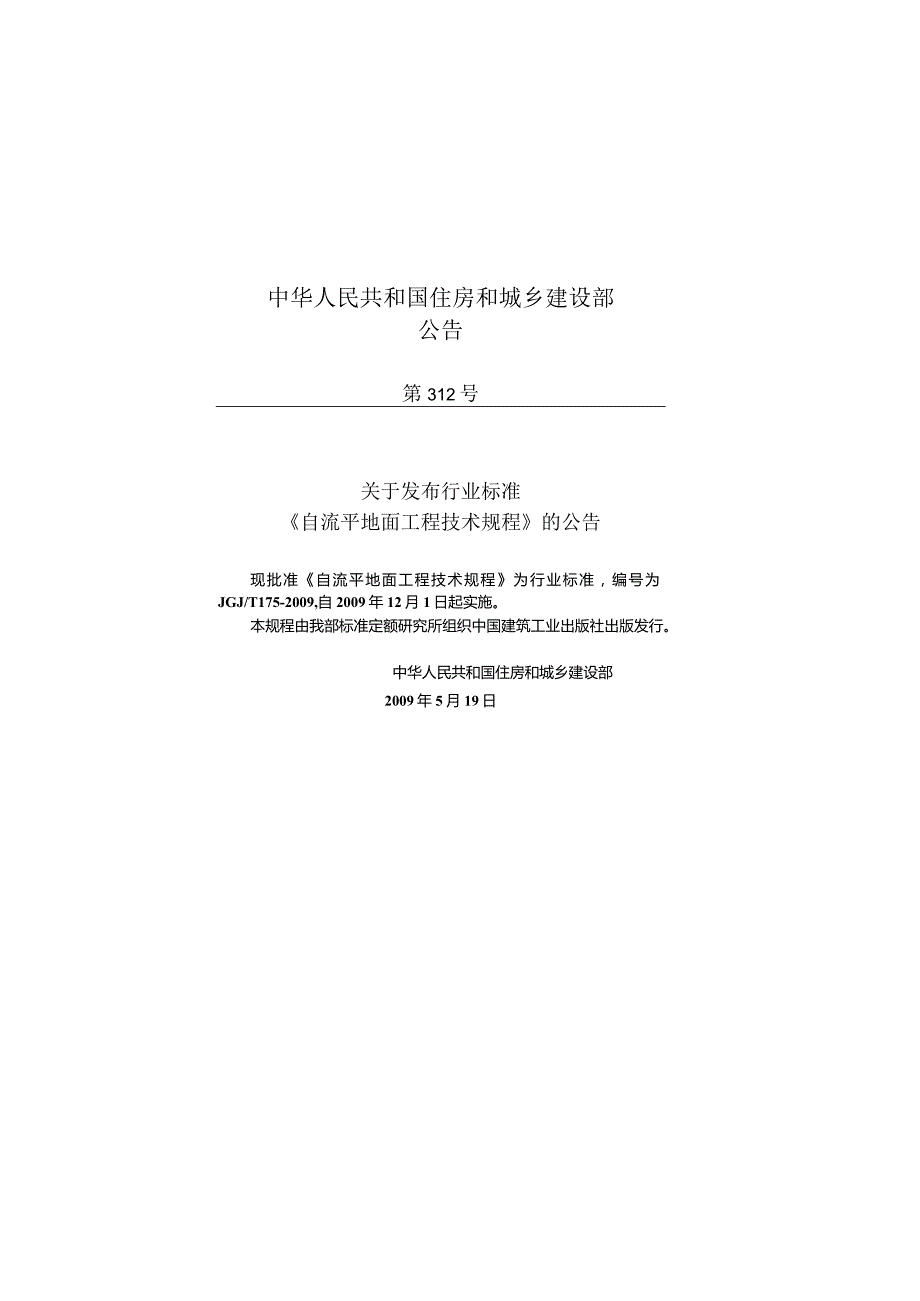

1、中华人民共和国行业标准自流平地面工程技术规程Technicalspecificationofself-levelingringconstructionJGJ/T175-2009批准部门：中华人民共和国住房和城乡建设部施行日期：2009年12月1日中国建筑工业出版社2009北京中华人民共和国住房和城乡建设部公告第312号关于发布行业标准自流平地面工程技术规程的公告现批准自流平地面工程技术规程为行业标准，编号为JGJ/T175-2009,自2009年12月1日起实施。本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。中华人民共和国住房和城乡建设部2009年5月19日前言根据原建设部关于印发
2、2007年工程建设标准规范制订、修订计划（第一批）的通知（建标2OO7J125号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考国内外相关标准，并在广泛征求意见的基础上制定了本规程。本规程主要技术内容是：L总则；2.术语；3.基本规定；4.自流平地面设计；5.基层要求与处理；6.材料质量要求；7.水泥基或石膏基自流平砂浆地面施工；8.环氧树脂或聚氨酯自流平地面施工；9.水泥基自流平砂浆-环领树脂或聚氨酯薄涂地面施工；10.质母检验与验收。本规程由住房和城乡建设部负责管理，由中国建筑材料检验认证中心负责具体技术内容的解释。本规程主编单位：中国建筑材料检验认证中心（北京市朝阳区管庄东里1
3、号院南楼，邮政编码：IoOo24）本规程参编单位：中国建筑材料联合会地坪材料分会上海阳森精细化工有限公司富思特制漆（北京）有限公司昆山允盛工程有限贡任公司中原工学院汉高粘合剂有限公司麦克斯特建筑材料（北京）有限公司阿克苏诺贝尔特种化学（上海）有限公司北京敬业达新型建筑材料有限公司北京市市政工程研究院苏州工业园区装和技研建材科技有限公司北京市建筑材料质量监督检验站中国建筑科学研究院北京联合荣大工程材料有限责任公司北京市金鼎业新型建材有限公司纳尔特漆业（北京）有限公司北京贝思达工贸有限责任公司建筑材料工业技术情报研究所厦门冠耀建材有限公司北京航特表面技术工程有限责任公司南宝树脂（中国）有限公司本规
4、程主要起草人员：刘元新杨永起马利洋栾新刚王卫国冯金陵乔亚玲李娅吴为群熊佑明严兴李王军民王爱勤薛庆郑德煜韩全卫陈东唐章仁王全志邱光耀全毅金淼王景娜孙德聪本规程主要审查人员：林寿杨嗣信陈惠娟陆建文韦延年李永鑫蔡宏国张悻炯张晏清目次1总则12术语23基本规定34自流平地面设计44.1 一般规定44.2 构造设if45基层要求与处理65.1基层要求65.2基层处理66材料质量要求77水泥基或石膏基自流平砂浆地面施工87.1 施工条件87.2 施工工艺88环氧树脂或聚氨酯白流平地面施工108.1 施工条件108.2 施工工艺IO9水泥基自流平砂浆-环氧树脂或聚氨酯薄涂地面施工129.1 施工条件129.
5、2 施工工艺1210质量检验与验收1310.1 一般规定1310.2 主控项目1310.3 一般项目1410.4 验收15本规程用词说明16引用标准名录17附：条文说明19Contents1GeneralProvisions12 Terms23 BasicRequirements34 StructureDesignforSelf-levelingFlring44.1 GeneralRequirements44. 2StructureDesign45RequirementsandPreparationfortheBase65. 1RequirementsfortheBase66. 2Prepar
6、ationfortheBase66 QualityRequirementsforMaterials77 ConstructionforCementitiousSelMevelingmortarFlooringorGypsumBasedSelf-levelingmortarFlring87.1 ConstructionConditiGnS87.2 ConstructionTechnology88 ConstructionforEpoxyResinorPolyurethaneResinBasedSeif-levelingFloring101 .1ConstnictionConditions108
7、.2ConstructionTechnology109 ConstructionforCementitiousSelf-levelingMortarandEpoxyResinorPolyurethaneResinCoatingFlring121. 1ConstructionConditions129. 2ConstructionTechnology1210QualityInspectionandAcceptance131 0.1GeneralRequirements1310 .2DominantItems1310. 3GeneralItems1410.4QualityAcceptance15E
8、xplanationofWordinginThisSpecification16NormativeStandards17ExplanationofProvisions191总则.o.为保证自流平地面工程的设计和施工质量，规范施工工艺流程，制定本规程。1.0.2本规程适用于新建、扩建和改建的各类建筑室内自流平地面工程的设计、施工、质量检验与验收。1.0.3自流平地面工程的设计、施工与质量检验与验收，除符合本规程外，尚应符合国家现行有关标准的规定。2.0.1自流平地面self-levelingflring在基层上，采用具有自行流平性能或稍加辅助性摊铺即能流动找平的地面用材料，经搅拌后摊铺所形成的地
9、面。2. 0.2水泥基自流平砂浆地面cementitiousself-levelingmortarflooring由基层、自流平界面剂、水泥基自流平砂浆构成的地面。2.0.3石膏基自流平砂浆地面gypsumbasedself-levelingmortarflooring由基层、自流平界面剂、石膏基自流平砂浆构成的地面。2. 0.4环氧树脂自流平地面self-levelingepoxyresinflring由基层、底涂、自流平环氧树脂地面涂层材料构成的地面。2.1 .5聚氨酯自流平地面self-levelingpolyurethaneresin11ring由基层、底涂、自流平聚氨酯地面涂层材料构
10、成的地面。2.2 .6水泥基自流平砂浆-环氧树脂或聚氨酯薄涂地面cementitiousself-levelingmortarandepoxyresinorpolyurethaneresincoatingflring由基层、自流平界面剂、水泥基自流平砂浆、底涂、环氧树脂或聚氨酯薄涂等构成的地面。3基本规定3.0.1自流平地面工程应根据材料性能、使用功能、地面结构类型、环境条件、施工工艺和工程特点进行构造设计。当局部地段受到较严重的物理或化学作用时，应采取相应的技术措施。3.0.2自流平地面工程施工前应编制施工方案，并应按施工方案进行技术交底。3.0.3进场材料应提供产品合格证和有效的检验报告。
11、3.0.4不同品种、不同规格的自流平材料不应混合使用，严禁使用国家明令淘汰的产品。3.0.5有机类材料应贮存在阴凉、干燥、通风、远离火和热源的场所，不得露天存放和曝晒,贮存温度应为535t0无机类材料应贮存在干燥、通风、不受潮湿雨淋的场所。3.0.6施工单位应建立各道工序的自检、互检和专职人员检验制度，并应有完整的施工检查记录。4自流平地面设计4.1 一般规定4.1.1 水泥基自流平砂浆可用于地面找平层，也可用于地面面层。当用于地面找平层时，其厚度不得小于2.0mm；当用于地面面层时，其犀度不得小于5.0mm。4.1.2 石膏基自流平砂浆不得直接作为地面面层采用。当采用水泥基自流平砂浆作为地面
12、面层时，石膏基自流平砂浆可用于找平层，且厚度不得小于2.Omm.4.1.3 环氧树脂和聚氨酯自流平地面面层厚度不得小于0.8mm。4.1.4 当采用水泥基自流平砂浆作为环氧树脂或聚氨酯地面的找平层时，水泥基自流平砂浆强度等级不得低于C20。当采用环氧树脂或聚氨酯作为地面面层时，不得采用石膏基自流平砂浆作为其找平层。4.1.5 基层有坡度设计时，水泥基或石膏基自流平砂浆可用于坡度小于或等于1.5%的地面；对于坡度大于1.5%但不超过5%的地面，基层应采用环氧底涂撒砂处理，并应调整自流平砂浆流动度；坡度大于5%的基层不得使用自流平砂浆。4.1.6 面层分格缝的设置应与基层的伸缩缝保持一致。4.2
13、构造设计4.2.1 水泥基或石膏基自流平砂浆地面应由基层、自流平界面剂、水泥基或石膏基自流平砂浆层构成（图4.2.1）。4.2.2 环辄树脂或聚氨酯自流平地面应由基层、底涂层、中涂层、环氧树脂或聚氨酯自流平涂层构成（图4.2.2）。4.2.3 2.3水泥基自流平砂浆-环氧树脂或聚氨酯薄涂地面应由基层、自流平界面剂、水泥基自流平砂浆层、底涂层、环氧树脂或聚氨酯薄涂层构成（图4.2.3）。3-2砂浆地面构造图1基层：2一自海平界面剂；3一水泥基或石膏基自流平砂浆层自海平地面构造图1基层：2底涂层；3一中涂层;4 一环氧树脂或聚亚Ki自流平涂层图4.2.1水泥基或石膏基白流平图4.2.2环氧树脂或聚
14、第雨图4.2.3水泥基自流平砂浆环氯树脂或聚氨酯薄涂地面构造图1一基层，2一自流平界面剂；3水泥基自流平砂浆层；4-底涂层；5一环氧树脂或聚氨酯蹲涂层5基层要求与处理5.1 基层要求5.1.1 自流平地面工程施工前，应按现行国家标准建筑地面工程施工质量验收规范GB50209进行基层检查，验收合格后方可施L.5.1.2 基层表面不得有起砂、空鼓、起壳、脱皮、疏松、麻面、油脂、灰尘、裂纹等缺陷。5.1.3 基层平整度应用2m靠尺检查。水泥基和石膏基自流平砂浆地面基层的平整度不应大于4mm2m,环氧树脂和聚氨酯自流平地面基层的平整度不应大于3mm2mo5.1.4 基层应为混凝土层或水泥砂浆层，并应坚
15、固、密实。当基层为混凝土时,其抗压强度不应小于20MPa；当基层为水泥砂浆时，其抗压强度不应小于15MPa5.1.5 层含水率不应大于8%。5.1.6 楼地面与墙面交接部位、穿楼（地）面的套管等细部构造处，应进行防护处理后再进行地面施工。5.2 基层处理5.2.1当基层存在裂缝时，宜先采用机械切割的方式将裂缝切成20mm深、20mm宽的V形槽，然后采用无溶剂环氧树脂或无溶剂聚氨酯材料加强、灌注、找平、密封。5.2.2当混凝土基层的抗压强度小于20MPa或水泥砂浆基层的抗压强度小于15MPa时，应采取补强处理或重新施工。5.2.3当基层的空鼓面积小于或等于111时，可采用灌浆法处理；当基层的空鼓面积大于111时，应别除，并重新施工。6材料质量要求6.0.1水泥基自流平砂浆性能应符合现
