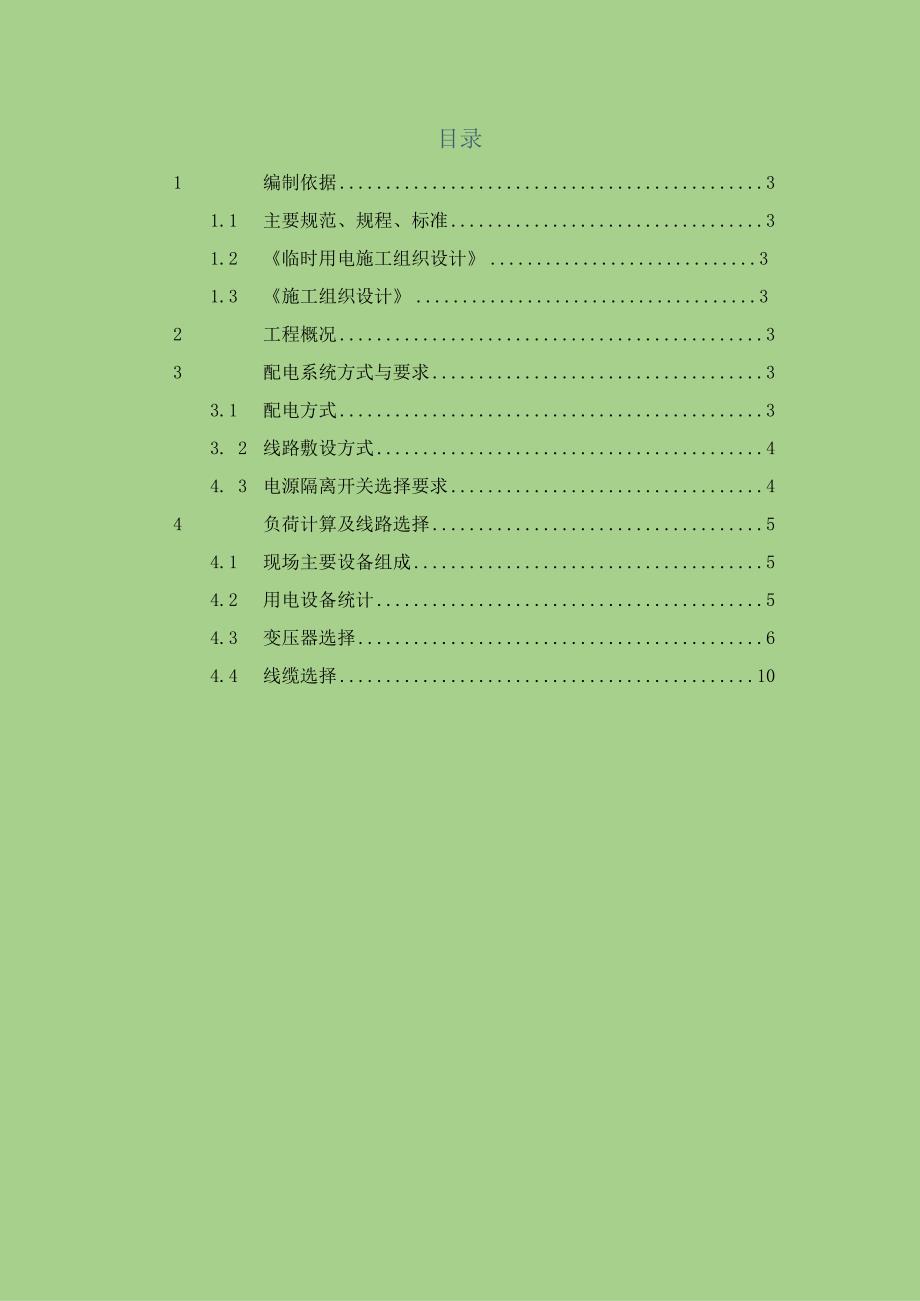

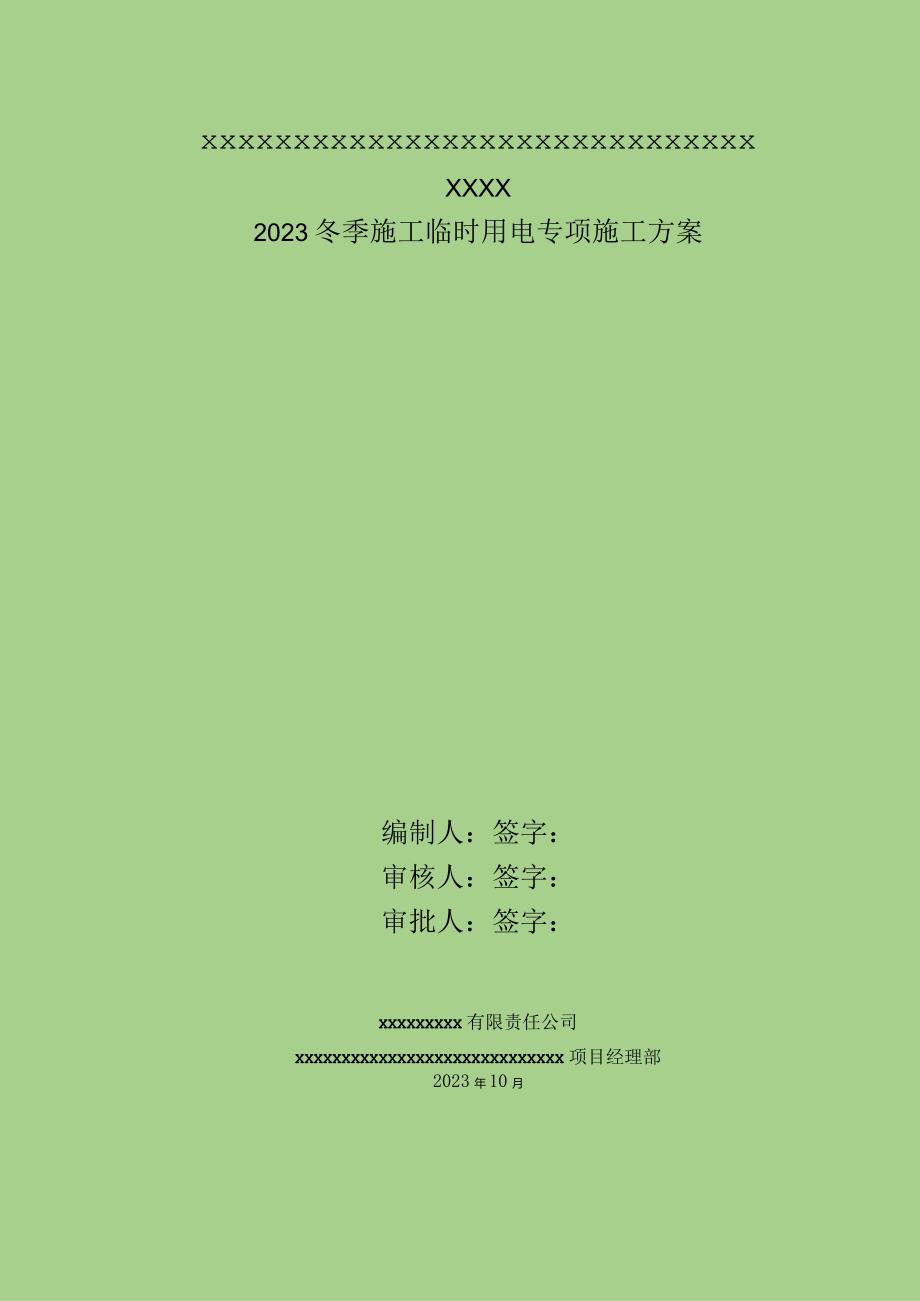

1、xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxXXXX2023冬季施工临时用电专项施工方案编制人:签字:审核人:签字:审批人:签字:XXXXXXXXX有限责任公司XXXXXXXXXXXXXXXXXXXXXXXXXXXXX项目经理部2023年10月目录1 编制依据31.1 主要规范、规程、标准31.2 临时用电施工组织设计31.3 施工组织设计32 工程概况33 配电系统方式与要求33.1 配电方式33. 2线路敷设方式44. 3电源隔离开关选择要求44负荷计算及线路选择54.1 现场主要设备组成54.2 用电设备统计54.3 变压器选择64.4 线缆选择101编制依据1.1主要规

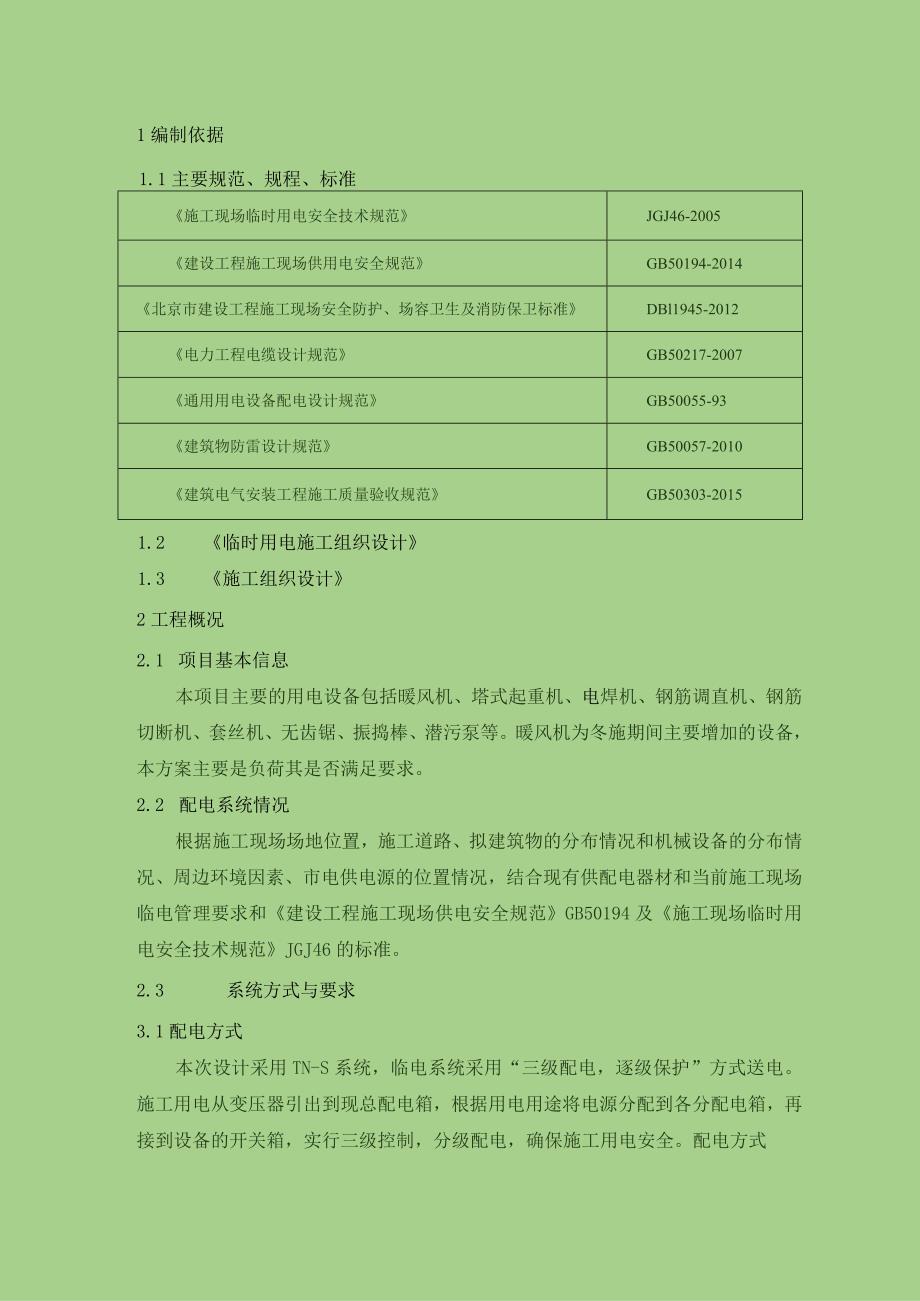

2、范、规程、标准施工现场临时用电安全技术规范JGJ46-2005建设工程施工现场供用电安全规范GB50194-2014北京市建设工程施工现场安全防护、场容卫生及消防保卫标准DBl1945-2012电力工程电缆设计规范GB50217-2007通用用电设备配电设计规范GB50055-93建筑物防雷设计规范GB50057-2010建筑电气安装工程施工质量验收规范GB50303-20151.2临时用电施工组织设计1.3施工组织设计2工程概况2.1 项目基本信息本项目主要的用电设备包括暖风机、塔式起重机、电焊机、钢筋调直机、钢筋切断机、套丝机、无齿锯、振捣棒、潜污泵等。暖风机为冬施期间主要增加的设备,本方

3、案主要是负荷其是否满足要求。2.2 配电系统情况根据施工现场场地位置,施工道路、拟建筑物的分布情况和机械设备的分布情况、周边环境因素、市电供电源的位置情况,结合现有供配电器材和当前施工现场临电管理要求和建设工程施工现场供电安全规范GB50194及施工现场临时用电安全技术规范JGJ46的标准。2.3 系统方式与要求3.1配电方式本次设计采用TN-S系统,临电系统采用“三级配电,逐级保护”方式送电。施工用电从变压器引出到现总配电箱,根据用电用途将电源分配到各分配电箱,再接到设备的开关箱,实行三级控制,分级配电,确保施工用电安全。配电方式采用放射式和树干式相结合的方式。3. 2线路敷设方式为满足安全

4、文明生产的需要,场内供电采用地埋电缆,以达到美观、整洁、便于施工、安全等效果,电缆直接埋地敷设的深度不应小于O.7m。埋地电缆在穿越建筑物、构筑物、道路等易受机械损伤、介质腐蚀场所及引出地面从2.Om高到地下0.2m处,必须加设防护套管,防护套管内径不应小于电缆外径的L5倍。本工程中电缆大多采用埋地的方式,在电缆上方需设置电缆标识。4. 3电源隔离开关选择要求(1)所使用的电源隔离开关有DZ型系列及DCM系列隔离开关用作电源隔离开关的电器选用时的选择要点:a.额定电压Ue不低于配电线路的额定电压;b.额定电流Ie不大于配电线路的计算电流Ijp;c.动、热稳定电流大于实际可能承受的短路电流。(2

5、)断路器的选择要求a.断路器的额定电压Ue不低于配电线路的额定电压。b.断路器的额定电流(含脱扣器整定额定电流In)Ie不于小配电线路的实在电流Ijp。c.断路器的极限分断能力(电流),即极限分断电流值应不小于电气路最大短路电流。d.断路器作短路保护时,其瞬动脱扣器整定电流Inm应不小于电气线路最大瞬时工作电流Ilm,即:InmK2Ilm,式中K2为可靠系数,一般情况下K2l,但应小于线路末端单相短路电流Iddo漏电保护器的选择开关箱漏电保护器动作电流的配置与选择:施工现场临时用电安全技术规范(JGJ46-2005)第8.2.10条中规定:开关箱中漏电保护器的额定漏电动作电流不应大于30mA,

6、额定漏电动作时间不应大于0.1s。使用于潮湿和有腐蚀介质场院所的漏电保护器应采用防溅型产品,其额定漏电动作电流应不大于15mA,额定动作时间不应大于0.Iso因此,三级配电箱漏电动作电流选择30mA0.1S。b.分配电箱漏电保护器动作电流的配置与选择:施工现场临时用电安全技术规范(JGJ46-2005)第8.2.11条规定:总配电箱中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAS。因此二级(分)配电箱漏电动作电流选择50mA0.1S。c.总配电箱漏电保护器动作电流的配置与选择:、根据二级(分)配电箱漏电

7、保护器的选取原则,因此一级配电箱漏电动作电流选择150mA0.2Sod.电源采用漏电保护器做分级保护时,应满足上、下级开关动作的选择性。一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流。4负荷计算及线路选择4.1 现场主要设备组成施工设备:塔式起重机、潜水泵、钢筋调直机、振捣棒、暖风机等。生活设备:空调、照明、办公设备等。4.2 用电设备统计用电名称功率(KW)数量需要系数KX功率因数cos功率因数正切值tan空调1.418610.651.17灯具0.03610410.651.17电炒锅5410.651.17电蒸箱12510.651.17交流电焊机5.580.750.65

8、1.17无齿锯4.820.750.651.17木工刨床320.750.651.17塔式起重机8580.750.71.02钢筋调直机5.520.750.71.02钢筋弯曲机2.260.750.71.02砂轮切割机2.220.750.651.17钢筋切断机5.540.750.651.17钢筋套丝机360.750.651.17振捣棒1100.70.651.17空压机7.540.750.651.17平板振捣器1.120.750.651.17消防水泵18.520.750.651.17试验设备3010.750.780.8照明设备360.70.651.17暖风机30320.750.71.024.3变压器选择

9、计算公式Pi产1.24(K1J+K2P2)(用电量计算)P支二1.05XP计(选择变压器)100OP1 I=.y3UIcos将Ul380V、cos=0.75代入上式中可得:I1=2.03PPi-计算总用电量(kwh)P1-全部施工动力用电设备额定功率用电量之和P2-电焊机额定容量(KVA)K1全部施工动力用电设备同时使用系数K2电焊机同时使用系数cos一用电设备功率因素,施工最高为0.75-0.78,一般为0.65-0.75P受一一变压器容量1.05-功率损失系数U1线路工作电压值Ii线路工作电流值增加暧风机涉及到的箱变为1#变压器、2#变压器、3#变压器(1) 1#变压器总配电箱分配电箱设备

10、名称额定功率数量A4Bl塔吊851交流电焊机5.51插入式振捣棒1.54空压机7.51平板振捣棒1.11暖风机104Bll钢筋弯曲机2.51钢筋切断机31钢筋套丝机101钢筋调直机91B12塔吊851插入式振捣棒1.54交流电焊机5.51木工刨床31无齿锯4.81空压机7.51平板振捣棒1.11暖风机304P1=324KWK1-=0.5X(324/0.75)=216cosPi=l.24(K1-+K.P2)=1.24216=267.84KVAcosP交二1.05XP计=1.05X267.84=281.23KV故施工现场提供的320KVA变压器满足需求。(2) 4#箱变(箱变在对面园区,建设单位引

11、进了240电缆)总配电箱分配电箱设备组设备功率(KW)数量A5B2插入式振捣棒1.54交流电焊机5.51空压机7.51平板振捣器1.11暖风机304塔吊851B4插入式振捣棒1.54交流电焊机5.51空压机7.51平板振捣器1.11无齿锯4.83木工刨床39暖风机304塔吊851P1=332瓦上”=0.5X(332/0.75)=221.3cosPil=l.24(Ki-+K2P2)=1.24221.3=274.45KVAcosP至=L05XP计=L05X303=288.18KVA故施工现场提供的320KVA变压器满足需求。(3) 2#箱变总配电箱分配电箱设备组设备功率(KW)数量A7B5钢筋切断

12、机2.51钢筋弯曲机2.52钢筋套丝机101钢筋调直机91B6交流电焊机5.51插入式振捣棒1.54空压机7.51平板振捣器1.11暖风机304塔吊851B7交流电焊机5.51插入式振捣棒1.54空压机7.51平板振捣器1.11暧风机304塔吊851P1=366KWK1-=0.5X(366/0.75)=244cosPi+=l.24(氏悬+K2P2)=1.24244=302.56KVAP交二L05XP计二L05X267.84=317.69KVA故施工现场提供的320KVA变压器满足需求。(4) 3#箱变总配电箱分配电箱设备组设备功率(KW)数量A8B8交流电焊机5.51插入式振捣棒1.54空压机7.51平板振捣棒1.11暖风机304塔吊851B9钢筋切断机2.51钢筋弯曲机2.52钢筋套丝机101钢筋调直机91BlO交流电焊机5.51插入式振捣棒1.54空压机7.51平板振捣棒1.11暖风机304塔吊851B3钢筋弯曲机31钢筋套丝机101钢筋调直机91钢筋切断机31XPl=342KWKI江二0.5X(342/0.75)=228cosPH=L24(K1K3P2)=L24X228=282.72KVAP交二L05XP计=L05X228.72=296.86KVA故施工现场提供的320KVA变压器满足需求。(5) 4线
