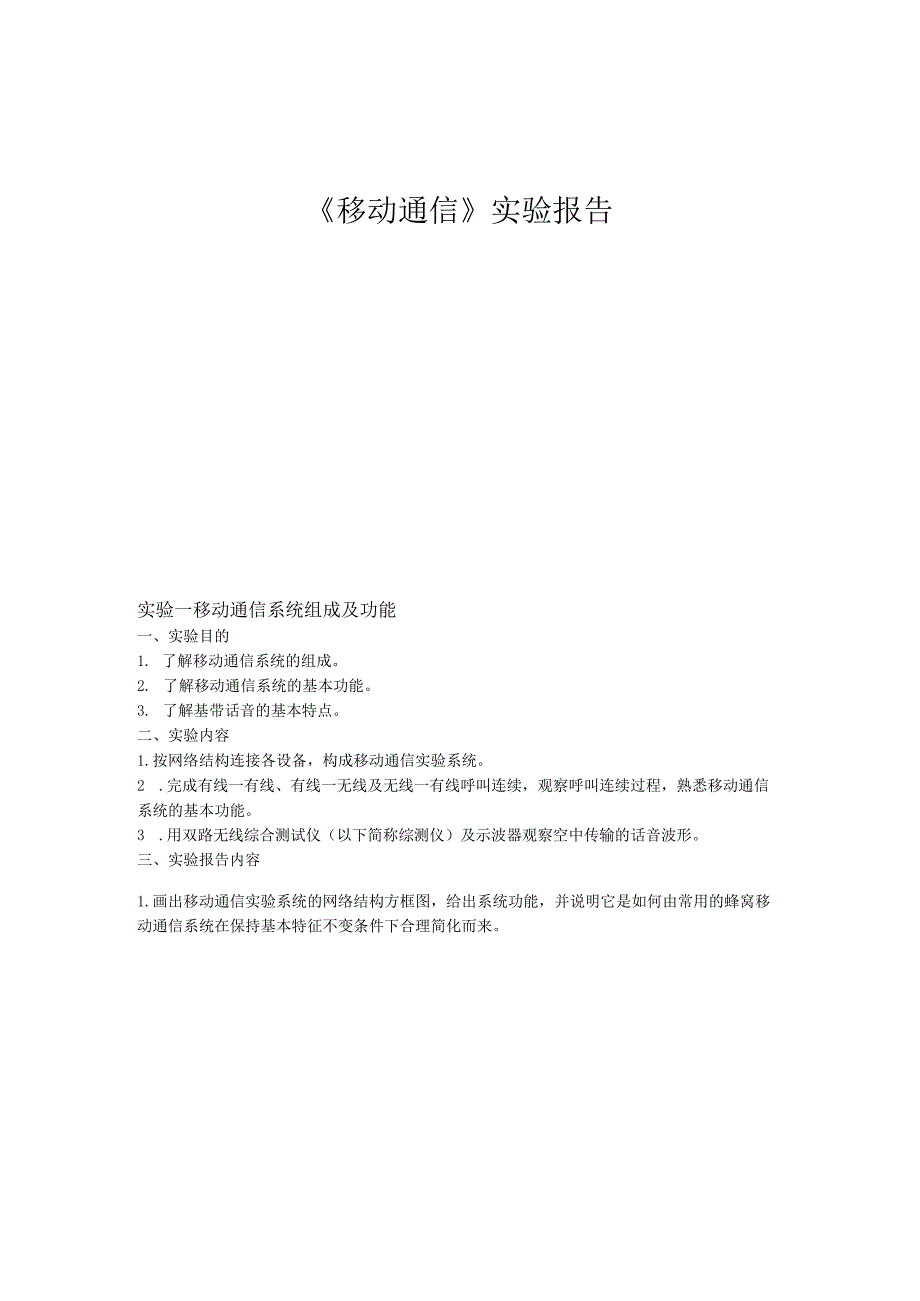

1、移动通信实验报告实验一移动通信系统组成及功能一、实验目的1. 了解移动通信系统的组成。2. 了解移动通信系统的基本功能。3. 了解基带话音的基本特点。二、实验内容1.按网络结构连接各设备，构成移动通信实验系统。2 .完成有线一有线、有线一无线及无线一有线呼叫连续，观察呼叫连续过程，熟悉移动通信系统的基本功能。3 .用双路无线综合测试仪（以下简称综测仪）及示波器观察空中传输的话音波形。三、实验报告内容1.画出移动通信实验系统的网络结构方框图，给出系统功能，并说明它是如何由常用的蜂窝移动通信系统在保持基本特征不变条件下合理简化而来。TELTELMS ( Mobile Station ) BS (

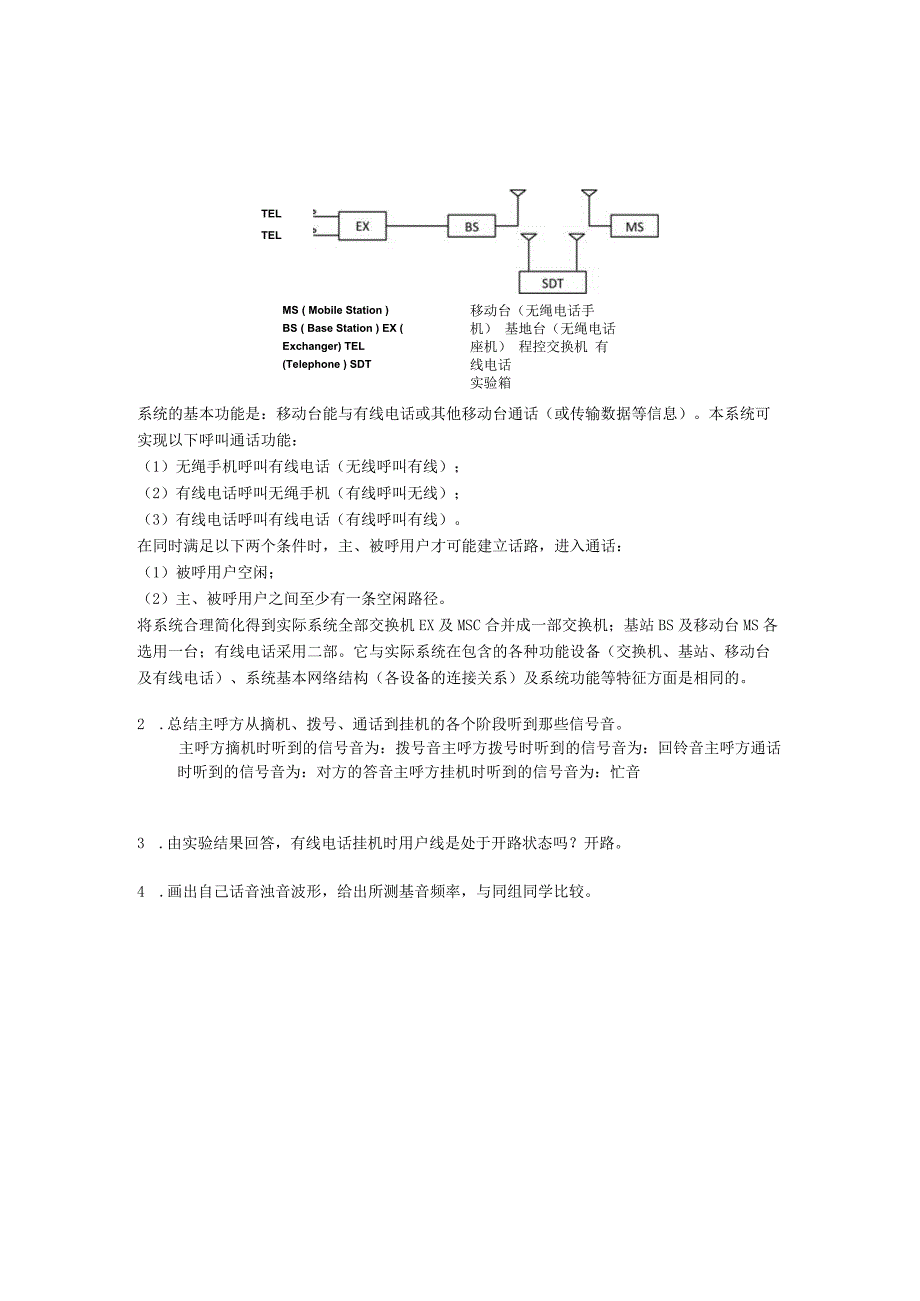

2、Base Station ) EX ( Exchanger) TEL (Telephone ) SDT移动台（无绳电话手机） 基地台（无绳电话座机） 程控交换机 有线电话实验箱系统的基本功能是：移动台能与有线电话或其他移动台通话（或传输数据等信息）。本系统可实现以下呼叫通话功能：（1）无绳手机呼叫有线电话（无线呼叫有线）；（2）有线电话呼叫无绳手机（有线呼叫无线）；（3）有线电话呼叫有线电话（有线呼叫有线）。在同时满足以下两个条件时，主、被呼用户才可能建立话路，进入通话：（1）被呼用户空闲；（2）主、被呼用户之间至少有一条空闲路径。将系统合理简化得到实际系统全部交换机EX及MSC合并成一部交换

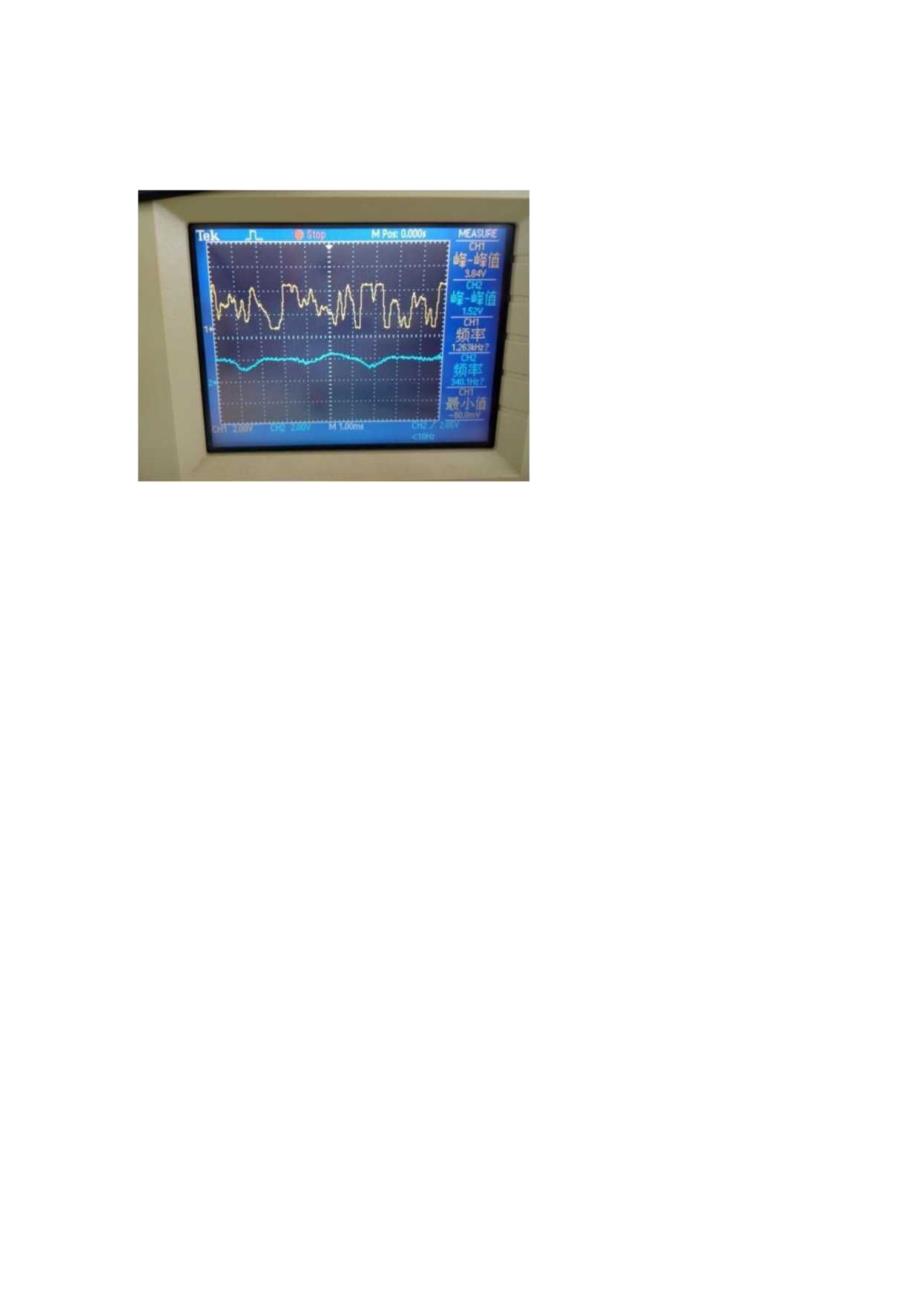

3、机；基站BS及移动台MS各选用一台；有线电话采用二部。它与实际系统在包含的各种功能设备（交换机、基站、移动台及有线电话）、系统基本网络结构（各设备的连接关系）及系统功能等特征方面是相同的。2 .总结主呼方从摘机、拨号、通话到挂机的各个阶段听到那些信号音。主呼方摘机时听到的信号音为：拨号音主呼方拨号时听到的信号音为：回铃音主呼方通话时听到的信号音为：对方的答音主呼方挂机时听到的信号音为：忙音3 .由实验结果回答，有线电话挂机时用户线是处于开路状态吗？开路。4 .画出自己话音浊音波形，给出所测基音频率，与同组同学比较。Jk,频率.74a?3J6V滞峰峰值3/6V-CfH-实验二多信道共用、空闲信道
4、选取方式一、实验目的通过对移动通信教学实验系统的测量，了解一般移动通信系统无线多信道共用、空闲信道选取方式。二、实验内容1.用综测仪自动跟踪测量无绳电话呼叫连续各阶段的工作信道，了解其多信道共用、空闲信道选取方式。2.用综测仪自动跟踪测量无绳电话通话状态下切换频道操作后通话信道的改变，了解其切换频道功能。三、实验报告内容1 .总结本实验系统的无绳电话空闲信道选取方式。本实验中无绳电话采用专用呼叫信道方式，在挂机状态下座机及手机都守候在自己的专用信道上，座机还时分扫描其他19个通话信道，检测并记录其中的空闲信道。当手机主呼或被呼时，座机通过呼叫信道给手机指定存储的一个空闲信道作为通话信道，座机和
5、手机的收发信机由呼叫信道转移到该通话信道。在后续的拨号及通话过程中一直占用该通话信道，直至挂机返回呼叫信道守候。2 .总结本实验系统的无绳电话在通话状态下信道切换的变换规律，并回答当下一个信道已被其它电台占用成为忙信道时还会切换到该信道吗？如果4信道是忙信道，就切换7信道。所以当下一个信道已被其它电台占用成为忙信道时不会切换到该信道。实验三无线数字信令一、实验目的通过对无绳电话的测量，了解一般移动通信系统无线数字信令的基本概念，包括数字信令调制方式、帧结构及传输协议等概念。二、实验内容1 .用双踪示波器通过综测仪观测无绳电话无线数字信令波形，了解数据的副载波调制方式及数字信令帧结构。2 .用双
6、踪示波器通过综测仪观测无绳电话无线数字信令传输协议。三、实验报告内容1 .给出以下几种操作的无线数字信令传输过程图，并注明在实验箱上查到的无绳电话系统16位ID码，与图中1DH、IDL及瓦比较。最后总结出数字信令典型帧结构和信令传输过程。(1)手机拨号码1；(2)手机拨号码3；(3)手机拨号码9；(4)手机进行“闪断”操作(5)手机挂机。2 .根据信令传输过程中，I因接收误码导致消息帧重发2次以上的现象，回答数字信令传输采用何种差错控制方式。数字信令传输采用检错重发，常称为自动请求重发ARQ(AUtOmatiCRePeatReqUeSt)差错控制方式。实验四信令系统一、实验目的通过对移动通信教
7、学实验系统的测量，了解一般移动通信系统的信令系统的基本概念。二、实验内容1 .用示波器观测无绳座机用户线信令。2 .用示波器观测手机操作时座机对手机一一座机之间无线数字信令与座机一一交换机之间用户线信令的转换、转发。3 .用示波器观测手机主呼有线电话的呼叫接续信令传输全过程。三、实验报告内容1 .画出手机呼叫有线电话的呼叫连续过程图，说明信令的传输、转发、交互及控制过程，了解移动通信实验系统的信令系统构成及呼叫接续信令过程。2 .给出实际采用的小型程控交换机用户线信令的种类及参数，说明与PSTN程控交换机用户线信令在细节上的差别，并分析为什么能正常工作。PSTN程控交换机用户线信令：（1）监视
8、信令.馈电电压为-48VDC,用户环路电阻（包括话机摘机电阻）小于2000。，交换机向电话机直流馈电电流（环路电流）18-5OmA（电话机摘机门限电流约10mA）.铃流：253Hz正弦波，有效值9015VAC.拨号音：45025HZ连续信号，电平为-103dBm.忙音：45025Hz.0.7秒断续（0.35秒送、0.35秒断）信号，电平为-103dBu.回铃音:450Hz25Hz.5秒断续（1秒送、4秒断）信号，电平为T03dBm（2）地址信令（拨号信令） .直流脉冲信号（己不常用，略） .双音多频（DTMF：DualToneMulti-Frequency）信号，本实验系统中采用的小型程控交换
9、机用户线信令总体上符合以上标准，只在以下细节上有差别，但是它的使用完全正常。 .馈电电压约为24VDC,比PSTN交换机的48VDC低。这是因为其用户线短，线路压降小，24VDC电压己足够使用。 .发出的450HZ信号音为方波。由于450HZ信号音（包括拨号音，回铃音及忙音）是发给用户听的指示音，其波形不理想不影响用户听觉对其含义的判断。 .铃流为50Hz,有效值70YAC。由于用户线不长，电话能正常振铃。3.回答本实验系统的无线信道及用户线有线信道的信令是共路信令还是随路信令。专用呼叫信道上传送的是共路信令。无线信道包括1个专用呼叫信道及19个通话信道，无线通话信道及有线用户线信道上，信令与用户信息以时分方式在同一信道上传输，都属于随路信令。
