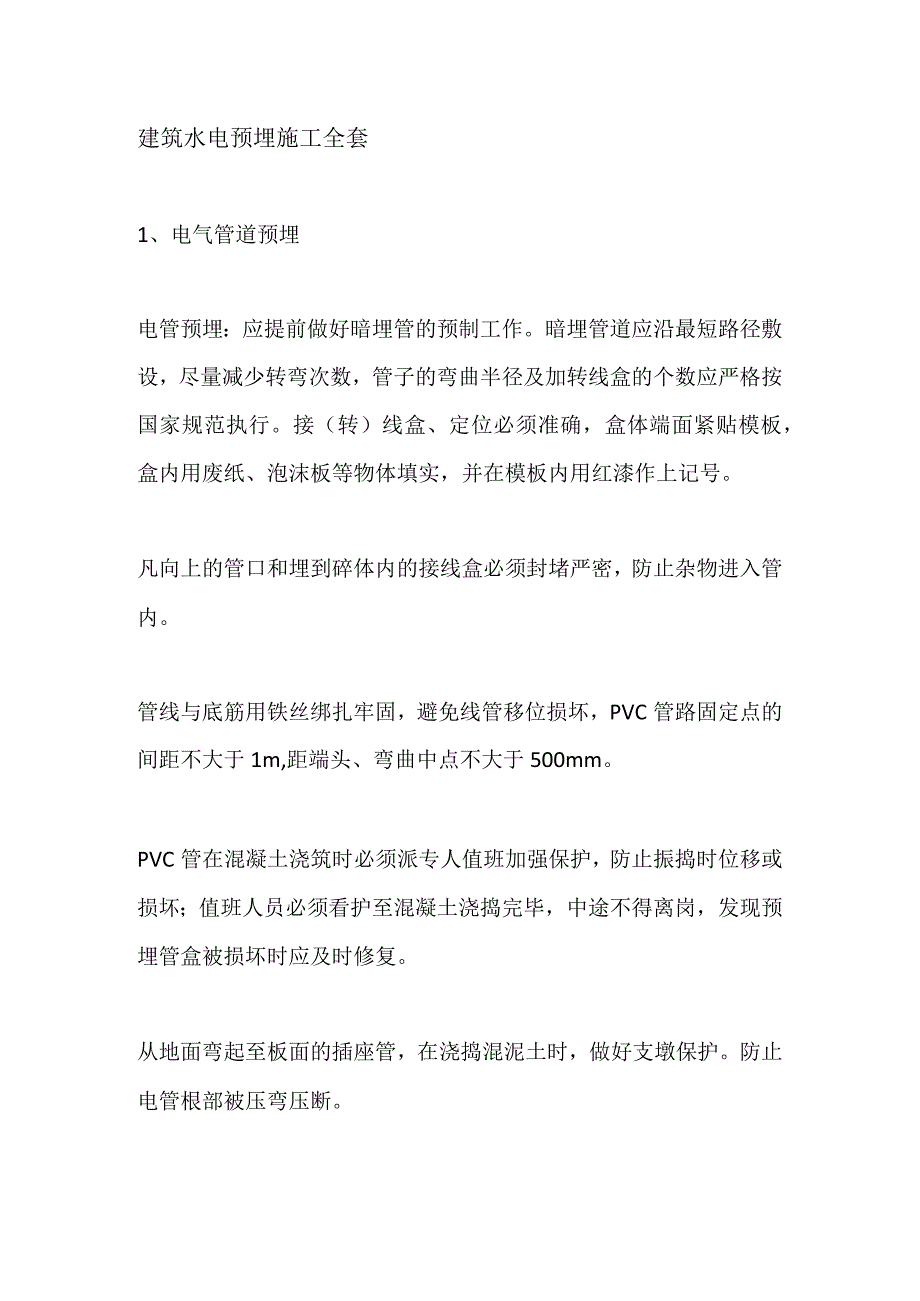

1、建筑水电预埋施工全套1、电气管道预埋电管预埋：应提前做好暗埋管的预制工作。暗埋管道应沿最短路径敷设，尽量减少转弯次数，管子的弯曲半径及加转线盒的个数应严格按国家规范执行。接（转）线盒、定位必须准确，盒体端面紧贴模板，盒内用废纸、泡沫板等物体填实，并在模板内用红漆作上记号。凡向上的管口和埋到碎体内的接线盒必须封堵严密，防止杂物进入管内。管线与底筋用铁丝绑扎牢固，避免线管移位损坏，PVC管路固定点的间距不大于1m,距端头、弯曲中点不大于500mm。PVC管在混凝土浇筑时必须派专人值班加强保护，防止振捣时位移或损坏；值班人员必须看护至混凝土浇捣完毕，中途不得离岗，发现预埋管盒被损坏时应及时修复。从地

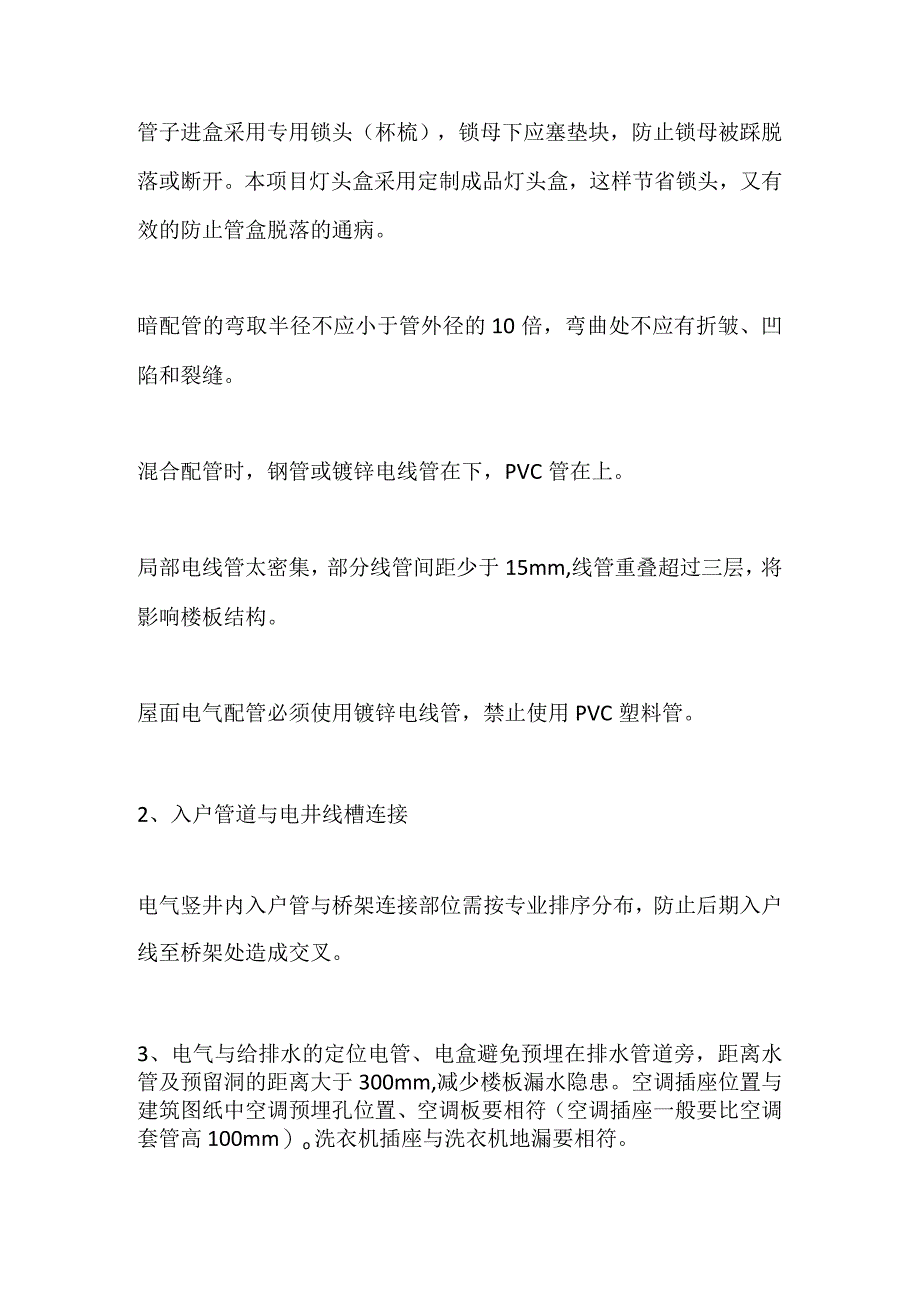

2、面弯起至板面的插座管，在浇捣混泥土时，做好支墩保护。防止电管根部被压弯压断。管子进盒采用专用锁头（杯梳），锁母下应塞垫块，防止锁母被踩脱落或断开。本项目灯头盒采用定制成品灯头盒，这样节省锁头，又有效的防止管盒脱落的通病。暗配管的弯取半径不应小于管外径的10倍，弯曲处不应有折皱、凹陷和裂缝。混合配管时，钢管或镀锌电线管在下，PVC管在上。局部电线管太密集，部分线管间距少于15mm,线管重叠超过三层，将影响楼板结构。屋面电气配管必须使用镀锌电线管，禁止使用PVC塑料管。2、入户管道与电井线槽连接电气竖井内入户管与桥架连接部位需按专业排序分布，防止后期入户线至桥架处造成交叉。3、电气与给排水的定位电

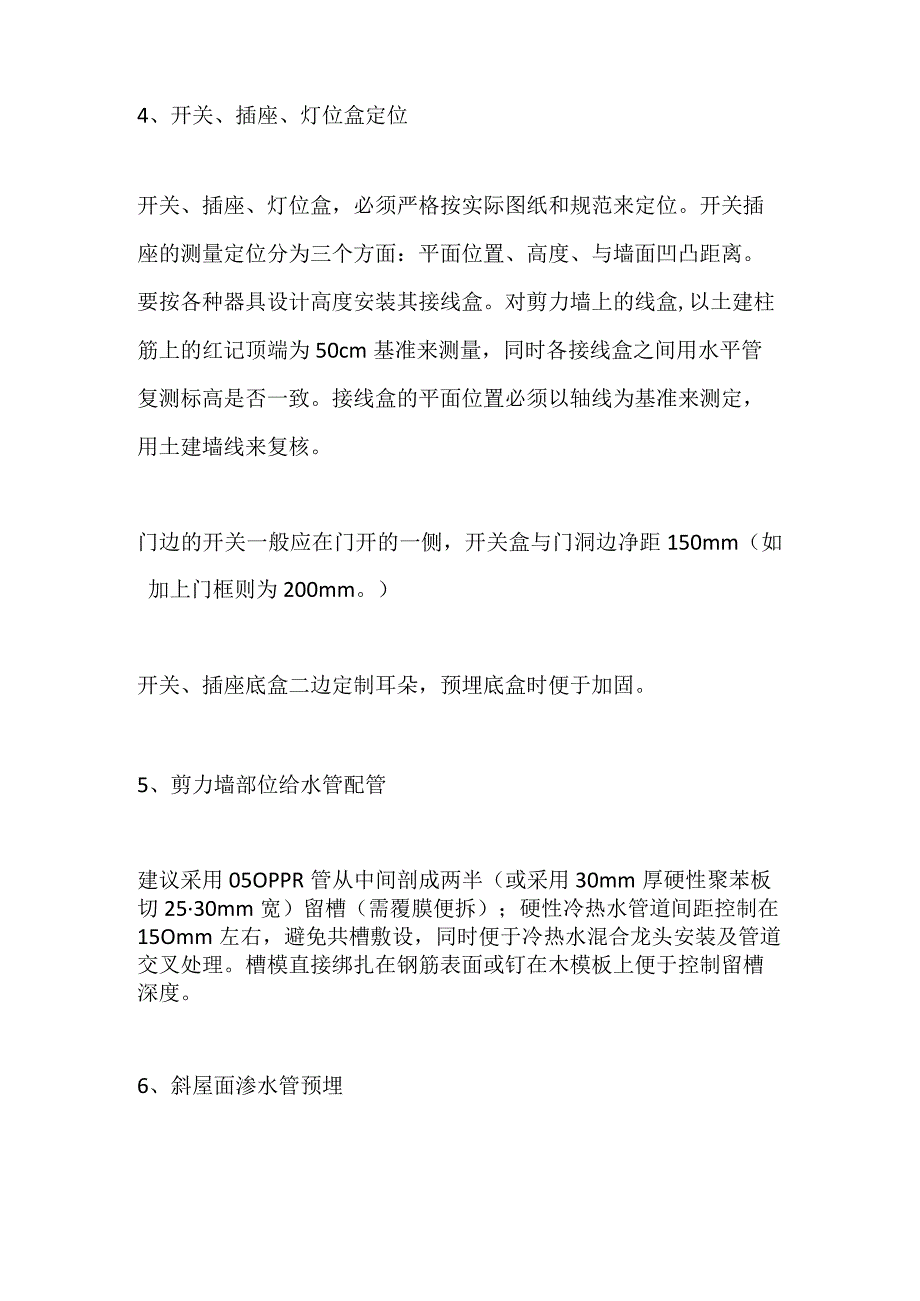

3、管、电盒避免预埋在排水管道旁，距离水管及预留洞的距离大于300mm,减少楼板漏水隐患。空调插座位置与建筑图纸中空调预埋孔位置、空调板要相符（空调插座一般要比空调套管高100mm）o洗衣机插座与洗衣机地漏要相符。4、开关、插座、灯位盒定位开关、插座、灯位盒，必须严格按实际图纸和规范来定位。开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。要按各种器具设计高度安装其接线盒。对剪力墙上的线盒,以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。门边的开关一般应在门开的一侧，开关盒与门洞边净距15
4、0mm（如加上门框则为200mm。）开关、插座底盒二边定制耳朵，预埋底盒时便于加固。5、剪力墙部位给水管配管建议采用05OPPR管从中间剖成两半（或采用30mm厚硬性聚苯板切2530mm宽）留槽（需覆膜便拆）；硬性冷热水管道间距控制在15Omm左右，避免共槽敷设，同时便于冷热水混合龙头安装及管道交叉处理。槽模直接绑扎在钢筋表面或钉在木模板上便于控制留槽深度。6、斜屋面渗水管预埋7、剪力墙二次配管安装工作注意事项：1）禁止使用切割机在剪力墙位置切割作业。2）禁止切断结构钢筋。3）剪力墙位置线盒安装高度同固化图一致，左右尺寸偏差W30mmo4）预埋安装完成后，立即完成洞口收边收口封堵工作。二、砌体
5、配管砌体配管，埋设深度与建筑物、构筑物表面的距离不应小于15mmo电管入盒采用专用锁头。电管在砌体上安装要求用水泥钉固定，补槽后电管处贴网格布以防墙体开裂。进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管,埋设深度与砖墙砌体表面的距离不小于1520mm;线管排列整齐、间距均匀（管与管之间间距21Omm）、安装牢固；在距配电箱底壳150200mm范围内设管卡，中间直线段管卡间的最大距离W600mm;配管安装固定完成后，线槽部分做甩浆处理然后使用细石子素混凝土找补平整，然后挂钢丝网，钢丝网于线槽两边NlOOmm。管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严
6、禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。砌体配管施工前，要求土建必须在墙面打灰饼，确定墙体抹灰厚度。线盒定位标高控制采用激光墨线仪，同一室内同标高底盒标高差控制在05mm；并列插座开关面板高度差00.5mm,线盒间距25mm；厨卫间底，生活阳台和其他功能房间底盒根据饰面材料确定出墙面距离（以相对于饰面5mm0为宜）。三、底盒定位四、水电施工图套图检查定位水施图和电施图叠加，检查洗衣机插座和洗衣机地
7、漏是否合理;空调插座和空调孔洞及空调板是否合理。如阳台洗衣机插座和阳台排水立管有冲突，洗衣机插座移位到另一面墙。五、给排水一一套管1、管道穿过地下室或地下构筑物外墙处，应采用防水套管。一般可用刚性防水套管，有振动之处应选用柔性防水套管。2、钢套管直径小于DN300以下时是不用设置加强筋的，管径大于DN300时则应该设置加强筋。3、套管安装后，两端必须进行封堵保护以防止杂物灌入堵塞管道。4、空调套管使用预制件进行施工。5、地下室后浇带的位置不要预埋套管，因为后浇带的位置墙体加厚。6、多根套管埋，二端采用钢筋加固措施，防套管变形。7、套管安装后管口两边应伸出墙、梁、柱面5cm10cm,制作套管前必
8、须对管道进行充分除锈。套管切割后需除毛刺（将切割好的钢管的管口用打磨机除去管口毛刺）。8、电梯基坑底排水管预埋，注意管口做好封堵。六、给排水一一同层排水同层排水的应用即降低了工程成本（包括材料成本和人工成本）,缩短了工程施工时间。同时有效地解决了排水管道结构渗水的难题。七、给排水一一给水管道碎板压槽在混凝土板浇捣时，为避免后期装修时抬高室内地面高度，施工方应按照图纸上的管道走向进行压槽处理，压槽时不能压太深,避免影响结构安全。八、给排水一一砌体配管1、按图施工，定点定位必须准确。2、冷热水管道必须有15Omm的间距。3、冷热水管道出水口必须根据选用的卫生器具确定间距；避免后期卫生器具无法安装。
9、4、管井内热水管必须做好保温。九、总结(一)水电预埋前质量控制总结1、进行质量意识的教育：落实及贯彻有关水电施工要求及规范化、标准化施工。2、加强对班组的培训：班组是直接的操作者，只有他们的管理水平和技术实力提高了,工程质量才能达到既定的目标，因此要着重对班组进行技术培训和质量教育，帮助班组提高管理水平。项目对班组长及主要施工人员，按不同专业进行技术、工艺、质量进行综合培训，未经培训或培训不合格的班组不允许进场施工。3、做好技术交底：在工程开工前，组织质量技术交底，将工程概况，各工序的施工方法、施工工艺及技术措施等向工长进行详细技术交底，并向项目全体工人进行交底。4、熟悉设计图纸：做好机电预留
10、预埋施工的预控是首项基础工作，施工人员必须熟悉设计图纸、施工工艺等。安装图必须与固化后的建筑图（开发商交付业主图）叠图一一满足功能需求。5、严格控制设备材料的采购：首先,选择合格的供货商及产品；其次，材料进场报验，选用的材料，必须经甲方书面认可后，方可进行采购；再次，采购的各种材料、半成品按照合同及国家地方的有关规范要求，具有生产厂家提供的产品合格证、检测报告和使用说明书。对现场甲供材料进场同样必须严格检查，合格方可收货。（二）样板引路制度1、所有施工标段进场施工前，必须首先选好样板区的位置，并做好样板。2、标准层施工前必须先确定样板间，样板间施工完成并通过项目部验收之后方可进行大面积施工。（三）施工节点检查所有施工每到一个检查节点，施工方必须通知项目部对现场施工检查验收，通过验收后方可继续下一道工序。防雷接地：基础防雷接地焊接；首层均压环、等电位焊接；标准层均压环、等电位；屋顶层避雷网焊接。首层、标准层水电预留预埋（线管和套管、洞口预留预埋）；室内砌体预埋（线盒、箱体安装，砌体配管，穿墙套管安装）。
