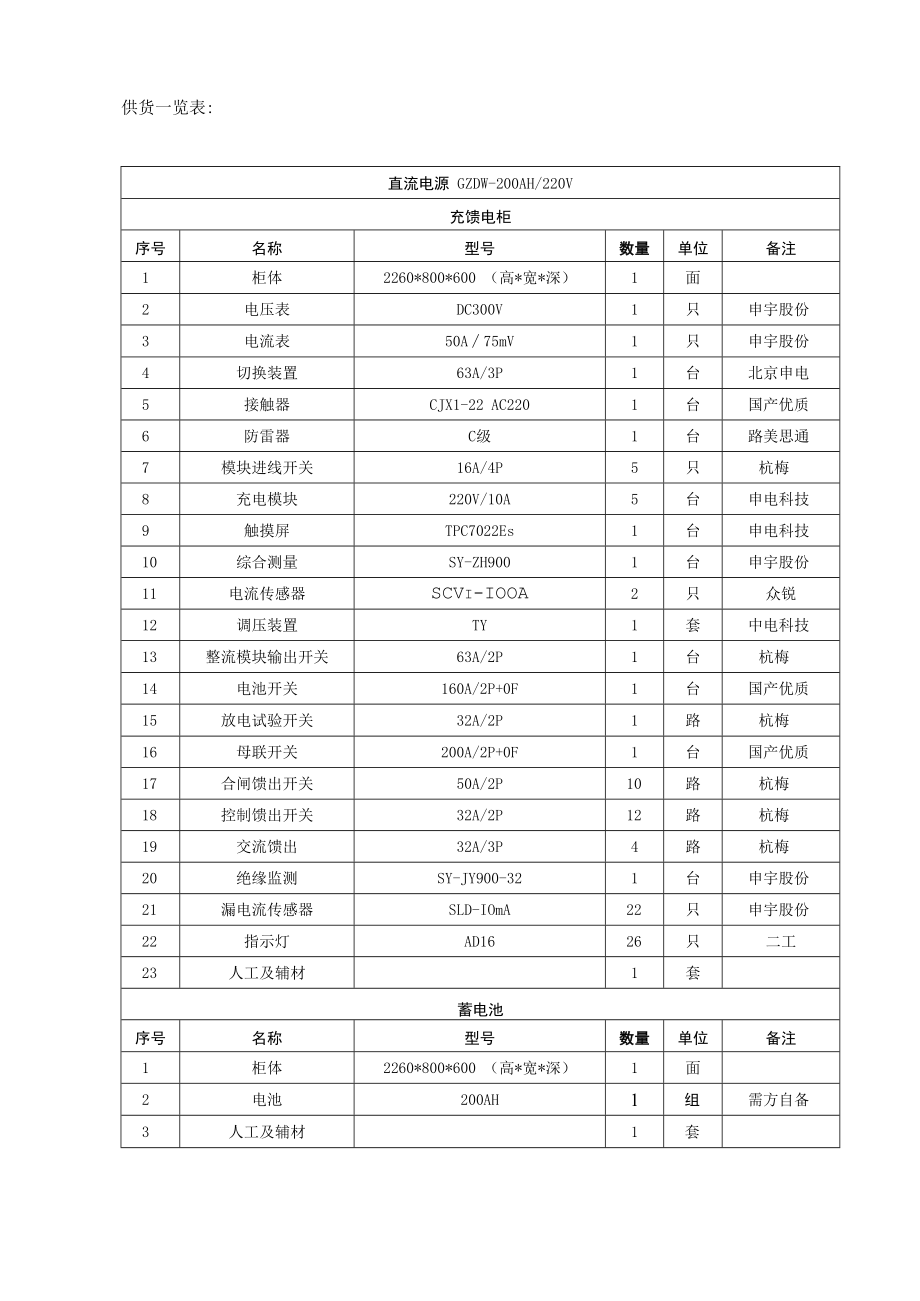

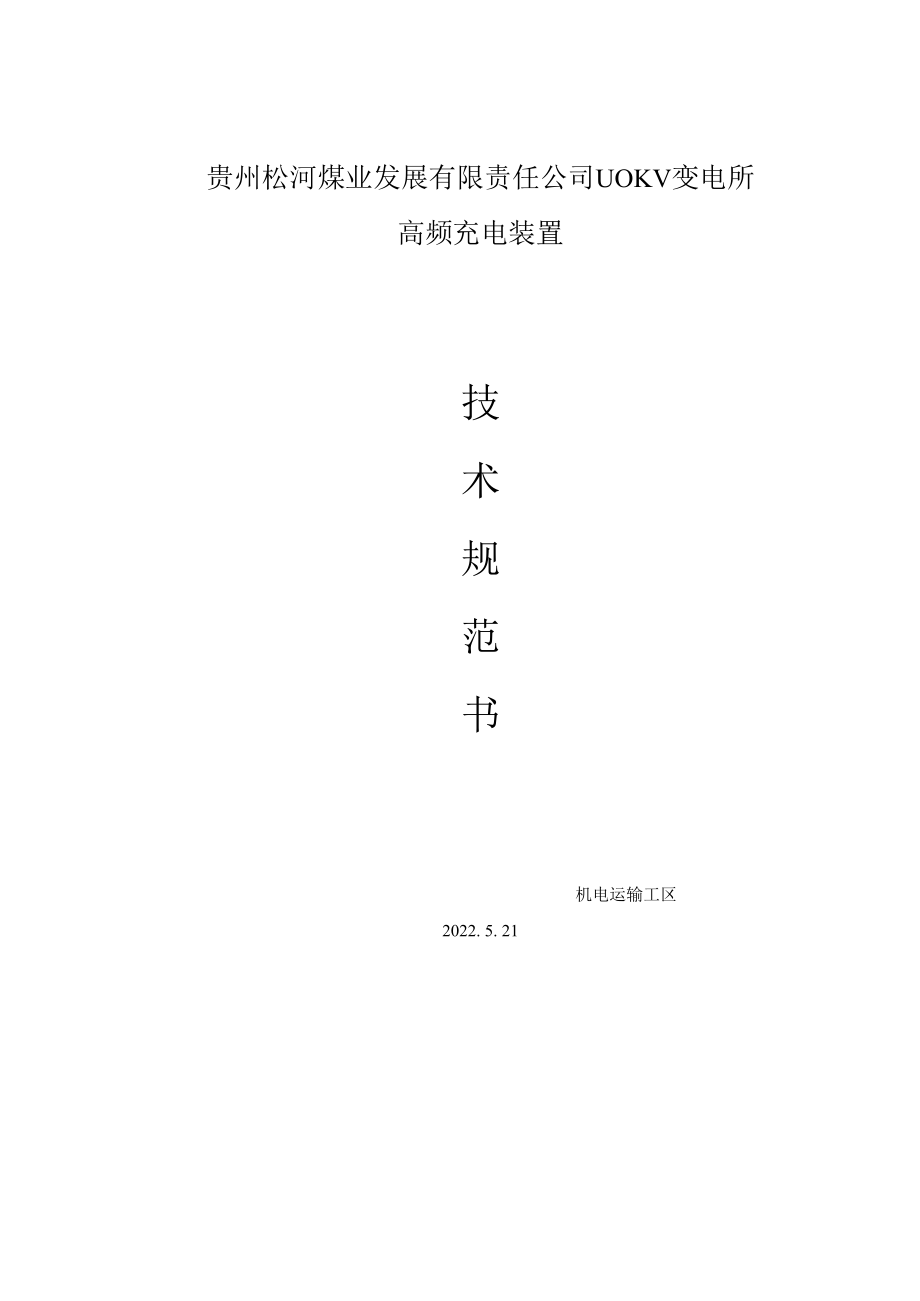

1、贵州松河煤业发展有限责任公司UOKV变电所高频充电装置技术规范书机电运输工区2022. 5. 21供货一览表:直流电源 GZDW-200AH/220V充馈电柜序号名称型号数量单位备注1柜体2260*800*600 (高*宽*深)1面2电压表DC300V1只申宇股份3电流表50A75mV1只申宇股份4切换装置63A/3P1台北京申电5接触器CJX1-22 AC2201台国产优质6防雷器C级1台路美思通7模块进线开关16A/4P5只杭梅8充电模块220V/10A5台申电科技9触摸屏TPC7022Es1台申电科技10综合测量SY-ZH9001台申宇股份11电流传感器SCVi-IOOA2只众锐12调压

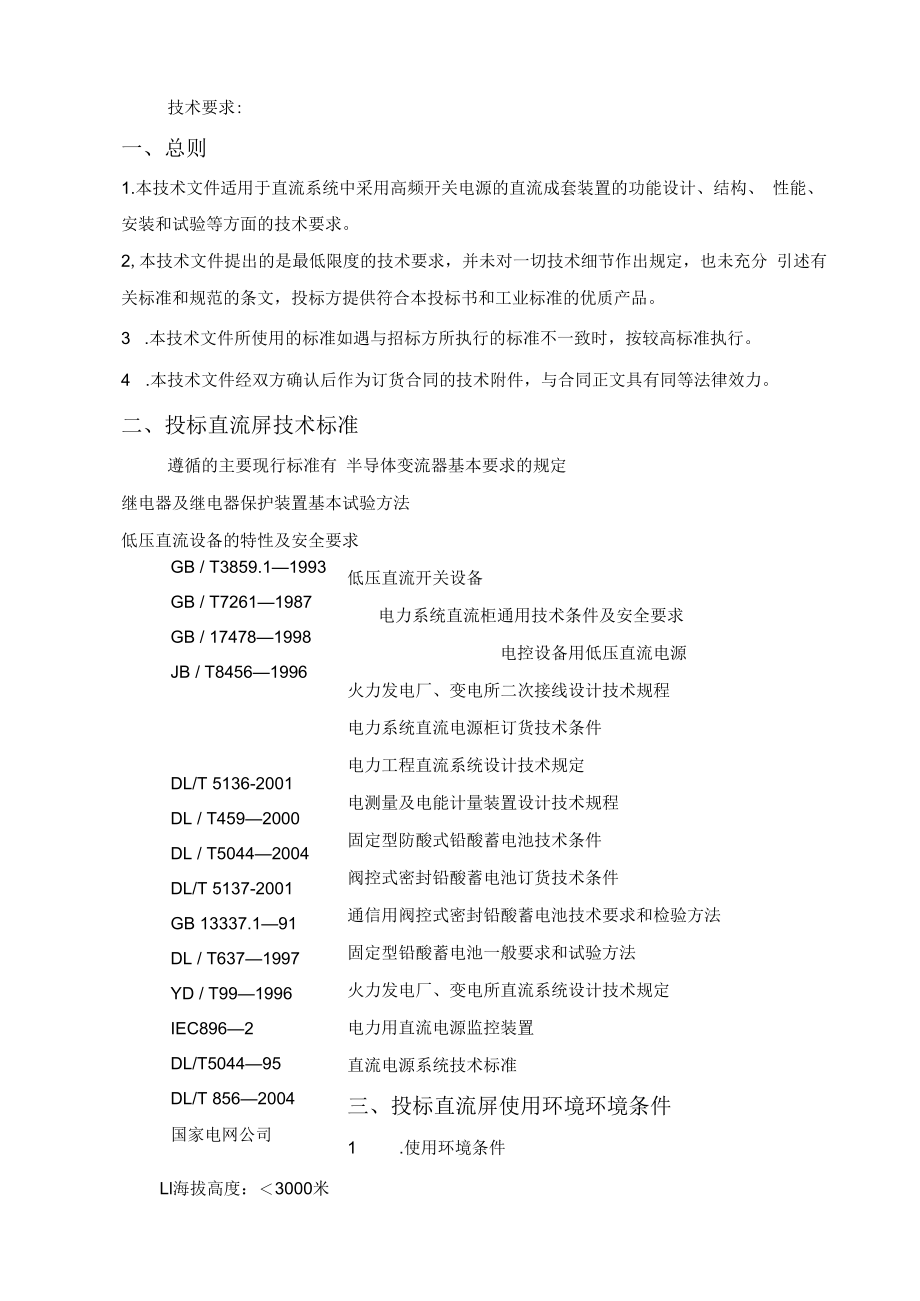

2、装置TY1套中电科技13整流模块输出开关63A/2P1台杭梅14电池开关160A/2P+0F1台国产优质15放电试验开关32A/2P1路杭梅16母联开关200A/2P+0F1台国产优质17合闸馈出开关50A/2P10路杭梅18控制馈出开关32A/2P12路杭梅19交流馈出32A/3P4路杭梅20绝缘监测SY-JY900-321台申宇股份21漏电流传感器SLD-IOmA22只申宇股份22指示灯AD1626只二工23人工及辅材1套蓄电池序号名称型号数量单位备注1柜体2260*800*600 (高*宽*深)1面2电池200AH1组需方自备3人工及辅材1套技术要求:一、总则1.本技术文件适用于直流系统

3、中采用高频开关电源的直流成套装置的功能设计、结构、 性能、安装和试验等方面的技术要求。2,本技术文件提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分 引述有关标准和规范的条文,投标方提供符合本投标书和工业标准的优质产品。3 .本技术文件所使用的标准如遇与招标方所执行的标准不一致时,按较高标准执行。4 .本技术文件经双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力。二、投标直流屏技术标准GB / T3859.11993GB / T72611987GB / 174781998JB / T84561996DL/T 5136-2001DL / T4592000DL / T5

4、0442004DL/T 5137-2001GB 13337.191DL / T6371997YD / T991996IEC8962DL/T504495DL/T 8562004国家电网公司遵循的主要现行标准有 半导体变流器基本要求的规定继电器及继电器保护装置基本试验方法低压直流设备的特性及安全要求低压直流开关设备电力系统直流柜通用技术条件及安全要求电控设备用低压直流电源火力发电厂、变电所二次接线设计技术规程电力系统直流电源柜订货技术条件电力工程直流系统设计技术规定电测量及电能计量装置设计技术规程固定型防酸式铅酸蓄电池技术条件阀控式密封铅酸蓄电池订货技术条件通信用阀控式密封铅酸蓄电池技术要求和检验

5、方法固定型铅酸蓄电池一般要求和试验方法火力发电厂、变电所直流系统设计技术规定电力用直流电源监控装置直流电源系统技术标准三、投标直流屏使用环境环境条件1 .使用环境条件Ll海拔高度:3000米1.2 耐地震能力:地面水平加速度:0.3g地面垂直加速度:0.15g1.3 不结露的最大相对湿度:90 %2 .室内安装条件2.2 室内的温度和湿度2.3 2最高气温:40C2.4 3最低气温:-15C2.5 相对湿度(25C): 85%2.6 室内接地电阻:0.52.7 供电电压:AC380V2.8 供电频率:50HZ四、投标直流屏技术性能1 .设备概况Ll直流系统额定电压:220V。L 2高频开关电源

6、模块:每套充电柜K)A电源模块5台。L 3蓄电池:选用200Ah蓄电池,共1组。L 4柜体数量:2面柜。充馈电柜1面、电池柜1面。L 5交流输入:2路380V;频率:50HzoL 6合闸馈线输出回路:10回路;控制馈线输出回路:12回路。1.7柜内充电回路和蓄电池回路装设电流表(蓄电池回路电流表精度达到0. 5级) 电压表等表计。2.直流屏基本技术条件2.1 稳压精度:0.5%2.2 稳流精度:V0.5%2.3 纹波系数:0.1%2.4 效率:94%2.5 5功率因数:0. 902. 6噪声:距装置加处V55dB3.设备技术性能3.1 交流失电后,通过接触器可以提供一路照明电源。3.2 系统结

7、构:N+1模块化结构热备份,带电热插拔。3.3 监控方式:采用综合测量模块+触摸屏监控方式,“四遥”功能完善,并提供 数据库格式及通讯规约。采用485接口上传,信息有:直流母线电压、充电装置出口电 压、直流系统接地、直流母线电压异常、充电装置故障、蓄电池电压及开断设备的事故 动作等信号和交流电源故障等情况。3.4 直流系统单母线分段,可接单组电池,充电模块单一电压输出。3. 5蓄电池浮充、均充电压可调。3. 6能实现多个整流模块民主均流。4,冷却方式:风冷方式。5.直流系统能与监控系统通讯,支持公共通用规约。五、主要组件1 .高频开关电源高频开关电源充电装置满足直流系统各种运行方式下的充放电要

8、求。1.1 高频开关电源装置基本技术参数充电模块额定电流:10 A充电装置额定电压:220V高频模块输出电流不均衡度:5%1.2 高频开关电源模块主要性能模块的主要功能是将交流电源变换为高品质的直流电源。模块构成:全波整流及 滤波器、高频变换及高频变压器、高频整流滤波器等。模块额定电流为10 A,工作模块共5个。多个模块并列运行时,有良好均流性 能,在任何工况下,均流不平衡度小于5%。每个模块内部具有监控功能,能不依赖总监控单元,独立工作。正常工作时,模 块与总监控单元通信,接受监控装置的指令。监控单元发出指令时,按指令输出电压、 电流,脱离监控单元,可输出恒定电压给电池浮充模块具有过电压、过

9、电流保护和自动限流、报警等功能。1. 3高频开关电源模块主要功能正常浮充电(带温度补偿)自动稳压限压短充(带温度补偿)均衡充电运行(带温度补偿)自动稳流限流功能过电压保护功能过电流保护功能蓄电池组维护检验功能具有短路、过流、断相、失电等远方报警信号,提供一付充电装置故障总信号。2,监控单元微机监控单元采用综合测量模块和触摸屏组合而成,是高频开关电源及其成套装置 的监控、测量、信号和管理系统的核心部分。2.1综合测量模块概述综合测量模块主要功能是完成对电池组电压电流、温度,控母电压电流,合母电压 电流,三相交流电压,16路输入开关量的采集,母线绝缘电阻的检测,开关量输出及 硅链控制。电气性能:输

10、入电源:直流90V300V功率损耗:10W输出节点容量:220VDC300mA, 250VAC/1A绝缘强度:电源对机壳AC2KV5mA通信接口: RS485主要功能和技术指标:a)直流测量:电压90V300V误差0. 5%电池电流:0100A,控母电流:0100A 误差0.2A。注:如果测量范围有较大改动,精度会受到一定影响。b)交流测量测量三相线电压IOOV500V 误差W1%。C)绝缘电阻测量:当系统未配置绝缘检测装置时,ZHCL模块可提供对母线绝缘电阻的测量。测量误差W3%。d)温度测量:温度:-I(TC100C 误差:2C。当系统未曾配置电池巡检模块时,可根据这一路环境温度对电池充电

11、进行温度补 偿。2. 2触摸屏显示触摸屏选用优质触摸屏,采用人机对话操作,可显示系统的各种状态、参数,也可 以现场写入/修改运行参数、运行状态,无论交流是否失电,都不影响其工作,并与后 台计算机通讯。触摸屏工作电源直流24V,画面容量为256幅,其功能为: 显示功能:采用画面方式显示系统运行状况和电流、电压温度等数据。屏幕输入功能:屏幕轻触键入(ON/OFF)触点信号,设置数据及报警上、下限,修改运 行参数。选择屏幕密码等级,调整背景光,切换显示画面。屏幕报警功能:显示当前报警项目内容、参数和时间。历史故障查阅:历史故障资料储量容量为3712K。3.绝缘检测单元主要功能是:在线检测直流系统的对

12、地绝缘状况(包括直流母线、蓄电池回路、每 个电源模块和各个馈线回路绝缘状况),并自动检出故障回路。绝缘检测装置为独立的 智能装置,布置在直流馈电柜上,可与成套装置中的监控装置通信并能通过总监控装置 和变电所监控系统的接口单元通信。3.1. 微机绝缘监测装置主要技术要求常规监测部分(长期工作)数字显示正负母线对地绝缘电阻值(包括当正负母线绝缘同时下降时),过低输出 报警信号;支路扫查部分(短期工作)能够自动查找接地支路,直流故障点定位,准确显示支路接地电阻值;在交流失电的情况下,仍然可以完成扫查功能;3. 2.主要技术指标常规监测被测系统发生接地故障(正接地、负接地或正负同时接地)其绝缘水平低于

13、25KQ 时,设备绝缘检查可靠动作,并能直读接地的极性,同时能发出灯光信号并有远方报警 信号。设备能分别测出(数字显示)被测系统正极、负极母线对地电压值和绝缘电阻值, 其误差:电压小于1%,电阻小于10%。报警整定值可自行选定,能长期连续工作;支路扫查每台可数字显示支路号和电阻值,每回路扫查时间 5s,可自动循环检测,微机绝 缘监测装置具有远方监测功能。4. 电池巡检4.1 在线测量电池的工作状态(电压),判断性能是否正常。4 . 2发现有性能不好的电池发出告警,并提供故障电池的准确位置。43电池充电过程通过触摸屏充电曲线表述。4.4具有远方监测功能。5 .蓄电池5.1 基本技术参数组数:1组

14、蓄电池组容量:200Ah5. 2技术性能5. 2.1具有独立的充放电功能(每组电池具有独立的充电功能。可对电池自动进行 核对性充、放电5. 2.2能监测各单只电池电压。5. 23运行期间无需添加溶液。5. 2. 4在整个寿命期间无需维修;80%放电深度的循环寿命,1200次。5. 2.5可任意角度放置使用。5. 2. 6正常使用无酸液渗漏或酸雾排出。5. 2.7电池结构适合大电流放电使用,并有良好的充电接受能力。5. 2. 8当室内温度在+5C+35C时仍能满足全所直流负荷供电。5. 2. 9蓄电池接线板满足1小时率放电电流时温升不超过30C设计。5.2.10蓄电池间接线板、终端接头选择导电性能优良的材料、并有防腐蚀措施。 蓄电池槽、盖、安全阀、极柱封口剂等材料具有阻燃性。5.2.11蓄电池外壳无变形,裂纹及污迹
