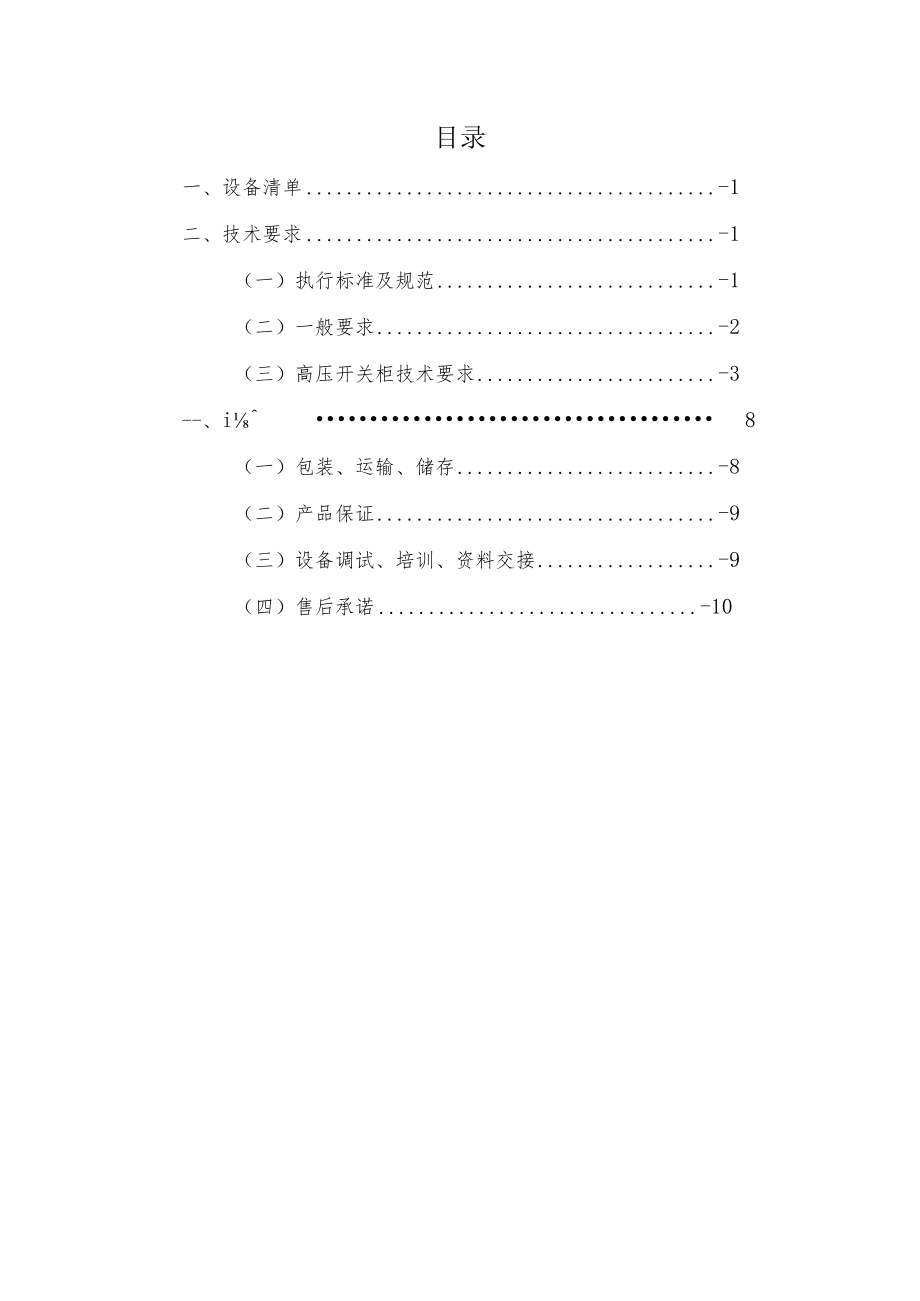

1、土城矿：编 制:审 核:机电矿长:盘江精煤股份有限公司：机械动力部:机电副总工程师:目录一、设备清单-1二、技术要求-1（一）执行标准及规范-1（二）一般要求-2（三）高压开关柜技术要求-3-、i8（一）包装、运输、储存-8（二）产品保证-9（三）设备调试、培训、资料交接-9（四）售后承诺-10(IEC60721-3-l:1997)。GB 4798.2-199660721-3-2：1997)o-GB/T2681-1981GB/T2682-1981GB/T40641983-GB/T4208-19931989) oIEC61850IEEE std 519-1992DL/T 404- 1997土城矿

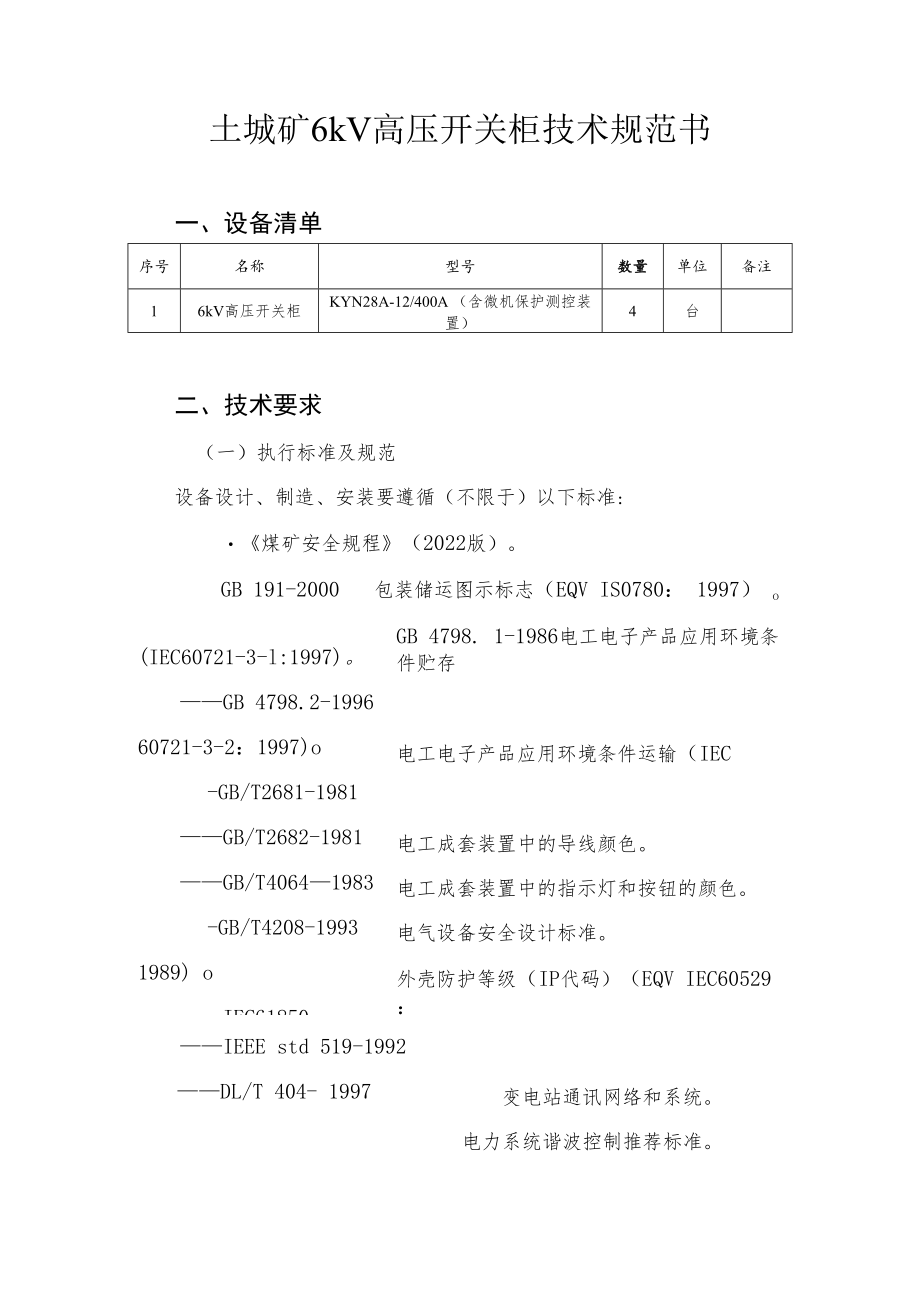

2、6kV高压开关柜技术规范书一、设备清单序号名称型号数量单位备注16kV高压开关柜KYN28A-12/400A （含微机保护测控装置）4台二、技术要求（一）执行标准及规范设备设计、制造、安装要遵循（不限于）以下标准:煤矿安全规程（2022版）。GB 191-2000包装储运图示标志（EQV IS0780： 1997） oGB 4798. 1-1986电工电子产品应用环境条件贮存电工电子产品应用环境条件运输（IEC电工成套装置中的导线颜色。电工成套装置中的指示灯和按钮的颜色。电气设备安全设计标准。外壳防护等级（IP代码）（EQV IEC60529：变电站通讯网络和系统。电力系统谐波控制推荐标准。户
3、内交流高压开关柜订货技术条件。GB50150电气装置安装工程电气设备交接试验标准。GB50171电气装置安装工程盘、柜及二次回路接线施工及验收规程。GB50169电气装置安装工程接地装置施工及验收规范。GB3906-913-35KV交流金属封闭开关设备。GBl 1022-99高压开关设备通用技术条件。IEC298 (1990)额定电压IkV以上50kV及以下交流金属 封闭开关设备和控制设备ODL404-91户内交流高压开关柜订货技术条件。以上标准，以最新版本为准。(二)一般要求1 .厂家保证提供设备是全新的、先进的、成熟的、完整的和安全 可靠的，且设备的技术经济性能符合要求。2 .对于属于整套
4、设备运行和施工所必需的部件，如果本技术规范 书附件未列出和/或数量不足，厂家仍需在中标执行合同时补足。3 .备品备件及专用工具单独包装并发运。4 .厂家应提供所有安装和检修所需专用工具和消耗材料等，并提 供详细供货清单。5 .厂家应提供必须的备品备件，并在谈判书中给出具体清单。6 .厂家应确保范围完整，应满足矿方对安装、调试、运行和设备 性能的要求，并提供保证设备安装、调试、投运相关的技术服务和配 合。8 .本技术规范中提出了最低限度的技术要求，并未规定所有的技 术要求和适用的标准，也未充分引述有关标准和规范的条文。厂家应 保证提供符合本技术规范和相关的国际、国内工业标准的优质产品及 其相应服
5、务。对国家有关安全、环保等强制性标准，满足其要求。9 .厂家须执行本方案所列标准，当所执行标准与规范书所列标准 有矛盾时，按较高标准执行，在设备设计和制造中所涉及的各项规程, 规范和标准必须遵循现行最新版本的标准10 .须满足贵州省智能煤矿建设指引(试行)(黔能源科技(2020) 123号)相关要求。(三)高压开关柜技术要求(1)设备型号：KYN28A-12AHZJ-丫-10 型。(2)设备数量：4台。(3)技术参数。工作电压：6kVo额定电流：400Ao额定频率：50Hzo额定短路开断电流：25kAo额定短路关合电流：31. 5kA0 额定短时(4S)耐受电流：25kAo额定峰值耐受电流：3
6、1.5kAo额定工频耐受电压：42kVo外壳防护等级：IP40。(4)真空断路器技术要求 真空断路器选用ABBVD4、西门子3Ae、施耐德EV12s同等 档次及以上产品。 真空断路器极柱采用固封式极柱，真空泡需采用原装进口产 断路器具备机械防跳功能，与综保功能形成互补。 断路器须自带触臂嵌入式无线测温功能，其无线测温功能须 采用自供电模式。一次回路通电后，自动获取能源，不需要外接电源 或电池，确保安全、稳定地长期工作。为确保测温装置与断路器的兼 容以及后续维护，测温装置与断路器同一品牌，并与断路器整机获得 国家权威检验机构如西高所等出具的绝缘、温升、EMe等试验，并 提供相应检测报告。 必须提
7、供真空断路器运行业绩，且运行时间不低于5年，并 能提供客户使用证明。(5)其他产品 微机综保选用GCS29系列或同等档次，能监测三相U、I、P、 Q、S、COS f、Ep、Eq等综合电力参数，完成6kV供电系统的保 护、测量、控制、信号采集功能可实现上级调度，进行异地监测、监 控和实现遥测、遥信、遥控、遥调、遥脉功能；多功能仪表选用ST422系列或同等档次； 柜体内的低压断路器及面板上的按钮、指示灯等重要元器件 选用ABB同等档次产品。(6)高压柜需传输给上位机的信号有：远控状态。断路器合闸状态。断路器分闸状态。故障状态。手车工作位置状态。弹簧储能状态。断路器合闸控制。断路器分闸控制。（7）高
8、压开关柜要求柜体开关柜的外壳由敷铝锌钢板经CNC机床加工，并采取多重折边工 艺，整个柜体不仅具有精度高、抗腐蚀性强及抗氧化作用。能确保不 致因主电路短路时电动力及热效应引起柜体的变形及损坏。柜门使用 2m的冷轧钢板冲压而成，并经塑粉静电涂覆高温固化处理。内外表 面不侧目、不反光且美观大方，外观颜色RL7035计算机灰。机械联 锁部分经酸洗、磷化钝化、热镀锌等表面处理工艺，确保设备寿命期 内不会生锈。开关柜的外壳防护等级，IP4X、面板打开后内部防护等 级 2IP2X。功能板块开关柜内根据功能不同分为继电器仪表室、断路器室、母线室、 电缆室。各隔室间防护等级都达到IP2X,除继电器室外，其它三室
9、 都分别有泄压通道。由于采用了中置式形式，电缆室位置大大增加， 因此设备可接多电缆。继电器仪表室仪表室内可安装继电器保护元件、仪表、带电监察指示器以及特 殊要求的二次设备。控制线路敷设在足够空间的线槽内，并有金属盖 板，左侧线槽是为控制小母线的引进和引出预留的，开关柜自身的二 次线敷设在右侧，仪表隔室的侧板上还留有小母线穿越孔位以便施 Io断路器室开关柜断路器手车位于柜正面中部的手车隔室内，在断路器隔室 内安装了特定的导轨，供断路器手车通过可旋转的丝杆螺母机构在隔 离滑行与固定。手车能在工作位置、试验位置/隔离位置之间移动并 保证动静触头能自动对中，接触良好。安装在手车室的后壁上的隔板 由金属
10、板制成，手车从隔离位置/试验位置移动至工作位置过程中隔 板自动地打开，反方向移动手车则完全隔板关闭，并可加装挂锁，防 止带电的静隔离触头外露，从而保障了操作人员不触及带电体。手车 在开关柜的门关闭情况下被操作，通过观察窗可以看到手车在柜内所 处的位置，同时也能看到手车上的ON （用以使断路器合闸）/OFF （用 以使断路器分闸）按钮和0N/0FF机械位置指示器以及储能/释能状况 指示器。母线室母线从一台开关柜引至另一台开关柜，通过分支母线和静触头固 定。主母线和联络母线为矩行截面的圆角铜排，用于大电流负荷时需 要用两根矩行母线；母线全部用热缩套管覆盖。扁平的分支线通过螺 栓连接与静触头盒和主母
11、线联接。母线穿越开关柜隔板处用绝缘套管 支撑，如果柜内出现内部故障电弧，就可以防止母线贯穿熔化，保证 事故不蔓延邻柜，并避免主母线因电动力的作用而变形。电缆室电缆室的后壁可安装电流互感器、电压互感器、接地开关、避雷 器等。断路器手车和其下部水平隔板移开后，施工人员就能正面进入 开关柜安装电缆，在电缆室内设有特定的电缆连接导体，并可接一6 根单蕊电缆，同时在其下部还配制可拆卸的金属封板，以确保现场施 工的方便。电流互感器安装位置便于运行中检查、巡视。在主回路不 带电时，可进行预防性试验、检修及更换，且二次线圈可靠接地。（8）防止误操作的联锁装置 开关柜具有可靠的联锁装置，为操作人员与维护人员提供
12、可 靠的安全保护，其作用如下： 手车从工作位置移至隔离/试验位置后，活动帘板自动将静 触头盒隔开，防止误入带电隔离。 断路器处于合闸状态时，手车不能从工作位置拉出或从隔离 /试验位置推至工作位置；断路器在手车已充分锁定试验位置或工作 位置时才能被操作。断路器处于合闸状态时，开关柜前后门不能打开。接地开关仅在手车处于隔离/试验位置及柜外时才能被操 作，当接地开关处于合闸状态时，手车不能从隔离/试验位置推至工 作位置。手车在工作位置时，二次插头被锁定，不能被拔出。（9）压力释放装置在手车室、母线室和电缆室的上方均设有释放装置，当断路器或 母线发生内部故障电弧时，伴随电弧的出现，开关柜内部的气压升高
13、, 顶部装设的压力释放金属板将自动打开释放压力和排汇气体，以确保 操作人员和开关柜的安全。（10）二次插头与手车的位置联锁开关柜上的二次线与手车的二次线的联络是通过二次插头来实 现的。二次插头的动触头通过一个尼龙波纹伸缩管与手车相联，二次 静触头座是装设在开关柜断路器室的右上方。手车只有在试验/隔离 位置时，才能插上和解除二次插头，手车处于工作位置时，由于二次 插头被手车机械闭锁装置锁定，所以无法拔出。断路器手车在二次插 头未接通之前仅能分闸，由于断路器手车的合闸机构被电磁铁锁定， 所以无法使其合闸。(11)带电显示装置开关柜内装有带电显示装置(AHZJ-KZ-5) O该装置由高压传感 器和带
14、电显示器两部分组成。当需检测A、B、C三相是否带电时，用 压触式按钮开关控制，按钮压下显示LI、L2、L3有无电，按钮弹起 则无显示。(12)照明装置开关柜断路器室内装有照明灯，该灯具与高压带电体距离满足国 标标准要求，灯泡容量15W、电压220V。(13)防止凝露防潮加热器可根据柜内湿度情况智能启停，防止绝缘件表面在低 湿度情况下产生凝露。(14)接地装置沿所有高压开关柜的整体长度延伸方向设有440mm2铜母线作 为专用接地体。(15)产品使用寿命：三30年。三、商务要求(一)包装、运输、储存1 .包装Ll设备分类装箱并应遵循适于运输，便于安装和查找的原则。1.2包装箱内附带下列文件，但不限
15、于此：(1)装箱单;（2）产品使用说明书；（3）产品检验合格证书；1 . 3包装必须适合长途运输和装卸的要求。2 ,运输中标方负责将货物运送到矿指定地点，运输途中造成的设备损 坏、丢失均由中标方负责。3 ,储存3 . 1中标方根据包装箱内所装物品的特性，向甲方提供安全使用 保存方法的说明。4 .2中标方所供的备品备件及专用工具有安全储存方法的说明。（二）产品保证L成套设备质保期1年，在质保期由设备质量问题造成的损坏， 乙方免费维修更换损坏的设备及部件并提供该配件一套作为备品配 件，在质保期外，厂家应提供良好的售后服务和技术支持Q（三）设备调试、培训、资料交接L乙方现场服务人员的任务主要包括设备催交、货物的开箱检 验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试 验。
