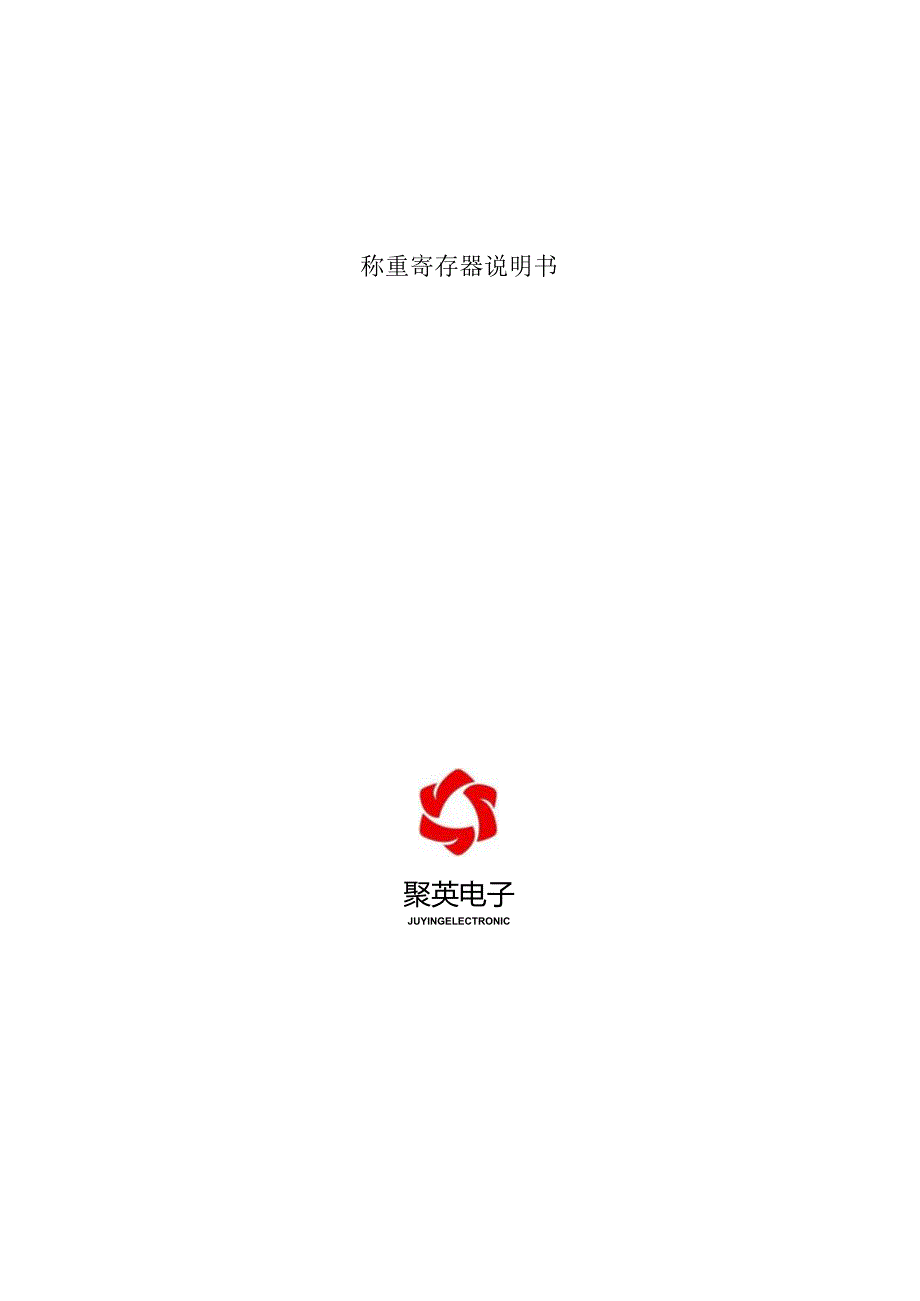

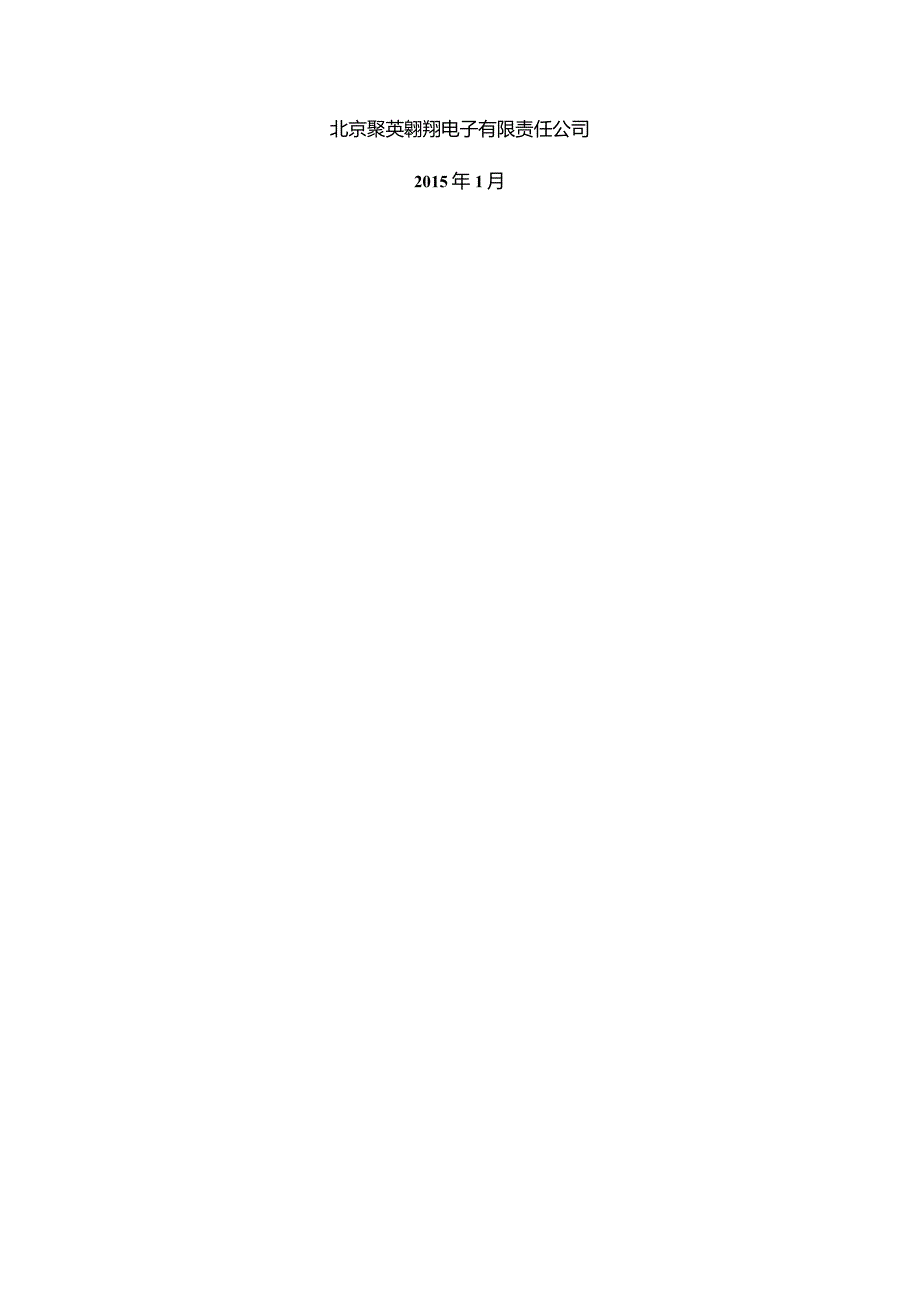

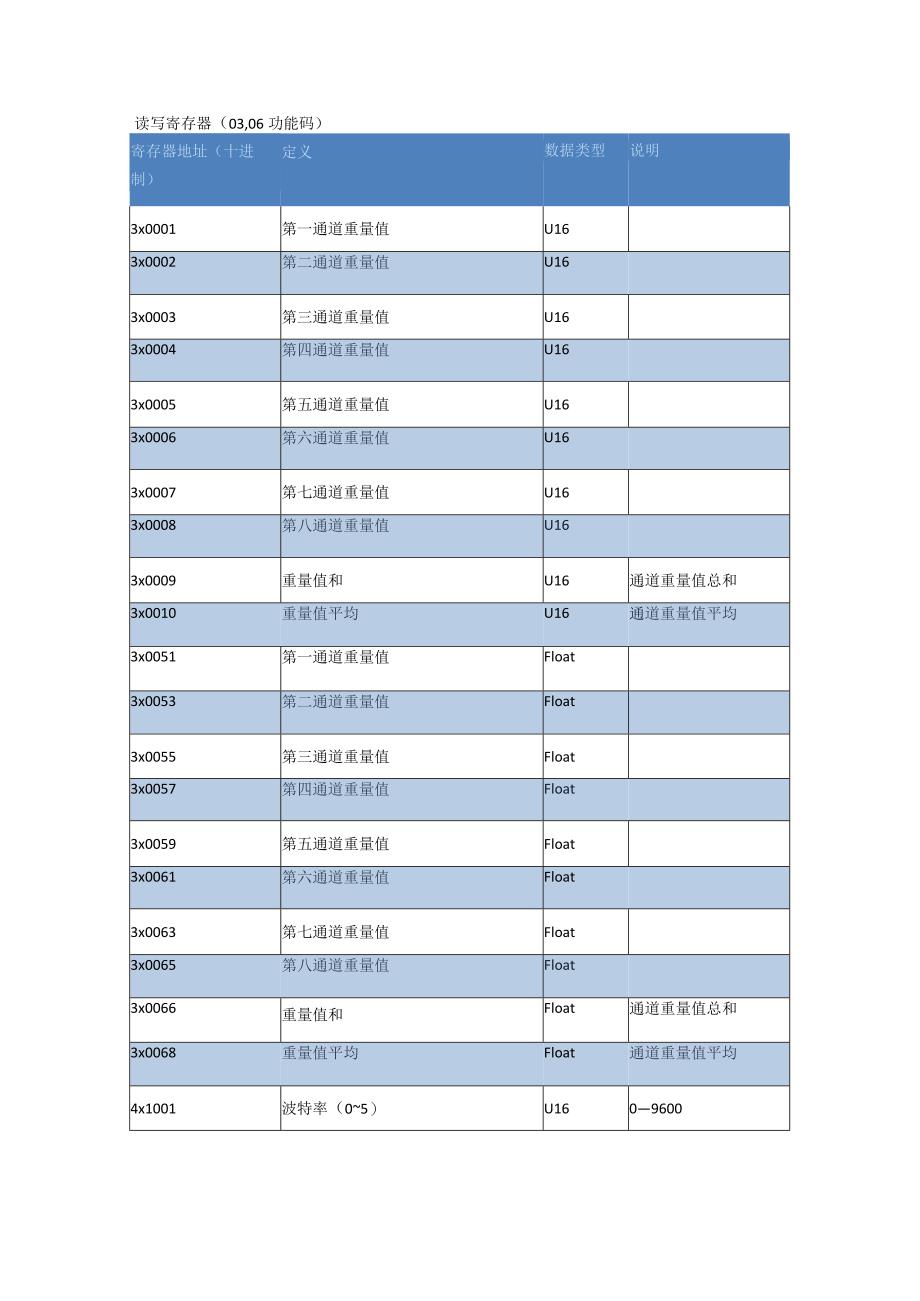

1、称重寄存器说明书聚英电子JUYINGELECTRONIC北京聚英翱翔电子有限责任公司2015年1月读写寄存器（03,06功能码）寄存器地址（十进制）定义数据类型说明3x0001第一通道重量值U163x0002第二通道重量值U163x0003第三通道重量值U163x0004第四通道重量值U163x0005第五通道重量值U163x0006第六通道重量值U163x0007第七通道重量值U163x0008第八通道重量值U163x0009重量值和U16通道重量值总和3x0010重量值平均U16通道重量值平均3x0051第一通道重量值Float3x0053第二通道重量值Float3x0055第三通道重量值
2、Float3x0057第四通道重量值Float3x0059第五通道重量值Float3x0061第六通道重量值Float3x0063第七通道重量值Float3x0065第八通道重量值Float3x0066重量值和Float通道重量值总和3x0068重量值平均Float通道重量值平均4x1001波特率（05）U16096001-24002-4800396004-192005384004x1003偏移地址(1255)U16设备的偏移地址设备地址=拨码开关地址+设备偏移地址4x1004采集速度(0,1)U16O-IOHz1一一33Hz4x1006刷新时间(015)U16平滑滤波次数41007滤波次数(
3、0-15)U16数值越大滤波时间越长0.1S*滤波次数4x1010校准模式U16写十进制170值，设备进入校准模式断电自动退出校准模式4x1015第一通道显示重量偏移值Float显示的重量=显示的重量-重量偏移值4x1019第二通道显示重量偏移值Float41023第三通道显示重量偏移值Float4x1027第四通道显示重量偏移值Float4x1031第五通道显示重量偏移值Float4x1035第六通道显示重量偏移值Float4x1040第七通道显示重量偏移值Float41043第八通道显示重量偏移值Float4x0301第一通道ADC校准字1S32传感器二点标定4x0303第一通道ADC校准
4、字1对应标定值S32必须进入校准模式4x0305第一通道ADC校准字2S324x0307第一通道ADC校准字2对应标定值S324x0309第一通道的二次曲线系数aFloat非线性修正二次曲线系数修改系数必须进入校准模式Y=axx+bx+c4x0311第一通道的二次曲线系数b4x0313第一通道的二次曲线系数C4x0315第二通道ADC校准字1S32传感器二点标定4x0317第二通道ADC校准字1对应标定值S324x0319第二通道ADC校准字2S324x0321第二通道ADC校准字2对应标定值S324x0323第二通道的二次曲线系数aFloat非线性修正二次曲线系数Y=a+bx+c4x0325
5、第二通道的二次曲线系数b4x0327第二通道的二次曲线系数C4x0329第三通道ADC校准字1S32传感器二点标定40331第三通道ADC校准字1对应标定值S324x0333第三通道ADC校准字2S324x0335第三通道ADC校准字2对应标定值S324x0337第三通道的二次曲线系数aFloat非线性修正二次曲线系数Y=ax+bx+c4x0339第三通道的二次曲线系数b4x0341第三通道的二次曲线系数C4x0343第四通道ADC校准字1S32传感器二点标定4x0345第四通道ADC校准字1对应标定值S324x0347第四通道ADC校准字2S324x0349第四通道ADC校准字2对应标定值S
6、324x0351第四通道的二次曲线系数aFloat非线性修正二次曲线系数Y=ax+bx+c4x0353第四通道的二次曲线系数b40355第四通道的二次曲线系数C4x0357第五通道ADC校准字1S32传感器二点标定4x0359第五通道ADC校准字1对应标定值S324x0361第五通道ADC校准字2S324x0363第五通道ADC校准字2对应标定值S324x0365第五通道的二次曲线系数aFloat非线性修正二次曲线系数Y=ax+bx+c4x0367第五通道的二次曲线系数b4x0369第五通道的二次曲线系数C4x0371第六通道ADC校准字1S32传感器二点标定4x0373第六通道ADC校准字1
7、对应标定值S324x0375第六通道ADC校准字2S324x0377第六通道ADC校准字2对应标定值S324x0379第六通道的二次曲线系数aFloat非线性修正二次曲线系数Y=ax+bx+c4x0381第六通道的二次曲线系数b4x0383第六通道的二次曲线系数C4x0385第七通道ADC校准字1S32传感器二点标定4x0387第七通道ADC校准字1对应标定值S324x0389第七通道ADC校准字2S324x0391第七通道ADC校准字2对应标定值S324x0393第七通道的二次曲线系数aFloat非线性修正二次曲线系数4x0395第七通道的二次曲线系数b4x0397第七通道的二次曲线系数CY
8、=ax+bx+c4x0399第八通道ADC校准字1S32传感器二点标定4x0401第八通道ADC校准字1对应标定值S324x0403第八通道ADC校准字2S324x0405第八通道ADC校准字2对应标定值S324x0407第八通道的二次曲线系数aFloat非线性修正二次曲线系数Y=ax+bx+c4x0409第八通道的二次曲线系数b4x0410第八通道的二次曲线系数C4x1101第一通道去皮U16写入1使能去皮功能。即让当前显示重量值为0.4x1102第二通道去皮U164x1103第三通道去皮U164x1104第四通道去皮U164x1105第五通道去皮U164x1106第六通道去皮U164x11
9、07第七通道去皮U164x1108第八通道去皮U16只读寄存器（04功能码）寄存器地址（十进制）定义数据类型说明3x0001第一通道重量值U163x0002第二通道重量值U163x0003第三通道重量值U163x0004第四通道重量值U163x0005第五通道重量值U163x0006第六通道重量值U163x0007第七通道重量值U163x0008第八通道重量值U16I3x0009重量值和U16通道重量值总和3x0010重量值平均U16通道重量值平均3x0051第一通道重量值Float3x0053第二通道重量值Float3x0055第三通道重量值Float3x0057第四通道重量值Float3x
10、0059第五通道重量值Float3x0061第六通道重量值Float3x0063第七通道重量值Float3x0065第八通道重量值Float3x0066重量值和Float通道重量值总和3x0068重量值平均Float通道重量值平均3x0101第一通道原始ADC值S323x0111第二通道原始ADC值S323x0121第三通道原始ADC值S323x0131第四通道原始ADC值S323x0141第五通道原始ADC值S323x0151第六通道原始ADC值S323x0161第七通道原始ADC值S323x0171第八通道原始ADC值S32校准说明以第一通道2次校准为例:发送指令读取时，寄存器地址-1，默
11、认起始寄存器地址从O开始。在4x1010寄存器中写入10进制170数值，进入校准模式:指令（16进制）FE0603Fl00AA4C0D说明设备地址功能码写入的寄存器地址（1009）写入的数据（170）CRC16校验位读取原始ADC值的寄存器地址如下:3x0101第一通道原始ADC值S323x0111第二通道原始ADe值S323x0121第三通道原始ADC值S323x0131第四通道原始ADC驾S32第一通道为例:指令（16进制）FE040064000224IB说明设备地址功能码查询的起始寄存器地址（100）查询通道数量（S32类型）CRC16校验位标定过程放入重物1,读取此时的原始ADe值，写
12、入寄存器4x301中:指令（16进制）FE10012C00020400000064CE8E说明设备写多写入的写入寄存器写入具体要写入原始CRC16地址路寄起始寄的数量（S32的字ADC值（实际读校验存器存器地类型）节长到的原始ADC位的功址(300)度（4值）能码个）在寄存器4x303中写入要标定的数值指令（16进制）FE10012C00020400000064CE8E说明设备写多写入的写入寄存器写入具体要写入的实CRC16地址路寄起始寄的数量（S32的字际重物重量值校验存器存器地类型）节长（例如：10进位的功址(300)度（4制：100）能码个）放入重物2,读取此时的原始ADC值，写入寄存器4x305中:指令（16进制）FE10013000020400000064CFD7说明设备写多写入的写入寄存器写入具体要写入原始CRC1
