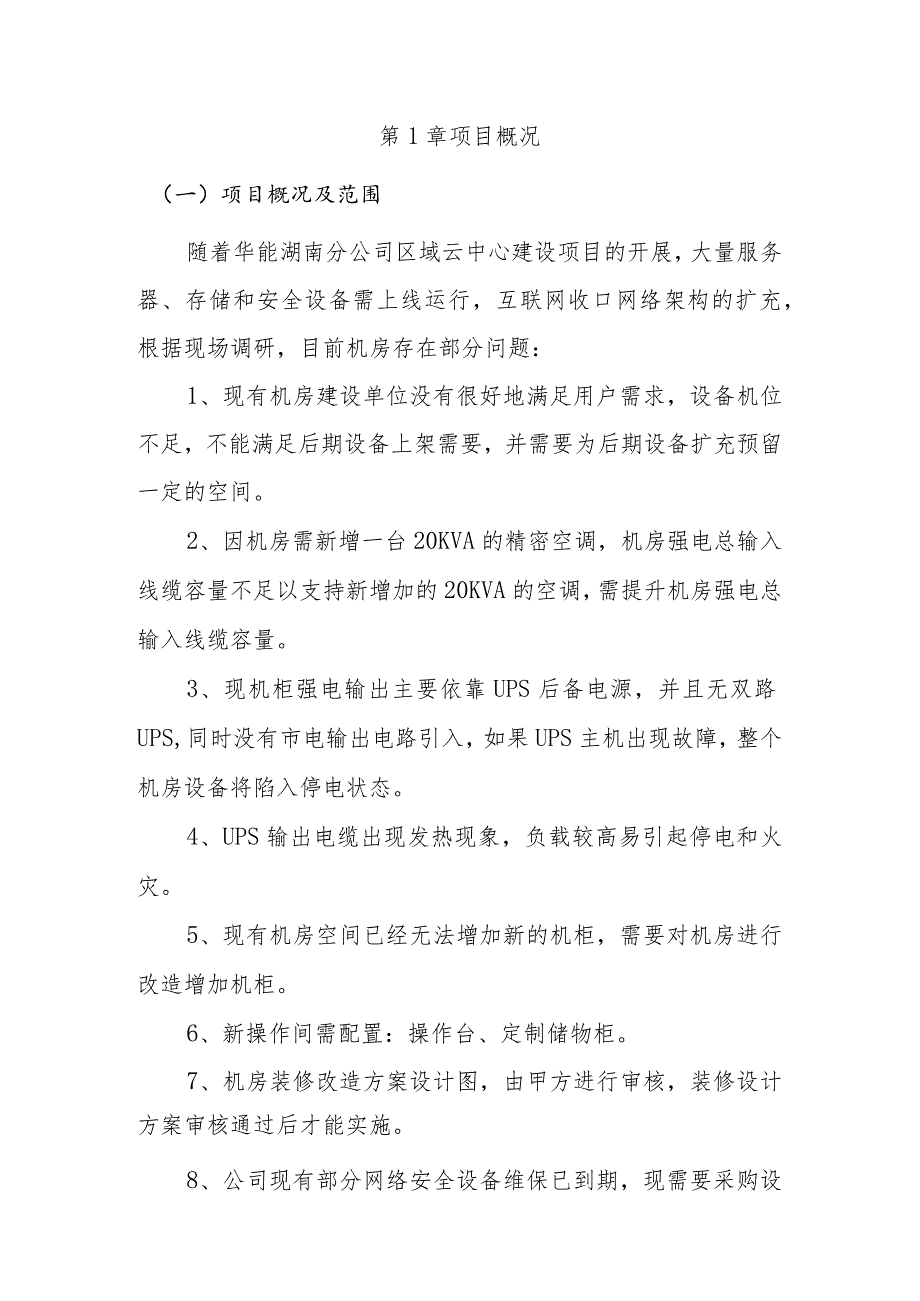

第1章项目概况.docx_第1页
第1页 / 共29页

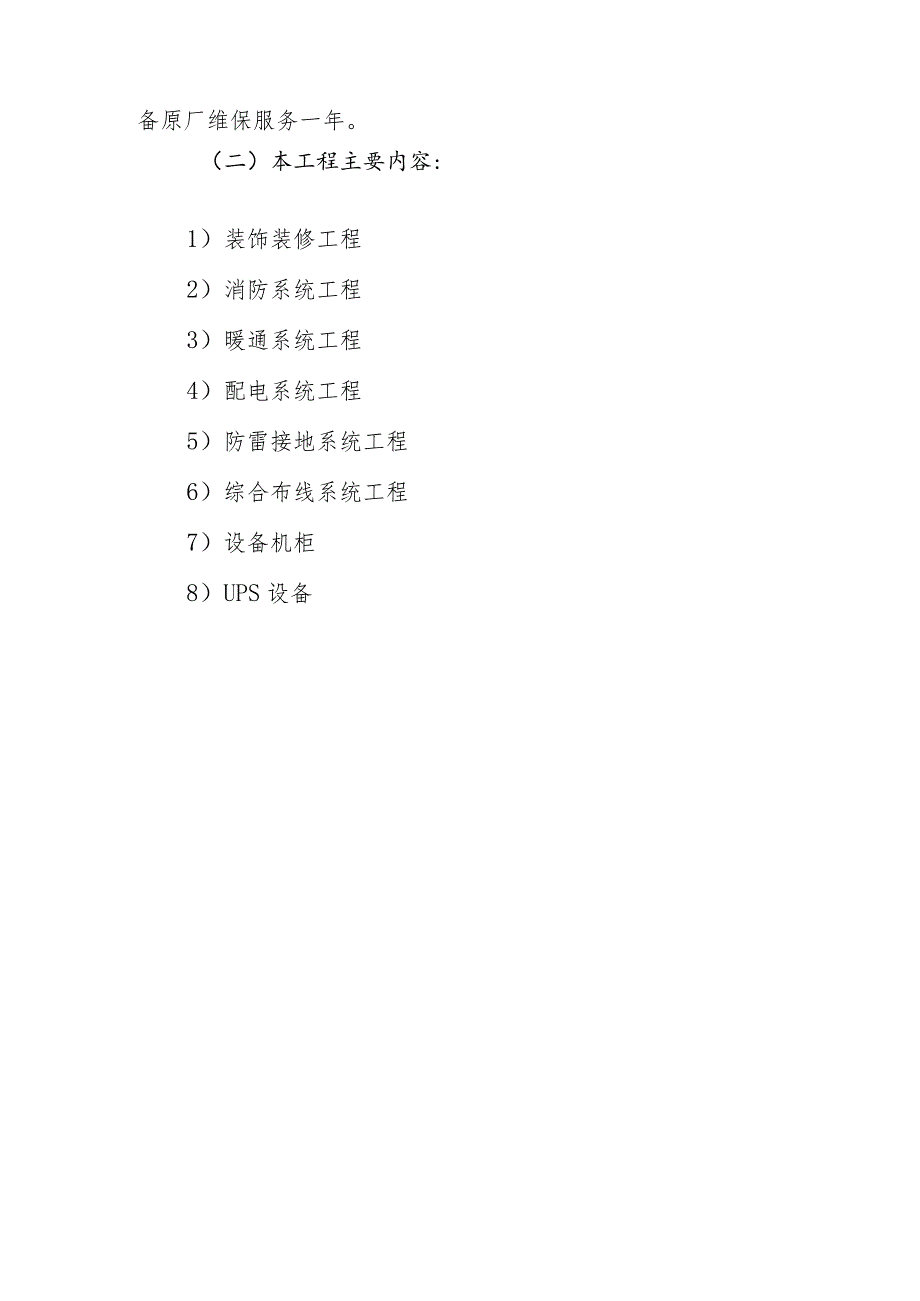

第1章项目概况.docx_第2页
第2页 / 共29页

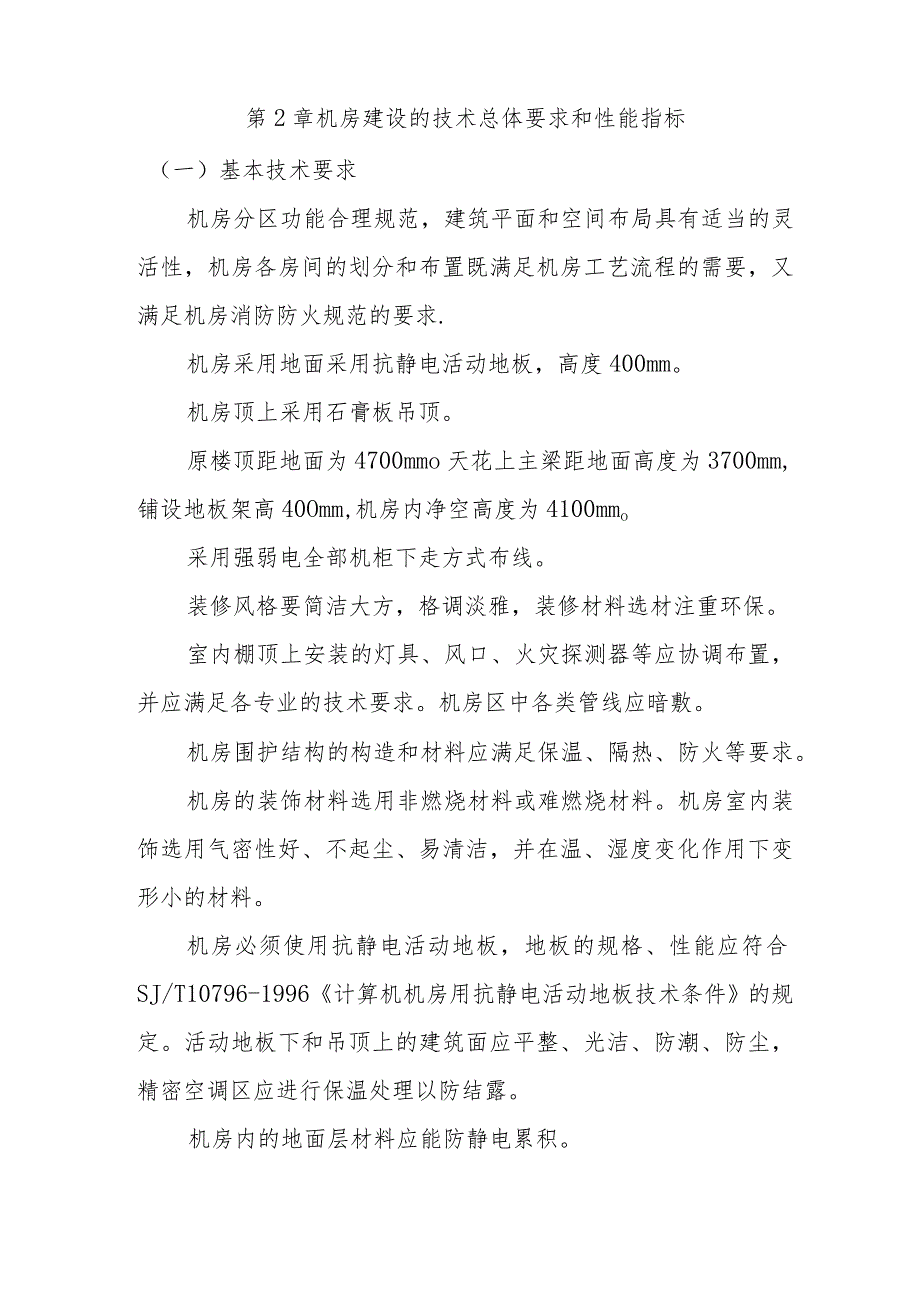

第1章项目概况.docx_第3页
第3页 / 共29页
第1章项目概况.docx_第4页
第4页 / 共29页
第1章项目概况.docx_第5页
第5页 / 共29页
第1章项目概况.docx_第6页
第6页 / 共29页
第1章项目概况.docx_第7页
第7页 / 共29页
第1章项目概况.docx_第8页
第8页 / 共29页
第1章项目概况.docx_第9页
第9页 / 共29页
第1章项目概况.docx_第10页
第10页 / 共29页
亲,该文档总共29页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《第1章项目概况.docx》由会员分享,可在线阅读,更多相关《第1章项目概况.docx(29页珍藏版)》请在第壹文秘上搜索。

1、第1章项目概况(一)项目概况及范围随着华能湖南分公司区域云中心建设项目的开展,大量服务器、存储和安全设备需上线运行,互联网收口网络架构的扩充,根据现场调研,目前机房存在部分问题:1、现有机房建设单位没有很好地满足用户需求,设备机位不足,不能满足后期设备上架需要,并需要为后期设备扩充预留一定的空间。2、因机房需新增一台20KVA的精密空调,机房强电总输入线缆容量不足以支持新增加的20KVA的空调,需提升机房强电总输入线缆容量。3、现机柜强电输出主要依靠UPS后备电源,并且无双路UPS,同时没有市电输出电路引入,如果UPS主机出现故障,整个机房设备将陷入停电状态。4、UPS输出电缆出现发热现象,负

2、载较高易引起停电和火灾。5、现有机房空间已经无法增加新的机柜,需要对机房进行改造增加机柜。6、新操作间需配置:操作台、定制储物柜。7、机房装修改造方案设计图,由甲方进行审核,装修设计方案审核通过后才能实施。8、公司现有部分网络安全设备维保已到期,现需要采购设备原厂维保服务一年。(二)本工程主要内容:1)装饰装修工程2)消防系统工程3)暖通系统工程4)配电系统工程5)防雷接地系统工程6)综合布线系统工程7)设备机柜8)UPS设备第2章机房建设的技术总体要求和性能指标(一)基本技术要求机房分区功能合理规范,建筑平面和空间布局具有适当的灵活性,机房各房间的划分和布置既满足机房工艺流程的需要,又满足机

3、房消防防火规范的要求.机房采用地面采用抗静电活动地板,高度400mm。机房顶上采用石膏板吊顶。原楼顶距地面为4700mmo天花上主梁距地面高度为3700mm,铺设地板架高40Omm,机房内净空高度为4100mmo采用强弱电全部机柜下走方式布线。装修风格要简洁大方,格调淡雅,装修材料选材注重环保。室内棚顶上安装的灯具、风口、火灾探测器等应协调布置,并应满足各专业的技术要求。机房区中各类管线应暗敷。机房围护结构的构造和材料应满足保温、隔热、防火等要求。机房的装饰材料选用非燃烧材料或难燃烧材料。机房室内装饰选用气密性好、不起尘、易清洁,并在温、湿度变化作用下变形小的材料。机房必须使用抗静电活动地板,

4、地板的规格、性能应符合SJ/T10796-1996计算机机房用抗静电活动地板技术条件的规定。活动地板下和吊顶上的建筑面应平整、光洁、防潮、防尘,精密空调区应进行保温处理以防结露。机房内的地面层材料应能防静电累积。凡是安装综合布线硬件的地方,墙壁和天棚应涂阻燃漆。机房应采用全封闭房间,防止有害气体(如So2、H2S、NH3、N02等)侵入,并应有良好的防尘措施。机房内室温应保持在18。C至25。C之间,相对温度应保持60%至80%o防雷接地采用联合接地,接地电阻不应大于1欧姆。(二)机房建设执行的依据和标准本项目的设计、施工、验收必须按国家相关标准和规范执行,在工程实施期间颁布新规范或新版本适用

5、本工程的需遵照执行,工程技术规范包括但不限于以下内容:令电子信息系统机房设计规范令电子计算机场地通用规范令计算站场地安全要求令防静电活动地板通用规范令建筑材料及制品燃烧性能分级令建筑用安全玻璃防火玻璃令建筑内部装修设计防火规范。民用建筑电气设计规范令低压配电设计规范令供配电系统设计规范。建筑照明设计标准令建筑物防雷设计规范令钢制电缆桥架工程设计规范令智能建筑设计标准。综合布线系统工程设计规范令出入口控制系统工程设计规范令视频安防监控系统工程设计规范令安全防范工程技术规范令视频安防监控系统技术要求令建筑设计防火规范令火灾自动报警系统设计规范令气体灭火系统设计规范。采暖通风与空气调节设计规范第3章

6、本工程具体技术要求(一)机房装修工程增加现有机房的面积,为此需要对现有机房布局进行调整,拆除原有的机房操作室缩短控制室宽度为L5米。1 .机房吊顶工程原主机房隔断进行拆除后对机房吊顶顶面进行修复后保持原有的矿棉板吊顶、灯具利旧,根据实际情况补龙骨、角线、矿棉板等。2 .机房地面工程机房内地面采用高架式抗静电活动地板,活动地板与室外地板高差,采用钢制台阶和斜坡设备通道。所有机柜、UPS、精密空调、电池架、配电柜均需安放在承重支架上(严禁直接放置在架空地板上),承重支架由国标角铁或槽钢制作而成,且做防锈处理。设备与支架之间做可靠连接固定,防止受地震影响倒塌、移位。抗静电地板要求:活动地板须做符合安

7、全要求的等电位联接和接地。根据机房安装的设备要求在对应位置必须采取承重、加固、防移措施。精密空调下放制作高度为50mm的混凝土防水围堤(即蓄水池),围堤内区域敷设橡塑保温板。拆除扩容部位原活动地板,重新铺设。增加的部分需与原来的一致。踢脚线:保持与原房间内踢脚线一致。3 .墙面装修工程根据GB50174-93电子计算机机房设计规范和GB2887-89计算站场地技术要求的有关规定,为了机房内设备的安全,所有机房与外界连接的墙体的缝隙区管线槽接口处均应密封,以防止虫、鼠进入机房。墙面腻子基层局部修补,乳胶漆一底两面,翻新处理。4.门窗工程机房大门首先考虑消防方面的要求,必须有效地起到防尘、防潮、防

8、火作用及安全性能,其次机房的门应保证最大设备的进出,还必须考虑操作的可靠性。新设备间向后移位L5米,采用防火玻璃封堵,预留消防排烟孔。设备间隔断立柱采用不锈钢立柱、双层隔音钢化玻璃。5 .拆除工程拆除原机房隔断、原UPS电池系统、原有中央空调管道、新风系统、信息点、吊顶板、门窗套、地板等。(二)暖通系统工程1 .机房精密空调系统根据现有机房的机柜发热量、UPS设备发热量、维护结构传热、新风系统带入的热量,新增的空调制冷量需求:总冷量220KW,循环风量24500113h同时满足N+1备份的空调配置模式,送风方式:地板下回风,上送风。原精密空调位置向外延伸L5米。新增的精密空调及原原精密空调需重

9、新接电接入新配电箱。新增空调下置防水坝2 .中央空调系统原大楼中央空调系统,根据房间规划重新调整出风口。3 .通风系统工程原大楼新风系统,根据房间规划重新调整出风口。(三)消防系统工程原机房采用七氟丙烷灭火系统,无管网设计,单独设置钢瓶间,房间内设置感温、感烟探测器,并将消防信号接入大楼总消防控制室。拆除原机房内报警器材根据新机房区域重新调整位置。(四)机房家具工程机房操作间定制储物,俱采用符合现代家具流行趋势的家具,美观大方、质量可靠。配件须齐全,满足机房的功能需求。(五)供配电及照明系统1 .供电系统(1)主电源系统现有机房主线功率已无法满足后期扩容需求,需要重新敷设一根主线规格为4*25

10、un+l*16mm的五芯电缆大约100米。敷设线路大楼强电井一机房控制室一机房电源控制柜。增设电源控制柜,控制柜需满足两路市电线路,配置如下:控制箱大小:1500*700*370mm内置市电1:1个3P160A、1个3P100A、4个3P32A、1个4P32A、15个2P32A断路器,1个防雷器,1个多功能仪表;内置市电2:2个3P100A、1个4P32A、15个2P32A断路器,1个防雷器,1个多功能仪表。强电井中需增加一个4P160A的控制箱以起到控制主线电源的作用。敷设主线线路严格安装走线要求安装桥架走线,敷设需开孔的部分,并对线路进行套管保护以免划破电缆。(2)数据中心UPS电源本次数

11、据中心重新更换1台60KVAUPS电池后备时间为单机满载60分钟。原UPS电池利旧使用,更换电池柜,增加3块12VlOOAH的电池保障UPS的稳定运行,同时为保证蓄电池的正常使用新增的3块12VlOOAH需与原电池保持同品牌,同批次。2 .配电设备(1)配电设备数量机房设置如下配电控制柜(箱):更换机房电源配电箱,两路市电加入能承担数据中心全部负载;目前机房UPS系统配置为单机运行,且无外部维修旁路系统、双电源设备在使用单电源供电,如果UPS主机发生故障而输出中断,将使所有机房设备停止工作,导致整个系统崩溃;考虑UPS系统存在单点故障风险,现增设一路市电线路,做到机柜双链路供电,增加容错机率。

12、使设备能在双电源供电的情况下运行。(2)配电设备技术要求(1)配电柜及元器件应满足国家标准低压开关设备和控制设备的要求;(2)所有配电柜均采用施耐德等一线品牌的空气开关,成套产品具有3C认证。(3)配电柜应严格遵循设计图纸的要求进行制造;(4)配电柜内盘柜配线采用的各种电缆、导线等,都应符合国家标准,并按相关规定的颜色标志、编号。(5)配电柜配线要求:柜及柜内设备与各构件间连接应牢固,装有电器的可开启的门,应有可靠地连接。(6)配电柜内的各种开关、按钮等,应标志清楚,防止使用过程中出现误操作。(7)配电柜并柜安装时,盘面应整齐美观,并满足易维护要求;(8)配电柜内选用的开关、接触器、指示灯、继

13、电器等元器件,要求性能可靠,技术指标达到设计要求,能满足所控制设备工作的要求。并且所选用的材料均能最大程度地防止故障电弧发生。(9)成套设备中所装用的元、器件,应符合各元、器件自身的相应标准。制造厂应负责尽可能采用标准元、器件,所有元、器件的选用应符合设计要求。(10)主配电柜内的关键元器件应根据设计图纸要求配置相关电气附件,从而达到遥测和异地监控、远程控制的功能,以满足动力环境监控系统和消防联动控制系统的需求。(11)操作器件应装在操作者易于操作的位置。(12)元器件连接方式采用压接、绕接、焊接或插接并应符合其本身标准的规定。(8)连接在覆板或门上的电器元件和测量仪器上的导线,应该使覆板和门

14、的移动不会对导线产生任何机械损伤。(13)凡电路图或接线图上有回路标号者,其连接导线的端部应标出回路标号,标号应清晰、牢固、完整、不脱色。(14)防触电保护:配电柜应有周全的防触电保护措施,防止意外地触及电压超过50V的带电部件。(15)短路保护:对于设计为耐短路的设备,在其额定运行时输出端发生的短路,均不应对设备及其部件产生不可接受的热和任何损害。短路消除以后,应不用更换任何元件或采取任何措施(例如开关操作),设备便能重新运行。(16)过载保护:过载保护应满足设计要求。(17)接地保护:设备的金属构体上,应有接地点,连接接地线的螺钉和接地点不能用作其他用途。3 .配电线路(1) UPS配电机

15、房内设备配电线路均为双路容错配置,充分满足设备安全可靠的要求。a)UPS运行方式新增1台60KVAUPS独立运行,分别对机房机柜提供一路电源,使得每台机柜具体有1路UPS电源输入;UPS电源配电系统的升级扩容思路:UPS电源配电系统的供电设计要考虑后期一定容量的扩容,可考虑后期UPS并机扩容方式。b)绝缘穿刺连接器从UPS输出配电柜到设备机柜为分布式配电,配电干线采用单芯铜电缆,三相五线制,从配电干线到负载端配电的分配采用绝缘穿刺连接器连接。在连接时,应综合考虑均分三相负载。C)末端插接件选用机柜内采用12位32A输入10-16A混合输出的机柜PDU作为末端连接设备,每台机柜安装两套(1套市电、1套UPS);(2)辅助动力及照明配电辅助动力设备采用阻燃铜芯绝缘电缆或电线配电。照明、清洁或维修用市电插座配电采用ZR-BV型阻燃导线。穿金属钢管或金属软管敷设。照明支线穿金属钢管在吊顶内敷设,由接线盒至灯具一段导线穿金属软管,PE线必须用绿/黄导线或标识。原机房内操作间
