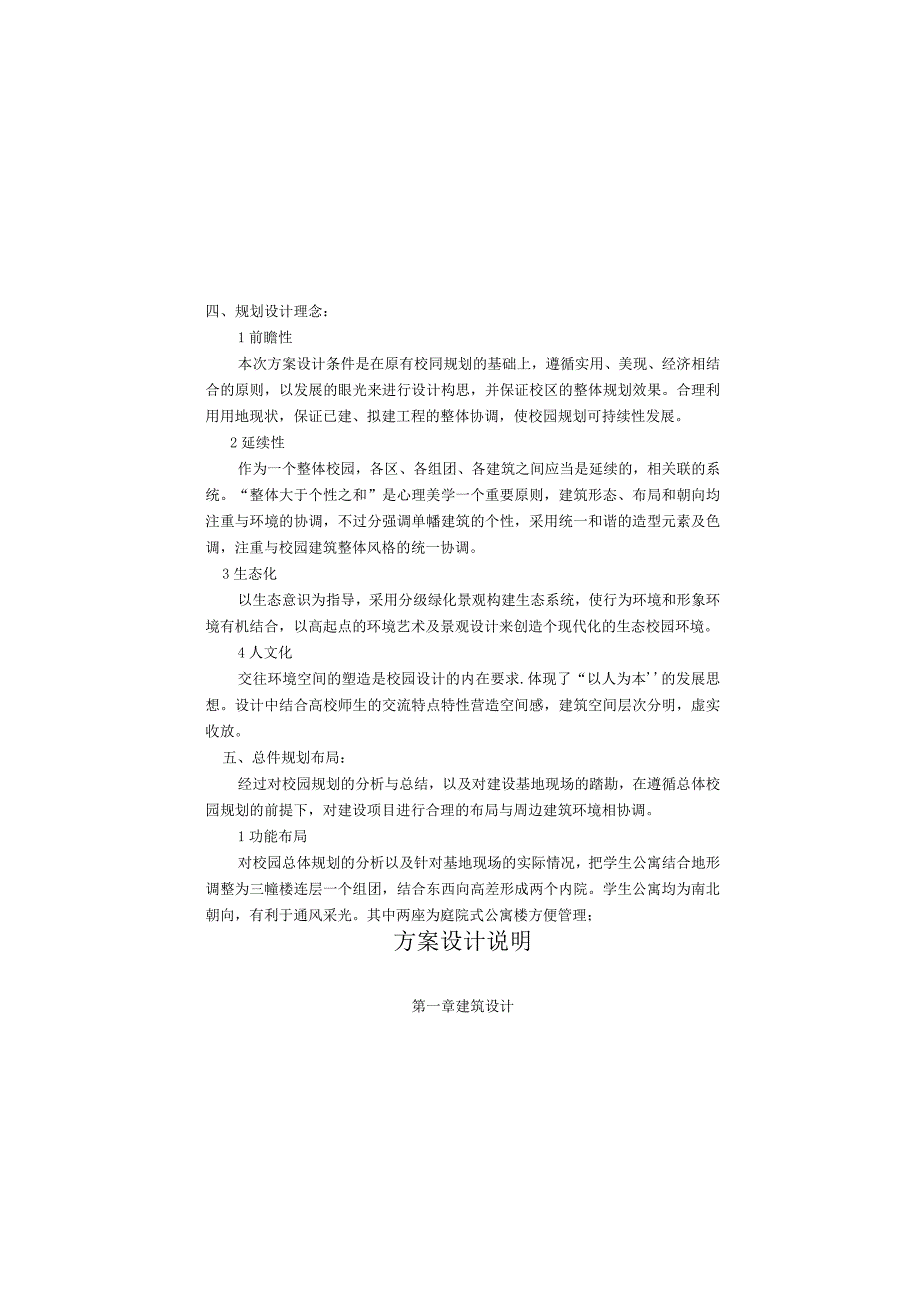

1、四、规划设计理念：1前瞻性本次方案设计条件是在原有校同规划的基础上，遵循实用、美现、经济相结合的原则，以发展的眼光来进行设计构思，并保证校区的整体规划效果。合理利用用地现状，保证已建、拟建工程的整体协调，使校园规划可持续性发展。2延续性作为一个整体校园，各区、各组团、各建筑之间应当是延续的，相关联的系统。“整体大于个性之和”是心理美学一个重要原则，建筑形态、布局和朝向均注重与环境的协调，不过分强调单幡建筑的个性，采用统一和谐的造型元素及色调，注重与校园建筑整体风格的统一协调。3生态化以生态意识为指导，采用分级绿化景观构建生态系统，使行为环境和形象环境有机结合，以高起点的环境艺术及景观设计来创造
2、个现代化的生态校园环境。4人文化交往环境空间的塑造是校园设计的内在要求.体现了“以人为本的发展思想。设计中结合高校师生的交流特点特性营造空间感，建筑空间层次分明，虚实收放。五、总件规划布局：经过对校园规划的分析与总结，以及对建设基地现场的踏勘，在遵循总体校园规划的前提下，对建设项目进行合理的布局与周边建筑环境相协调。1功能布局对校园总体规划的分析以及针对基地现场的实际情况，把学生公寓结合地形调整为三幢楼连层一个组团，结合东西向高差形成两个内院。学生公寓均为南北朝向，有利于通风采光。其中两座为庭院式公寓楼方便管理；方案设计说明第一章建筑设计一、工程概况：本工程为宁镌师范学院学生公寓和食堂建设项目

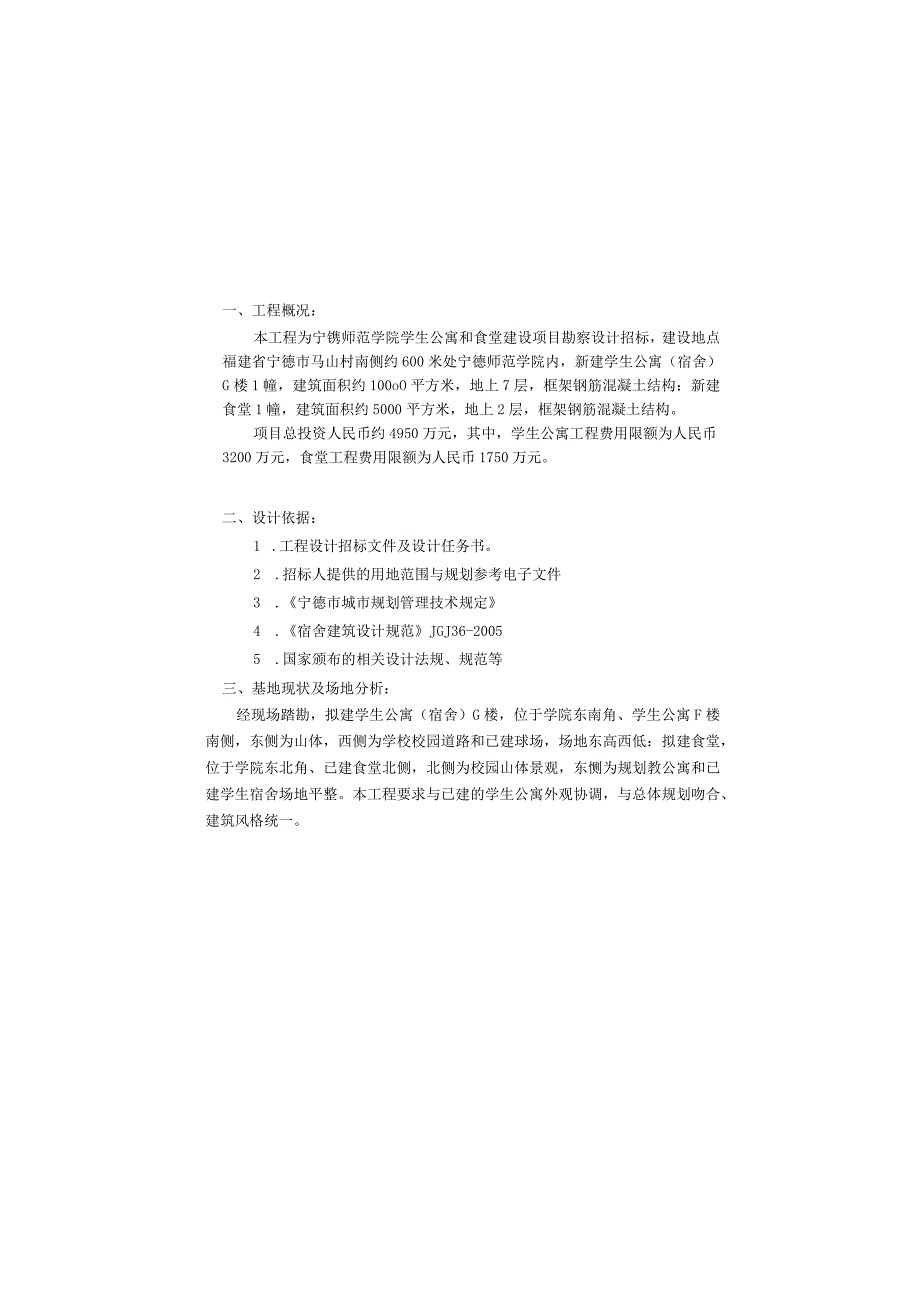

3、勘察设计招标，建设地点福建省宁德市马山村南侧约600米处宁德师范学院内，新建学生公寓（宿舍）G楼1幢，建筑面积约100oO平方米，地上7层，框架钢筋混凝土结构：新建食堂1幢，建筑面积约5000平方米，地上2层，框架钢筋混凝土结构。项目总投资人民币约4950万元，其中，学生公寓工程费用限额为人民币3200万元，食堂工程费用限额为人民币1750万元。二、设计依据：1 .工程设计招标文件及设计任务书。2 .招标人提供的用地范围与规划参考电子文件3 .宁德市城市规划管理技术规定4 .宿舍建筑设计规范JGJ36-20055 .国家颁布的相关设计法规、规范等三、基地现状及场地分析：经现场踏勘，拟建学生公寓

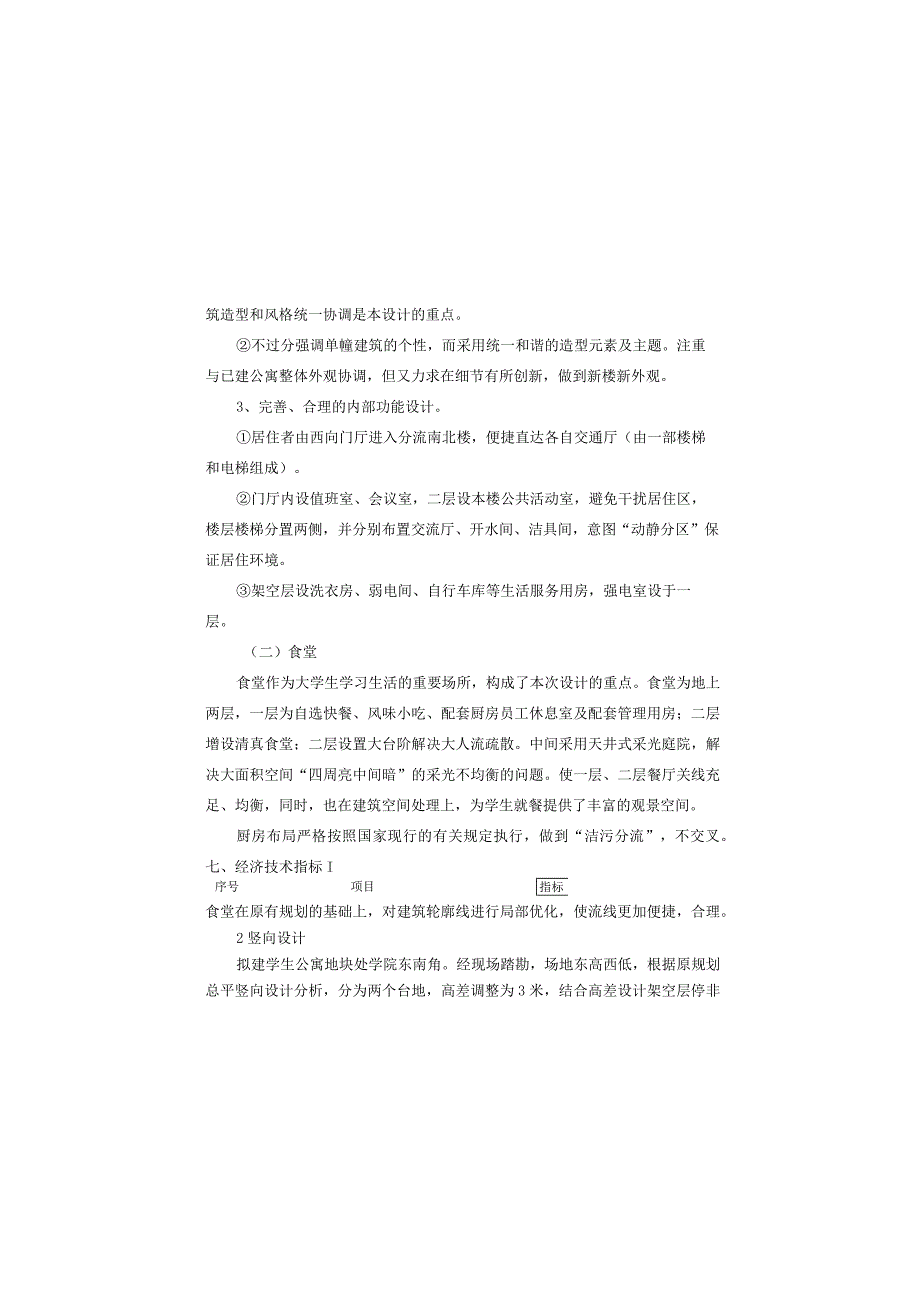

4、（宿舍）G楼，位于学院东南角、学生公寓F楼南侧，东侧为山体，西侧为学校校园道路和已建球场，场地东高西低：拟建食堂，位于学院东北角、已建食堂北侧，北侧为校园山体景观，东恻为规划教公寓和已建学生宿舍场地平整。本工程要求与已建的学生公寓外观协调，与总体规划吻合、建筑风格统一。筑造型和风格统一协调是本设计的重点。不过分强调单幢建筑的个性，而采用统一和谐的造型元素及主题。注重与已建公寓整体外观协调，但又力求在细节有所创新，做到新楼新外观。3、完善、合理的内部功能设计。居住者由西向门厅进入分流南北楼，便捷直达各自交通厅（由一部楼梯和电梯组成）。门厅内设值班室、会议室，二层设本楼公共活动室，避免干扰居住区，
5、楼层楼梯分置两侧，并分别布置交流厅、开水间、洁具间，意图“动静分区”保证居住环境。架空层设洗衣房、弱电间、自行车库等生活服务用房，强电室设于一层。（二）食堂食堂作为大学生学习生活的重要场所，构成了本次设计的重点。食堂为地上两层，一层为自选快餐、风味小吃、配套厨房员工休息室及配套管理用房；二层增设清真食堂；二层设置大台阶解决大人流疏散。中间采用天井式采光庭院，解决大面积空间“四周亮中间暗”的采光不均衡的问题。使一层、二层餐厅关线充足、均衡，同时，也在建筑空间处理上，为学生就餐提供了丰富的观景空间。厨房布局严格按照国家现行的有关规定执行，做到“洁污分流”，不交叉。七、经济技术指标I序号项目指标食堂
6、在原有规划的基础上，对建筑轮廓线进行局部优化，使流线更加便捷，合理。2竖向设计拟建学生公寓地块处学院东南角。经现场踏勘，场地东高西低，根据原规划总平竖向设计分析，分为两个台地，高差调整为3米，结合高差设计架空层停非机动车，保留土方，节省造价。3交通人流组织车行流线：遵循校园总体规划，沿教学区和生活区外围设置环校园路，形成畅通的车行路线。高效快捷地联系校园各区，同时避免机动交通对各建筑的干扰，保证功能区内舒适的步行环境，创造安静的学习生活。人行流线：根据各功能分区特点合理组织流畅的步行流线，便捷联系各功能区，构成完善的交通网络。消防单元：校园规划中充分考虑紧急状态下消防车驶入的可能，各幡楼周边均
7、有消防车道环行，并与校园主要环路连接，消防车可进入学生公寓的内庭院。4环境景观绿化系统规划设计中以集中绿地景观、节点绿化景观、道路绿化和空中立体绿化这四个层次构成绿化景观系统。围绕校园中心绿地景观核心构建校园的生态系统.形成园林与建筑互为背景，相巨渗透的空间环境。学生公寓中庭结合绿化小尺度庭院空间改善学生居住环境。六、建筑单体设计：(一)学生公寓1 .注重与环境的关系。建筑形态、布局和朝向等均注重与环境的协调，使其融入环境之中。2 .注重校园建筑的整体风格。格式塔心理美学一个重要的原则是“整体大于个性之和”，单体建级。四、主体结构：本工程均为多层建筑，采用框架结构体系。五、主要材料：1.钢筋（
8、热轧钢筋）I级钢fy=210Nmm2In级钢fy=360Nmm?2 .碎：C35-C20级3 .砖：内外墙均采用：190X190X190加气碎砌块。4 .砂浆:均采用M5.0加气碎专用砂浆。六、基础设计：本工程基础拟采用桩基础，具体基础选择待地质勘探报告完成后根据实际情况再确定。七、结构计算：采用中国建筑科学研究院PKPMCAD工程部开发的PM及SATWE三维结构空间分析程序，进行结构分析。第三章给水排水设计一、设计依据：1 .建筑设计防火规范GB50016-2014o2 .其他相关规范、规程3 .其他专业提供资料4 .建设单位要求及提供的资料二、给水系统：1总建筑面积14988.2m1其中学
9、生宿舍10000.0nV食堂4988.2m,2住宿单元（4人间）230间3住宿人数920人4用地面积14650.0m,5建筑占地面积5788.2m,其中学生宿舍2588.2m,食堂3200.0m,注：容积率、建筑密度、绿地率、停车位等指标计入校园总体规划中0第二章结构设计一、主要设计依据及有关规范：1 .建筑结构荷载规范GB50009-20122 .建筑抗震设计规范GB50011-20103 .建筑地基基础设计规范GB50007-20U4 .混凝土结构设计规范GBJ50010-20105 .建筑桩基技术规范JGJ-94-20086 .建筑抗震设防分类标准GB50223-2008二、各层活荷载及
10、风荷载取值：1 .各楼层活荷载按荷载规范取值2 .基本风压值W0=0.70KNm,三、本工程抗震重要性属乙类建筑，基本设防烈度为7度，抗震等级为二组设置于屋面。夏季提供：供/回水温度为7/12C的冷冻水。3 .集中式空调水系统：空调水系统采用一次泵闭式两管制系统，高位水箱定位，竖向异程，水平同程的方式。4 .集中式空调风系统：采用低速全空气系统。第五章电气设计一、设计依据：1 .建筑、给排水、暧通等专业提供的有关资料。2 .民用建筑电气设计规范(JGJ/T16-2008)3 .建筑物防雷设计规范(GB50057-2010)4 .建筑照明设计标准(GB50034-2013)5 .智能建筑设计标准
11、(GB50314-2000)6 .建筑设计防火规范(GB50016-2014)7 .火灾自动报警系统设计规范(GB50116-2013)二、设计内容及范围：设计内容包括两大部分：强电设计和弱电设计。强电设计包括：照明插座配电、防雷接地系统等。弱电设计包括：电信通讯系统、校园网络系统、有线闭路电视系统、消防栓系统等。三、强电设计：.负荷级别及负荷估算。1.水源：采用城市自来水，从主入口进水。1 .本工程最高日用水量为384m7do2 .供水方式：市政给水管一进水水表一校区供水环网上水池、水泵加压一各楼屋面水箱一四层及四层以上配水点各楼一三层用水点三、排水系统：1 .本工程总日排污水量为346m2
12、 .排水采用雨、污分流体制。生活污水经化粪池处理后排入市政污水管网。雨水经雨水口、雨水管汇总，排入市政雨水管。第四章暖通设计一、设计依据：1 .民用建筑供暖通风与空气调节设计规范GB50736-20122 .宁德地区气象资料。3 .建筑专业提资图。二、空调设计：1 .空调方式：本工程采用集中式空调系统。学生服务超市、休闲吧、餐厅采用单冷系统，各空调机组由电气专业预留空调用电量，室外机的安放结合建筑外立面设置。2 .冷热源：本工程拟采用风冷热泵机组。其中学生服务超市冷负荷为600K肌选用338kw风冷热泵2台；休闲吧部分冷负荷125K肌选用164kw风冷热泵1台，餐厅部分冷负荷1500KW,选用
13、783kw风冷热泵2台。机1 .消防栓系统楼室内消防栓均设有破玻璃按钮，接至校内消防泵控制箱，可直接启动消防泵。2 .电信通讯系统：电信系统进线由校电信间埋地引至各楼架空层的弱电间，每套间内均设一门电话。每座公寓楼电信门数为192门，食堂按0.1门/100户计，总电信门数为586门。3 .有线电视系统：有线电视系统进线由校有线电视间埋地引至各楼架空层的弱电间，每套间内均设有一个有线电视接口，食堂餐厅设适量电视口。4 .校园网络系统：网络系统进线采用千兆光纤由校网格中心引至各楼架空层的弱电间，楼内采用百兆超五类双绞线连接，各每套间内均设有网络接口，食堂售菜口设有网络口。第六章防火设计一、建筑防火
14、设计：1 .本工程建筑均为多层建筑。各楼间设有不小于4m宽的消防车道，与校园主干道贯通。2 .各多层建筑疏散楼梯数量、宽度、房间至楼梯间距离等均满足规范要求。3 .建筑耐火设计：二级耐火等级，楼板均为钢筋碎结构，填充墙、隔墙为非燃材料,本工程用电均为三级负荷，食堂用电指标60w11公寓按用电负荷指标按50w11f考虑。学生公寓设备负荷为1300kw,计算负荷约为910kw；食堂设备负荷约为525kw,食堂计算负荷约为420kw,总计算负荷约为1350kw,采用380/22OV电压等级，供电系统采用TN-C-S系统，各单体建筑分别由就近的校配电房分别引一路380/220V回路供电，供电回路电缆均
