轻钢龙骨隔墙施工工艺全套.docx

上传人:p** 文档编号:645941 上传时间:2024-01-02 格式:DOCX 页数:11 大小:20.08KB
下载 相关 举报

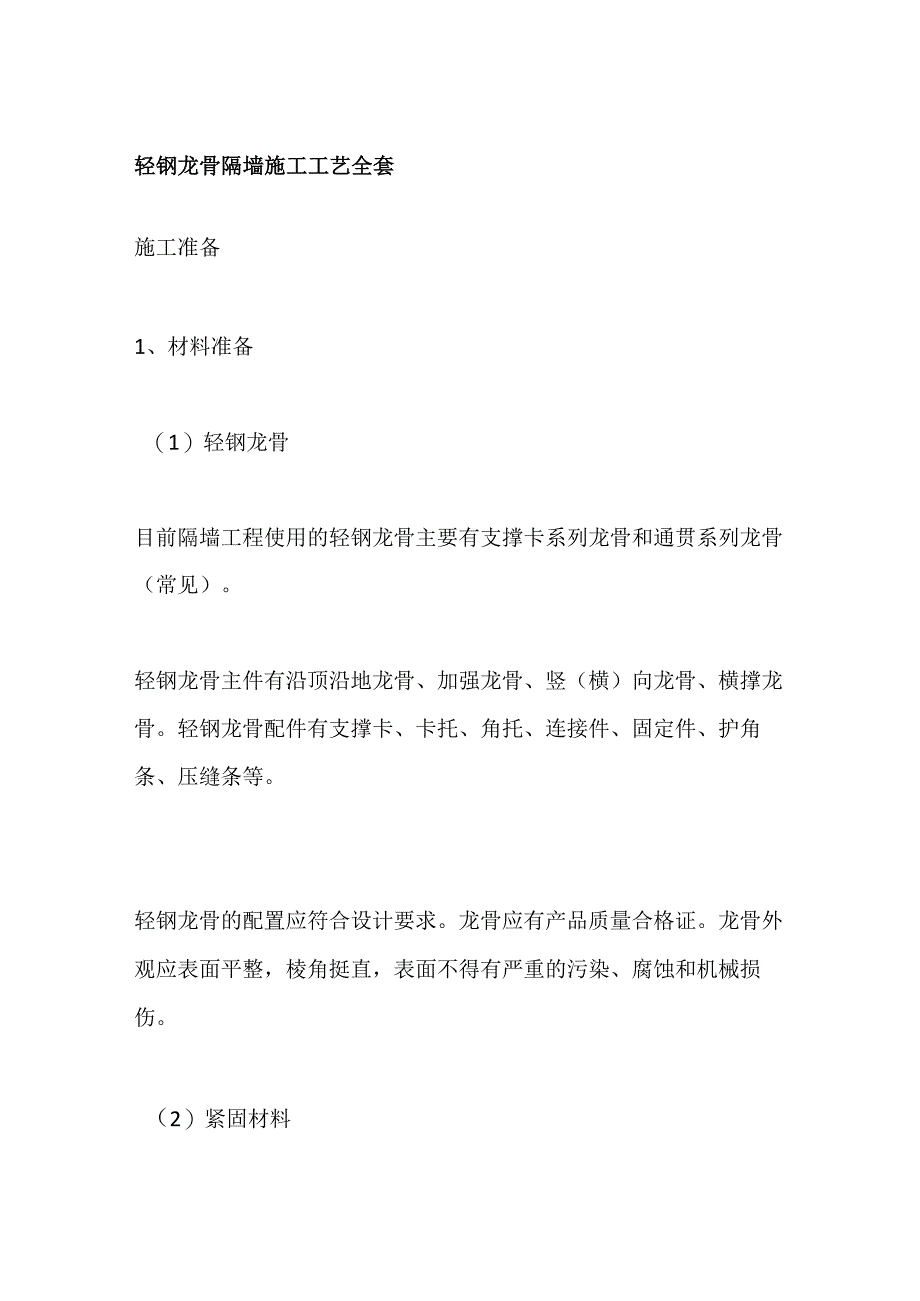

轻钢龙骨隔墙施工工艺全套.docx_第1页
第1页 / 共11页

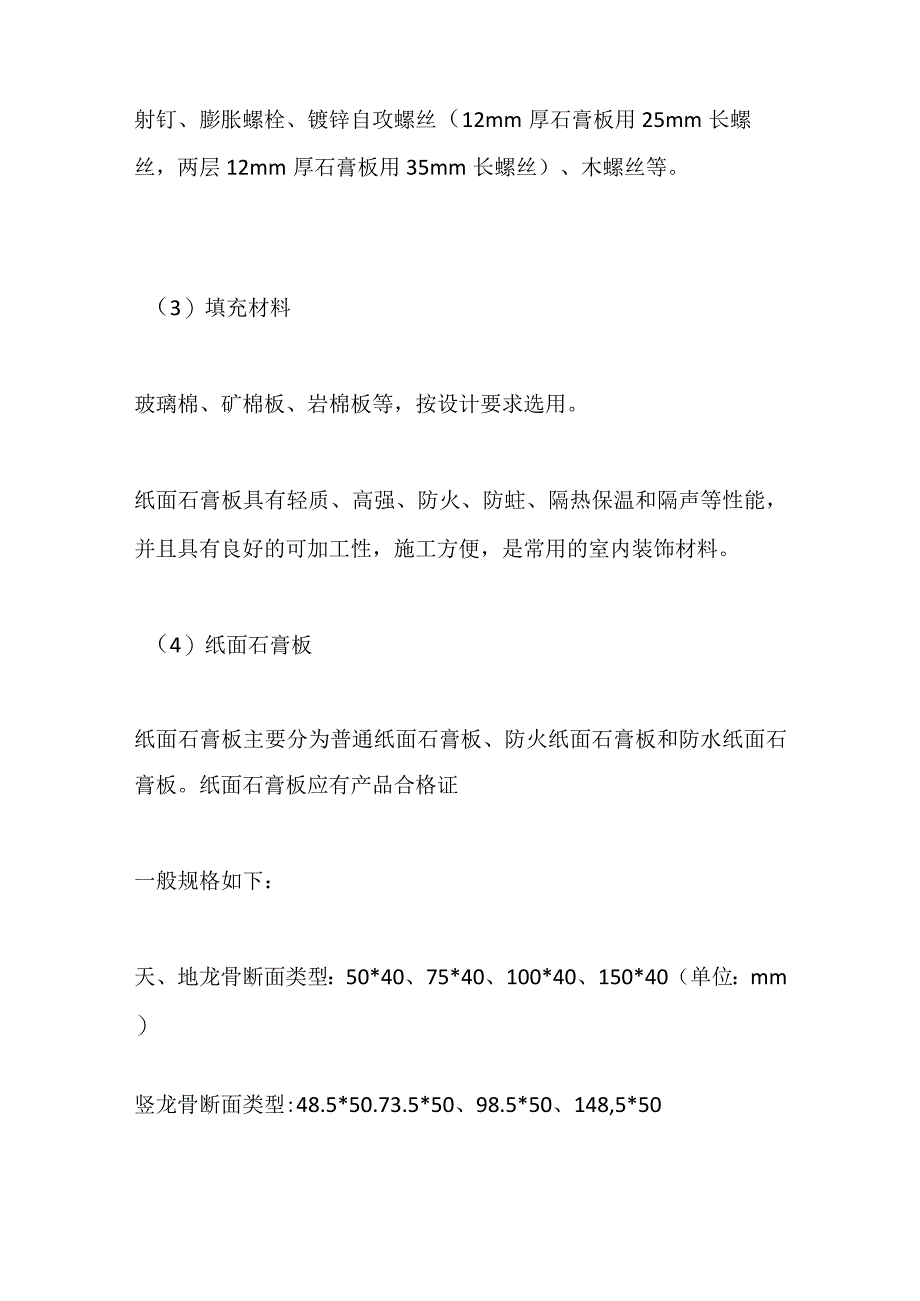

轻钢龙骨隔墙施工工艺全套.docx_第2页
第2页 / 共11页

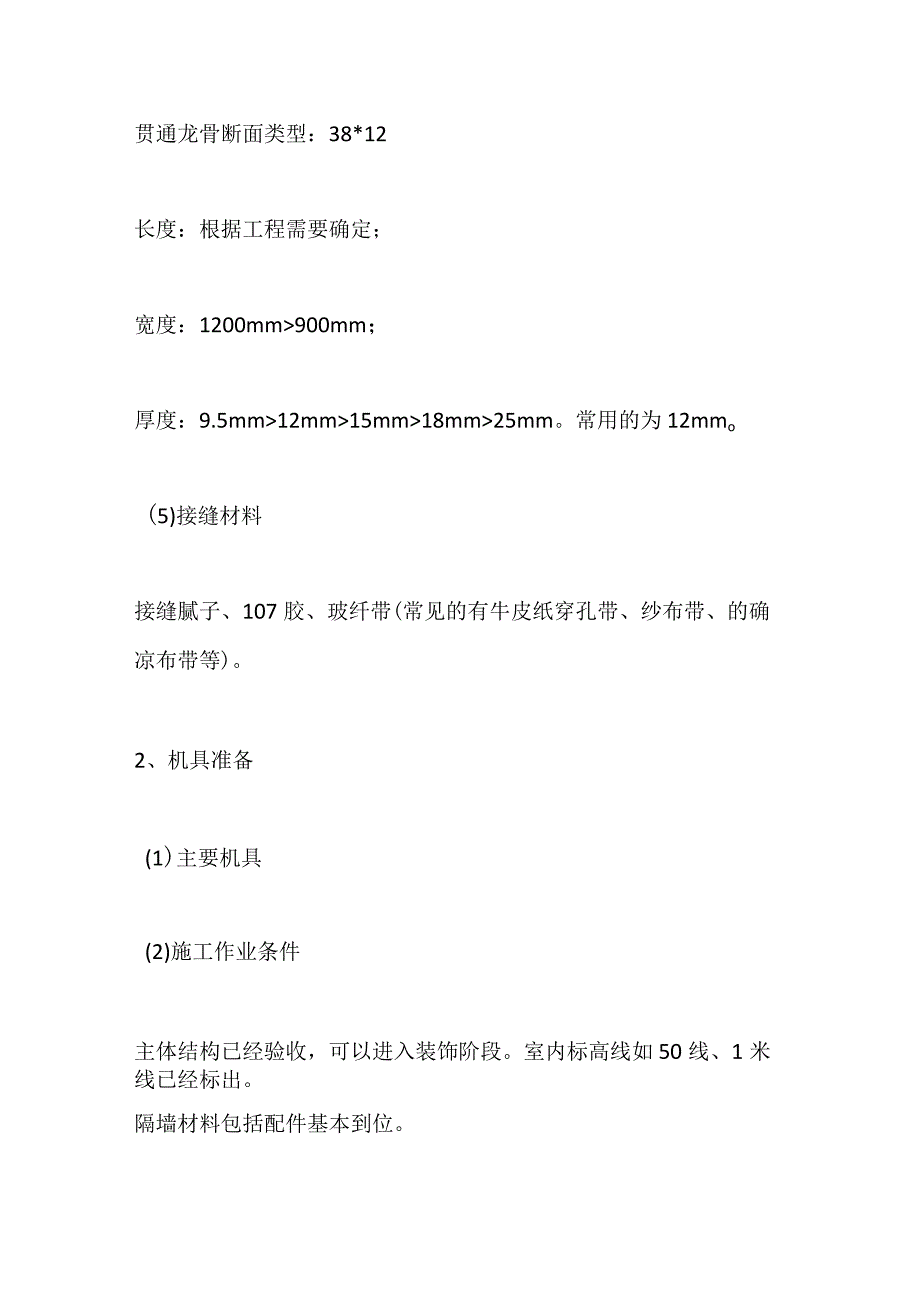

轻钢龙骨隔墙施工工艺全套.docx_第3页
第3页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第4页
第4页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第5页
第5页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第6页
第6页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第7页
第7页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第8页
第8页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第9页
第9页 / 共11页
轻钢龙骨隔墙施工工艺全套.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《轻钢龙骨隔墙施工工艺全套.docx》由会员分享,可在线阅读,更多相关《轻钢龙骨隔墙施工工艺全套.docx(11页珍藏版)》请在第壹文秘上搜索。

1、轻钢龙骨隔墙施工工艺全套施工准备1、材料准备(1)轻钢龙骨目前隔墙工程使用的轻钢龙骨主要有支撑卡系列龙骨和通贯系列龙骨(常见)。轻钢龙骨主件有沿顶沿地龙骨、加强龙骨、竖(横)向龙骨、横撑龙骨。轻钢龙骨配件有支撑卡、卡托、角托、连接件、固定件、护角条、压缝条等。轻钢龙骨的配置应符合设计要求。龙骨应有产品质量合格证。龙骨外观应表面平整,棱角挺直,表面不得有严重的污染、腐蚀和机械损伤。(2)紧固材料射钉、膨胀螺栓、镀锌自攻螺丝(12mm厚石膏板用25mm长螺丝,两层12mm厚石膏板用35mm长螺丝)、木螺丝等。(3)填充材料玻璃棉、矿棉板、岩棉板等,按设计要求选用。纸面石膏板具有轻质、高强、防火、防

2、蛀、隔热保温和隔声等性能,并且具有良好的可加工性,施工方便,是常用的室内装饰材料。(4)纸面石膏板纸面石膏板主要分为普通纸面石膏板、防火纸面石膏板和防水纸面石膏板。纸面石膏板应有产品合格证一般规格如下:天、地龙骨断面类型:50*40、75*40、100*40、150*40(单位:mm)竖龙骨断面类型:48.5*50.73.5*50、98.5*50、148,5*50贯通龙骨断面类型:38*12长度:根据工程需要确定;宽度:1200mm900mm;厚度:9.5mm12mm15mm18mm25mm。常用的为12mmo(5)接缝材料接缝腻子、107胶、玻纤带(常见的有牛皮纸穿孔带、纱布带、的确凉布带等

3、)。2、机具准备(1)主要机具(2)施工作业条件主体结构已经验收,可以进入装饰阶段。室内标高线如50线、1米线已经标出。隔墙材料包括配件基本到位。设计要求隔墙有地枕带时,应先将C20细石混凝土地枕带施工完毕,强度达到IOMPa以上,方可进行轻钢龙骨的安装。先做样板隔墙一道,经验收合格后再进行大面积的施工,并向作业班组进行了详细的技术交底,避免出错。3、常见隔墙做法02施工工艺流程1、弹线、分档在隔墙与上、下及两边基体的相接处,应按龙骨的宽度弹线。弹线清楚,位置准确,并结合石膏板的长、宽分档,以确定竖向龙骨;同时标出门和窗洞口的位置。2、墙基(导墙)施工当设计有要求时应按设计要求施工墙基,在施工

4、墙基前应先支模,再植C6的钢筋,间距30CM,再用混凝土浇筑密实。(卫生间、厨房间等潮湿部位必须做墙基,高度不小于20CM。)3、固定沿顶、沿地龙骨沿弹线位置固定沿项、沿地龙骨,用膨胀螺栓固定,固定点间距应不大于600mm,且距端头的距离不应大于SOmmo龙骨对接应保持平直。4、固定沿地龙骨时具体做法当设计无要求做墙基时,在结构层上预设3CM厚*10CM长的木方(宽度同龙骨),然后再将地龙与木方连接(铁钉连接),木方的间距是竖向龙骨的双倍,且木方的位置与竖龙骨吻合,在竖龙安装结束后用混凝土将地龙与地面的空隙填密实。03施工作业条件1、固定边框龙骨沿弹线位置固定边框龙骨,龙骨的边线应与弹线重合。

5、龙骨的端部应固定,固定点间距应不大于Im,固定应牢固(膨胀螺丝固定)。2、安装竖向龙骨安装竖向龙骨应垂直,龙骨间距应按设计要求布置。设计无要求时,其间距可按石膏板板宽确定,如板宽为900mm、1200mm时,其间距分别为453mm、603mmo卫生间隔墙竖龙间距以300mm为宜。3、安装竖龙骨注意点(1)竖龙的安装时应从隔墙的一端开始安装,当最后一根龙骨与墙柱或门窗的距离大于龙骨的分档距离时,应增加一根龙骨,且龙骨应一正一反,不可同一方向。(2)通贯龙骨低于3m的隔断安装一道;3-5m隔断安装两道;5m以上安装三道,并且贯通龙骨开口向上,接头处用伽钉连接。(3)竖龙骨开口处应用支撑卡逐个卡牢,

6、以增加整体的刚度,不可一隔一安装。(4)竖向龙骨长度要比净空短30mm,以便留有伸缩量。(5)竖龙骨的接头应错开,不可在同一线上;或可以定做相应长度的龙骨,避免接头,既经济,刚度又好。(6)当超过12m长的墙体应做伸缩变形缝,以防止因温度和湿度的影响产生墙体变形和裂缝。注意天地龙骨均需断开。竖向龙骨与天地龙骨可用快装钳压牢或钏钉拉钏(拉钏钉距竖龙骨边缘1520mm)。4、安装门、窗框(1)沿地横龙骨在门及落地窗洞口处断开。(2)在门、窗洞口两侧竖立附加竖龙骨。门、窗洞口上橙用横龙骨制作,开口向上,并用钏钉与竖龙拉牢。上橙与沿顶龙骨之间插入竖龙骨,其间距应比隔墙的其它竖龙骨加密。用同样方法制作窗

7、口下樟。(3)门框的三种加固方式采用两根竖龙双包并用钾钉拉牢从而达到加固效果。采用40*60方管加固并顶天立地且与主体结构有可靠连接。采用40*60木方加固并顶天立地且与主体结构有可靠连接5、水暖、电气管铺设按图纸要求预埋管道。要求与龙骨的安装同步进行,或在另一面石膏板封板前进行,并采取局部加强措施,固定牢固。电气设备专业在墙中铺设管线时,应避免切断横、竖向龙骨,同时避免在沿墙下端设置管线。04检查龙骨安装1、隔墙龙骨安装完成后,应进行整体中间验收并做记录。(1)龙骨是否扭曲变形。(2)沿顶、沿地龙骨之间是否平行,是否松动。(3)管线是否凸出外露,影响封板。2、检查项目、允许偏差及检验方法05

8、安装石膏板1、石膏板安装应竖向铺设,长边(即包封边)接缝应落在竖龙骨上,与龙骨的重叠宽度应220mm。曲面墙所用石膏板应横向铺设。注意封板时下端不应到底,而应留2-4CM。当隔墙有防火和防潮要求时,面层分别以改性防火和防水石膏板代替。2、石膏板横向接缝处,如不在沿顶、沿地龙骨上,应加横撑龙骨固定板缝。3、龙骨两侧的石膏板及龙骨一侧的内外两层石膏板应错缝排列,接缝不得落在同一根龙骨上并不得落在同一线上。(也可根据项目的具体情况定制整张石膏板)。4、安装门、窗洞口处时拐角处石膏板应采用“L”型切割。5、安装石膏板时,应从板的中部向板的四边固定,钉头略埋入板内0.5lmm,但不得损坏纸面。钉眼应用石

9、膏腻子抹平。6、石膏板用自攻螺钉固定。沿石膏板周边螺钉间距不应大于200mm,中间部分螺钉间距不应大于300mm,螺钉与板边缘的距离应为1016mmo06接缝处理纸面石膏板墙接缝做法有三种形式,即平缝、凹缝和压条缝。一般做平缝较多,按以下程序处理:1、纸面石膏板安装时,其接缝处应适当留缝(一般58mm),非整板拼装时应预先刨出“V”形口,以便腻子能嵌入到缝隙内,饱满、密实。接缝内浮土清除干净后,刷一道50%浓度的107胶水溶液。2、用小刮刀把接缝腻子嵌入板缝,板缝要嵌满嵌实,与波刮平。待腻子干透后,检查嵌缝处是否有裂纹产生,如产生裂纹要分析原因,并重新嵌缝。3、在接缝坡口处刮约Imm厚的腻子,然后粘贴玻纤带,压实刮平。4、当腻子开始凝固又尚处于潮湿状态时,再刮一道腻子,将玻纤带(牛皮纸)埋入腻子中,并将板缝填满刮平。07施工质量工程验收1、工质量验收2、部位重要节点回顾
