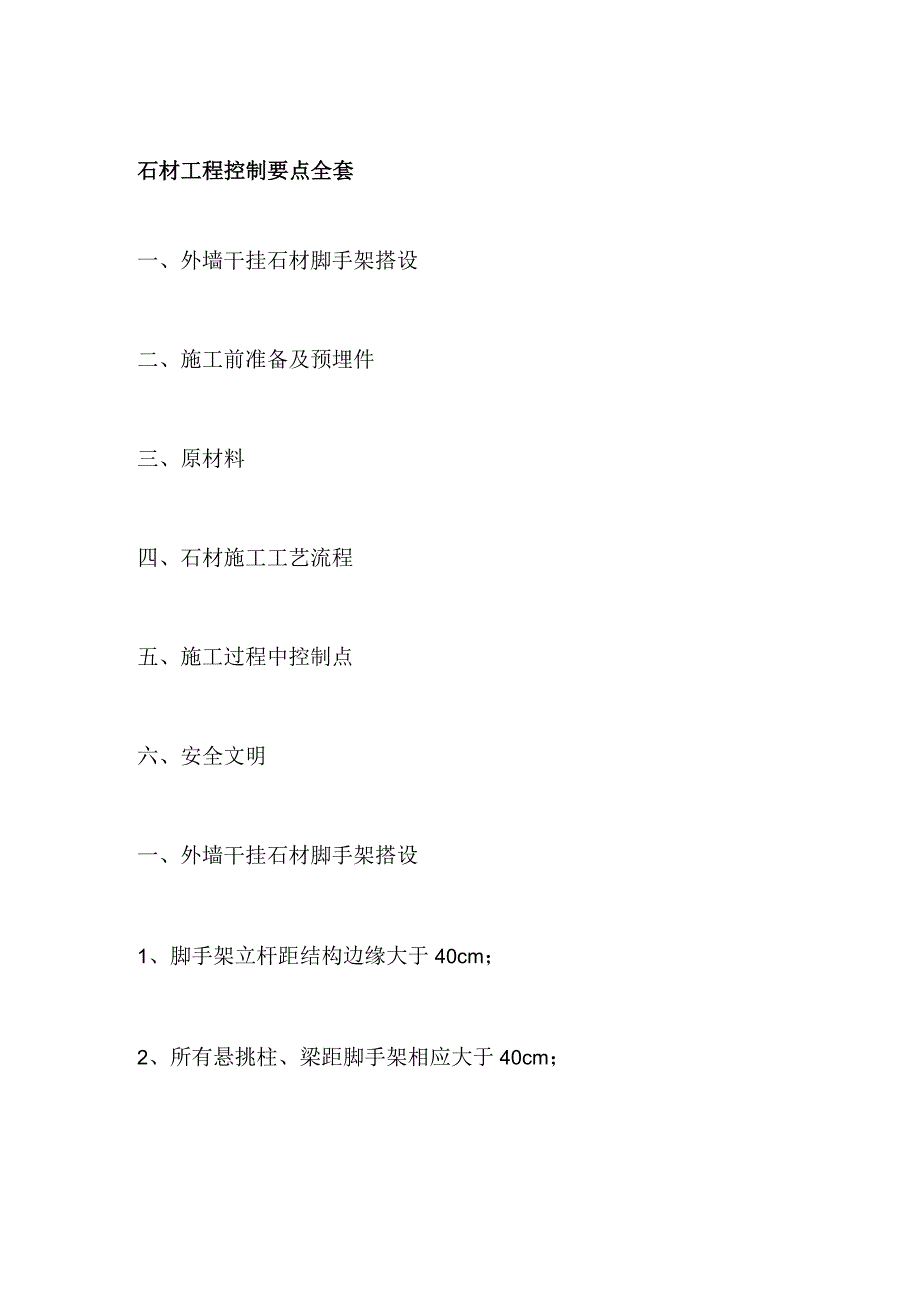

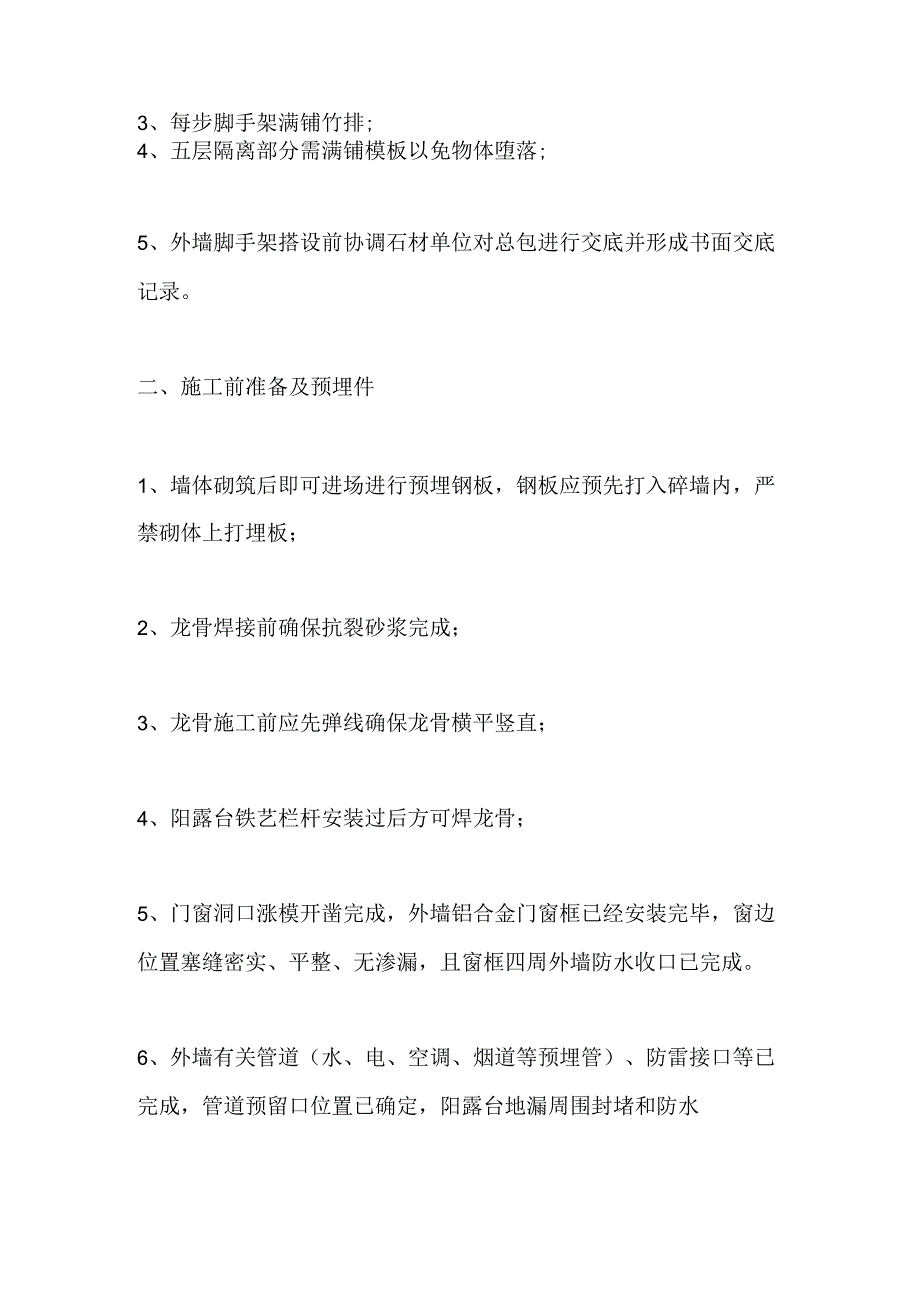

1、石材工程控制要点全套一、外墙干挂石材脚手架搭设二、施工前准备及预埋件三、原材料四、石材施工工艺流程五、施工过程中控制点六、安全文明一、外墙干挂石材脚手架搭设1、脚手架立杆距结构边缘大于40cm;2、所有悬挑柱、梁距脚手架相应大于40cm;3、每步脚手架满铺竹排;4、五层隔离部分需满铺模板以免物体堕落;5、外墙脚手架搭设前协调石材单位对总包进行交底并形成书面交底记录。二、施工前准备及预埋件1、墙体砌筑后即可进场进行预埋钢板,钢板应预先打入碎墙内,严禁砌体上打埋板;2、龙骨焊接前确保抗裂砂浆完成;3、龙骨施工前应先弹线确保龙骨横平竖直;4、阳露台铁艺栏杆安装过后方可焊龙骨;5、门窗洞口涨模开凿完成

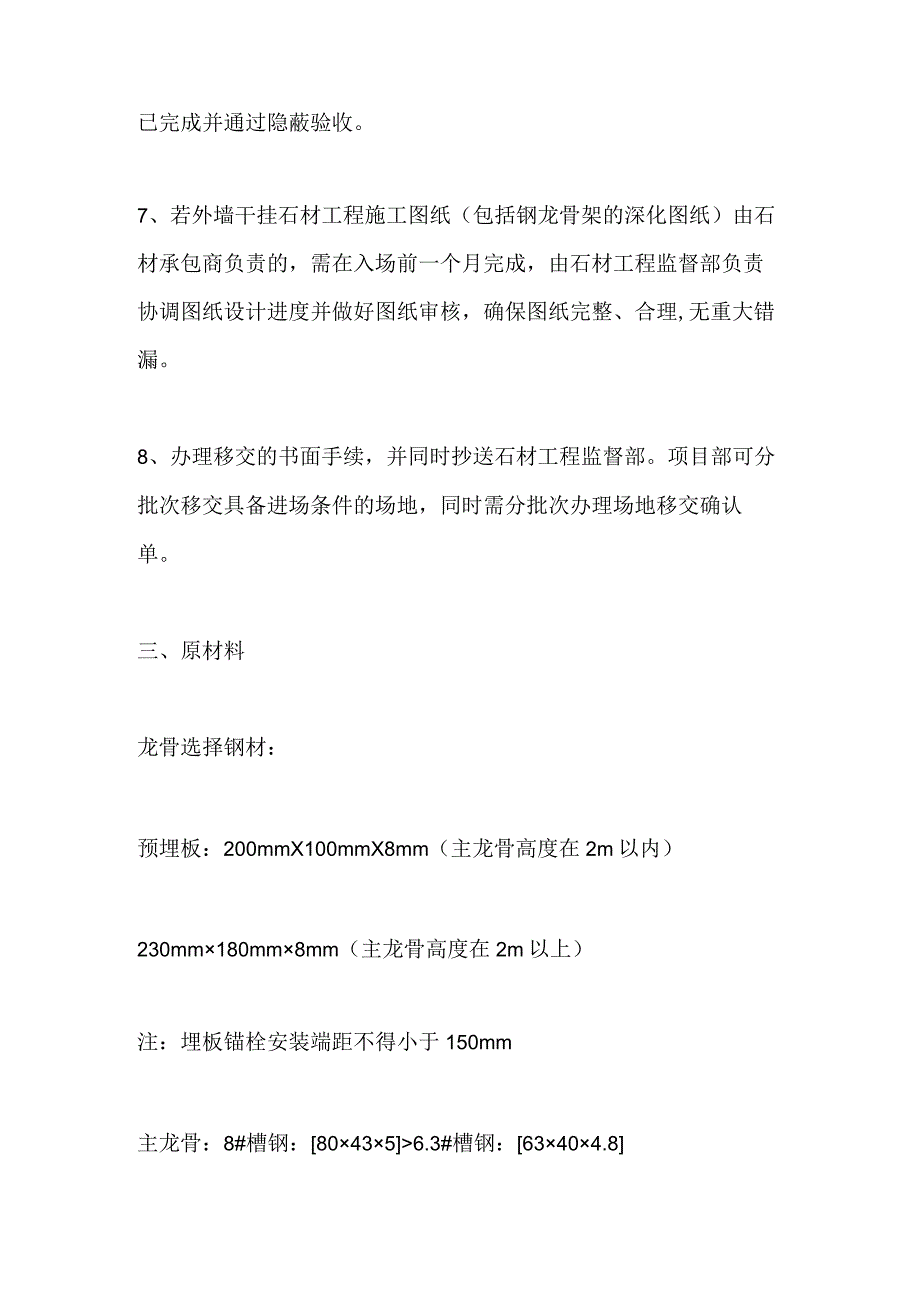

2、,外墙铝合金门窗框已经安装完毕,窗边位置塞缝密实、平整、无渗漏,且窗框四周外墙防水收口已完成。6、外墙有关管道(水、电、空调、烟道等预埋管)、防雷接口等已完成,管道预留口位置已确定,阳露台地漏周围封堵和防水已完成并通过隐蔽验收。7、若外墙干挂石材工程施工图纸(包括钢龙骨架的深化图纸)由石材承包商负责的,需在入场前一个月完成,由石材工程监督部负责协调图纸设计进度并做好图纸审核,确保图纸完整、合理,无重大错漏。8、办理移交的书面手续,并同时抄送石材工程监督部。项目部可分批次移交具备进场条件的场地,同时需分批次办理场地移交确认单。三、原材料龙骨选择钢材:预埋板:200mmX100mmX8mm(主龙骨

3、高度在2m以内)230mm180mm8mm(主龙骨高度在2m以上)注:埋板锚栓安装端距不得小于150mm主龙骨:8#槽钢:804356.3#槽钢:63404.8次龙骨:5#角钢:L50505连接件:50义5角钢、8#槽钢(龙骨与埋板之间的连接件均采用8#槽钢)(以上钢材表面均做热浸镀锌处理,镀锌层膜厚不得小于60m)石材材质:石材采用30mm厚花岗石(荔枝红)根据公司工程情况,别墅外墙现行采用的为蝴蝶式(缝挂式),部分线条雕花增加背挂构件。下面图表为常用的挂件,材质为304#,一般可用磁铁或腐蚀药水来作简单检验。注:1、双组份AB干挂胶(环氧树脂胶),按固化时间长短分快干、普干、慢干,具体时间

4、参照产品说明书,在工程中作为石材和干挂件之间的结构胶。2、云石胶与催干剂配合使用,在工程中作临时固定和修补石材使用,由于其固化时间短、安装方便,工人常常会用来代替AB胶使用,但云石胶强度和耐久性较AB胶差,在工程施工是禁止代替使用的。3、注意材料的保质期和存放条件。四、干挂石材、石材幕墙工艺流程图五、施工过程中控制点1、主龙骨安装间距不得大于I100mm;2、整个钢龙骨采用焊接方式,焊缝处必须除渣打磨后刷两遍防锈漆;3、严禁将不锈钢挂件与横龙骨用AB干挂胶粘结;4、悬挑式构件不应焊接,悬挑长度不应过长;5、壁灯处石材单位要预留穿线孔;6、横龙骨开孔间距不应太大,位置不应偏侧;7、干挂件放置在横龙骨底面,螺栓承受多几倍石材的重量;8、干挂件放置在横龙骨底面,悬挑距离太开,螺栓承受多十几倍石材的重量,挂件放置偏在板材竖直边上;9、存在裂纹的石材板不得使用;10、石材开挂件槽时应逢中,偏向一边不利于承受水平外向力。五、安全文明1、要有严格的成品保护措施,保护对象包括已完成的各种石材、钢架、门窗、管道和其它成品,严禁损坏或污染成品,堵塞管道。2、工人操作地点和周围必须清洁整齐,做到工完场清,不留边碎料;脚手架上临时堆放的材料必须堆放稳当,严禁超载,五金配件和工具应用工具桶(袋)装好。
