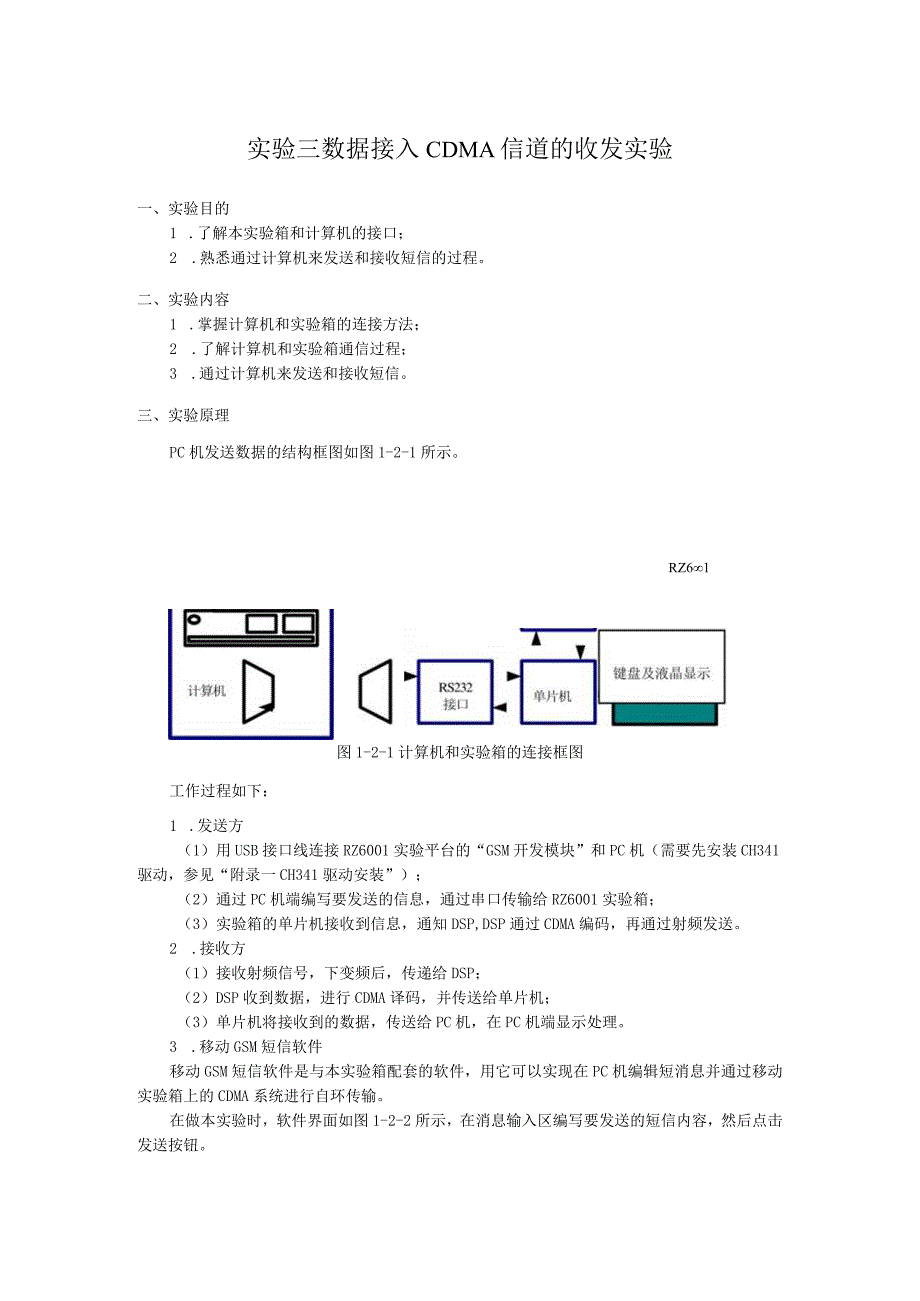

1、实验三数据接入CDMA信道的收发实验一、实验目的1 .了解本实验箱和计算机的接口；2 .熟悉通过计算机来发送和接收短信的过程。二、实验内容1 .掌握计算机和实验箱的连接方法；2 .了解计算机和实验箱通信过程；3 .通过计算机来发送和接收短信。三、实验原理PC机发送数据的结构框图如图1-2-1所示。RZ61图1-2-1计算机和实验箱的连接框图工作过程如下：1 .发送方（1）用USB接口线连接RZ6001实验平台的“GSM开发模块”和PC机（需要先安装CH341驱动，参见“附录一CH341驱动安装”）；（2）通过PC机端编写要发送的信息，通过串口传输给RZ6001实验箱；（3）实验箱的单片机接收到
2、信息，通知DSP,DSP通过CDMA编码，再通过射频发送。2 .接收方（1）接收射频信号，下变频后，传递给DSP；（2） DSP收到数据，进行CDMA译码，并传送给单片机；（3）单片机将接收到的数据，传送给PC机，在PC机端显示处理。3 .移动GSM短信软件移动GSM短信软件是与本实验箱配套的软件，用它可以实现在PC机编辑短消息并通过移动实验箱上的CDMA系统进行自环传输。在做本实验时，软件界面如图1-2-2所示，在消息输入区编写要发送的短信内容，然后点击发送按钮。四、实验步骤与任务1 .将实验箱关机，在实验箱右下的A扩展接口安插上“GSM开发模块”。用配套的USB接口线连接“GSM开发模块”

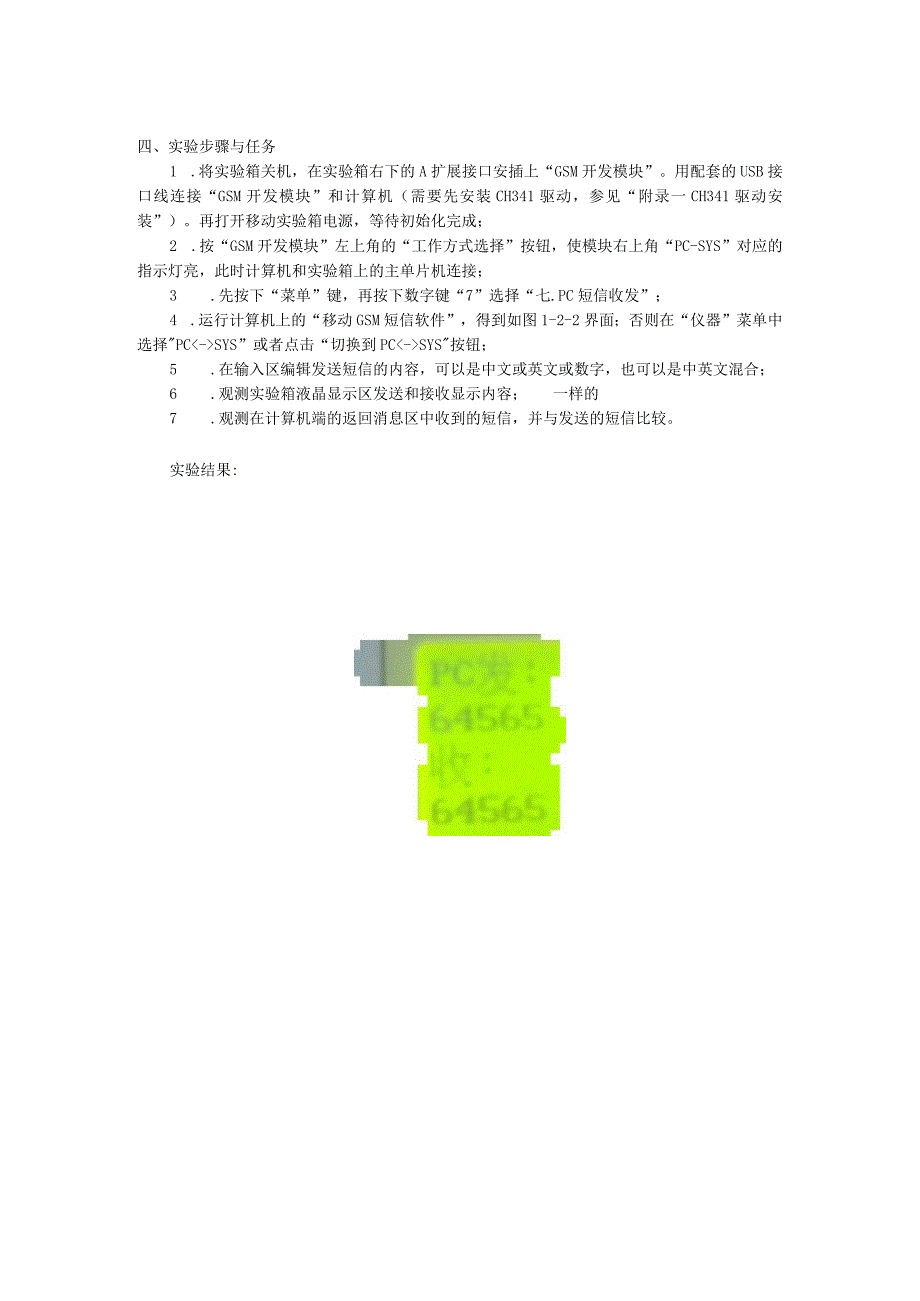

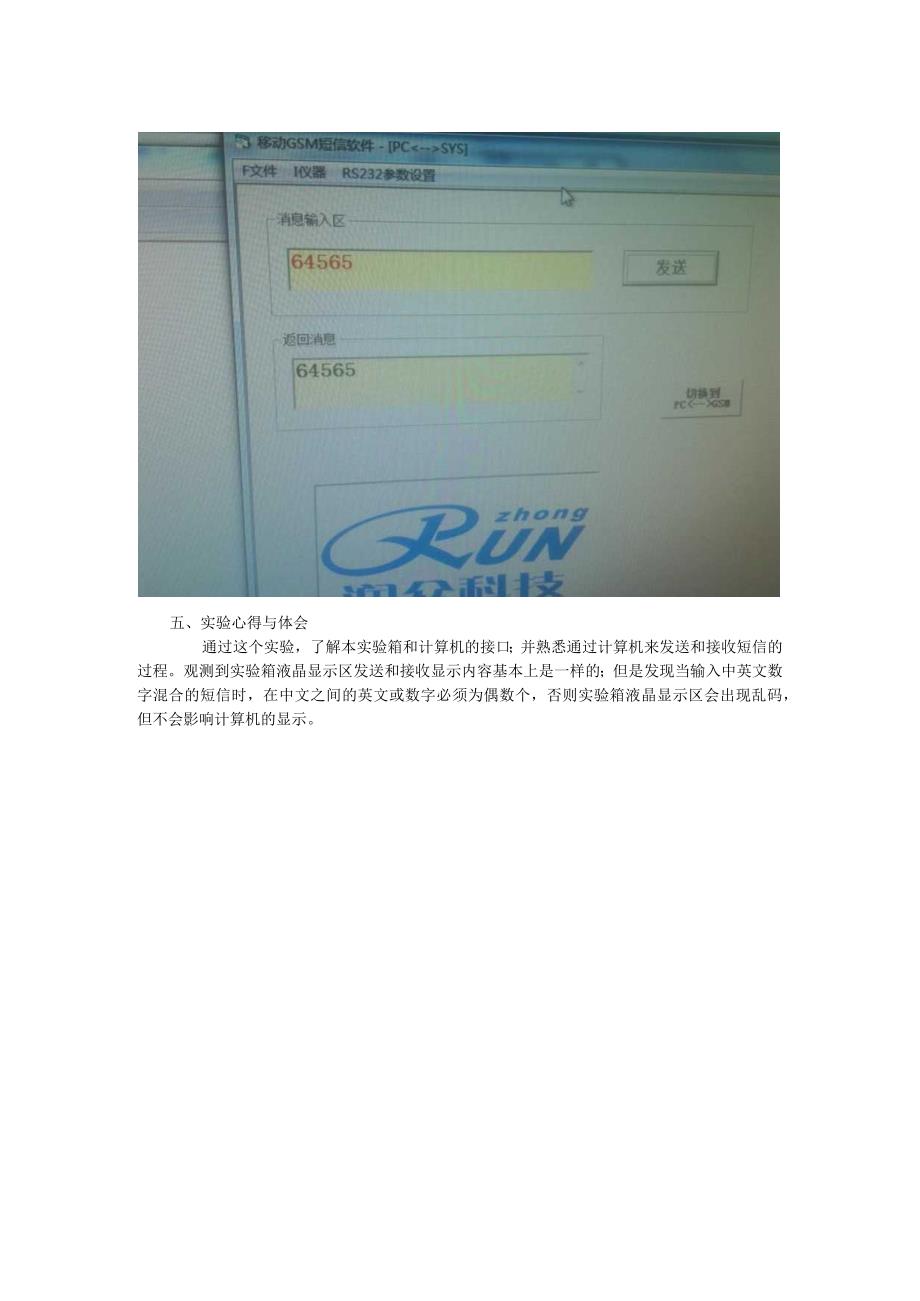

3、和计算机（需要先安装CH341驱动，参见“附录一CH341驱动安装”）。再打开移动实验箱电源，等待初始化完成；2 .按“GSM开发模块”左上角的“工作方式选择”按钮，使模块右上角“PC-SYS”对应的指示灯亮，此时计算机和实验箱上的主单片机连接；3 .先按下“菜单”键，再按下数字键“7”选择“七.PC短信收发”；4 .运行计算机上的“移动GSM短信软件”，得到如图1-2-2界面；否则在“仪器”菜单中选择PCSYS”或者点击“切换到PCSYS按钮；5 .在输入区编辑发送短信的内容，可以是中文或英文或数字，也可以是中英文混合；6 .观测实验箱液晶显示区发送和接收显示内容；一样的7 .观测在计算机端的返回消息区中收到的短信，并与发送的短信比较。实验结果:五、实验心得与体会通过这个实验，了解本实验箱和计算机的接口；并熟悉通过计算机来发送和接收短信的过程。观测到实验箱液晶显示区发送和接收显示内容基本上是一样的；但是发现当输入中英文数字混合的短信时，在中文之间的英文或数字必须为偶数个，否则实验箱液晶显示区会出现乱码，但不会影响计算机的显示。
