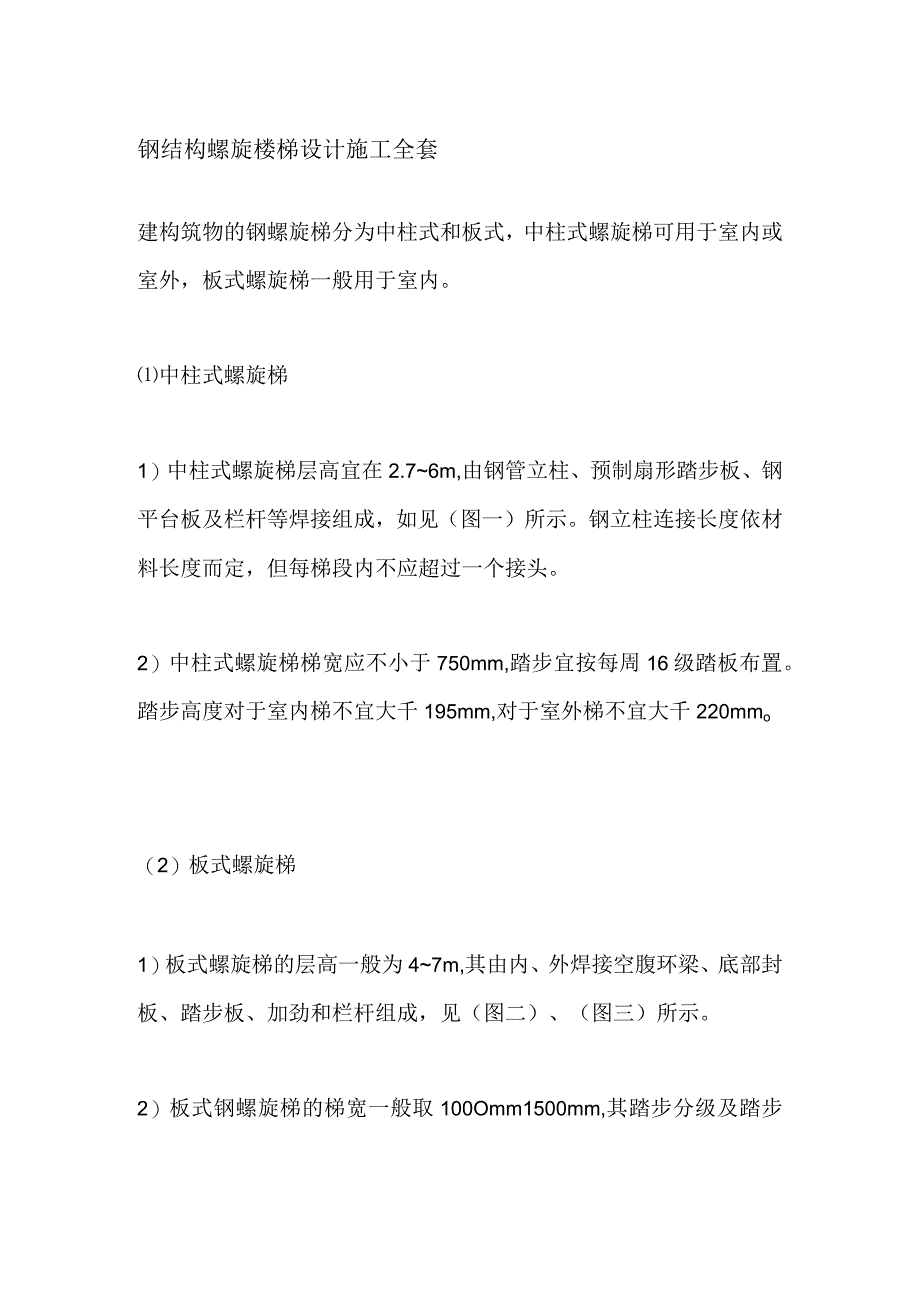

1、钢结构螺旋楼梯设计施工全套建构筑物的钢螺旋梯分为中柱式和板式，中柱式螺旋梯可用于室内或室外，板式螺旋梯一般用于室内。中柱式螺旋梯1）中柱式螺旋梯层高宜在2.76m,由钢管立柱、预制扇形踏步板、钢平台板及栏杆等焊接组成，如见（图一）所示。钢立柱连接长度依材料长度而定，但每梯段内不应超过一个接头。2）中柱式螺旋梯梯宽应不小于750mm,踏步宜按每周16级踏板布置。踏步高度对于室内梯不宜大千195mm,对于室外梯不宜大千220mmo（2）板式螺旋梯1）板式螺旋梯的层高一般为47m,其由内、外焊接空腹环梁、底部封板、踏步板、加劲和栏杆组成，见（图二）、（图三）所示。2）板式钢螺旋梯的梯宽一般取100O

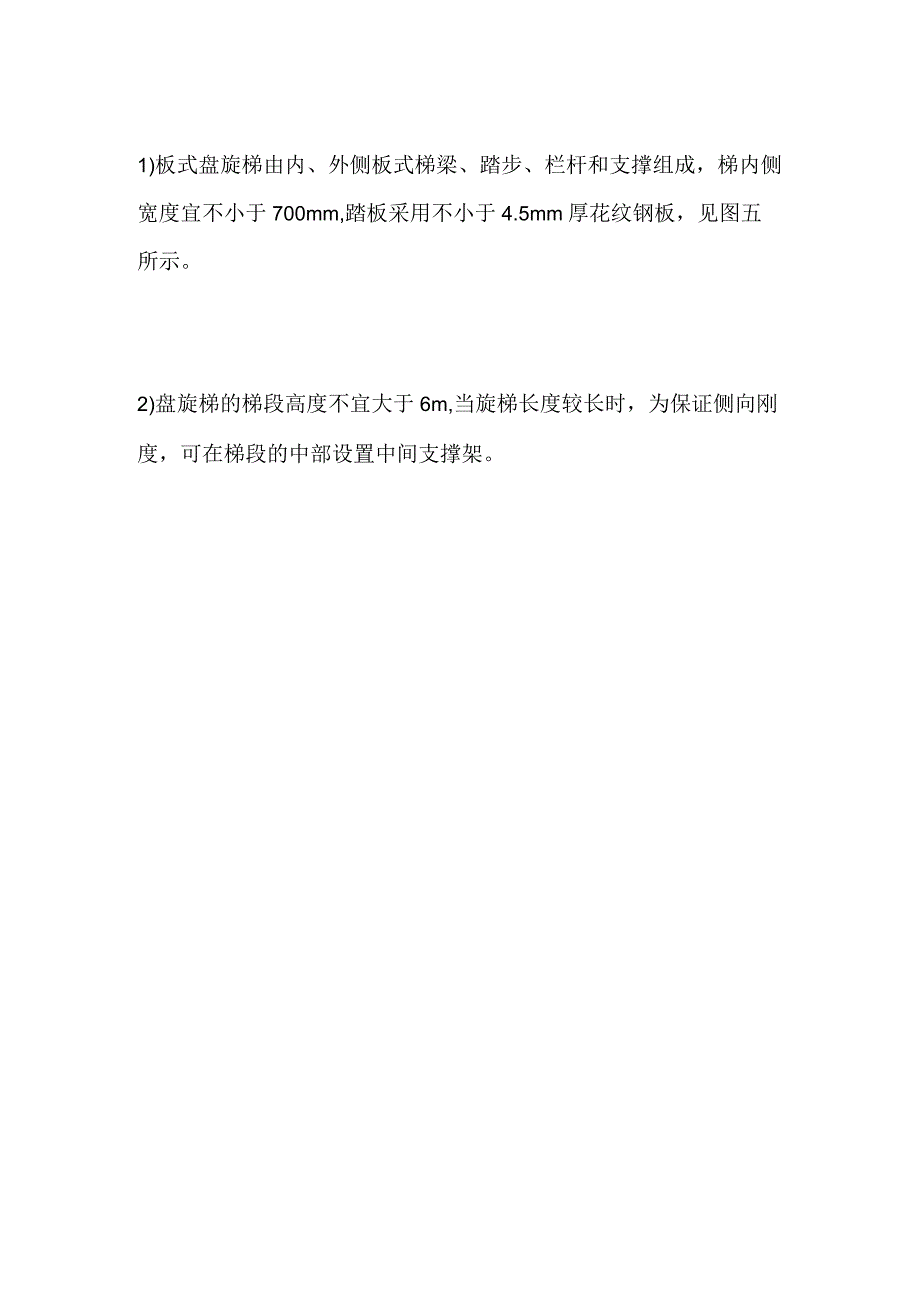

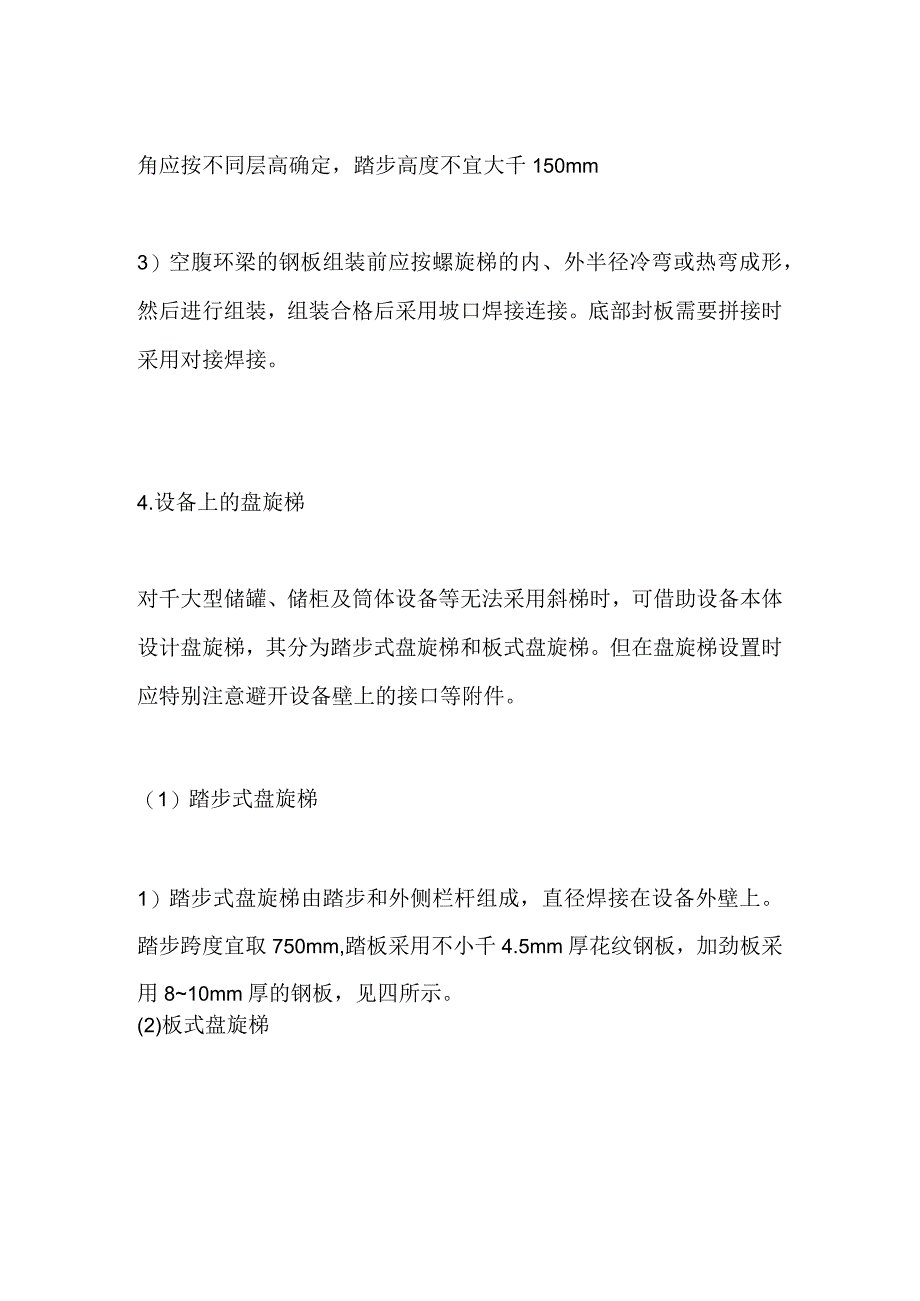

2、mm1500mm,其踏步分级及踏步角应按不同层高确定，踏步高度不宜大千150mm3）空腹环梁的钢板组装前应按螺旋梯的内、外半径冷弯或热弯成形，然后进行组装，组装合格后采用坡口焊接连接。底部封板需要拼接时采用对接焊接。4.设备上的盘旋梯对千大型储罐、储柜及筒体设备等无法采用斜梯时，可借助设备本体设计盘旋梯，其分为踏步式盘旋梯和板式盘旋梯。但在盘旋梯设置时应特别注意避开设备壁上的接口等附件。（1）踏步式盘旋梯1）踏步式盘旋梯由踏步和外侧栏杆组成，直径焊接在设备外壁上。踏步跨度宜取750mm,踏板采用不小千4.5mm厚花纹钢板，加劲板采用810mm厚的钢板，见四所示。(2)板式盘旋梯1)板式盘旋梯由内、外侧板式梯梁、踏步、栏杆和支撑组成，梯内侧宽度宜不小于700mm,踏板采用不小于4.5mm厚花纹钢板，见图五所示。2)盘旋梯的梯段高度不宜大于6m,当旋梯长度较长时，为保证侧向刚度，可在梯段的中部设置中间支撑架。
