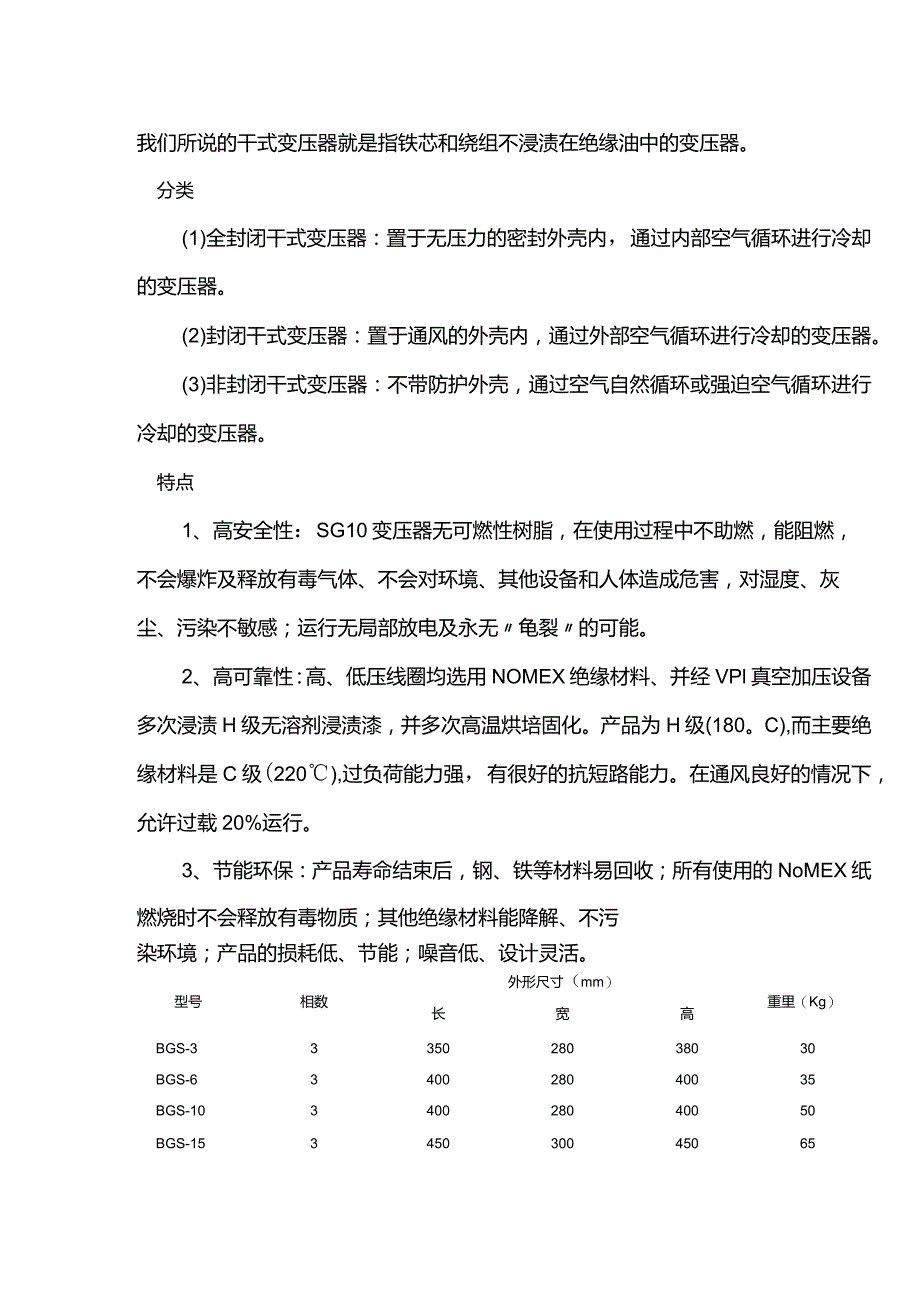

1、我们所说的干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。分类(1)全封闭干式变压器：置于无压力的密封外壳内，通过内部空气循环进行冷却的变压器。(2)封闭干式变压器：置于通风的外壳内，通过外部空气循环进行冷却的变压器。(3)非封闭干式变压器：不带防护外壳，通过空气自然循环或强迫空气循环进行冷却的变压器。特点1、高安全性：SG10变压器无可燃性树脂，在使用过程中不助燃，能阻燃，不会爆炸及释放有毒气体、不会对环境、其他设备和人体造成危害，对湿度、灰尘、污染不敏感；运行无局部放电及永无龟裂的可能。2、高可靠性：高、低压线圈均选用NOMEX绝缘材料、并经VPl真空加压设备多次浸渍H级无溶剂浸渍漆，
2、并多次高温烘培固化。产品为H级(180。C),而主要绝缘材料是C级(220),过负荷能力强，有很好的抗短路能力。在通风良好的情况下，允许过载20%运行。3、节能环保：产品寿命结束后，钢、铁等材料易回收；所有使用的NoMEX纸燃烧时不会释放有毒物质；其他绝缘材料能降解、不污染环境；产品的损耗低、节能；噪音低、设计灵活。型号相数外形尺寸（mm）重里（Kg）长宽高BGS-3335028038030BGS-6340028040035BGS-10340028040050BGS-15345030045065BGS-20345030045085BGS-25345035045090BGS-3034503504

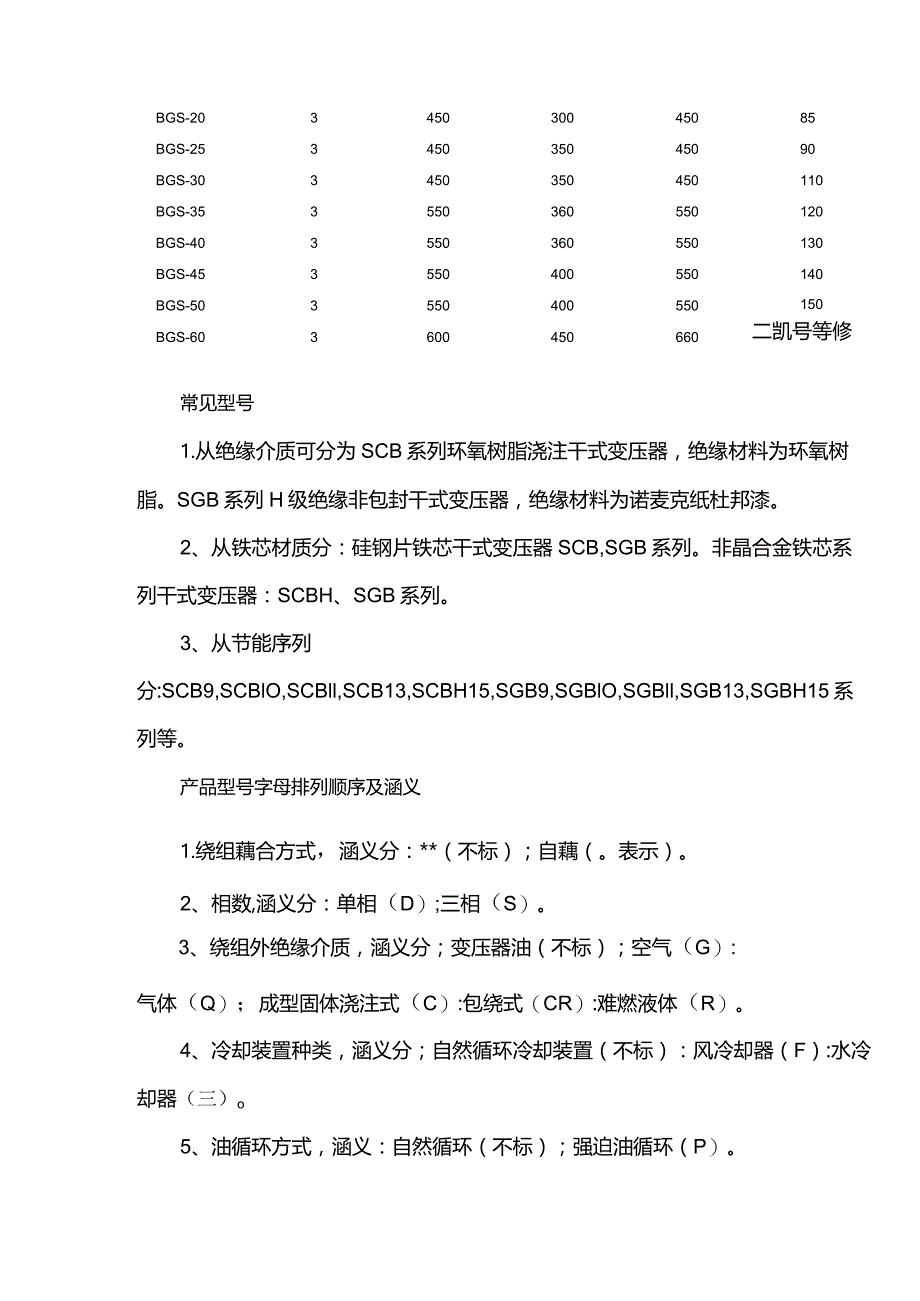

3、50110BGS-353550360550120BGS-403550360550130BGS-453550400550140BGS-503550400550150二凯号等修BGS-603600450660常见型号1.从绝缘介质可分为SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂。SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。2、从铁芯材质分：硅钢片铁芯干式变压器SCB,SGB系列。非晶合金铁芯系列干式变压器：SCBH、SGB系列。3、从节能序列分:SCB9,SCBlO,SCBll,SCB13,SCBH15,SGB9,SGBlO,SGBll,SGB13,SGBH15系列等。

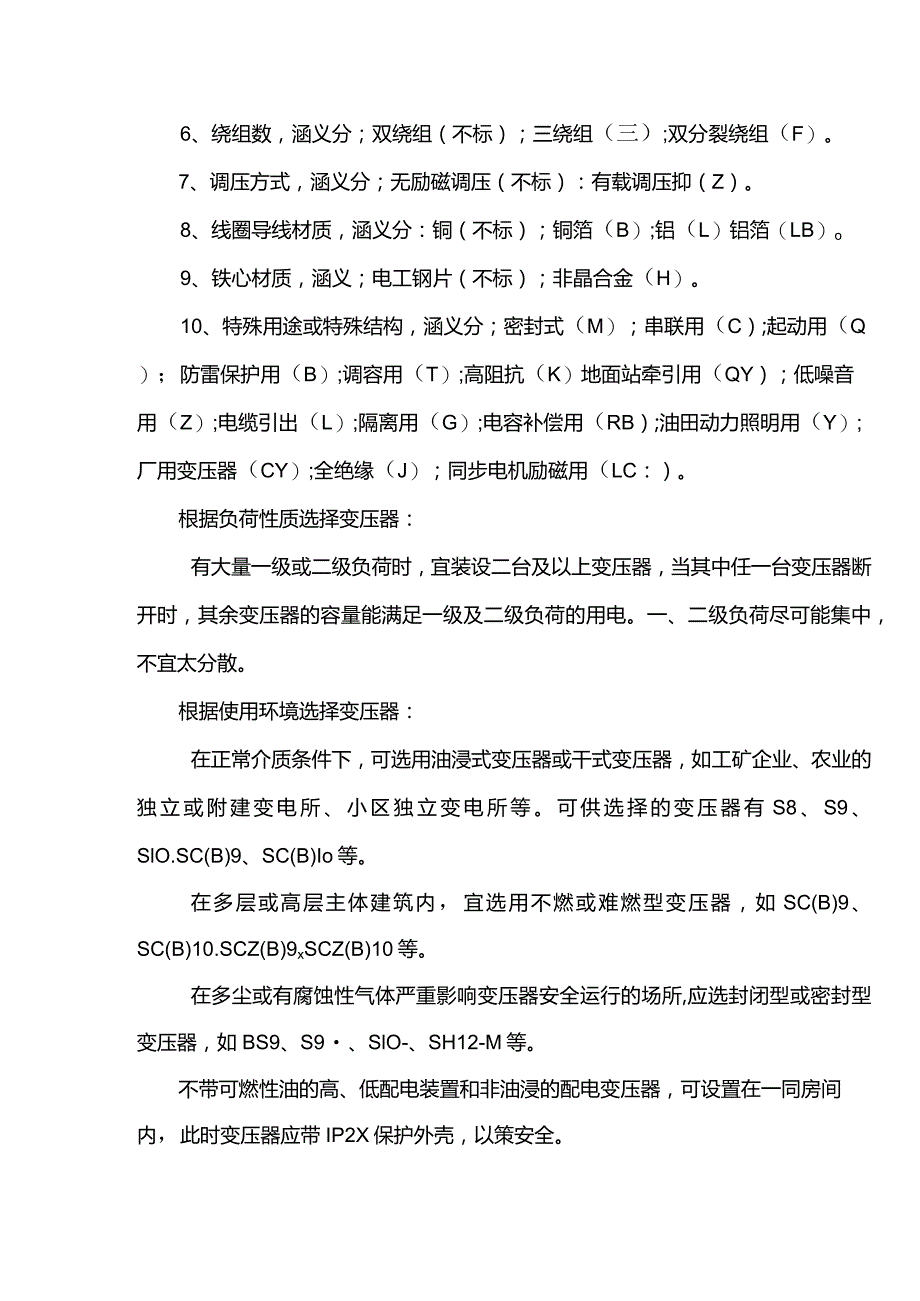

4、产品型号字母排列顺序及涵义1.绕组藕合方式，涵义分：*（不标）；自藕（。表示）。2、相数,涵义分：单相（D）;三相（S）。3、绕组外绝缘介质，涵义分；变压器油（不标）；空气（G）:气体（Q）；成型固体浇注式（C）:包绕式（CR）:难燃液体（R）。4、冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（F）:水冷却器（三）o5、油循环方式，涵义：自然循环（不标）；强迫油循环（P）。6、绕组数，涵义分；双绕组（不标）；三绕组（三）;双分裂绕组（F）。7、调压方式，涵义分；无励磁调压（不标）：有载调压抑（Z）。8、线圈导线材质，涵义分：铜（不标）；铜箔（B）;铝（L）铝箔（LB）o9、铁心材质
5、，涵义；电工钢片（不标）；非晶合金（H）。10、特殊用途或特殊结构，涵义分；密封式（M）；串联用（C）;起动用（Q）；防雷保护用（B）;调容用（T）;高阻抗（K）地面站牵引用（QY）；低噪音用（Z）;电缆引出（L）;隔离用（G）;电容补偿用（RB）;油田动力照明用（Y）;厂用变压器（CY）;全绝缘（J）；同步电机励磁用（LC：）。根据负荷性质选择变压器：有大量一级或二级负荷时，宜装设二台及以上变压器，当其中任一台变压器断开时，其余变压器的容量能满足一级及二级负荷的用电。一、二级负荷尽可能集中，不宜太分散。根据使用环境选择变压器：在正常介质条件下，可选用油浸式变压器或干式变压器，如工矿企业、农业
6、的独立或附建变电所、小区独立变电所等。可供选择的变压器有S8、S9、SlO.SC(B)9、SC(B)Io等。在多层或高层主体建筑内，宜选用不燃或难燃型变压器，如SC(B)9、SC(B)10.SCZ(B)9xSCZ(B)10等。在多尘或有腐蚀性气体严重影响变压器安全运行的场所,应选封闭型或密封型变压器，如BS9、S9、SlO-、SH12-M等。不带可燃性油的高、低配电装置和非油浸的配电变压器，可设置在一同房间内，此时变压器应带IP2X保护外壳，以策安全。额定电压、额定电流、额定容量一次侧额定电压为IokV,二次侧额定电压为0.4kV;额定容量根据实际负荷选择，容量范围为30kVA-3150kV,
7、民用建筑中单台变压器容量不宜大于2000kVA,长期工作负载率不宜大于85%;二、联结组别变压器联结组别采用时钟表示法，相量图以高压绕组线电势作为时钟的长针，以Ll相指向12点钟为基准，低压绕组Ll相的相量按感应电压关系确定，以低压绕组的线电势作为短针，并根据高、低压绕组线电势之间的相位指向不同的钟点。相量图的旋转方向按逆时针方向旋转,相序LIL2-L3o变压器的三个相绕组联结成星形、三角形或曲折形时,对于高压绕组应用大写字母YQ或Z表示;对于低压绕组应用同一字母的小写字母V、d或Z表ZjXO对于有中性点引出的星形或曲折形联结应用YN(yn)或ZN(Zn)表示。联结组别具有明显优点，可限制3n
8、次谐波，降低零序阻抗，即可增大相零单相短路电流值，对提高单相短路电流动作断路器的灵敏度有较大作用。根据多年来我国在民用建筑中的使用情况及现时国际上的使用情况，推荐采用DynII结线组别的配电变压器。三、空载损耗、负载损耗变压器的损耗主要有空载损耗和负载损耗，空载损耗又称铁损，主要由铁芯材质、铁芯结构、铁芯制造工艺等影响，空载损耗为产品特性，不随负载变化而变化。负载损耗又称铜损，主要由绝缘结构、填充系数、线圈尺寸等影响。负载损耗随负载的增大而增大。空载损耗、负载损耗直接影响着变压器的能效，在规范GB20052-2020电力变压器能效限定等级及能效等级中明确限值。四、空载电流、短路阻抗空载电流通常
9、是一个用百分数来表示的变压器参数，将变压器的二次绕组开路，并且在一次绕组施加额定电压，通过绕组的电流即为空载电流，这个时候空载电流和额定电流的比值就是我们所说的空载电流百分比，即：10%=空载电流/额定电流*100%。短路阻抗又称阻抗电压，通常是一个用百分数来表示的变压器参数，将变压器的二次绕组短路，并且致使一次绕组电压逐渐地增大，在二次绕组的短路电流已经达到了额定电流之后，这个时候一次绕组所施加的短路电压和额定电压的比值就是我们所说的阻抗电压，即:Uk%=短路电压/额定电压*100%。当变压器满载运行时，短路阻抗的高低对二次侧输出电压的高低有一定的影响，短路阻抗小，电压降小，短路阻抗大，电压
10、降大。当变压器负载出现短路时，短路阻抗小，短路电流大，变压器承受的电动力大。短路阻抗大，短路电流小，变压器承受的电动力小。五、变压器绝缘耐热等级变压器绝缘耐热等级指绝缘材料的耐热等级，分为A、E、B、F、H级，目前变压器常用绝缘耐热等级为F级。六、过载能力变压器过载能力较强，在允许的过载范围内，不影响变压器寿命。变压器的过载能力受限于环境温度，具体内容可参照规范GBT1094.12-2013电力变压器第12部分:干式电力变压器负载导则。七、绝缘水平变压器的绝缘水平应满足GB311.1-2013绝缘配合第1部分:定义、原则和规则规定。IokV侧变压器额定电压为IOkV最高电压为12kV,额定短路时工频耐压（有效值）为35kV,额定雷电冲击耐压（峰值）为75kV,0.4kV侧额定短路时工频耐压（有效值）为3kVo
