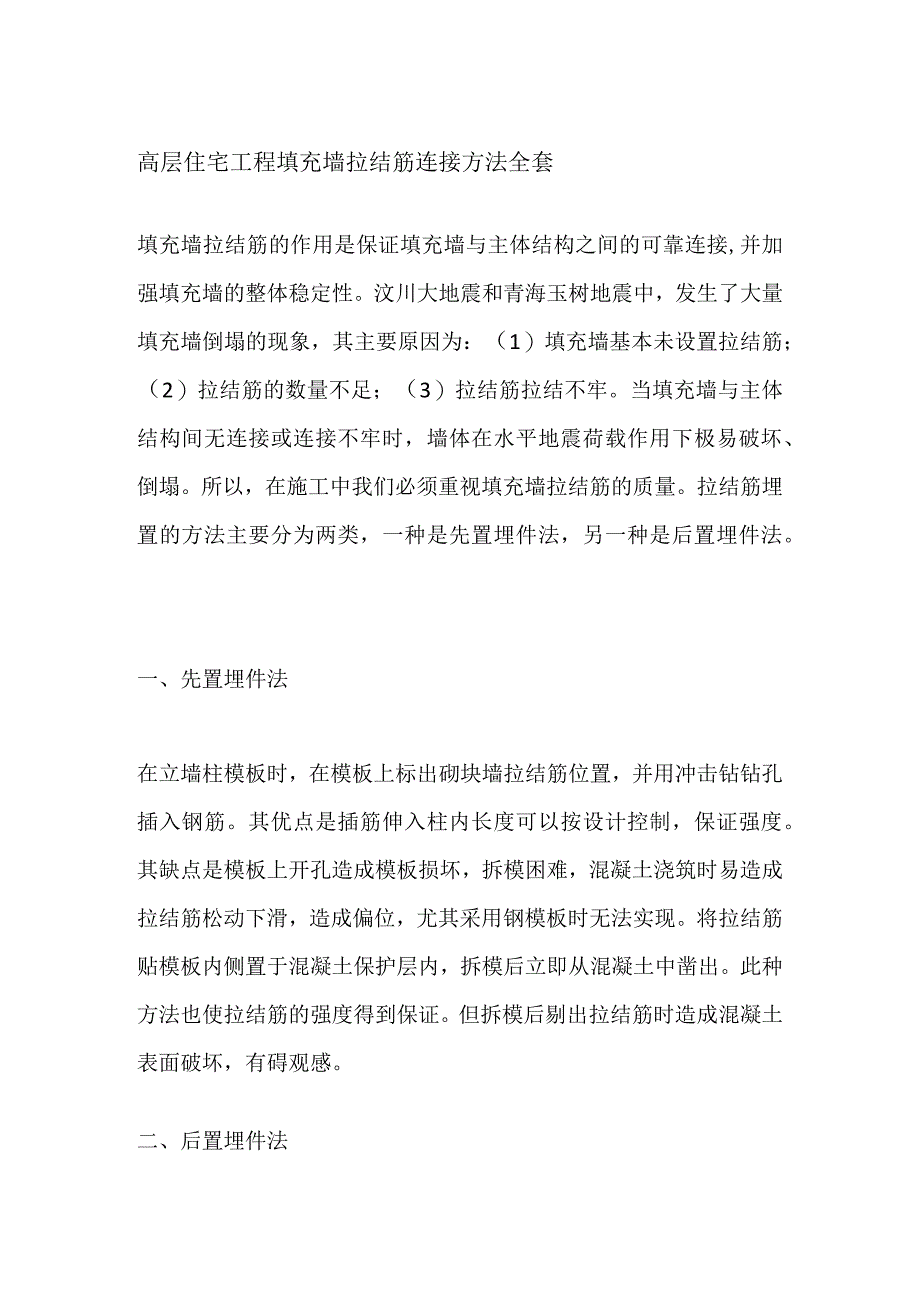

1、高层住宅工程填充墙拉结筋连接方法全套填充墙拉结筋的作用是保证填充墙与主体结构之间的可靠连接,并加强填充墙的整体稳定性。汶川大地震和青海玉树地震中,发生了大量填充墙倒塌的现象,其主要原因为:(1)填充墙基本未设置拉结筋;(2)拉结筋的数量不足;(3)拉结筋拉结不牢。当填充墙与主体结构间无连接或连接不牢时,墙体在水平地震荷载作用下极易破坏、倒塌。所以,在施工中我们必须重视填充墙拉结筋的质量。拉结筋埋置的方法主要分为两类,一种是先置埋件法,另一种是后置埋件法。一、先置埋件法在立墙柱模板时,在模板上标出砌块墙拉结筋位置,并用冲击钻钻孔插入钢筋。其优点是插筋伸入柱内长度可以按设计控制,保证强度。其缺点是

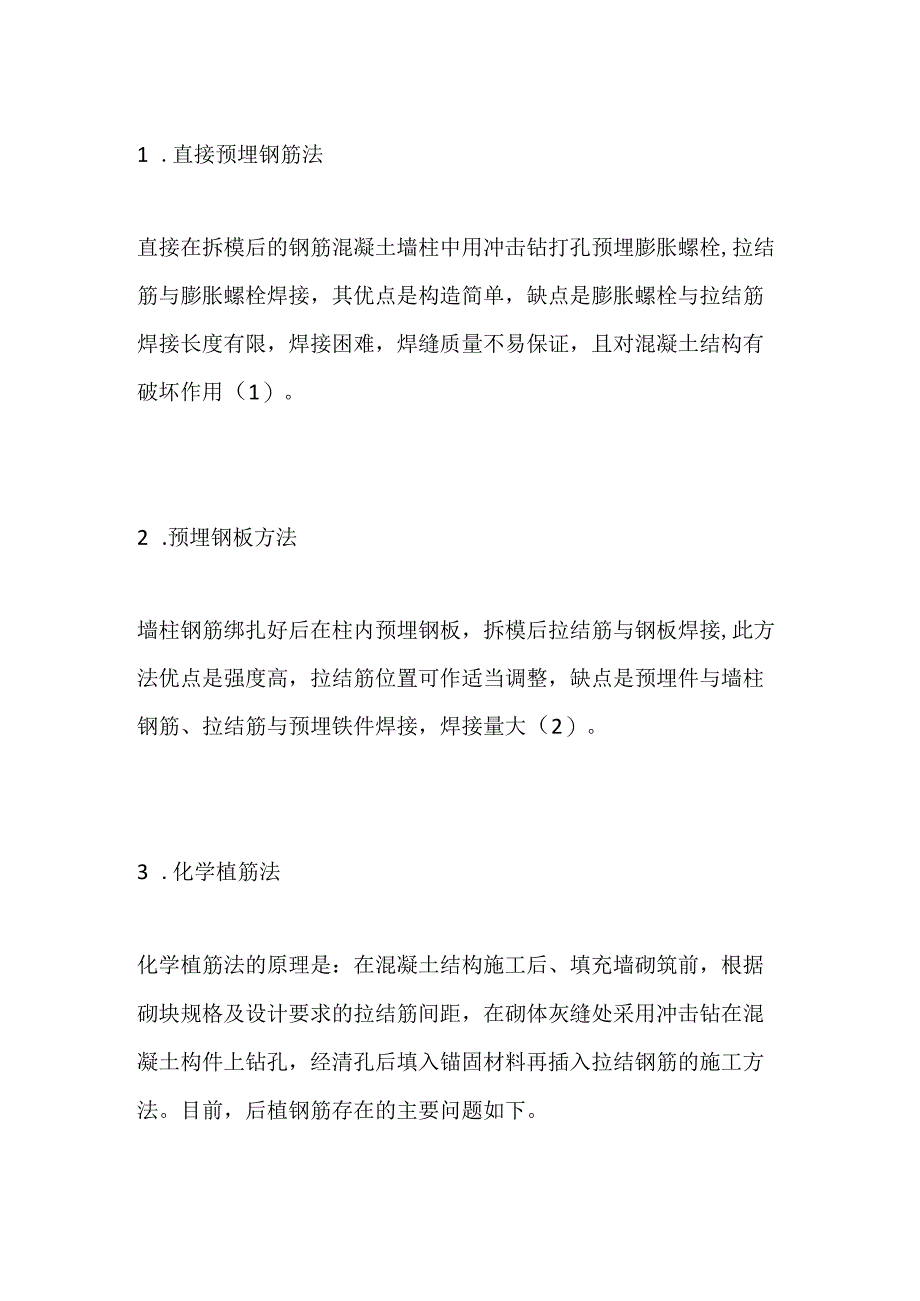

2、模板上开孔造成模板损坏,拆模困难,混凝土浇筑时易造成拉结筋松动下滑,造成偏位,尤其采用钢模板时无法实现。将拉结筋贴模板内侧置于混凝土保护层内,拆模后立即从混凝土中凿出。此种方法也使拉结筋的强度得到保证。但拆模后剔出拉结筋时造成混凝土表面破坏,有碍观感。二、后置埋件法1 .直接预埋钢筋法直接在拆模后的钢筋混凝土墙柱中用冲击钻打孔预埋膨胀螺栓,拉结筋与膨胀螺栓焊接,其优点是构造简单,缺点是膨胀螺栓与拉结筋焊接长度有限,焊接困难,焊缝质量不易保证,且对混凝土结构有破坏作用(1)。2 .预埋钢板方法墙柱钢筋绑扎好后在柱内预埋钢板,拆模后拉结筋与钢板焊接,此方法优点是强度高,拉结筋位置可作适当调整,缺点

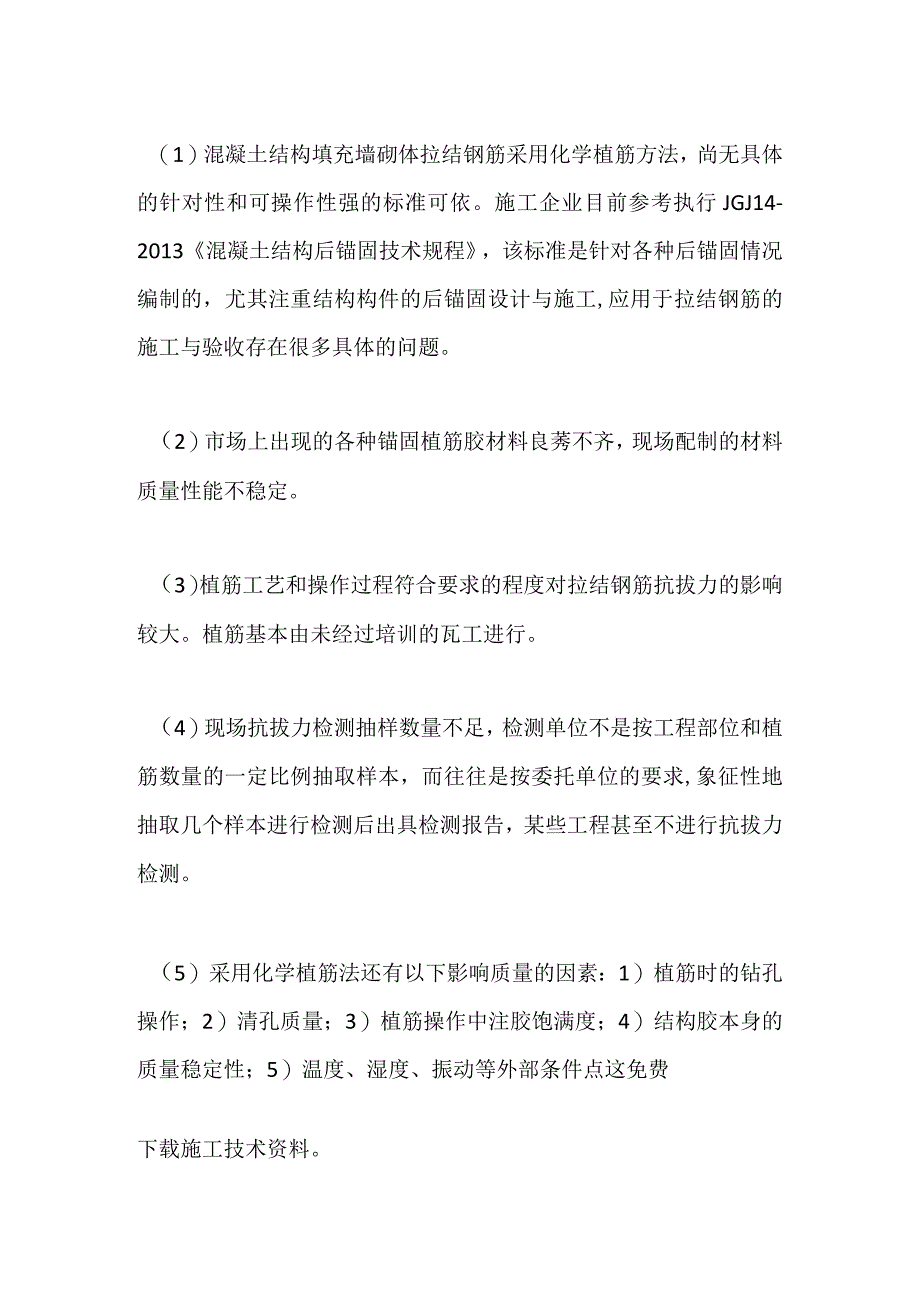

3、是预埋件与墙柱钢筋、拉结筋与预埋铁件焊接,焊接量大(2)。3 .化学植筋法化学植筋法的原理是:在混凝土结构施工后、填充墙砌筑前,根据砌块规格及设计要求的拉结筋间距,在砌体灰缝处采用冲击钻在混凝土构件上钻孔,经清孔后填入锚固材料再插入拉结钢筋的施工方法。目前,后植钢筋存在的主要问题如下。(1)混凝土结构填充墙砌体拉结钢筋采用化学植筋方法,尚无具体的针对性和可操作性强的标准可依。施工企业目前参考执行JGJ14-2013混凝土结构后锚固技术规程,该标准是针对各种后锚固情况编制的,尤其注重结构构件的后锚固设计与施工,应用于拉结钢筋的施工与验收存在很多具体的问题。(2)市场上出现的各种锚固植筋胶材料良莠

4、不齐,现场配制的材料质量性能不稳定。(3)植筋工艺和操作过程符合要求的程度对拉结钢筋抗拔力的影响较大。植筋基本由未经过培训的瓦工进行。(4)现场抗拔力检测抽样数量不足,检测单位不是按工程部位和植筋数量的一定比例抽取样本,而往往是按委托单位的要求,象征性地抽取几个样本进行检测后出具检测报告,某些工程甚至不进行抗拔力检测。(5)采用化学植筋法还有以下影响质量的因素:1)植筋时的钻孔操作;2)清孔质量;3)植筋操作中注胶饱满度;4)结构胶本身的质量稳定性;5)温度、湿度、振动等外部条件点这免费下载施工技术资料。4 .埋置鱼尾铁的方法砌体与混凝土墙柱的连接处,每2皮砌块设置一道鱼尾铁,鱼尾铁根部做成L

5、形并开孔与墙柱用射钉或膨胀螺栓固定,此做法如图3所示。5 .预埋套筒法(1)采用加工预埋混凝土内的螺杆,螺杆一端套丝(适用于柱一侧有填充墙),或两端套丝(适用于柱两侧有填充墙),大样如图4所示。(2)将套筒安装到已经套丝的螺杆上,套入长度为套筒的一半,然后用橡皮塞塞入套筒的另一半。(3)安装套好套管的螺杆,并将螺杆与墙柱钢筋固定,螺杆端头的橡皮塞应恰好顶在墙柱模板的内侧(5)。(4)浇筑混凝土后拆除模板,取出橡皮塞,接入一端有螺栓的拉结钢筋(6)。此方法无须在混凝土结构内打孔,保证了墙体的完整性和墙体的强度,提高墙体抗震性能,便于安装,虽然材料费略高,但拉结筋安装方便也可以节省人工。其缺点是受套筒套丝的质量影响,不能完全保证拉拔试验强度合格。
