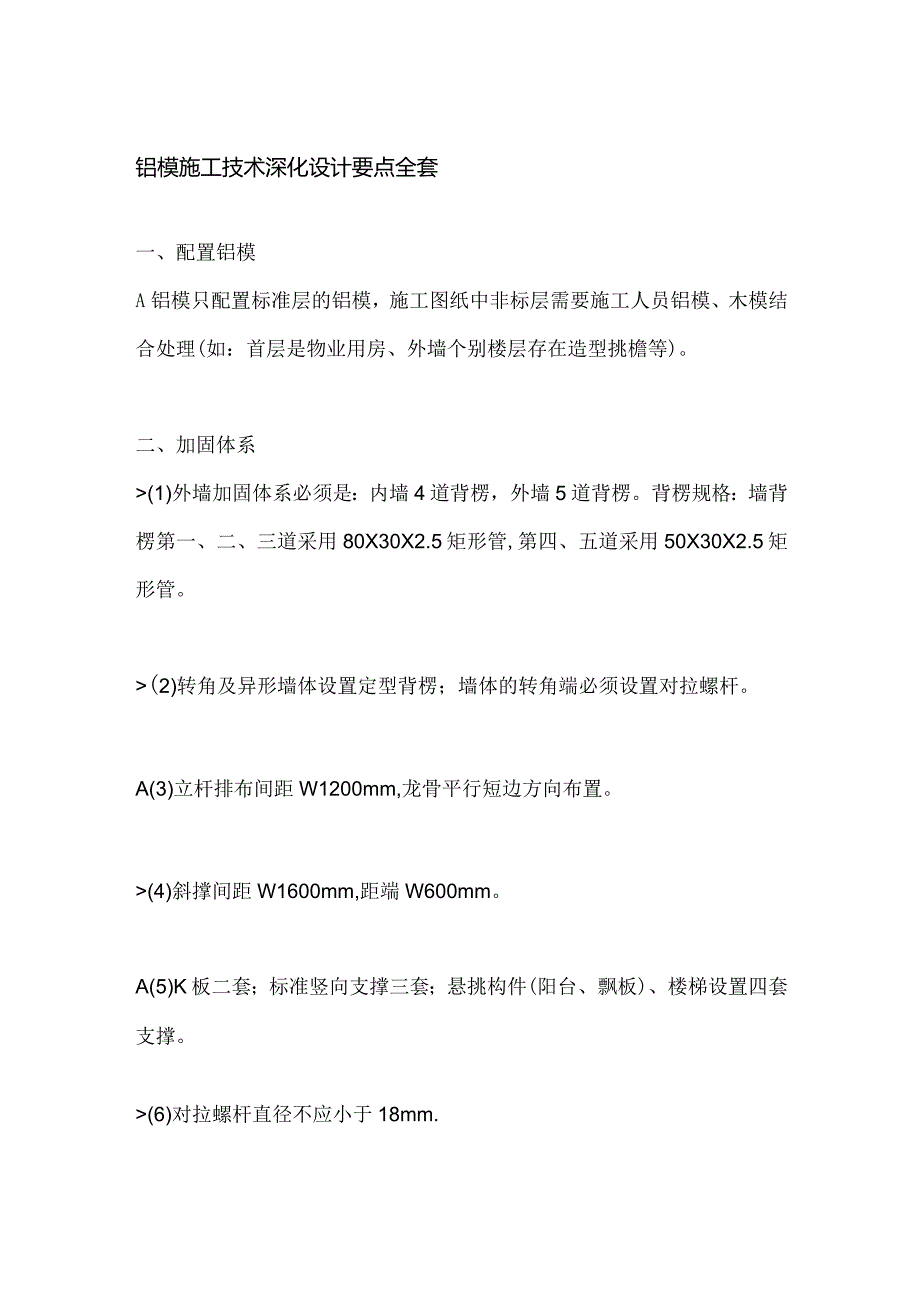

1、铝模施工技术深化设计要点全套一、配置铝模A铝模只配置标准层的铝模,施工图纸中非标层需要施工人员铝模、木模结合处理(如:首层是物业用房、外墙个别楼层存在造型挑檐等)。二、加固体系(1)外墙加固体系必须是:内墙4道背楞,外墙5道背楞。背楞规格:墙背楞第一、二、三道采用80X30X2.5矩形管,第四、五道采用50X30X2.5矩形管。(2)转角及异形墙体设置定型背楞;墙体的转角端必须设置对拉螺杆。A(3)立杆排布间距W1200mm,龙骨平行短边方向布置。(4)斜撑间距W1600mm,距端W600mm。A(5)K板二套;标准竖向支撑三套;悬挑构件(阳台、飘板)、楼梯设置四套支撑。(6)对拉螺杆直径不应

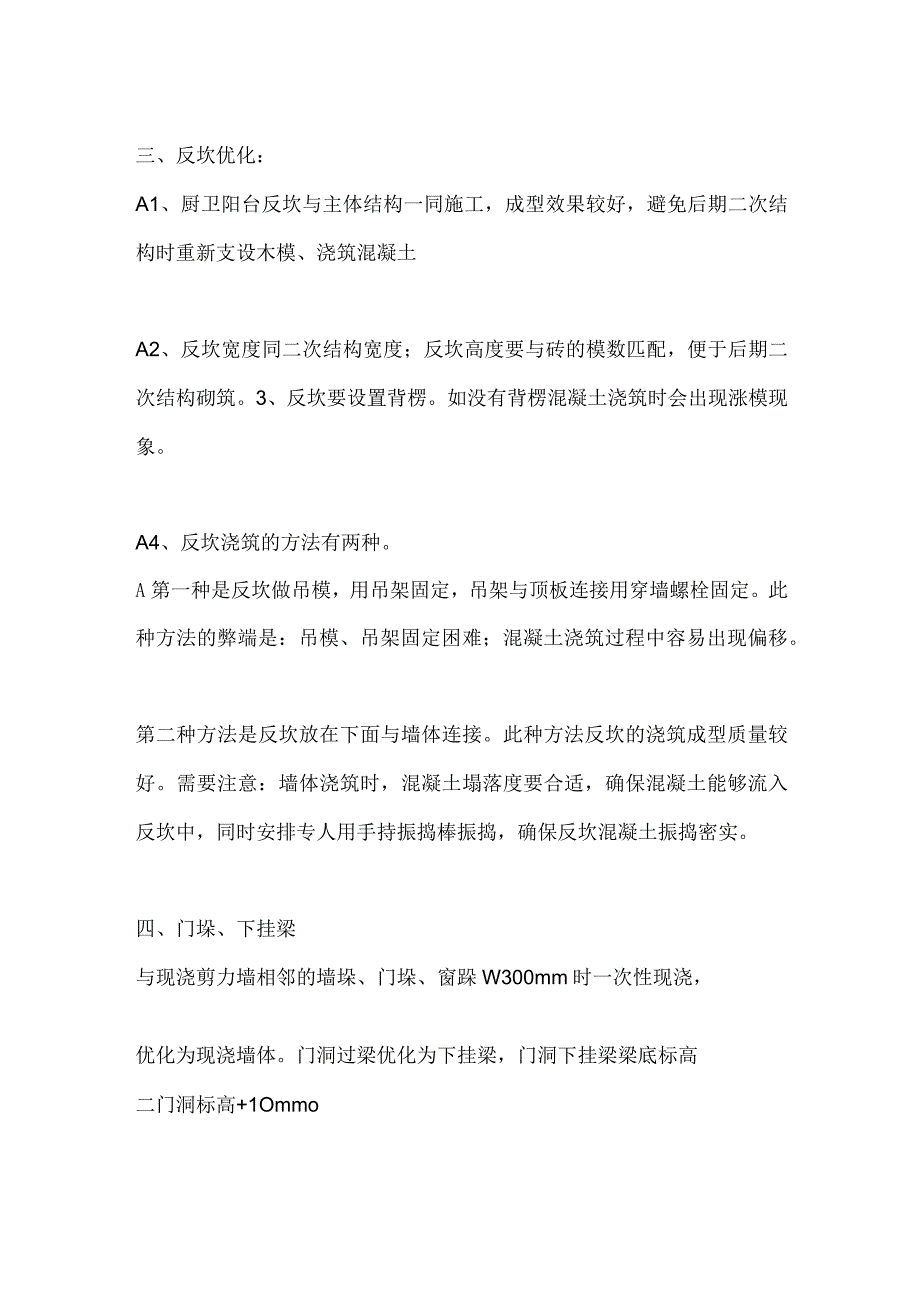

2、小于18mm.三、反坎优化:A1、厨卫阳台反坎与主体结构一同施工,成型效果较好,避免后期二次结构时重新支设木模、浇筑混凝土A2、反坎宽度同二次结构宽度;反坎高度要与砖的模数匹配,便于后期二次结构砌筑。3、反坎要设置背楞。如没有背楞混凝土浇筑时会出现涨模现象。A4、反坎浇筑的方法有两种。A第一种是反坎做吊模,用吊架固定,吊架与顶板连接用穿墙螺栓固定。此种方法的弊端是:吊模、吊架固定困难;混凝土浇筑过程中容易出现偏移。第二种方法是反坎放在下面与墙体连接。此种方法反坎的浇筑成型质量较好。需要注意:墙体浇筑时,混凝土塌落度要合适,确保混凝土能够流入反坎中,同时安排专人用手持振捣棒振捣,确保反坎混凝土振

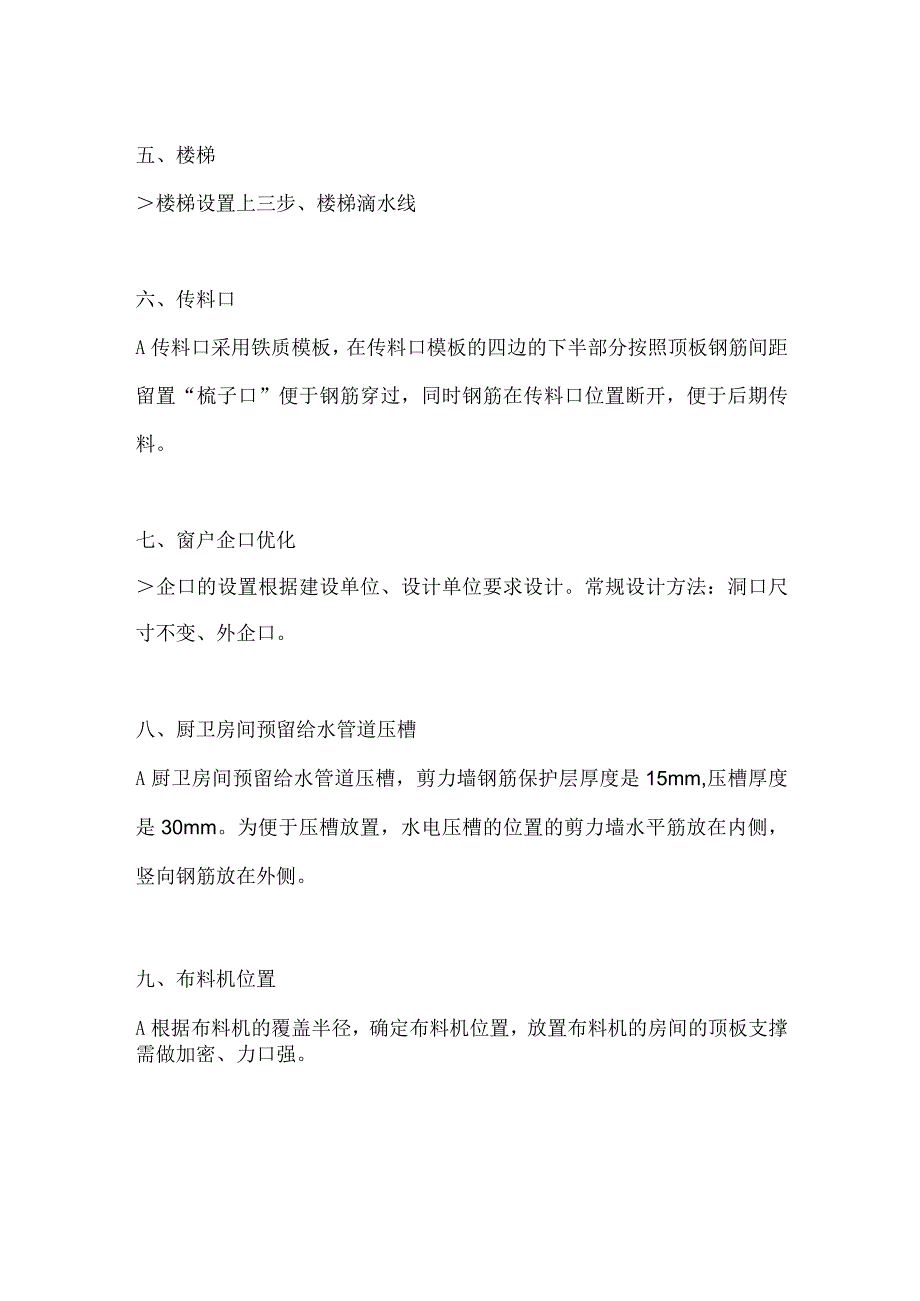

3、捣密实。四、门垛、下挂梁与现浇剪力墙相邻的墙垛、门垛、窗跺W300mm时一次性现浇,优化为现浇墙体。门洞过梁优化为下挂梁,门洞下挂梁梁底标高二门洞标高+1Ommo五、楼梯楼梯设置上三步、楼梯滴水线六、传料口A传料口采用铁质模板,在传料口模板的四边的下半部分按照顶板钢筋间距留置“梳子口”便于钢筋穿过,同时钢筋在传料口位置断开,便于后期传料。七、窗户企口优化企口的设置根据建设单位、设计单位要求设计。常规设计方法:洞口尺寸不变、外企口。八、厨卫房间预留给水管道压槽A厨卫房间预留给水管道压槽,剪力墙钢筋保护层厚度是15mm,压槽厚度是30mm。为便于压槽放置,水电压槽的位置的剪力墙水平筋放在内侧,竖向钢筋放在外侧。九、布料机位置A根据布料机的覆盖半径,确定布料机位置,放置布料机的房间的顶板支撑需做加密、力口强。
