《树脂砂铸件常见缺陷及防止措施.docx》由会员分享，可在线阅读，更多相关《树脂砂铸件常见缺陷及防止措施.docx（2页珍藏版）》请在第壹文秘上搜索。

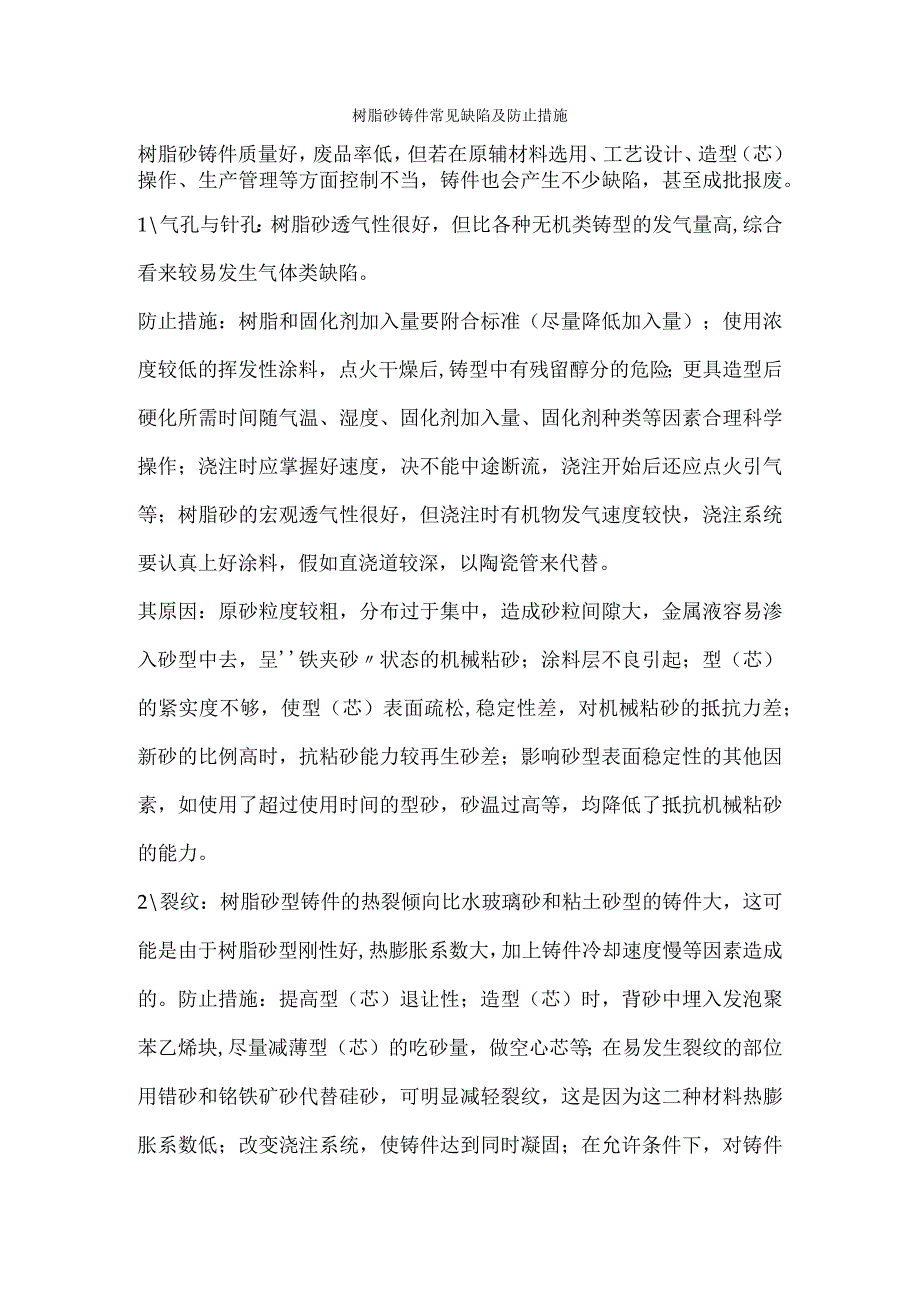

1、树脂砂铸件常见缺陷及防止措施树脂砂铸件质量好，废品率低，但若在原辅材料选用、工艺设计、造型（芯）操作、生产管理等方面控制不当，铸件也会产生不少缺陷，甚至成批报废。1气孔与针孔：树脂砂透气性很好，但比各种无机类铸型的发气量高,综合看来较易发生气体类缺陷。防止措施：树脂和固化剂加入量要附合标准（尽量降低加入量）；使用浓度较低的挥发性涂料，点火干燥后,铸型中有残留醇分的危险；更具造型后硬化所需时间随气温、湿度、固化剂加入量、固化剂种类等因素合理科学操作；浇注时应掌握好速度，决不能中途断流，浇注开始后还应点火引气等；树脂砂的宏观透气性很好，但浇注时有机物发气速度较快，浇注系统要认真上好涂料，假如直浇道
2、较深，以陶瓷管来代替。其原因：原砂粒度较粗，分布过于集中，造成砂粒间隙大，金属液容易渗入砂型中去，呈铁夹砂状态的机械粘砂；涂料层不良引起；型（芯）的紧实度不够，使型（芯）表面疏松,稳定性差，对机械粘砂的抵抗力差；新砂的比例高时，抗粘砂能力较再生砂差；影响砂型表面稳定性的其他因素，如使用了超过使用时间的型砂，砂温过高等，均降低了抵抗机械粘砂的能力。2裂纹：树脂砂型铸件的热裂倾向比水玻璃砂和粘土砂型的铸件大，这可能是由于树脂砂型刚性好,热膨胀系数大，加上铸件冷却速度慢等因素造成的。防止措施：提高型（芯）退让性；造型（芯）时，背砂中埋入发泡聚苯乙烯块,尽量减薄型（芯）的吃砂量，做空心芯等；在易发生裂

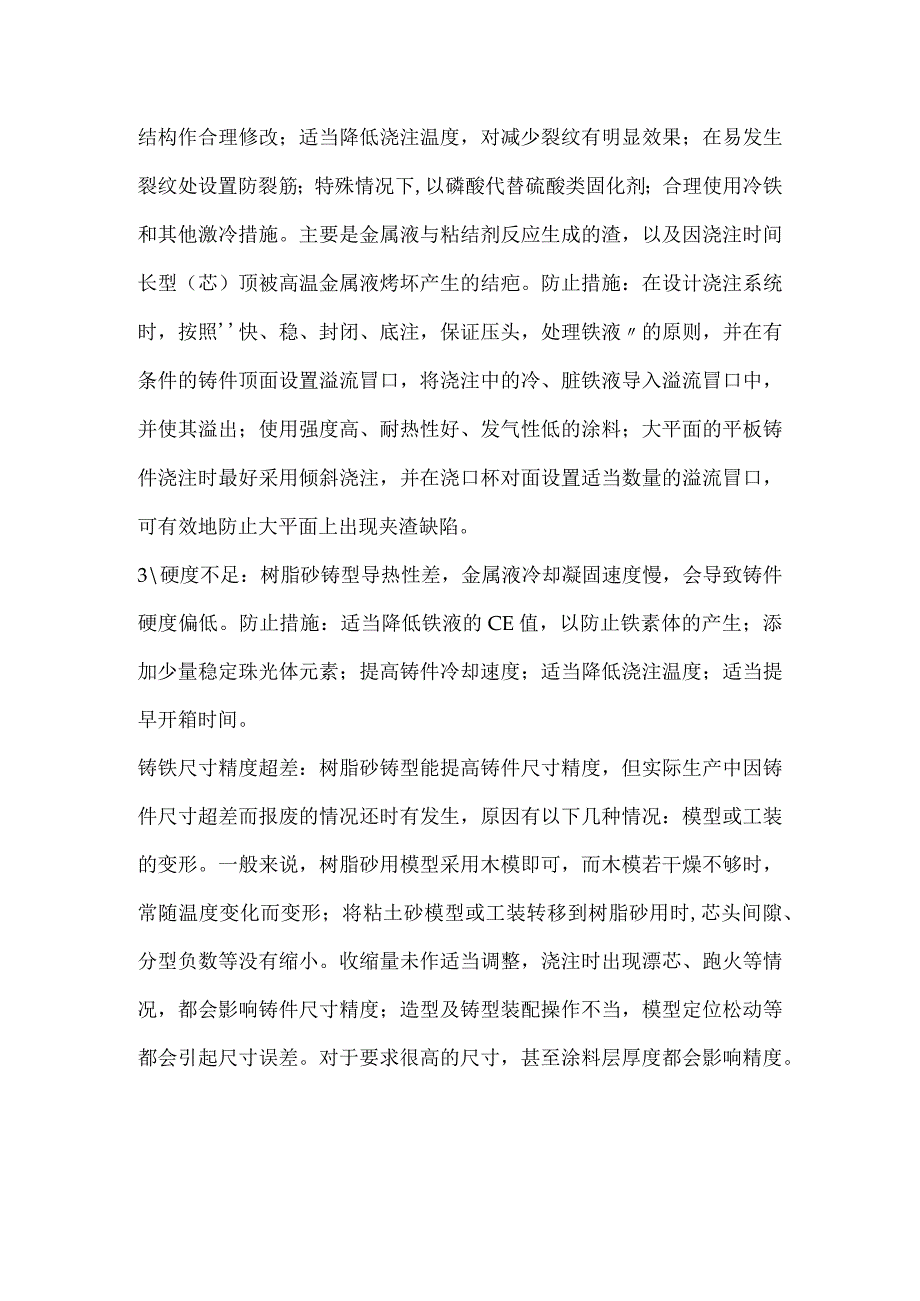

3、纹的部位用错砂和铭铁矿砂代替硅砂，可明显减轻裂纹，这是因为这二种材料热膨胀系数低；改变浇注系统，使铸件达到同时凝固；在允许条件下，对铸件结构作合理修改；适当降低浇注温度，对减少裂纹有明显效果；在易发生裂纹处设置防裂筋；特殊情况下,以磷酸代替硫酸类固化剂；合理使用冷铁和其他激冷措施。主要是金属液与粘结剂反应生成的渣，以及因浇注时间长型（芯）顶被高温金属液烤坏产生的结疤。防止措施：在设计浇注系统时，按照快、稳、封闭、底注，保证压头，处理铁液的原则，并在有条件的铸件顶面设置溢流冒口，将浇注中的冷、脏铁液导入溢流冒口中，并使其溢出；使用强度高、耐热性好、发气性低的涂料；大平面的平板铸件浇注时最好采用倾
4、斜浇注，并在浇口杯对面设置适当数量的溢流冒口，可有效地防止大平面上出现夹渣缺陷。3硬度不足：树脂砂铸型导热性差，金属液冷却凝固速度慢，会导致铸件硬度偏低。防止措施：适当降低铁液的CE值，以防止铁素体的产生；添加少量稳定珠光体元素；提高铸件冷却速度；适当降低浇注温度；适当提早开箱时间。铸铁尺寸精度超差：树脂砂铸型能提高铸件尺寸精度，但实际生产中因铸件尺寸超差而报废的情况还时有发生，原因有以下几种情况：模型或工装的变形。一般来说，树脂砂用模型采用木模即可，而木模若干燥不够时，常随温度变化而变形；将粘土砂模型或工装转移到树脂砂用时,芯头间隙、分型负数等没有缩小。收缩量未作适当调整，浇注时出现漂芯、跑火等情况，都会影响铸件尺寸精度；造型及铸型装配操作不当，模型定位松动等都会引起尺寸误差。对于要求很高的尺寸，甚至涂料层厚度都会影响精度。
