《混凝土密封固化剂地坪伸缩缝施工方案全套.docx》由会员分享,可在线阅读,更多相关《混凝土密封固化剂地坪伸缩缝施工方案全套.docx(5页珍藏版)》请在第壹文秘上搜索。

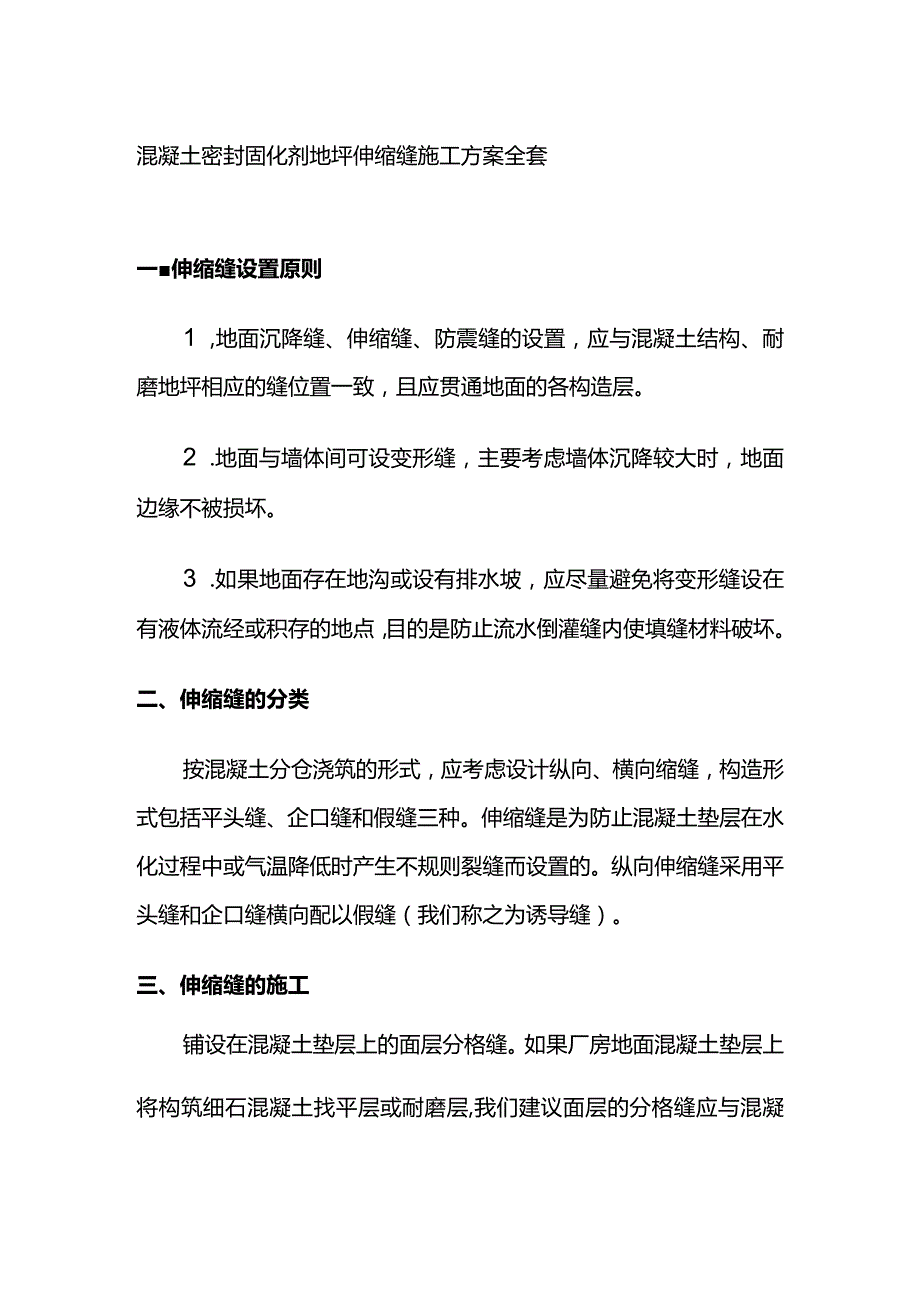

1、混凝土密封固化剂地坪伸缩缝施工方案全套一伸缩缝设置原则1 ,地面沉降缝、伸缩缝、防震缝的设置,应与混凝土结构、耐磨地坪相应的缝位置一致,且应贯通地面的各构造层。2 .地面与墙体间可设变形缝,主要考虑墙体沉降较大时,地面边缘不被损坏。3 .如果地面存在地沟或设有排水坡,应尽量避免将变形缝设在有液体流经或积存的地点,目的是防止流水倒灌缝内使填缝材料破坏。二、伸缩缝的分类按混凝土分仓浇筑的形式,应考虑设计纵向、横向缩缝,构造形式包括平头缝、企口缝和假缝三种。伸缩缝是为防止混凝土垫层在水化过程中或气温降低时产生不规则裂缝而设置的。纵向伸缩缝采用平头缝和企口缝横向配以假缝(我们称之为诱导缝)。三、伸缩缝

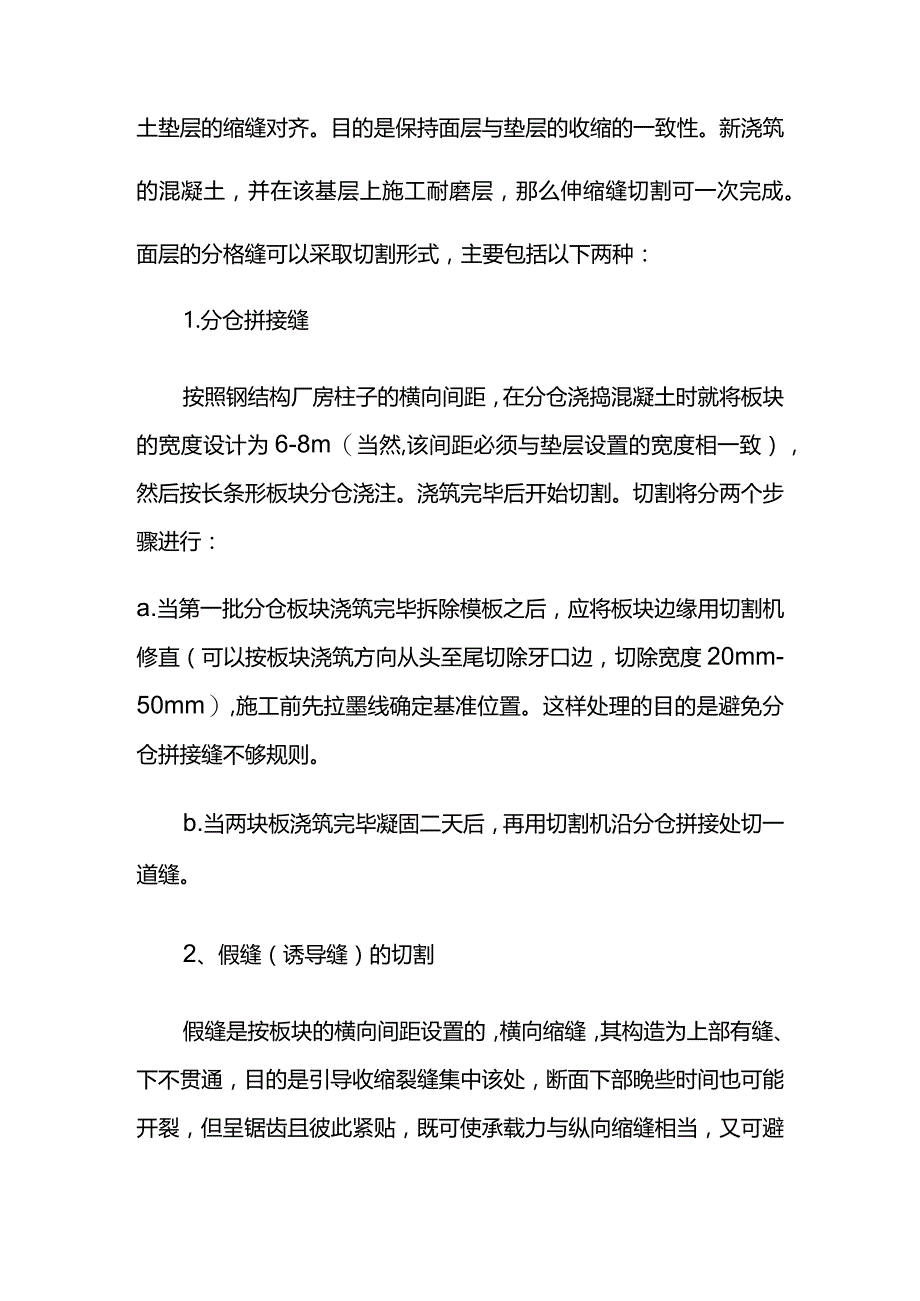

2、的施工铺设在混凝土垫层上的面层分格缝。如果厂房地面混凝土垫层上将构筑细石混凝土找平层或耐磨层,我们建议面层的分格缝应与混凝土垫层的缩缝对齐。目的是保持面层与垫层的收缩的一致性。新浇筑的混凝土,并在该基层上施工耐磨层,那么伸缩缝切割可一次完成。面层的分格缝可以采取切割形式,主要包括以下两种:1.分仓拼接缝按照钢结构厂房柱子的横向间距,在分仓浇捣混凝土时就将板块的宽度设计为6-8m(当然,该间距必须与垫层设置的宽度相一致),然后按长条形板块分仓浇注。浇筑完毕后开始切割。切割将分两个步骤进行:a.当第一批分仓板块浇筑完毕拆除模板之后,应将板块边缘用切割机修直(可以按板块浇筑方向从头至尾切除牙口边,切

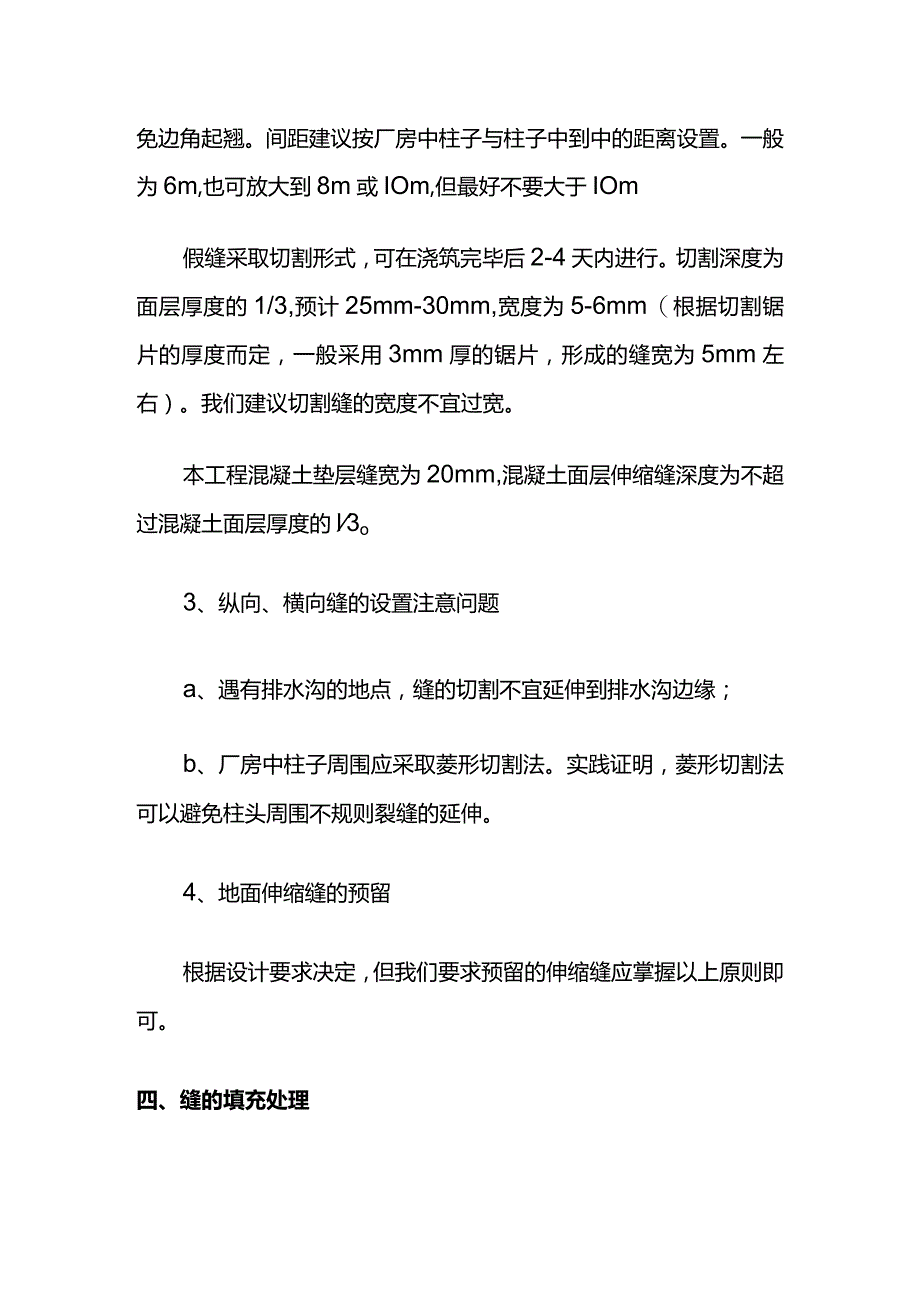

3、除宽度20mm-50mm),施工前先拉墨线确定基准位置。这样处理的目的是避免分仓拼接缝不够规则。b.当两块板浇筑完毕凝固二天后,再用切割机沿分仓拼接处切一道缝。2、假缝(诱导缝)的切割假缝是按板块的横向间距设置的,横向缩缝,其构造为上部有缝、下不贯通,目的是引导收缩裂缝集中该处,断面下部晚些时间也可能开裂,但呈锯齿且彼此紧贴,既可使承载力与纵向缩缝相当,又可避免边角起翘。间距建议按厂房中柱子与柱子中到中的距离设置。一般为6m,也可放大到8m或IOm,但最好不要大于IOm假缝采取切割形式,可在浇筑完毕后2-4天内进行。切割深度为面层厚度的1/3,预计25mm-30mm,宽度为5-6mm(根据切割
4、锯片的厚度而定,一般采用3mm厚的锯片,形成的缝宽为5mm左右)。我们建议切割缝的宽度不宜过宽。本工程混凝土垫层缝宽为20mm,混凝土面层伸缩缝深度为不超过混凝土面层厚度的l3o3、纵向、横向缝的设置注意问题a、遇有排水沟的地点,缝的切割不宜延伸到排水沟边缘;b、厂房中柱子周围应采取菱形切割法。实践证明,菱形切割法可以避免柱头周围不规则裂缝的延伸。4、地面伸缩缝的预留根据设计要求决定,但我们要求预留的伸缩缝应掌握以上原则即可。四、缝的填充处理所有切割后产生的缝,可以采用相关填缝胶与背衬条进行填充,目的一方面是为了地面外观的美观,另一方面也是为了防止缝继续拉裂。填缝材料有多种,包括防水密封胶、结
5、构密封胶、聚胺脂密封胶及硅酮密封胶。本方案中,我们建议采用聚胺脂密封胶。施工方法:a、先将缝内的灰尘用气枪吹干净(或加以吹洗),必须保证缝内清洁、无油污、砂粒及灰尘。同时应保证缝内清洁、干燥。b、将弹性聚酯泡沫嵌在缝内,作用是抗挤压。J切开胶嘴呈尖嘴形状,尖嘴尽量触及接口底部,用挤压枪小心施胶。d、施胶后用刀具压平、修整,以确保密封胶与基材表面紧密接触。同时施胶应使接口处呈凹形,如图所示:优点:聚胺脂密封胶可适应温度、季节的变化循环而不失弹性,同时可抗紫外线辐射。环氧树脂耐磨地坪伸缩缝:大面积混凝土基层应根据基材状况切割合理伸缩缝,并在进行地坪涂装时处理,为保持地面美观,尽量将伸缩缝隐蔽在隔断
6、下,实在不能的,施工环氧地坪时留缝,然后用弹性胶灌缝。伸缩缝设置不合理,将会导致的地坪涂层开裂现象等,环氧耐磨地坪施工方将难以承担负责。对于较深的伸缩缝,须先用彩色弹性胶填充到低于地平面约l-2mm的高度,然后用快干硬油漆腻子刮平;对于已填了沥青的伸缩缝,要将缝中的沥青铲平到低于地平面的2rm的深度,然后用快干硬油漆腻子刮平,防止返色。伸缩1注浆防水(有防水要求的区域):对于有防水要求的区域,例如地下室,防水处理特别重要,对于地面伸缩缝,应进行高压注浆堵漏防水处理。高压注浆堵漏防水处理就是利用高压注浆机,将水溶性高分子材料注入混凝土裂缝中,当浆液遇到混凝土裂缝中的水分会迅速分散、乳化、膨胀、固结,这样固结的弹性体填充混凝土所有裂缝,将水流完全地堵塞在混凝土结构体之外,以达到止水堵漏的目的。高压注浆堵漏技术是具有国际先进水平的高压无气灌注防水新技术,是发达国家水溶性注浆材料使用的新型工艺。
