《偏高岭土做混凝土掺合料的研究现状.docx》由会员分享，可在线阅读，更多相关《偏高岭土做混凝土掺合料的研究现状.docx（8页珍藏版）》请在第壹文秘上搜索。

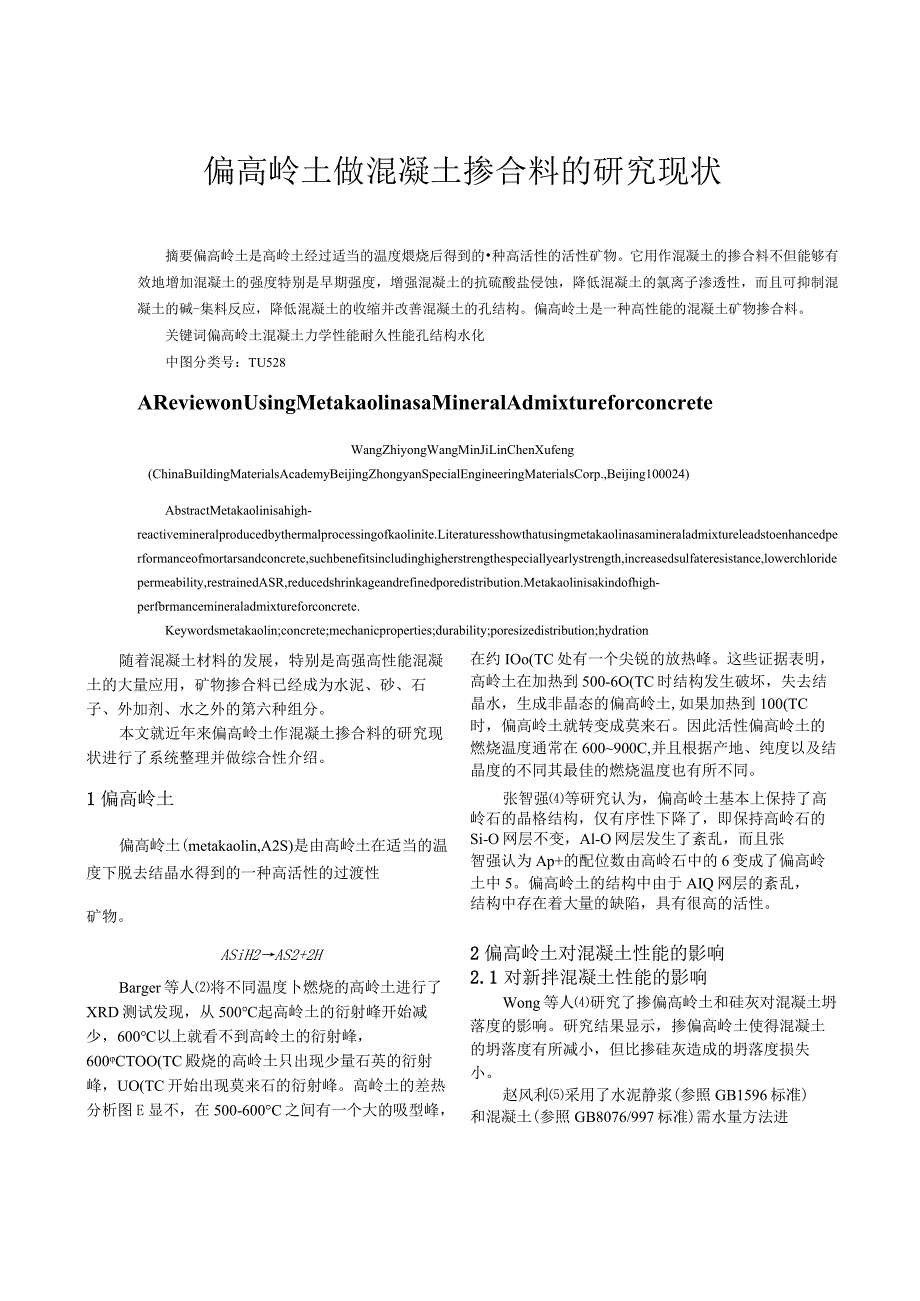

1、偏高岭土做混凝土掺合料的研究现状摘要偏高岭土是高岭土经过适当的温度煨烧后得到的种高活性的活性矿物。它用作混凝土的掺合料不但能够有效地增加混凝土的强度特别是早期强度，增强混凝土的抗硫酸盐侵蚀，降低混凝土的氯离子渗透性，而且可抑制混凝土的碱-集料反应，降低混凝土的收缩并改善混凝土的孔结构。偏高岭土是一种高性能的混凝土矿物掺合料。关键词偏高岭土混凝土力学性能耐久性能孔结构水化中图分类号：TU528AReviewonUsingMetakaolinasaMineralAdmixtureforconcreteWangZhiyongWangMinJiLinChenXufeng(ChinaBuildingMa
2、terialsAcademyBeijingZhongyanSpecialEngineeringMaterialsCorp.,Beijing100024)AbstractMetakaolinisahigh-reactivemineralproducedbythermalprocessingofkaolinite.Literaturesshowthatusingmetakaolinasamineraladmixtureleadstoenhancedperformanceofmortarsandconcrete,suchbenefitsincludinghigherstrengthespeciall
3、yearlystrength,increasedsulfateresistance,lowerchloridepermeability,restrainedASR,reducedshrinkageandrefinedporedistribution.Metakaolinisakindofhigh-perfbrmancemineraladmixtureforconcrete.Keywordsmetakaolin;concrete;mechanicproperties;durability;poresizedistribution;hydration随着混凝土材料的发展，特别是高强高性能混凝土的大
4、量应用，矿物掺合料已经成为水泥、砂、石子、外加剂、水之外的第六种组分。本文就近年来偏高岭土作混凝土掺合料的研究现状进行了系统整理并做综合性介绍。1偏高岭土偏高岭土(metakaolin,A2S)是由高岭土在适当的温度下脱去结晶水得到的一种高活性的过渡性矿物。ASiH2AS2+2HBarger等人将不同温度卜燃烧的高岭土进行了XRD测试发现，从500起高岭土的衍射峰开始减少，600以上就看不到高岭土的衍射峰，600CTOO(TC殿烧的高岭土只出现少量石英的衍射峰，UO(TC开始出现莫来石的衍射峰。高岭土的差热分析图E显不，在500-600C之间有一个大的吸型峰，在约IOo(TC处有一个尖锐的放热
5、峰。这些证据表明，高岭土在加热到500-6O(TC时结构发生破坏，失去结晶水，生成非晶态的偏高岭土,如果加热到100(TC时，偏高岭土就转变成莫来石。因此活性偏高岭土的燃烧温度通常在600900C,并且根据产地、纯度以及结晶度的不同其最佳的燃烧温度也有所不同。张智强等研究认为，偏高岭土基本上保持了高岭石的晶格结构，仅有序性下降了，即保持高岭石的Si-O网层不变，Al-O网层发生了紊乱，而且张智强认为Ap+的配位数由高岭石中的6变成了偏高岭土中5。偏高岭土的结构中由于AIQ网层的紊乱，结构中存在着大量的缺陷，具有很高的活性。2偏高岭土对混凝土性能的影响2.1 对新拌混凝土性能的影响Wong等人研

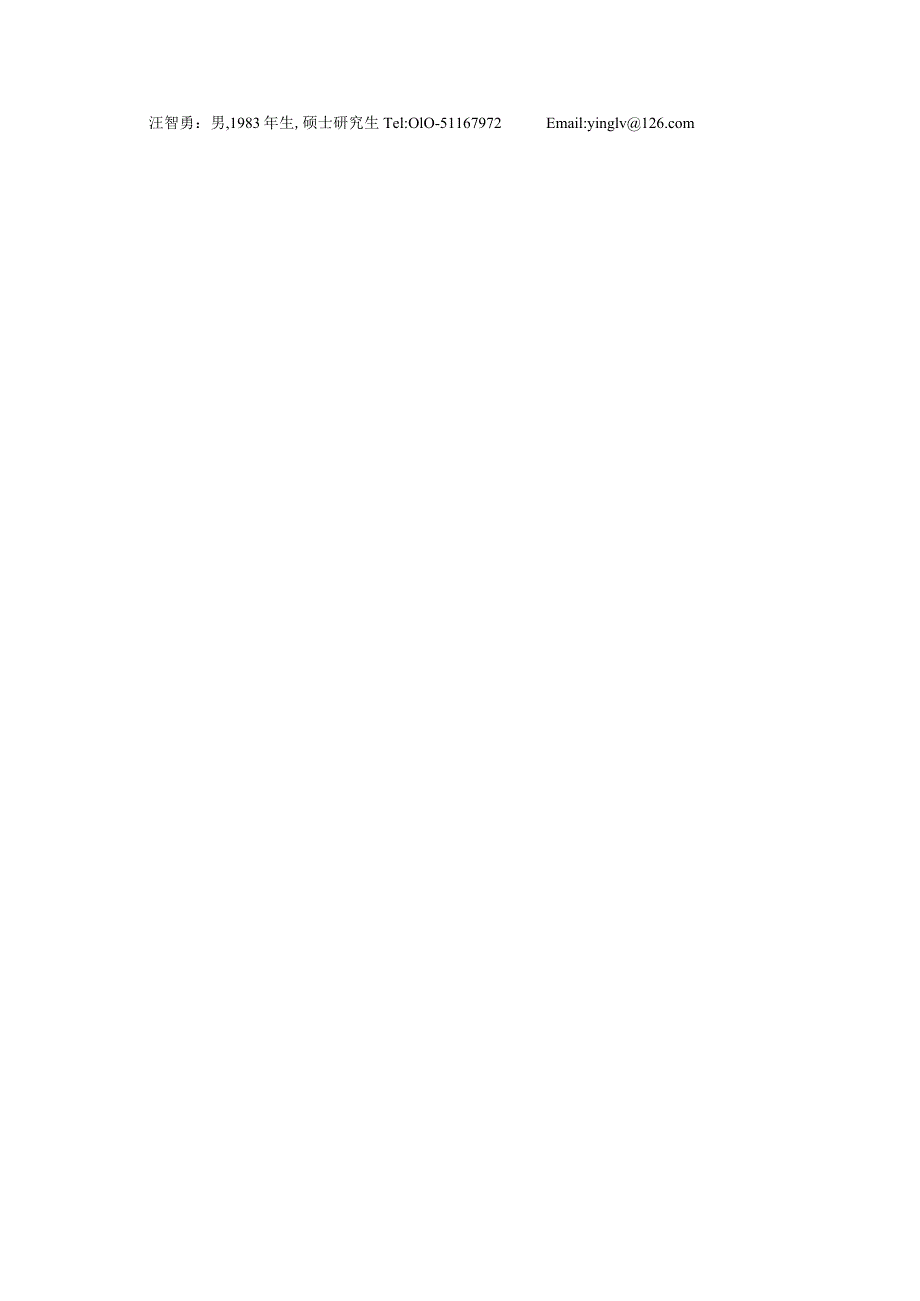

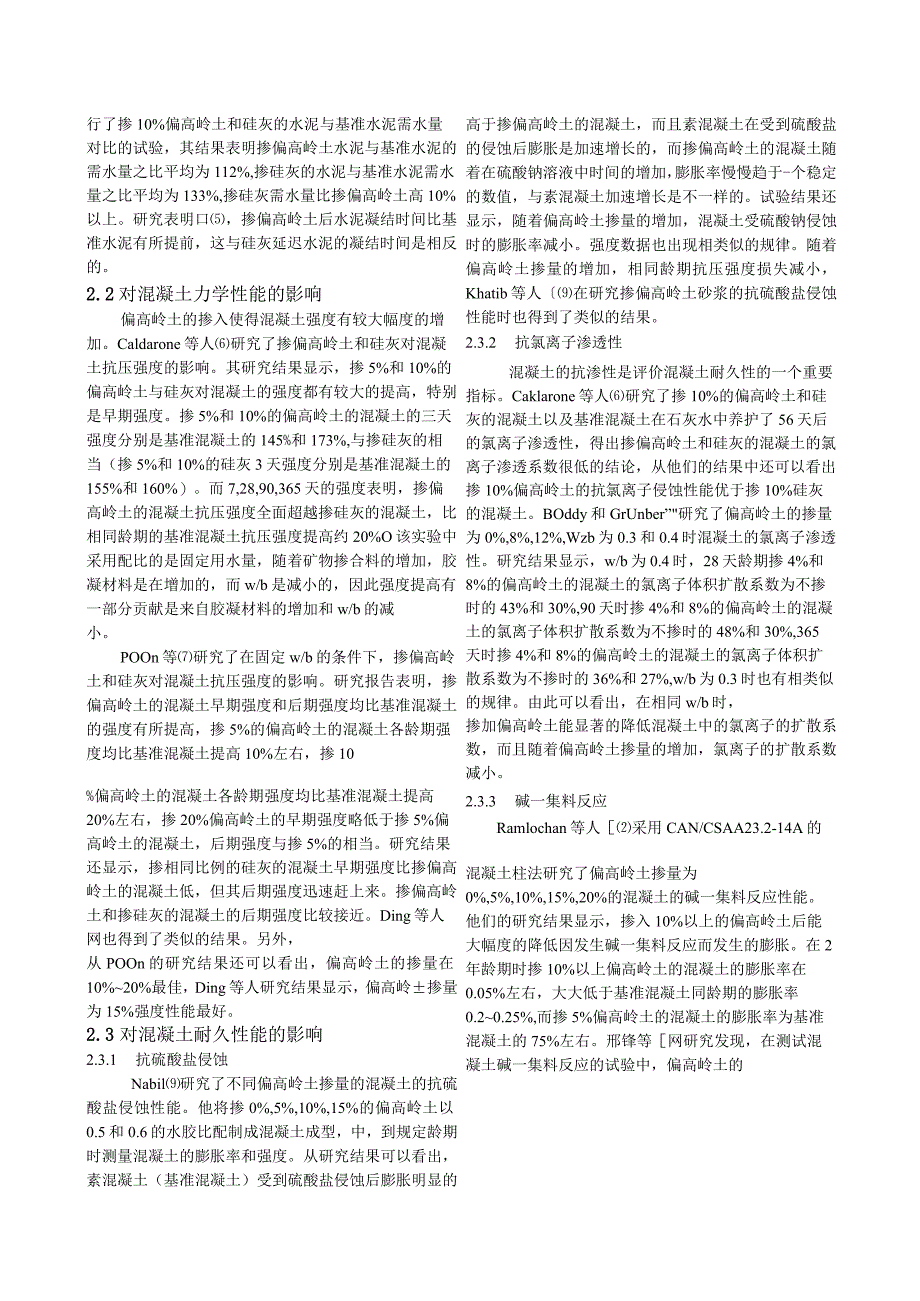

6、究了掺偏高岭土和硅灰对混凝土坍落度的影响。研究结果显示，掺偏高岭土使得混凝土的坍落度有所减小，但比掺硅灰造成的坍落度损失小。赵风利采用了水泥静浆(参照GB1596标准)和混凝土(参照GB8076/997标准)需水量方法进汪智勇：男,1983年生,硕士研究生Tel:OlO-51167972Email:yinglv行了掺10%偏高岭土和硅灰的水泥与基准水泥需水量对比的试验，其结果表明掺偏高岭土水泥与基准水泥的需水量之比平均为112%,掺硅灰的水泥与基准水泥需水量之比平均为133%,掺硅灰需水量比掺偏高岭土高10%以上。研究表明口，掺偏高岭土后水泥凝结时间比基准水泥有所提前，这与硅灰延迟水泥的凝结时
7、间是相反的。2.2 对混凝土力学性能的影响偏高岭土的掺入使得混凝土强度有较大幅度的增加。Caldarone等人研究了掺偏高岭土和硅灰对混凝土抗压强度的影响。其研究结果显示，掺5%和10%的偏高岭土与硅灰对混凝土的强度都有较大的提高，特别是早期强度。掺5%和10%的偏高岭土的混凝土的三天强度分别是基准混凝土的145%和173%,与掺硅灰的相当（掺5%和10%的硅灰3天强度分别是基准混凝土的155%和160%）。而7,28,90,365天的强度表明，掺偏高岭土的混凝土抗压强度全面超越掺硅灰的混凝土，比相同龄期的基准混凝土抗压强度提高约20%O该实验中采用配比的是固定用水量，随着矿物掺合料的增加，胶
8、凝材料是在增加的，而w/b是减小的，因此强度提高有一部分贡献是来自胶凝材料的增加和w/b的减小。POOn等研究了在固定w/b的条件下，掺偏高岭土和硅灰对混凝土抗压强度的影响。研究报告表明，掺偏高岭土的混凝土早期强度和后期强度均比基准混凝土的强度有所提高，掺5%的偏高岭土的混凝土各龄期强度均比基准混凝土提高10%左右，掺10%偏高岭土的混凝土各龄期强度均比基准混凝土提高20%左右，掺20%偏高岭土的早期强度略低于掺5%偏高岭土的混凝土，后期强度与掺5%的相当。研究结果还显示，掺相同比例的硅灰的混凝土早期强度比掺偏高岭土的混凝土低，但其后期强度迅速赶上来。掺偏高岭土和掺硅灰的混凝土的后期强度比较接
9、近。Ding等人网也得到了类似的结果。另外，从POOn的研究结果还可以看出，偏高岭土的掺量在10%20%最佳，Ding等人研究结果显示，偏高岭掺量为15%强度性能最好。2.3 对混凝土耐久性能的影响2.3.1 抗硫酸盐侵蚀Nabil研究了不同偏高岭土掺量的混凝土的抗硫酸盐侵蚀性能。他将掺0%,5%,10%,15%的偏高岭土以0.5和0.6的水胶比配制成混凝土成型，中，到规定龄期时测量混凝土的膨胀率和强度。从研究结果可以看出，素混凝土（基准混凝土）受到硫酸盐侵蚀后膨胀明显的高于掺偏高岭土的混凝土，而且素混凝土在受到硫酸盐的侵蚀后膨胀是加速增长的，而掺偏高岭土的混凝土随着在硫酸钠溶液中时间的增加，
10、膨胀率慢慢趋于-个稳定的数值，与素混凝土加速增长是不一样的。试验结果还显示，随着偏高岭土掺量的增加，混凝土受硫酸钠侵蚀时的膨胀率减小。强度数据也出现相类似的规律。随着偏高岭土掺量的增加，相同龄期抗压强度损失减小，Khatib等人在研究掺偏高岭土砂浆的抗硫酸盐侵蚀性能时也得到了类似的结果。2.3.2 抗氯离子渗透性混凝土的抗渗性是评价混凝土耐久性的一个重要指标。Caklarone等人研究了掺10%的偏高岭土和硅灰的混凝土以及基准混凝土在石灰水中养护了56天后的氯离子渗透性，得出掺偏高岭土和硅灰的混凝土的氯离子渗透系数很低的结论，从他们的结果中还可以看出掺10%偏高岭土的抗氯离子侵蚀性能优于掺10
11、%硅灰的混凝土。BOddy和GrUnber”研究了偏高岭土的掺量为0%,8%,12%,Wzb为0.3和0.4时混凝土的氯离子渗透性。研究结果显示，w/b为0.4时，28天龄期掺4%和8%的偏高岭土的混凝土的氯离子体积扩散系数为不掺时的43%和30%,90天时掺4%和8%的偏高岭土的混凝土的氯离子体积扩散系数为不掺时的48%和30%,365天时掺4%和8%的偏高岭土的混凝土的氯离子体积扩散系数为不掺时的36%和27%,w/b为0.3时也有相类似的规律。由此可以看出，在相同w/b时，掺加偏高岭土能显著的降低混凝土中的氯离子的扩散系数，而且随着偏高岭土掺量的增加，氯离子的扩散系数减小。2.3.3 碱
12、一集料反应Ramlochan等人采用CAN/CSAA23.2-14A的混凝土柱法研究了偏高岭土掺量为0%,5%,10%,15%,20%的混凝土的碱一集料反应性能。他们的研究结果显示，掺入10%以上的偏高岭土后能大幅度的降低因发生碱一集料反应而发生的膨胀。在2年龄期时掺10%以上偏高岭土的混凝土的膨胀率在0.05%左右，大大低于基准混凝土同龄期的膨胀率0.20.25%,而掺5%偏高岭土的混凝土的膨胀率为基准混凝土的75%左右。邢锋等网研究发现，在测试混凝土碱一集料反应的试验中，偏高岭土的然后分别浸泡在5%的硫酸钠溶液和饱和石灰水掺量从5%增加到10%的时候，混凝土的膨胀率急剧的下降。AqUinO
13、等人1卬研究发现偏高岭土和硅灰一样对混凝土的碱-集料反应有很好的抑制作用。这些研究说明偏高岭土掺量在10%以上时对混凝土的碱-集料反应有很好的抑制效果。2.4 对混凝土收缩的影响WiId等人研究了含0%25%的偏高岭土的水泥浆体的化学收缩和自收缩，发现偏高岭土掺量在0-15%的范围内随着偏高岭土掺量的增加，化学收缩增大，当偏高岭土的掺量超过了15%后，化学收缩随着掺量的增加而减小；偏高岭土的掺量在0-10%时，随着偏高岭土掺量的增加，浆体的自收缩增加，当偏高岭土的掺量超过10%后，自收缩随着掺量的增加而减小。BrookS等人S研究了不同掺量（5%,10%和15%）偏高岭土的混凝土的自收缩和干燥
14、收缩。从研究报告中可以看到，偏高岭土的加入能减小早期（从初凝开始测定）的自收缩，并且随着偏高岭土掺量的增加早期自收缩降低得越多；混凝土的后期自收缩（从24小时开始测定）与Wiki的自收缩结果相似。干燥收缩的结果显示，掺入偏高岭土能显著的减小混凝土的干燥收缩，基准混凝土的200天时的干燥收缩约为400个微应变，掺偏高岭土的为150-200个微应变，而且随着偏高岭土的掺量的增力口，干燥收缩减小，但减小的幅度较小。Caldarone等人研究掺10%偏高岭土和硅灰的混凝土的干燥收缩时发现，掺偏高岭土的混凝土的干燥收缩明显的比基准混凝土低，和掺硅灰的混凝土相当。2.5 对混凝土孔结构的影响混凝土的孔结构
15、是影响混凝土的性能特别是耐久性能的一个重要因素。POon等人【研究了掺5%,10%,15%偏高岭土和掺5%,10%硅灰的混凝土的孔结构，研究发现掺偏高岭土和硅灰都能显著的降低混凝土总孔隙率，而且还能降低平均孔径。随着偏高岭土掺量的增加，总的孔隙率降低，掺硅灰也有相似的规律；在掺量相同的情况下，掺偏高岭土的混凝土早期（3天和7天）孔隙率的降低的幅度比掺硅灰的混凝土大，但是在后期（28天）二者相当。混凝土的平均孔径也呈现出相似的规律。FriaS等人U用研究掺偏高岭土的水泥浆体的孔分布时发现掺偏高岭土后各龄期浆体总的孔隙率有所增加，增加的这部分孔主要是在0.01以下的微孔，孔径在0.01-5之间的大
16、孔基本与基准浆体持平甚至有所下降。孔径在0.01以下的孔是3偏高岭土对混凝土性能影响的机理3.1 偏高岭土的水化偏高岭土碱性条件下就会与水发生水化反应，生成胶凝产物。MMura#%研究认为偏高岭土的与氢氧化钙发生水化的模式有三种：AS2CH=O.5AS2+6CH+9H-C.AHi3+2C-S-HAS2CH=O.6ASz+5CH+3HC3AH+2C-S-HAS2CH=1.0AS2+3CH+6HfCzASMC-S-H从以上三种水化模式中计算得出偏高岭土与氢氧化钙的质量比为0.5-1,按照普通硅酸盐水泥水化产生的氢氧化钙为水泥质量的20%计算，偏高岭土的掺量范围应该为10-20%,这与实际研究结果是相符合的。Silva和GlaSSCr刈究了偏高岭土与氢氧化钙的混
