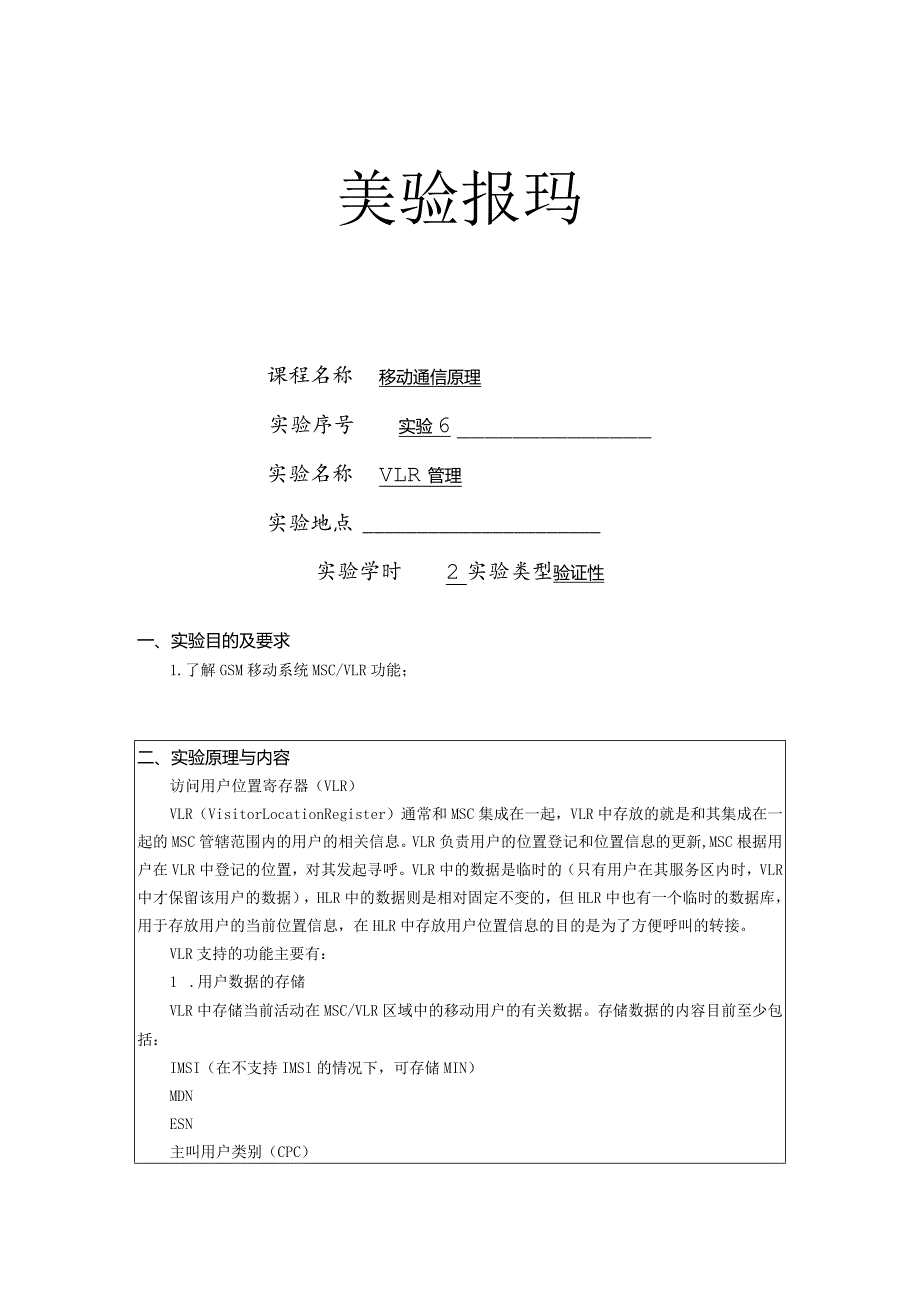

1、美验报玛课程名称移动通信原理实验序号实验6实验名称VLR管理实验地点实验学时2实验类型验证性一、实验目的及要求1.了解GSM移动系统MSC/VLR功能；二、实验原理与内容访问用户位置寄存器（VLR）VLR（VisitorLocationRegister）通常和MSC集成在一起，VLR中存放的就是和其集成在一起的MSC管辖范围内的用户的相关信息。VLR负责用户的位置登记和位置信息的更新,MSC根据用户在VLR中登记的位置，对其发起寻呼。VLR中的数据是临时的（只有用户在其服务区内时，VLR中才保留该用户的数据），HLR中的数据则是相对固定不变的，但HLR中也有一个临时的数据库，用于存放用户的当前

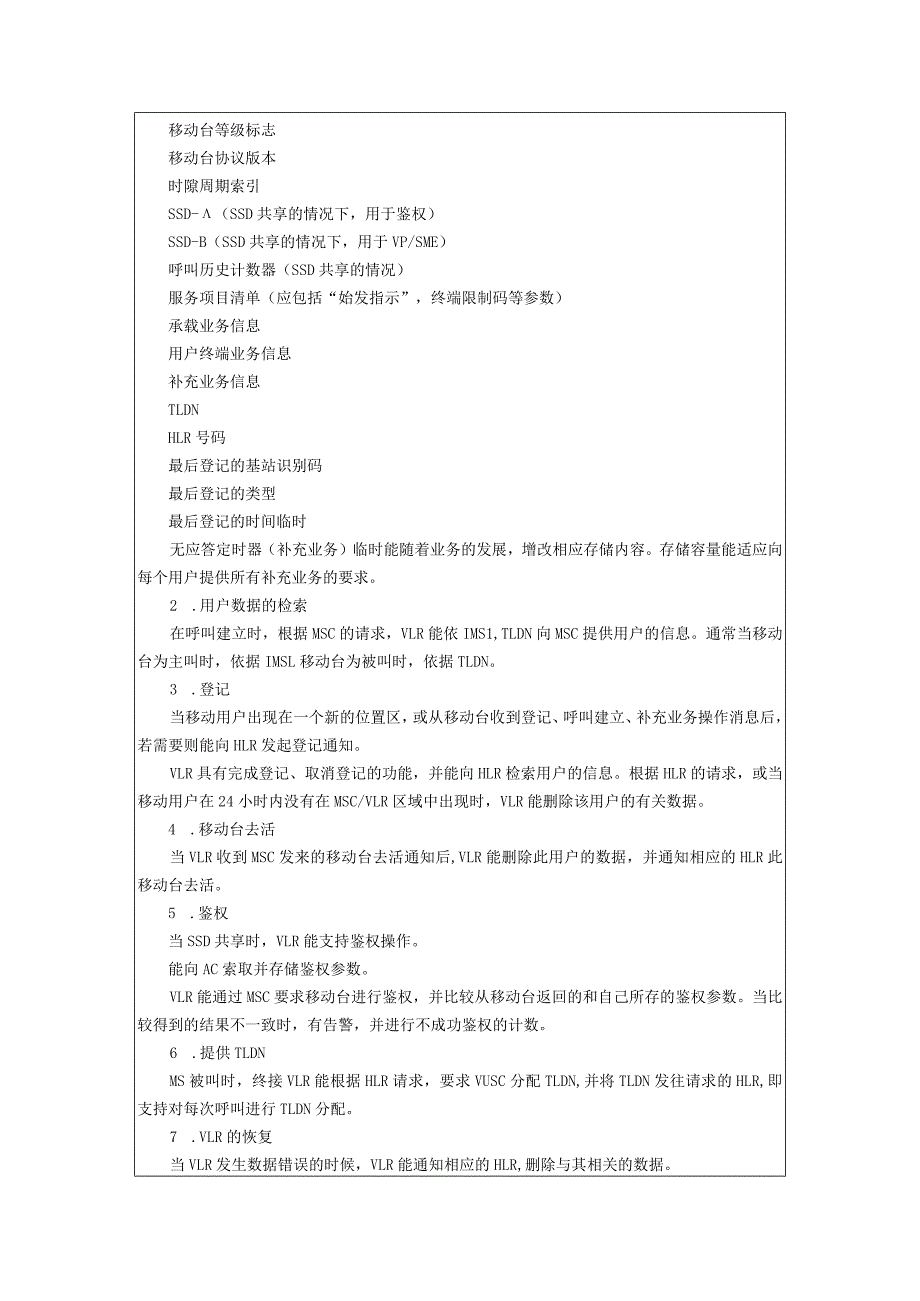

2、位置信息，在HLR中存放用户位置信息的目的是为了方便呼叫的转接。VLR支持的功能主要有：1 .用户数据的存储VLR中存储当前活动在MSC/VLR区域中的移动用户的有关数据。存储数据的内容目前至少包括：IMSI（在不支持IMSl的情况下，可存储MIN）MDNESN主叫用户类别（CPC）移动台等级标志移动台协议版本时隙周期索引SSD-（SSD共享的情况下，用于鉴权）SSD-B（SSD共享的情况下，用于VP/SME）呼叫历史计数器（SSD共享的情况）服务项目清单（应包括“始发指示”，终端限制码等参数）承载业务信息用户终端业务信息补充业务信息TLDNHLR号码最后登记的基站识别码最后登记的类型最后登记
3、的时间临时无应答定时器（补充业务）临时能随着业务的发展，增改相应存储内容。存储容量能适应向每个用户提供所有补充业务的要求。2 .用户数据的检索在呼叫建立时，根据MSC的请求，VLR能依IMS1,TLDN向MSC提供用户的信息。通常当移动台为主叫时，依据IMSL移动台为被叫时，依据TLDN。3 .登记当移动用户出现在一个新的位置区，或从移动台收到登记、呼叫建立、补充业务操作消息后，若需要则能向HLR发起登记通知。VLR具有完成登记、取消登记的功能，并能向HLR检索用户的信息。根据HLR的请求，或当移动用户在24小时内没有在MSC/VLR区域中出现时，VLR能删除该用户的有关数据。4 .移动台去活
4、当VLR收到MSC发来的移动台去活通知后,VLR能删除此用户的数据，并通知相应的HLR此移动台去活。5 .鉴权当SSD共享时，VLR能支持鉴权操作。能向AC索取并存储鉴权参数。VLR能通过MSC要求移动台进行鉴权，并比较从移动台返回的和自己所存的鉴权参数。当比较得到的结果不一致时，有告警，并进行不成功鉴权的计数。6 .提供TLDNMS被叫时，终接VLR能根据HLR请求，要求VUSC分配TLDN,并将TLDN发往请求的HLR,即支持对每次呼叫进行TLDN分配。7 .VLR的恢复当VLR发生数据错误的时候，VLR能通知相应的HLR,删除与其相关的数据。RZ6001型移动终端实验平台可以与配套的基站

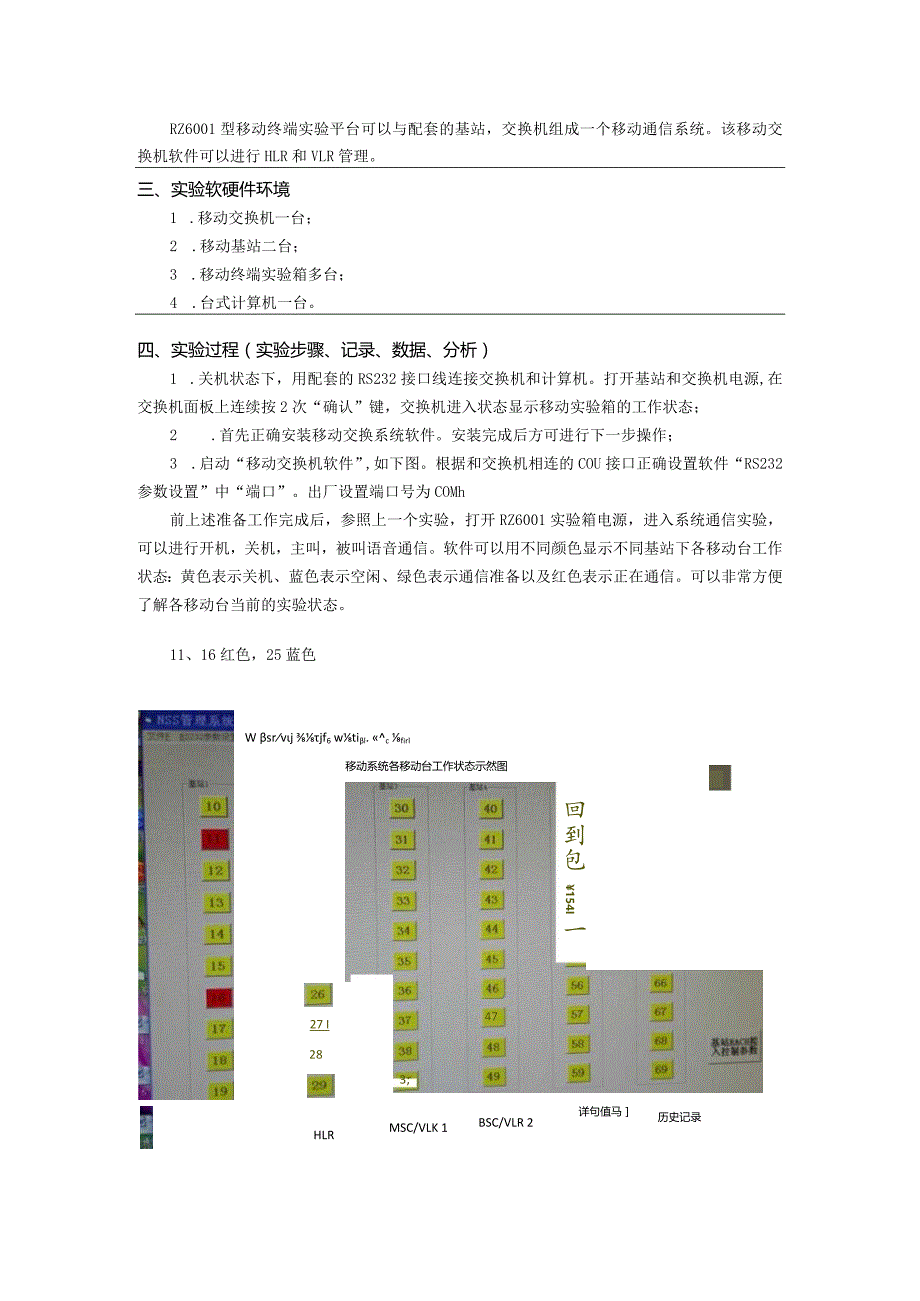

5、，交换机组成一个移动通信系统。该移动交换机软件可以进行HLR和VLR管理。三、实验软硬件环境1 .移动交换机一台；2 .移动基站二台；3 .移动终端实验箱多台；4 .台式计算机一台。四、实验过程（实验步骤、记录、数据、分析）1 .关机状态下，用配套的RS232接口线连接交换机和计算机。打开基站和交换机电源,在交换机面板上连续按2次“确认”键，交换机进入状态显示移动实验箱的工作状态；2 .首先正确安装移动交换系统软件。安装完成后方可进行下一步操作；3 .启动“移动交换机软件”,如下图。根据和交换机相连的COU接口正确设置软件“RS232参数设置”中“端口”。出厂设置端口号为COMh前上述准备工作
6、完成后，参照上一个实验，打开RZ6001实验箱电源，进入系统通信实验，可以进行开机，关机，主叫，被叫语音通信。软件可以用不同颜色显示不同基站下各移动台工作状态：黄色表示关机、蓝色表示空闲、绿色表示通信准备以及红色表示正在通信。可以非常方便了解各移动台当前的实验状态。11、16红色，25蓝色W srvj jf6 wtil. c firl27 I28HLR移动系统各移动台工作状态示然图回到包 154I一55IBSC/VLR 2详句值马历史记录MSC/VLK 13;)474 .点击“MSC/VLR1”按钮，进入MSC/VLR1管理界面，如下图。在该管理界面可以看到各移动用户对应的各项数据如IMSbISDN,TMSl,MSRN,用户等级，主叫用户类型，服务项目,漫游限制,所属MSC/VLR,当前MSC/VLR,当前状态,RAND,Kc,SERS等参数。5 .RZ6001进入系统通信实验，分别进行开机，关机，漫游，主叫呼叫，被叫语音通信等实验，观察响应用户在VLR中各参数的变化以及和HLR中对应各项参数的关系。(1)主叫呼叫、被叫振铃：VLR与HLR各项参数对比：(2)正在通信VLR与HLR各项参数对比:五、实验结论与体会通过此次实验，我更加了解GSM移动系统MSC/VLR功能。
