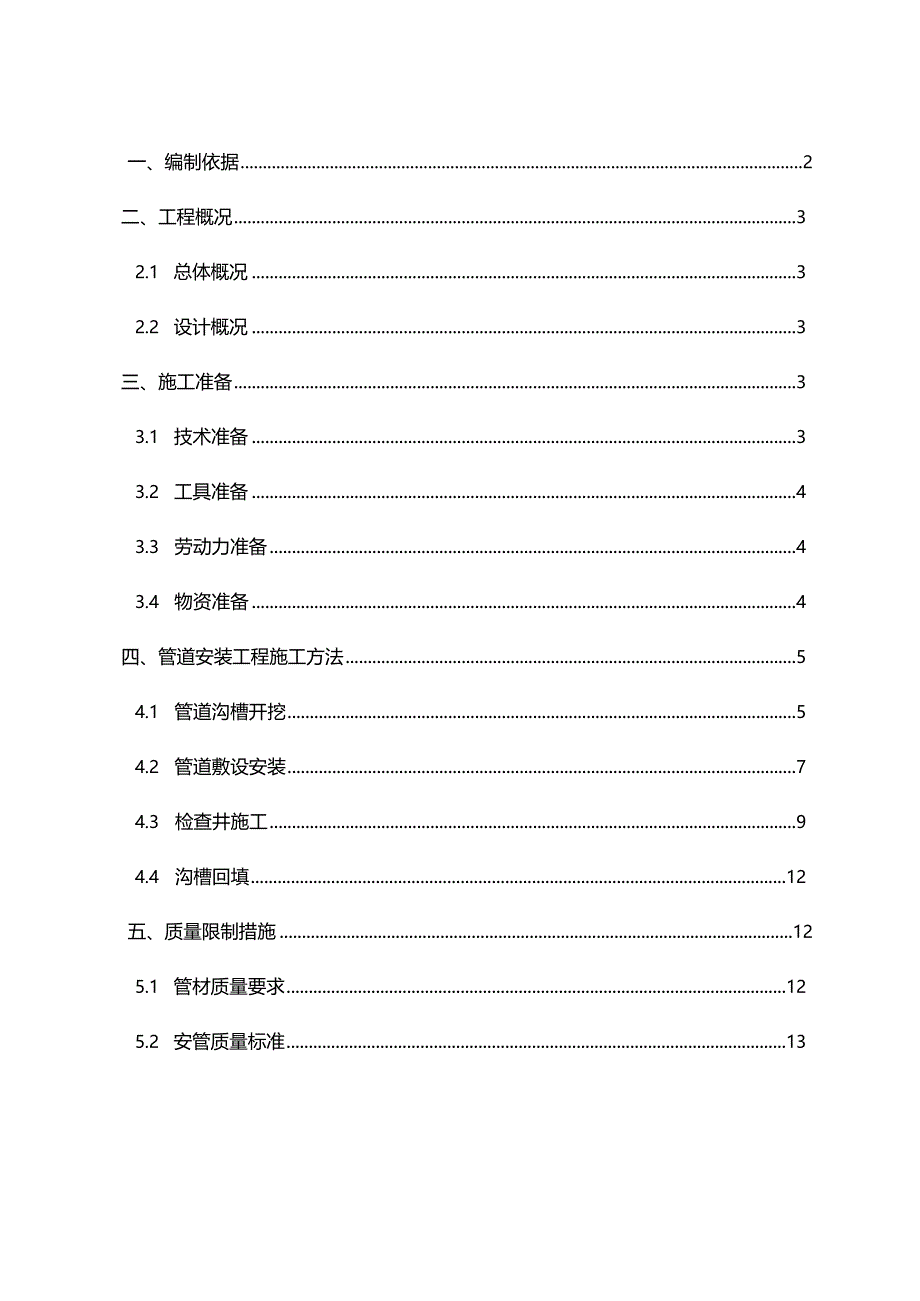

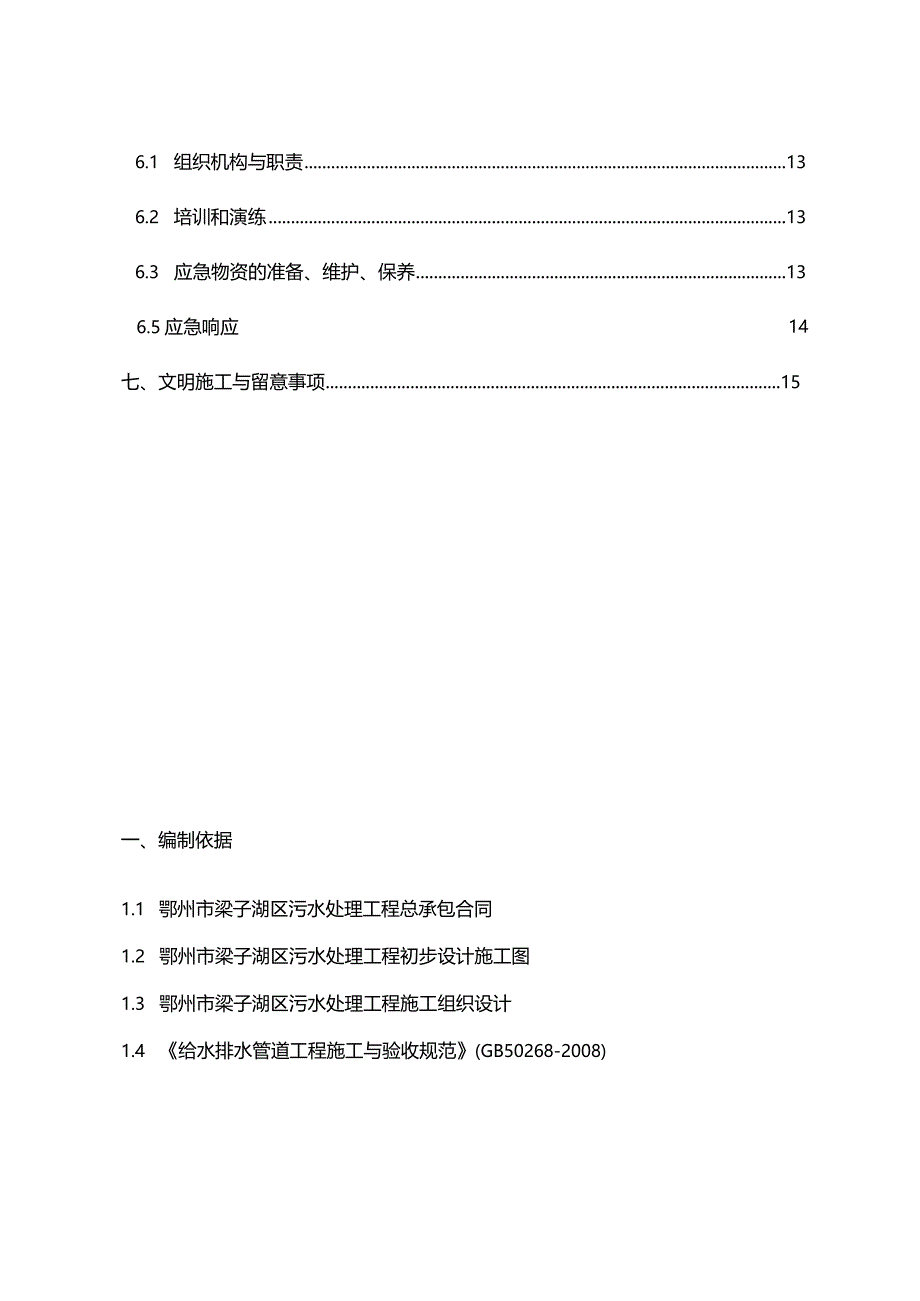

1、一、编制依据2二、工程概况32.1 总体概况32.2 设计概况3三、施工准备33.1 技术准备33.2 工具准备43.3 劳动力准备43.4 物资准备4四、管道安装工程施工方法54.1 管道沟槽开挖54.2 管道敷设安装74.3 检查井施工94.4 沟槽回填12五、质量限制措施125.1 管材质量要求125.2 安管质量标准136.1 组织机构与职责136.2 培训和演练136.3 应急物资的准备、维护、保养13146.5应急响应七、文明施工与留意事项15一、编制依据1.1 鄂州市梁子湖区污水处理工程总承包合同1.2 鄂州市梁子湖区污水处理工程初步设计施工图1.3 鄂州市梁子湖区污水处理工程施

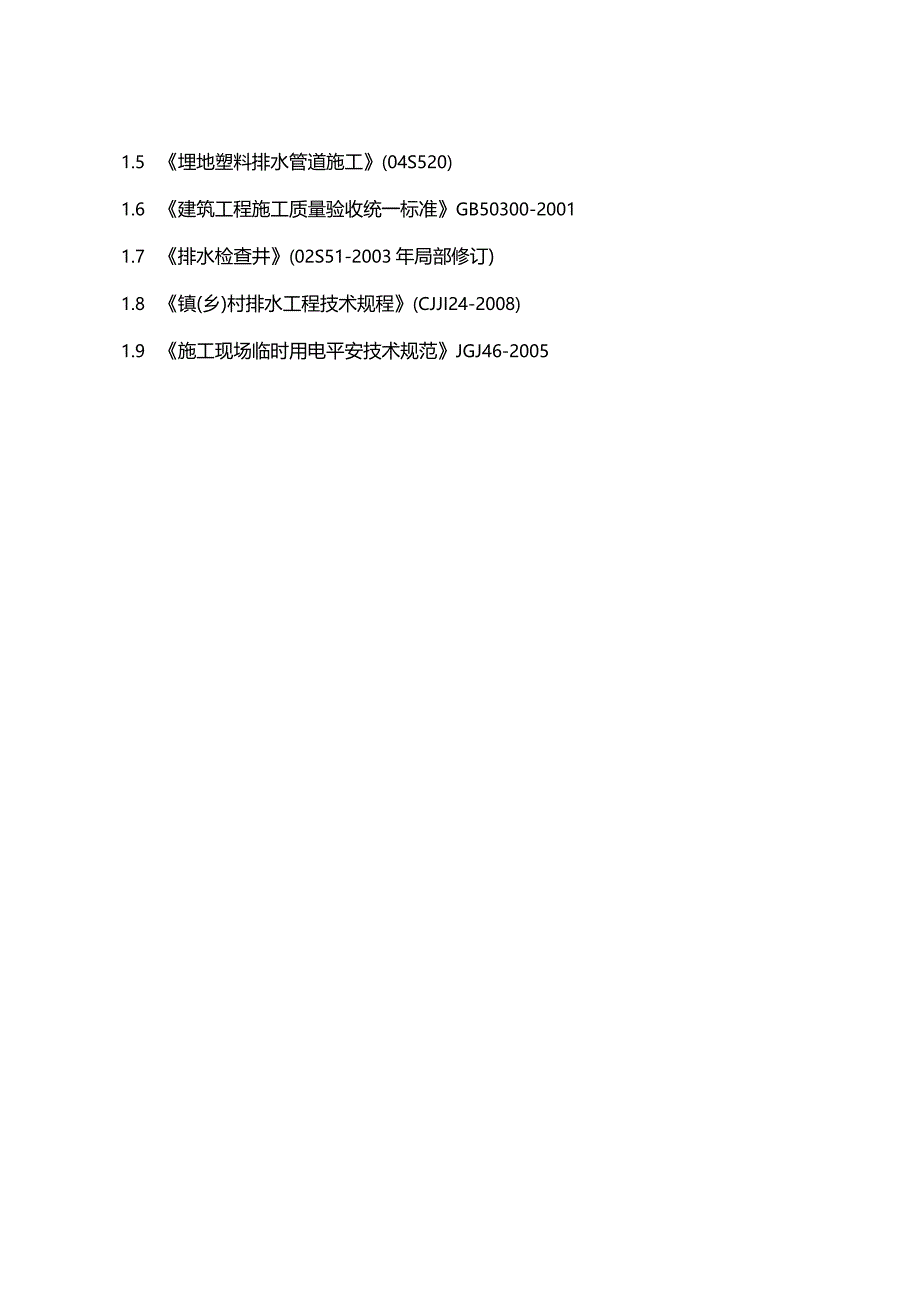

2、工组织设计1.4 给水排水管道工程施工与验收规范(GB50268-2008)1.5 埋地塑料排水管道施工(04S520)1.6 建筑工程施工质量验收统一标准GB50300-20011.7 排水检查井(02S51-2003年局部修订)1.8 镇(乡)村排水工程技术规程(CJJI24-2008)1.9 施工现场临时用电平安技术规范JGJ46-2005二、工程概况2.1 总体概况工程名称：鄂州市梁子湖区污水处理工程建设单位：湖北联净水务投资有限公司监理单位：鄂州市工程建设监理公司设计单位：南京市市政设计探讨院有限责任公司施工单位：湖北省建工工业设备安装有限公司2.2 设计概况2.2.1 排水主管管径
3、为DN300,接受HDPE双壁水纹管。排水支管管径为DNlo0、DN150,接受UPVC平壁管。2.2.2 基础：管道基础接受200mm厚砂垫层。2.2.3 排水检查井：接受砖砌方形污水检查井，100厚C15垫层。2.3 主要工程：施工内容：排水管道铺设；主要工序为沟槽挖土、砂垫层、排水管铺设、检查井砌筑、检查井抹灰、沟槽回填土。三、施工准备3.1 技术准备3.1.1 在开工之前，查明施工区域内原有地下管线的埋设状况，并以书面报告的形式提出详细的解决方法，报请监理工程师批准后方可开工。对管道施工所经路途的障碍物进行初步清除，为以后的测量放线定位供应较好施工条件。3.1.2 依据工程施工组织设计
4、，做好技术交底工作。对现场有关管理人员、班组长、操作人员的技术交底与施工规范、质量验收标准交底落实，各级人员的岗位职责落实，平安质量奖惩制度落实。3.1.3 在开工前进行各村落踏勘，依据各村落地势凹凸，绘制污水管道平面图。后期依据实际污水管道布置绘制竣工图。3.2 工具准备施工工人准备好手工锯、泥刀、铁抹子、铁锹、手推车、棉线、卷尺等。测量人员准备水准仪，测距仪、钢卷尺。3.3 劳动力准备依据施工进度支配，劳动力组织部门对施工作业队伍进行择优选取，组织施工班组按需进场。全部拟定的施工人员进场前进行操作工艺、质量标准、平安卫生、文明施工等项目的技术培训和交底。3.4 物资准备3.4.1 物资部门
5、编制材料需用量支配，对施工用的材料提前对供应商进行考察，对材料质量进行验证，并依据材料需用量支配，组织合格材料进场。3.4.2 管道运到现场，可接受目测法，对管道是否有损伤进行检验，并做好记录与验收手续。如发觉管道有损伤，应将该管道与其它管道分开，立刻通知管道供应厂家。进行检查，分析缘由并作出鉴定，以便与时妥当处理。3.4.3 水泥必需有出厂质量证明书或试验报告单，并且质量证明书必需随材料一同到场，详细内容需经材料员验证合格；水泥性能复试报告。水泥袋上应清楚标明工厂名称、生产许可证编号、品种、名称、代号、强度等级、包装年、月、日和编号。水泥进场时必需分批验收，每批重量不大于200t。检验内容包
6、括对规格、种类、外观的检查，并做性能复试试验，合格后方可运用。外观检查内容：查看是否受潮、结块、混入杂物或不同品种、强度等级的水泥混在一起。检查合格后，分规格、种类码放整齐，入库贮存。3.4.4 砌块必需有出厂质量证明书或试验报告单，并且质量证明书必需随材料一同到场，详细内容需经材料员验证合格；砌块性能复试报告。砌块进场时必需分批验收，每批数量不大于10万块。检验内容包括对规格、种类、外观的检查，并做力学性能复试试验，合格后方可运用。外观检查内容：缺棱掉角、裂纹、弯曲等。检验合格后，分规格、种类码放整齐。四、管道安装工程施工方法4.1 管道沟槽开挖4.1.1 管道定位测量和放线结束后，经建设单
7、位和监理单位等复测合格后，可以进行沟槽开挖，因本工程没有设计测量数据高程，依据地势实行自然放坡，平坦地段人工按3%o放坡。4.1.2 在施工前实行挖探的方法查明与施工相关地下状况，调查的主要内容有：各沟槽段的地下水位和土质状况，地下各种电缆的详细位置，施工沟渠与已建的沟渠、构筑物连接的平面位置和高程校对等，以便合理地实行相应的措施。依据现场实际状况，沟槽开挖的方法应依据沟槽的断面形式、地下的困难程度、土质坚硬程度、工作量和施工场地的大小以与机械配备、劳动力条件等条件确定，接受人工与机械相结合的形式开挖。4.1.3 在开挖前，现场施工员向挖掘司机与施工人员详细交底（沟槽的断面，开挖的次序）。在开
8、挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。4.1.4 机械开挖沟槽时应留意下列事项：(1)、为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离设计标高200-30Omm时用人工开挖、捡平，尽量避开超挖现象。若有超挖，应将扰动部分清除，并必需用中砂或石屑回填，并用平板振动器振实。开挖要保证连续作业，连接工序流畅，同时要留意边坡土体变更，出现问题与时处理。削减意外事故。(2)、对地下管线和各种构筑物应尽量能临时迁移，如无法迁移，必需挖出访其外露，须实行吊、托等加固措施，同时对挖掘机作详细交底，如无把握，应改为人工挖土。(3)、在工作
9、量不大、地面狭窄、地下有障碍物或无机械施工条件等状况下，接受人工开挖。人工开挖沟槽，应集中人力尽快挖成，转入下一工序施工。4.1.5 人工开挖时应留意下列事项：(1)、沟槽应分段开挖，并应确定开挖依次和分层开挖深度，若有坡度，应由低向高处进行。(2)、开挖人员不应分布过密，以间隔5m为宜，在开挖过程中和敞沟期间应保持沟壁完整，防止坍塌，必要时应临时支撑爱惜。(3)、开挖沟槽遇有管道、电缆或其它构筑物时，应严加爱惜，并与时与有关单位联系，会同处理。4.1.6 槽底最小宽度表沟槽底部的开挖宽度，应符合设计要求，设计无要求时，可按下式确定：B=DW+2(blb2+b3)式中B管道沟槽底部的开挖宽度，
10、mm；DW管外径，mm；bl管道一侧的工作面宽度，mm；b2有支撑要求时，管道一侧的支撑厚度，可取150200mm；b3现场浇注混凝土或钢筋混凝土管区一侧模板的厚度，mmo本工程材料为化学建材管道：按规范接受DW500mm,bl=300mm；4.1.6沟槽检查验收：沟槽开挖完成后，进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。沟槽开挖允许偏差和检查方法见下表：沟槽开挖允许偏差和检查方法序号项目允许偏差(mm)检查频率检查方法范围点数1槽底高程30每100米3用水准仪测量2槽底中线每侧宽度不小于设计和施工规范规定6挂中心线用尺量，每侧3点3沟槽边坡不陡于设计和施工规范规定6
11、用坡度尺检验每侧计3点4.2 管道敷设安装4.2.1 管道的进场堆放与运输(Ds当管道干脆放在地上时，要求地面平整，不能有石块和简洁引起管道损坏的尖利物体，要有防止管道滚动的措施。(2)、不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时留意底层管道的承重实力，变形不得大于5%o(3)、HDPE大径塑管最高运用温度为45C。，夏季高温季节，应避开日光曝晒，并保持管间的空气流通，以防温度上升。(4)、管道存放过程中，应严格做好防水措施，严禁在管道旁边有长期明火。(5)、短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。(6)、上下叠放运输，其高度不
12、应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。4.2.2 管道基础不良地段基础处理与垫层施工(Ds如管道地基土为淤泥则要求换土处理，必要时接受砂石料换填。(2)、沟槽挖至设计标高后，阅历收合格，立刻在槽底铺20Omm厚砂垫层。4.2.3 管道安装(1)、管节安装从低处起先，使接头面对上游，每节涵管应与垫层或基座紧贴。(2)、敷设完毕必需清理管内杂物。(3)、管道安装经监理检验合格后，中间的检查井穿插同步施工。回填石屑应在两侧管腔同时对称进行，用水冲并协作打夯机夯实，满足压实度要求。(4)、下管：下管时接受软带吊具或人工搬运，平稳下沟，不得在
13、沟壁与沟底激烈碰撞，以防管道损坏。同一批次的产品下管时按厂家供应的管段编号依次下管。、UPVC平壁管道连接UPVC平壁管接受胶粘剂粘接接口，接口应遵守下列规定：、用塑料管专用切管工具或细齿锯将管材切割平整。、用切管工具与锂刀将管端内外的毛刺清楚干净，并适当倒角Q、检查管材承接口链接部位的协作程度，确认后在插口端划出插入深度的标线。、运用清洁干布将协作面擦拭干净。、在管材的协作面上匀整涂上胶粘剂。插口外面涂上较厚层的PVC胶粘剂，承口内面涂上较薄层的PVC胶粘剂。、涂上胶后，快速用略微旋转的方式将管材插口插入承口的预定位置并将管材两端固定。、待接口胶粘剂固化后(Nlh)方能进入下道工序施工。(6
14、)、HDPE管道连接管道接头接受弹性密封橡胶圈连接的承插式接口，橡胶圈接口应遵守下列规定：、接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置与插口的插入深度并做好标记。、接口时，先将承口的内壁清理干净，并在承口内壁与插口橡胶圈上涂润滑剂(首选硅油)，然后将承插口端面的中心轴线对齐。、接口方法应按下述程序进行：先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板,然后用力将该管缓缓插入待安装管道的承口至预定位置，使橡胶密封圈正确就位，不扭曲、不脱落。(7)、管顶覆土依据各村的现场状况，污水管尽量布置在路边未硬化的地方，管顶覆土厚度可为04m,须要穿
15、越硬化道路时，尽量从现有的涵管中通过。部分管道可能须要铺设在田地中，则该部分管道的管定覆土应大于0.5mo4.2.4 质量标准保证项目，管道必需垫稳，管底坡度不得倒流水，管道内不得有泥土、砖石、砂浆、木块等杂物。安管允许偏差与检验方法表序号项目允许偏差(mm)检查频率检验方法范围点数1中线位移15两井之间2挂中心线尺量2管内底高程152用水准仪测量3相邻管内底错53用尺量4.3 检查井施工4.3.1 材料要求砌筑材料接受MUIO机制灰砂砖，要求尺寸匀整一样，边角整齐，无翘起与断裂并有出厂合格证明。灰砂砖到场后由专职试验人员送到试验室进行强度检验。砌筑砂浆接受M7.5水泥砂浆，砌体砂浆等级确保达到设计强度。井身内外均用1：2水泥砂浆抹面，厚度为20mm,砂浆中添加防水剂。接受机械拌合砂浆。如用人工拌和砂浆，应干拌三次，湿拌三次，至颜色
