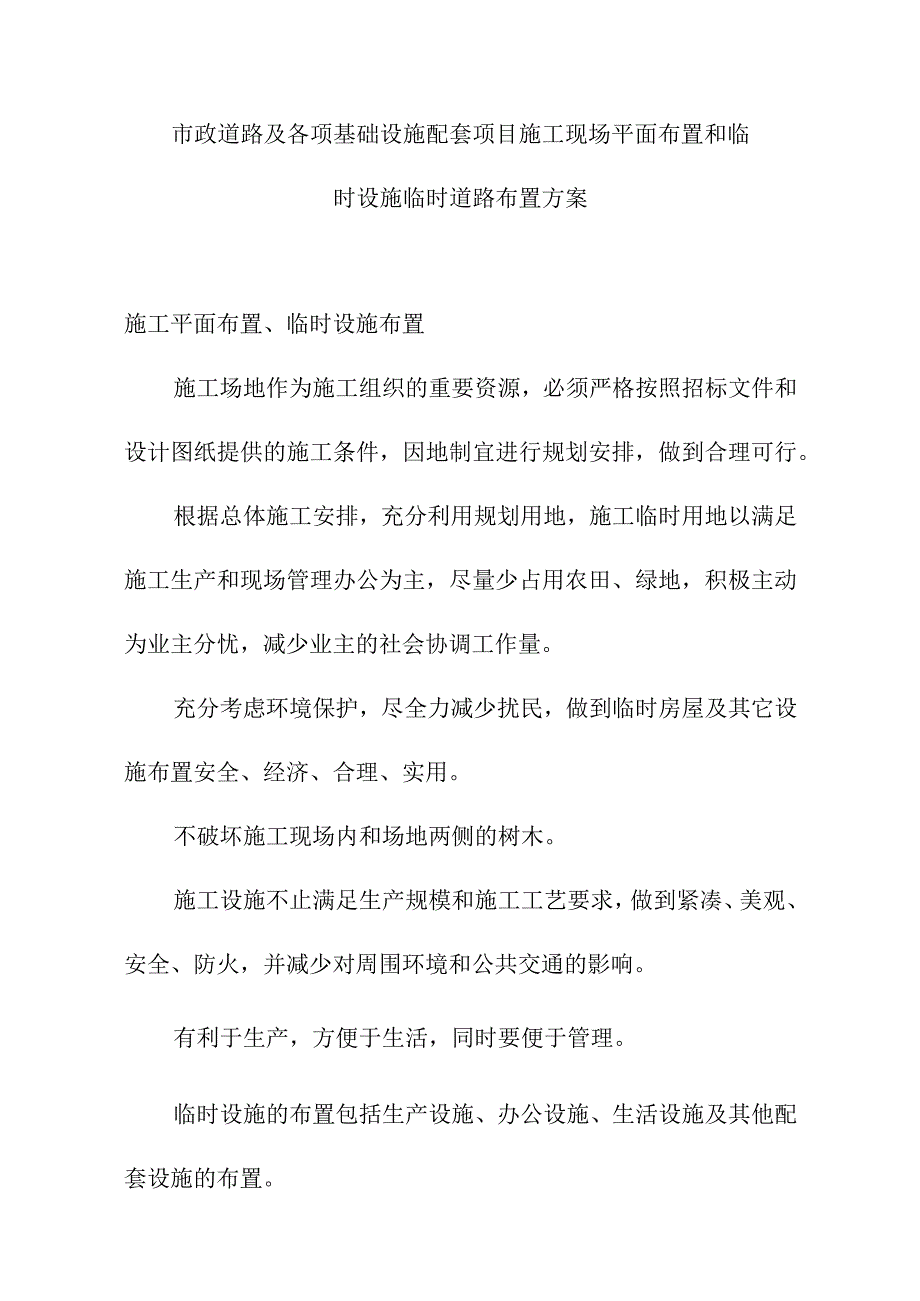

1、市政道路及各项基础设施配套项目施工现场平面布置和临时设施临时道路布置方案施工平面布置、临时设施布置施工场地作为施工组织的重要资源，必须严格按照招标文件和设计图纸提供的施工条件，因地制宜进行规划安排，做到合理可行。根据总体施工安排，充分利用规划用地，施工临时用地以满足施工生产和现场管理办公为主，尽量少占用农田、绿地，积极主动为业主分忧，减少业主的社会协调工作量。充分考虑环境保护，尽全力减少扰民，做到临时房屋及其它设施布置安全、经济、合理、实用。不破坏施工现场内和场地两侧的树木。施工设施不止满足生产规模和施工工艺要求，做到紧凑、美观、安全、防火，并减少对周围环境和公共交通的影响。有利于生产，方便于

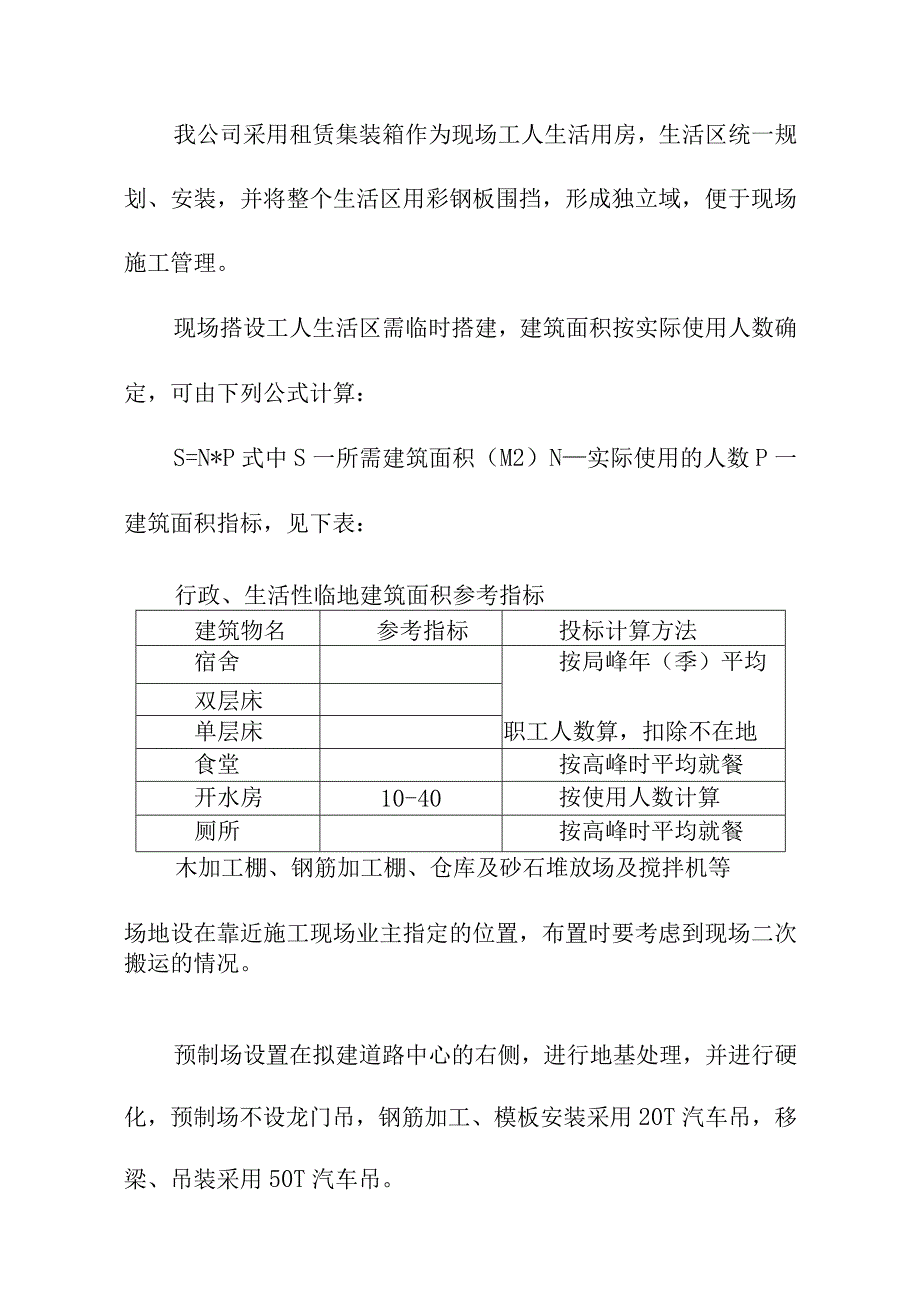

2、生活，同时要便于管理。临时设施的布置包括生产设施、办公设施、生活设施及其他配套设施的布置。我公司采用租赁集装箱作为现场工人生活用房，生活区统一规划、安装，并将整个生活区用彩钢板围挡，形成独立域，便于现场施工管理。现场搭设工人生活区需临时搭建，建筑面积按实际使用人数确定，可由下列公式计算：S=N*P式中S一所需建筑面积（M2）N实际使用的人数P一建筑面积指标，见下表：行政、生活性临地建筑面积参考指标建筑物名参考指标投标计算方法宿舍按局峰年（季）平均双层床单层床职工人数算，扣除不在地食堂按高峰时平均就餐开水房10-40按使用人数计算厕所按高峰时平均就餐木加工棚、钢筋加工棚、仓库及砂石堆放场及搅拌机

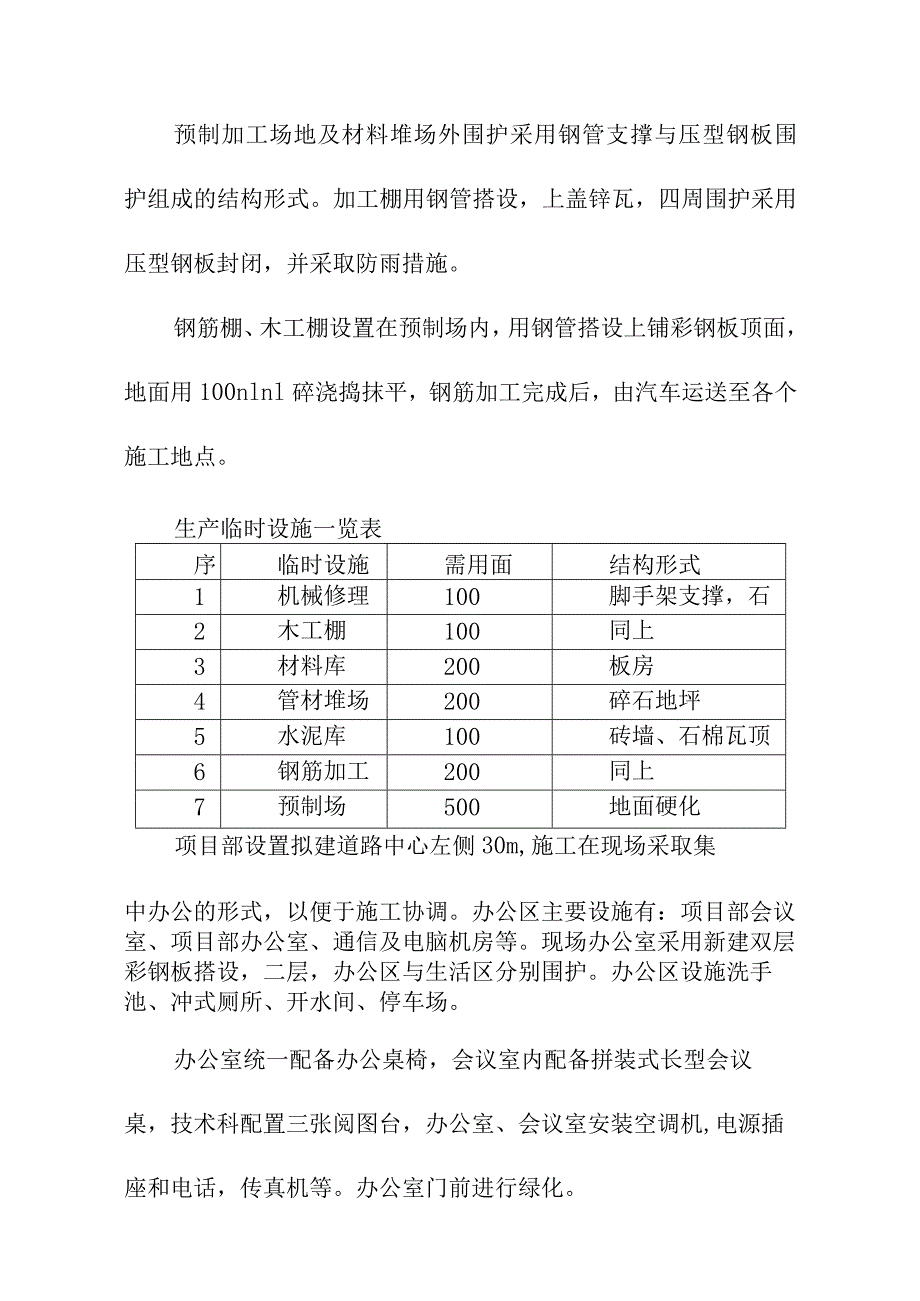

3、等场地设在靠近施工现场业主指定的位置，布置时要考虑到现场二次搬运的情况。预制场设置在拟建道路中心的右侧，进行地基处理，并进行硬化，预制场不设龙门吊，钢筋加工、模板安装采用20T汽车吊，移梁、吊装采用50T汽车吊。预制加工场地及材料堆场外围护采用钢管支撑与压型钢板围护组成的结构形式。加工棚用钢管搭设，上盖锌瓦，四周围护采用压型钢板封闭，并采取防雨措施。钢筋棚、木工棚设置在预制场内，用钢管搭设上铺彩钢板顶面，地面用100nlnl碎浇捣抹平，钢筋加工完成后，由汽车运送至各个施工地点。生产临时设施一览表序临时设施需用面结构形式1机械修理100脚手架支撑，石2木工棚100同上3材料库200板房4管材堆场
4、200碎石地坪5水泥库100砖墙、石棉瓦顶6钢筋加工200同上7预制场500地面硬化项目部设置拟建道路中心左侧30m,施工在现场采取集中办公的形式，以便于施工协调。办公区主要设施有：项目部会议室、项目部办公室、通信及电脑机房等。现场办公室采用新建双层彩钢板搭设，二层，办公区与生活区分别围护。办公区设施洗手池、冲式厕所、开水间、停车场。办公室统一配备办公桌椅，会议室内配备拼装式长型会议桌，技术科配置三张阅图台，办公室、会议室安装空调机,电源插座和电话，传真机等。办公室门前进行绿化。办公设施搭设面积见下表。序号设施名称搭设总面搭设备1项目部办公280M25M*共52项目部会议36M2IoM*3监理
5、人员办18M25M*1间4跟踪审计人18M25M*1间5甲方管理人36M25M*共26医务室12M25M*生活区设在拟建道路中心左侧，场地已拆迁，项目作业工区设置在拟建道路中心右侧，我公司采用租借集装箱作为现场工人生活用房，生活区统一规划、安装，并将整个生活区用彩钢板围挡，形成独立区域，便于现场施工管理。搭设项目部职工生活区，项目职工生活区主要设施有职工人员宿舍、食堂、职工餐厅、洗手池、淋浴间及冲式厕所等。其中宿舍采用双层结构，架设钢梯，其余建筑均为单层结构。宿舍做法：两层采钢板搭设，职工宿舍内设上下铺，床架被褥统一，实行公寓化管理。生活区食堂内配冰柜、蒸箱、炉灶等设施，职工餐厅设开水间，要求
6、食堂及餐厅通风、卫生、无异味。食品店堂的生熟间设置分隔，内墙铺贴2米高的白瓷片，其余部分抹白，厨房内灶台、工作台等设施工售饭窗口内外窗台均铺贴白瓷片，门窗及洞口设置纱窗，地面铺贴马赛克，保证地面排水坡度，防止产生积水。现场厕所、浴室远离食堂，内设冲淋装置，内墙面贴高白瓷片墙裙，便池便槽壁贴白瓷片，地面贴防滑地砖。生活区应派人进行卫生打扫，做到干净、整洁、无异味、排水通畅、道路整洁、并进行绿化，为员工营造一个整洁、卫生的环境，展现企业形象。序设施名称面积搭设规备注1职工宿舍5405M*共30间，每间8人2食堂305M*6M3职工餐厅726M*12M兼做职工活动室4男厕所185M*5女厕所125M
7、*6男淋浴间305M*6M7女淋浴间125M*8开水间185M*总计5521）、在办公区入口设置灯箱式施工标牌及五牌一图，生活区入口设置宣传栏。2）、办公区设置4个车位的临时停车场。3）、在厕所后面设置化粪池。生活区污水经化粪池后排入业主规划的总排水沟。4）、在大门口设置一个保卫室，修建规格为3*4mo5）、在办公区设置一个医务室，提供工人常规的医疗保健。修建规格为4*3m。6）、在生活区设置一个洗衣房，定期对各宿舍床单、被套及职工作服集中进行清洗。施工总平面布置图及生活、生产平面布置见临时设施布置及临时用地表。工程路线走向与多条现有道路平交，工程沿线采用全封闭围挡，围挡采用50m厚洁净完好的
8、彩色夹芯彩钢板围护,高度，施工期间加强养护。施工围挡基础采用碎预制块基础，宽度30cm,高度30cmo采用水泥砂浆抹面。夹芯彩钢板采用企口式插接。彩钢板内侧采用钢管支架，垂直钢管高度2m,间距2m,设3道横杆,每4米设置斜支撑，斜支撑高为。在标段进出口处设置大门，大门采用门楼式大门，门楣为灯箱式，门柱为砖砌式，宽度8m。为保证进出工地的车辆不污染环境，工程在起点和终处设置洗车台。洗车台的冲洗设备选择为高压水枪，水源由施工供水管供应，在旁边设置一砖砌沉淀池，洗车台宽度20m,进出便道的两侧设置碎拦水域，冲洗水流入侧边排水沟，沿路下预埋PVC管流入沉淀池。采用管道将水排入地方排水系统。本工程钢筋加
9、工采用模块化集中加工，桥梁处设置集中钢筋加工场地，加工场地宽度约10m,长度约20m,C20碎硬化场地，设置堆料区及加工区。施工时需要根据现场实际情况做好排水工作，以满足泰安市的有关施工的要求，采取以下措施：施工便道两侧修筑排水盲沟；生活污水排入化粪池，定期外运；雨水、施工用水经排水沟引入沉淀池，沉淀后的清洁水就近排入场区附近排水沟。桩基施工时泥浆存放、处置采用泥浆箱，泥浆池、沉淀池和储浆池均采用钢板加工，桩基碎灌注时预备泥浆车，及时外运。泥浆池、沉淀池按每台钻机一个设置，容量4m3。场地内泥浆箱桥梁桩基一侧设置。储浆箱与桥台距离大于IOm,以不影响碎浇筑和交通转换为原则。沉淀池就近桩位设置。
10、施工现场内堆料场、加工场地、洗车台和交通转换处临时场地采取原地面清表、整平并夯实后，回填20cm后碎石浇筑15CnIC20碎进行硬化。其他部位采用履盖处理，防止扬尘。(1)环保设施：为满足施工环保要求，在施工驻地等区域内设置沉淀池、污水处理池及垃圾回收站。对施工、生活废水经过净化处理达标后排放，生活垃圾、施工废磴定点堆放在垃圾回收站内，定期运往垃圾处理场或当地环保部门指定地点处理。严禁将垃圾和生活、施工废水排入沿线河流中，避免环境污染，保持生态平衡；完工后及时恢复植被，确保工程所处的环境及沿线水域不受污染和破坏。(2)交通安全设施：在各主要交通路口和各施工工点设置安全警示标志、防护围栏等，必要
11、时派专人守卫，保证施工安全。(3)防洪、防汛设施：各施工驻地和工点按防洪、防汛要求备齐防洪、防汛工具、用品，雨季和汛期派专人巡视水情和汛情，发现异常情况及时向有关部门汇报，及时处理，做到防范周全、预报及时、处理快速。(4)七牌一图，生活区入口设置宣传栏在施工区入口设置七牌一图，生活区入口设置宣传栏。搞好“三工建设力提高员工工作生活质量，促进身心健康,在办公楼设置一间职工活动场室，放置一些健身器材及乒乓球桌。根据业主提供的供水管网，在业主供水点第一个切断阀后装置水表，总水管选用Dg70,然后选用Dg50、Dg25敷设至各用水点。并配备水车以储备水源。根据现场情况及施工用电工程量估算，在施工现场共
12、设置3处施工临时配电箱，分别为位于起始点、拟建道路中心、终点，配电箱容量根据施工具体情况再作配置。由总箱（总配电箱内均安装合格的电度表）引至分箱，再由分箱引线至各用电器。电缆线埋入地下，上铺一层红砖保护。同时配备一台250KW的发电机以供用电不时之需。附表4施工总平面布置图钢筋工棚机械停放场机械维修库木工棚管材堆料场易材料库水泥库制场施工场地外现状路网比较完善，现有道路均能满足施工交通通行的需求。现场施工场地现状大部分为农田及荒地，现有道路不能满足施工交通通行的需求，现场临时道路的具体安排如下：交通便道结构为原地面清表碾压夯实，铺设15cm厚级配碎石+20CnIC20素碎。施工现场围挡规范化施
13、工及保障措施施工现场围挡应按规范施工，工地围挡应按泰安市市政基础设施工程警示围护标准图集执行。在拟建道路施工范围进行封闭围挡施工，尤其在工程的起讫位置与现有道路交叉处，做到全封闭围挡施工。1）、用米高围挡对现场进行封闭式围挡，连续密封，预防社会车辆闯入施工区域引起安全事故；施工区域与社会通道应采用封闭警示亮化围挡隔离，沿线应设置提示、告示和警示等标志；2）、拆除期间围挡高度不得低于，；3）、在围挡留有进出口时，有专人进行指挥：指挥来往车辆和行人；4）、在围挡两端100m处设置明显标牌，提示行人和车辆注意安全；5）、在围挡内用人工将施工区域内地下管线挖探坑查清楚，再用机械开挖，预防损坏地下管线引
14、起漏水、漏气等，使道路交通受到堵塞；6）、施工车辆按指定区域掉头，不允许就地掉头，引起交通堵塞；7）、如遇紧急情况需临时封闭道路，需与交警大队申请后，再实施；8）、过路部分或施工到交叉口时，可用钢板临时覆盖，保证车辆通行；9）、施工时遇到施工地段车辆通行不畅，即缩小围挡范围临时停止施工，交通恢复正常时再恢复围挡同时进行施工；10）、施工中严格控制扬尘，不在围挡外堆土、堆材料。11）、每天安排专人进行扫地、洒水工作。该项目配备一辆水车洒水、冲洗路面，做好保洁工作;12)、围挡应设专人保洁维护，做到牢固、稳定无破损,整洁、美观无污染；围挡发生变形、破损的应及时更换。1)、技术管理上保障措施(1)合理制定办公区、生活区、施工区的施工围挡平面图。(2)组织学习围挡搭设标准化、规范化的重要性、安全性、必要性。(3)对维护围挡设施的安全、整洁定期考评。(4)安排专职人员管理和维护围挡设施。2)、施工管理上的保障措施(1)施工围挡应根据施工平面布置图进行。(2)每一围挡封闭作业区的进出口通道设置不得超过2个，每个出入口应设置值班室并配备值班人员，加强车辆、人员进出场管理；(3)对施工出入口及周边道路应及时保洁、养护，做到无坑洞、无积水等，不得影响交通及周边居民出行安全。(4)围挡外侧放置标示标牌，提醒行车行人安全通行,拐弯口及岔路口设置显眼标志。夜间悬挂彩灯标志通行方向。(5)围挡日常需
