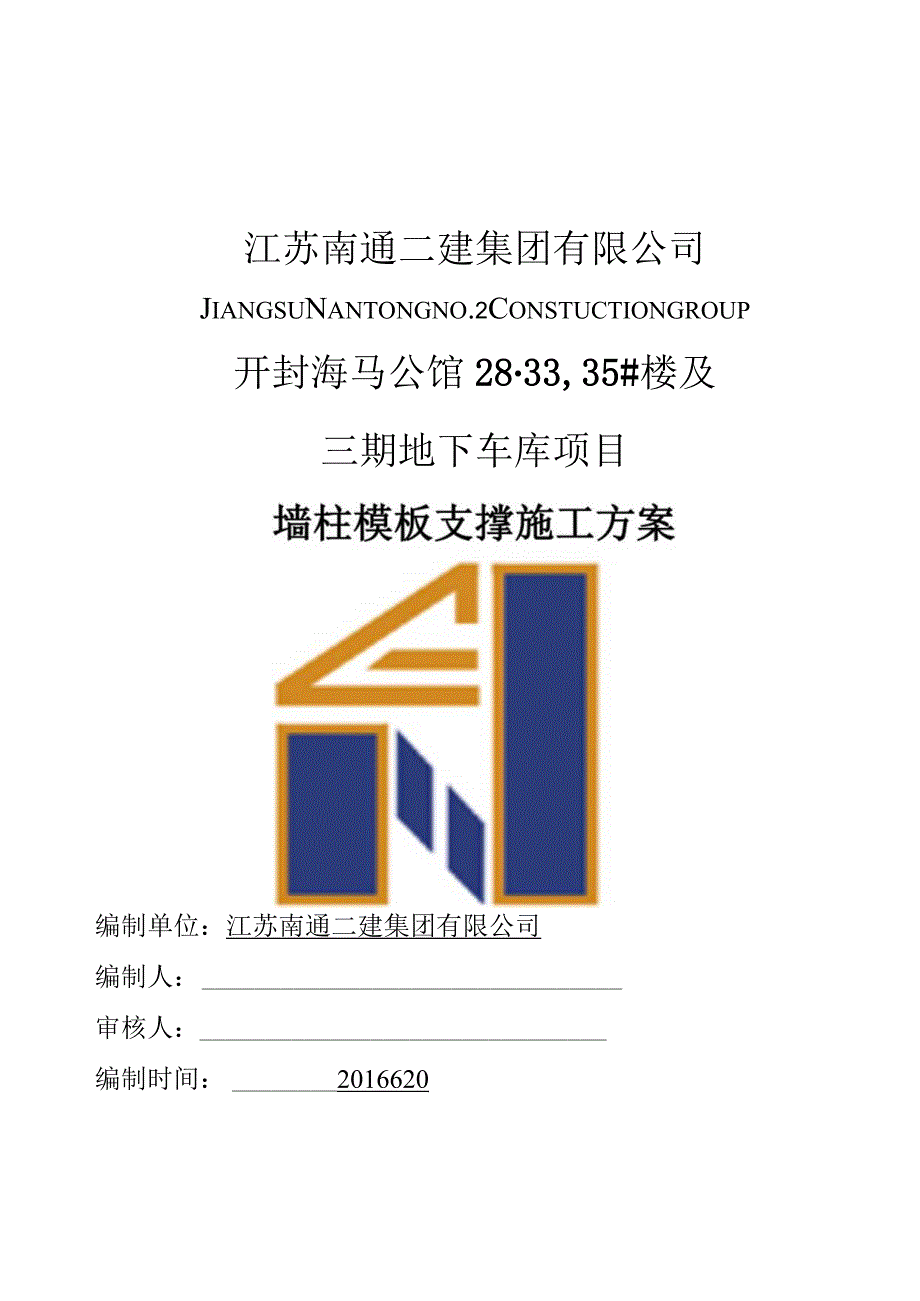

1、江苏南通二建集团有限公司JiangsuNantongno.2Constuctiongroup开封海马公馆2833,35#楼及三期地下车库项目编制单位:江苏南通二建集团有限公司编制人:审核人:编制时间:2016620墙柱模板支撑施工方案为确保施工质量及安全,结合工程实际情况,特制定以下钢筋混凝土现浇墙柱模板支撑施工方案。施工准备支模前的准备工作主要包括:A根据建筑图纸,计算可支撑面积; 根据支撑结构面积计划所用产品的规格和数量计划用料; 将所需部件运到施工现场。 调整有关部件尺寸;支撑前的准备工作很重要,做的好坏直接影响施工速度、效率和质量支撑备料:模板、竖梁、横梁、对接接头、阴角/阳角、过口卡

2、、穿墙螺杆、十字垫片、销子、斜拉杆、钉子若干安装流程:1、 模板,在墙体内外两侧同时竖起两块模板,模板的立边分别固定两根次背楞和以后的模板固定连接,即:每块模板与模板的对接缝都要用一根次背楞相接。经过预制和穿紧穿墙锣杆,穿墙锣杆套上PVC管,PVC管尺度就是浇注混泥土的厚度,(PVC管:第一,内外两块模板定尺支撑;第二,穿墙螺杆可以重复使用),在竖梁的外侧分别经过穿墙螺杆装配一道横梁,横梁外侧经过穿墙螺杆扣上十字垫片,将内外大板固定连接。第一块大板固定连接第二块大板的对筵处放一根竖梁,用普通钉定好,两个锣杆横向间距是450mm,第三块模板以后,依次类推,把整个房间的模板立起,并用穿墙锣杆固定好

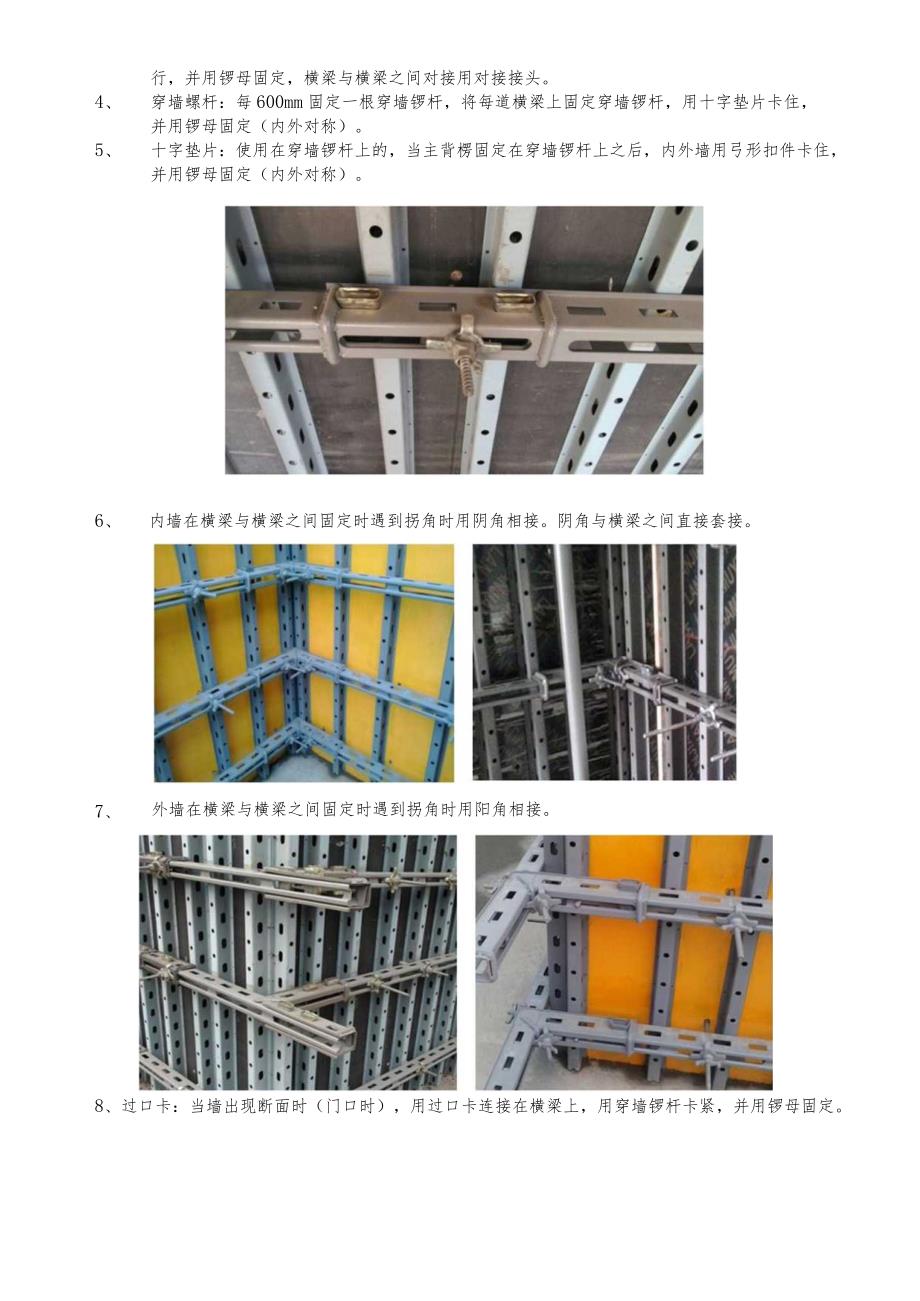

3、。2、 竖梁,将竖梁抽到墙体净高度,在大板剩余空间对缝处的那根竖梁为基准每隔250三放一根竖梁,用普通钉固定好后,将所有竖梁布满,依次类推,将整个房间安装完。3、横梁:第一道横梁距地面200mm,固定在穿墙锣杆上,用十字垫片卡好,内外墙同时进行,并用锣母固定,横梁与横梁之间对接用对接接头。4、 穿墙螺杆:每600mm固定一根穿墙锣杆,将每道横梁上固定穿墙锣杆,用十字垫片卡住,并用锣母固定(内外对称)。5、 十字垫片:使用在穿墙锣杆上的,当主背楞固定在穿墙锣杆上之后,内外墙用弓形扣件卡住,并用锣母固定(内外对称)。外墙在横梁与横梁之间固定时遇到拐角时用阳角相接。6、 内墙在横梁与横梁之间固定时遇

4、到拐角时用阴角相接。阴角与横梁之间直接套接。7、8、过口卡:当墙出现断面时(门口时),用过口卡连接在横梁上,用穿墙锣杆卡紧,并用锣母固定。模板支撑工程操作及保护要点施工操作人员必须认真核对每个房间各种配件的使用量,以免在施工时出现用料不足或者多余的现象。A不得任意锯割竖梁、横梁及其它各种配件。A模板支撑工程完工后应上报项目部安全员、施工员及质量员进行验收,未经验收或经验收不合格的严禁转入下道工序。A模板支撑拆除前应报项目技术负责人或主施工员审批,同意后方可拆除。A每一部位、构件的模板支撑均作好标记,翻到上层时以防搅乱,以加快施工速度。拆除模板支撑时不得用大锤撬棍硬砸、猛撬,以免使其外形和内部受到损伤。
