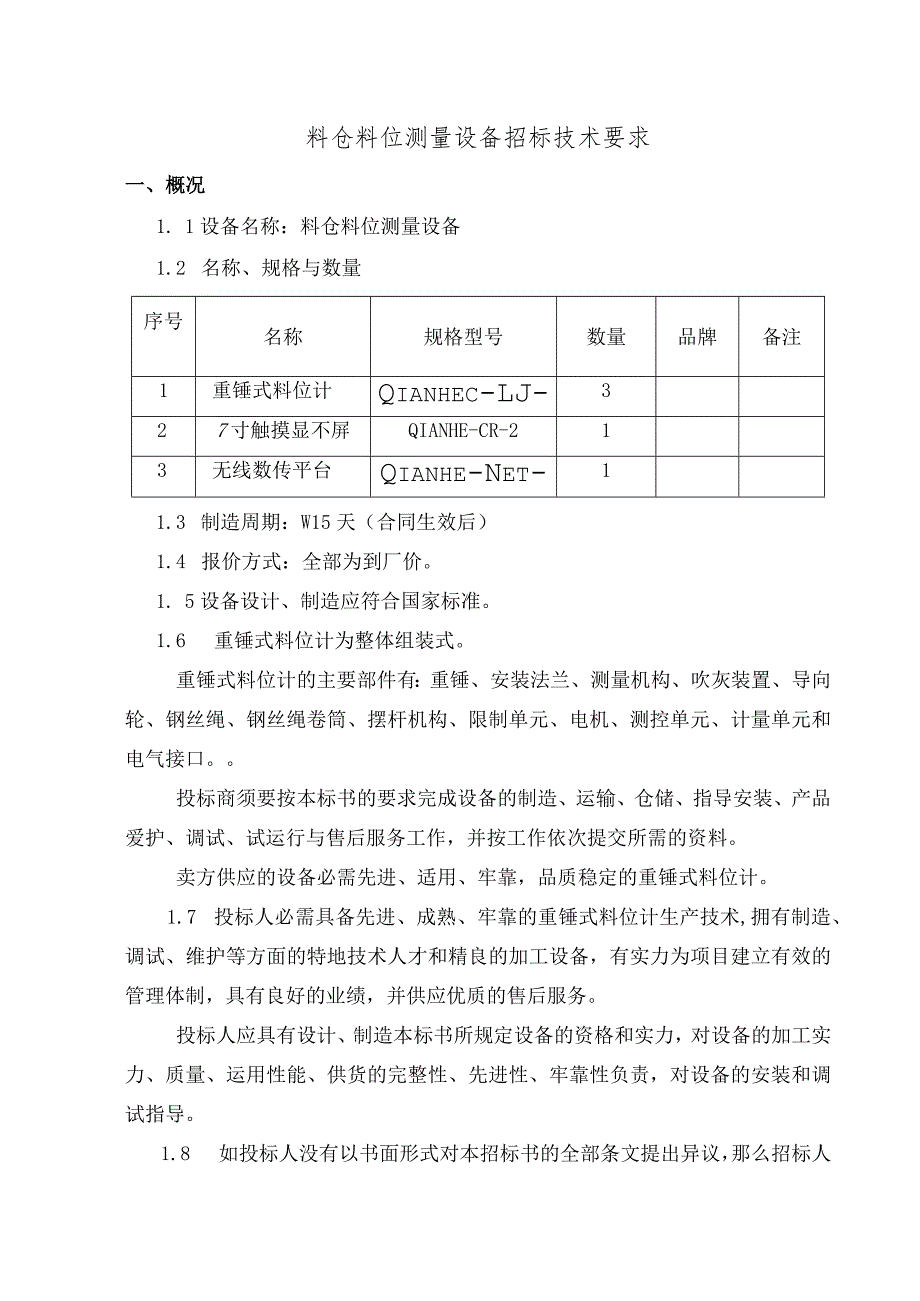

1、料仓料位测量设备招标技术要求一、概况1. 1设备名称：料仓料位测量设备1.2 名称、规格与数量序号名称规格型号数量品牌备注1重锤式料位计Qianhec-LJ-I327寸触摸显不屏QIANHE-CR-213无线数传平台Qianhe-Net-I11.3 制造周期：W15天（合同生效后）1.4 报价方式：全部为到厂价。1. 5设备设计、制造应符合国家标准。1.6 重锤式料位计为整体组装式。重锤式料位计的主要部件有：重锤、安装法兰、测量机构、吹灰装置、导向轮、钢丝绳、钢丝绳卷筒、摆杆机构、限制单元、电机、测控单元、计量单元和电气接口。投标商须要按本标书的要求完成设备的制造、运输、仓储、指导安装、产品爱

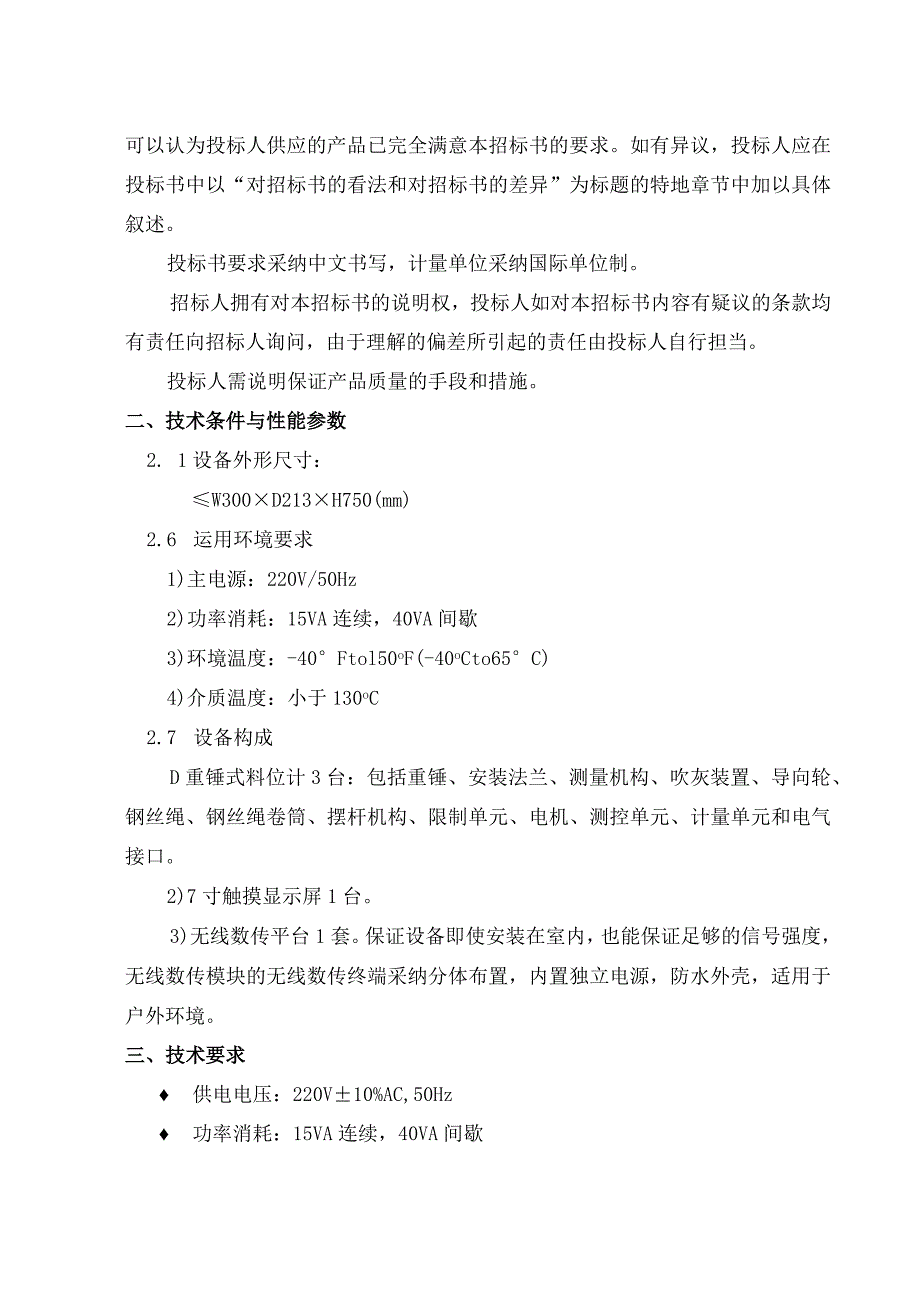

2、护、调试、试运行与售后服务工作，并按工作依次提交所需的资料。卖方供应的设备必需先进、适用、牢靠，品质稳定的重锤式料位计。1.7 投标人必需具备先进、成熟、牢靠的重锤式料位计生产技术,拥有制造、调试、维护等方面的特地技术人才和精良的加工设备，有实力为项目建立有效的管理体制，具有良好的业绩，并供应优质的售后服务。投标人应具有设计、制造本标书所规定设备的资格和实力，对设备的加工实力、质量、运用性能、供货的完整性、先进性、牢靠性负责，对设备的安装和调试指导。1.8 如投标人没有以书面形式对本招标书的全部条文提出异议，那么招标人可以认为投标人供应的产品已完全满意本招标书的要求。如有异议，投标人应在投标书
3、中以“对招标书的看法和对招标书的差异”为标题的特地章节中加以具体叙述。投标书要求采纳中文书写，计量单位采纳国际单位制。招标人拥有对本招标书的说明权，投标人如对本招标书内容有疑议的条款均有责任向招标人询问，由于理解的偏差所引起的责任由投标人自行担当。投标人需说明保证产品质量的手段和措施。二、技术条件与性能参数2. 1设备外形尺寸：W300D213H750(mm)2.6 运用环境要求1)主电源：220V/50Hz2)功率消耗：15VA连续，40VA间歇3)环境温度：-40Ftol50oF(-40oCto65C)4)介质温度：小于130oC2.7 设备构成D重锤式料位计3台：包括重锤、安装法兰、测量

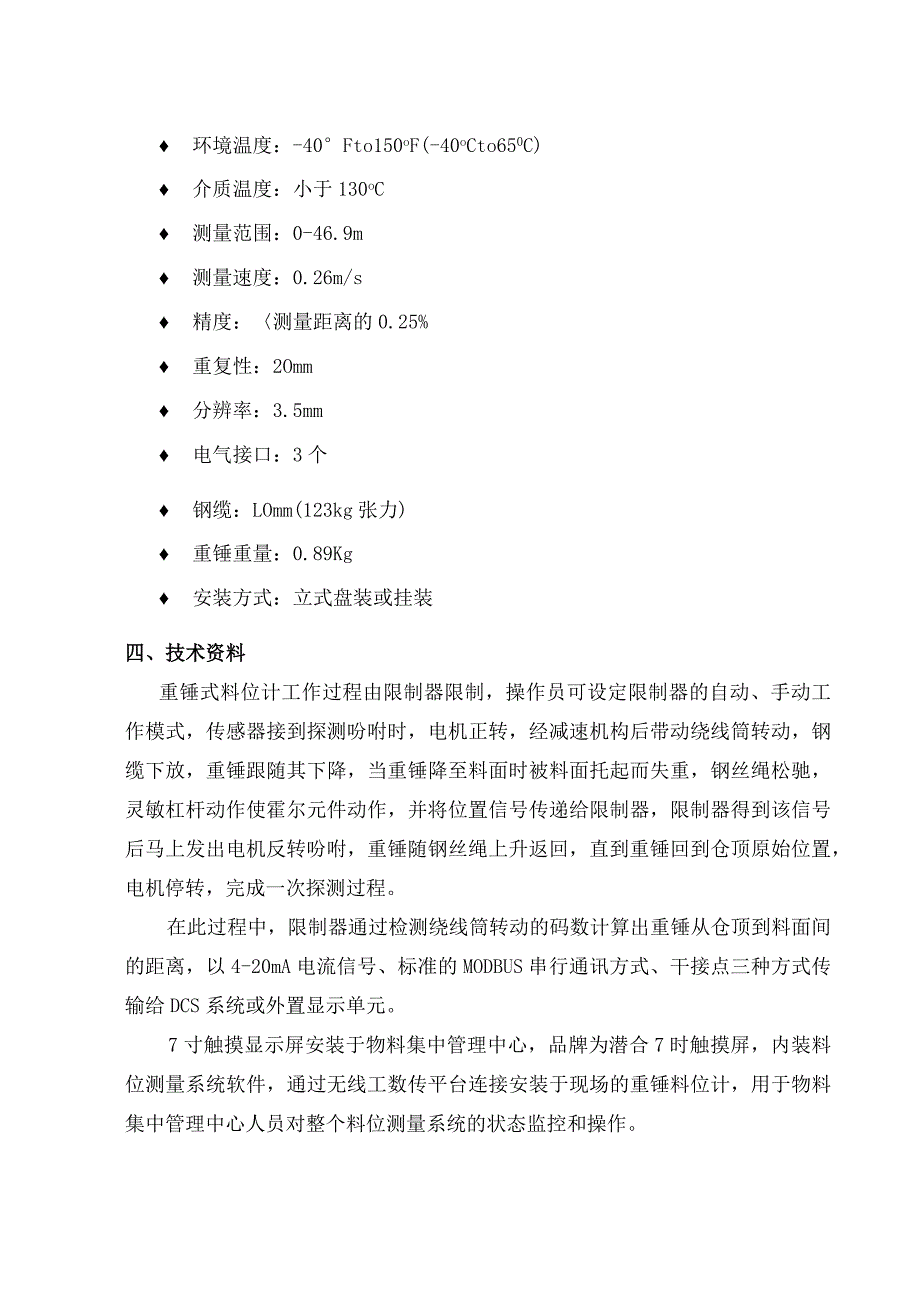

4、机构、吹灰装置、导向轮、钢丝绳、钢丝绳卷筒、摆杆机构、限制单元、电机、测控单元、计量单元和电气接口。2)7寸触摸显示屏1台。3)无线数传平台1套。保证设备即使安装在室内，也能保证足够的信号强度，无线数传模块的无线数传终端采纳分体布置，内置独立电源，防水外壳，适用于户外环境。三、技术要求 供电电压：220V10%AC,50Hz 功率消耗：15VA连续，40VA间歇 环境温度：-40Fto150oF(-40oCto650C) 介质温度：小于130oC 测量范围：0-46.9m 测量速度：0.26m/s 精度：测量距离的0.25% 重复性：2Omm 分辨率：3.5mm 电气接口：3个 钢缆：LOmm
5、(123kg张力) 重锤重量：0.89Kg 安装方式：立式盘装或挂装四、技术资料重锤式料位计工作过程由限制器限制，操作员可设定限制器的自动、手动工作模式，传感器接到探测吩咐时，电机正转，经减速机构后带动绕线筒转动，钢缆下放，重锤跟随其下降，当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使霍尔元件动作，并将位置信号传递给限制器，限制器得到该信号后马上发出电机反转吩咐，重锤随钢丝绳上升返回，直到重锤回到仓顶原始位置，电机停转，完成一次探测过程。在此过程中，限制器通过检测绕线筒转动的码数计算出重锤从仓顶到料面间的距离，以4-20mA电流信号、标准的MODBUS串行通讯方式、干接点三种方式传输给DCS系统或外置显示单元。7寸触摸显示屏安装于物料集中管理中心，品牌为潜合7时触摸屏，内装料位测量系统软件，通过无线工数传平台连接安装于现场的重锤料位计，用于物料集中管理中心人员对整个料位测量系统的状态监控和操作。无线数传平台即使安装在室内，也能保证足够的信号强度，无线数传模块的无线数传终端采纳分体布置，内置独立电源，防水外壳，适用于户外环境。五、现场安装要求现场仓顶厚度1米，需打孔安装料位计，施工完毕后，密封性牢靠，不能出现漏气漏灰渗水现象。参考图1安装图1料位计下法兰图
