《水玻璃-碱矿渣水泥配合比.docx》由会员分享，可在线阅读，更多相关《水玻璃-碱矿渣水泥配合比.docx（2页珍藏版）》请在第壹文秘上搜索。

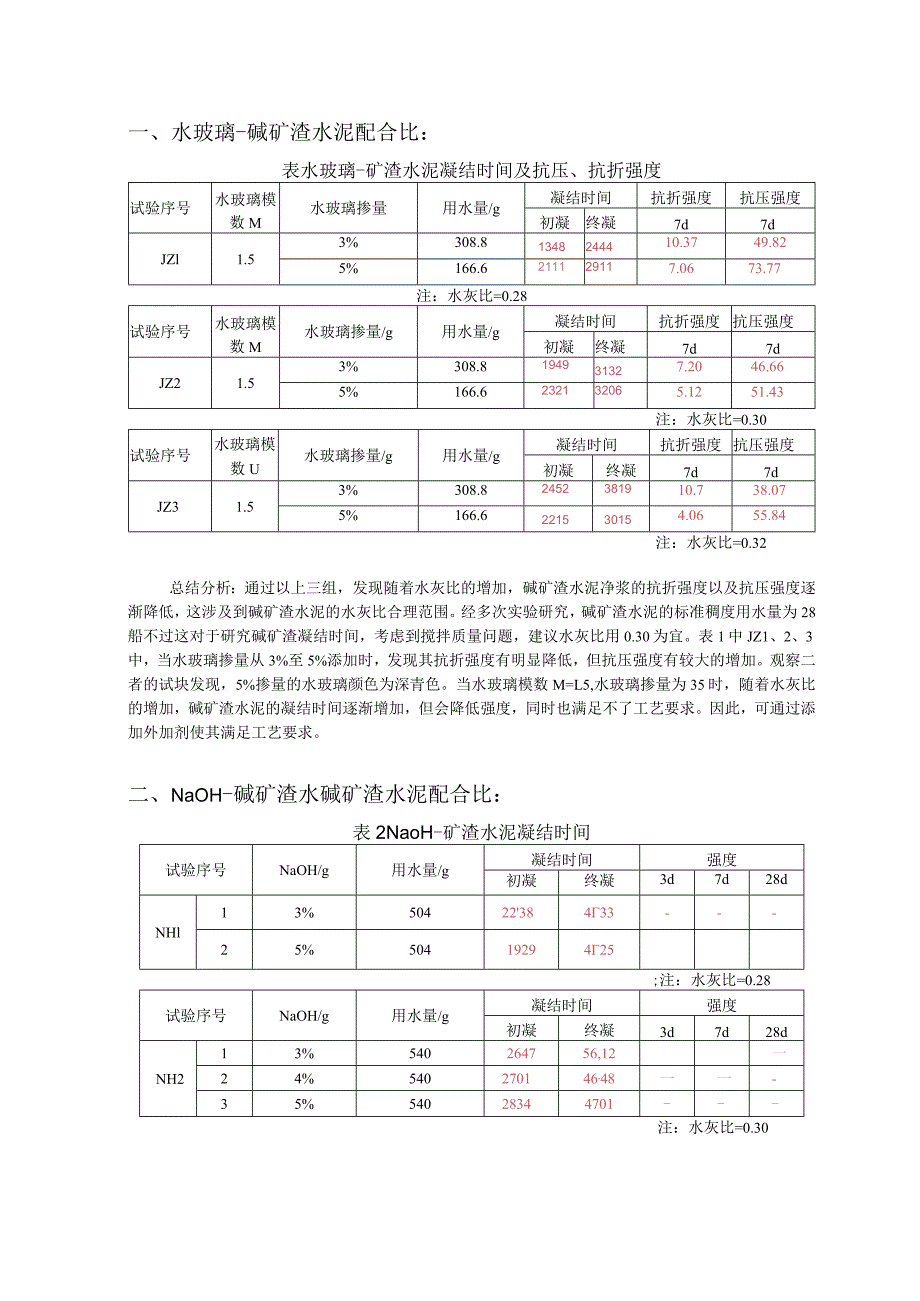

1、一、水玻璃-碱矿渣水泥配合比：表水玻璃-矿渣水泥凝结时间及抗压、抗折强度试验序号水玻璃模数M水玻璃掺量用水量/g凝结时间抗折强度抗压强度初凝终凝7d7dJZl1.53%308.81348244410.3749.825%166.6211129117.0673.77注：水灰比=0.28试验序号水玻璃模数M水玻璃掺量/g用水量/g凝结时间抗折强度抗压强度初凝终凝7d7dJZ21.53%308.8194931327.2046.665%166.6232132065.1251.43注：水灰比=0.30试验序号水玻璃模数U水玻璃掺量/g用水量/g凝结时间抗折强度抗压强度初凝终凝7d7dJZ31.53%308
2、.82452381910.738.075%166.6221530154.0655.84注：水灰比=0.32总结分析：通过以上三组，发现随着水灰比的增加，碱矿渣水泥净浆的抗折强度以及抗压强度逐渐降低，这涉及到碱矿渣水泥的水灰比合理范围。经多次实验研究，碱矿渣水泥的标准稠度用水量为28船不过这对于研究碱矿渣凝结时间，考虑到搅拌质量问题，建议水灰比用0.30为宜。表1中JZ1、2、3中，当水玻璃掺量从3%至5%添加时，发现其抗折强度有明显降低，但抗压强度有较大的增加。观察二者的试块发现，5%掺量的水玻璃颜色为深青色。当水玻璃模数M=L5,水玻璃掺量为35时，随着水灰比的增加，碱矿渣水泥的凝结时间逐渐

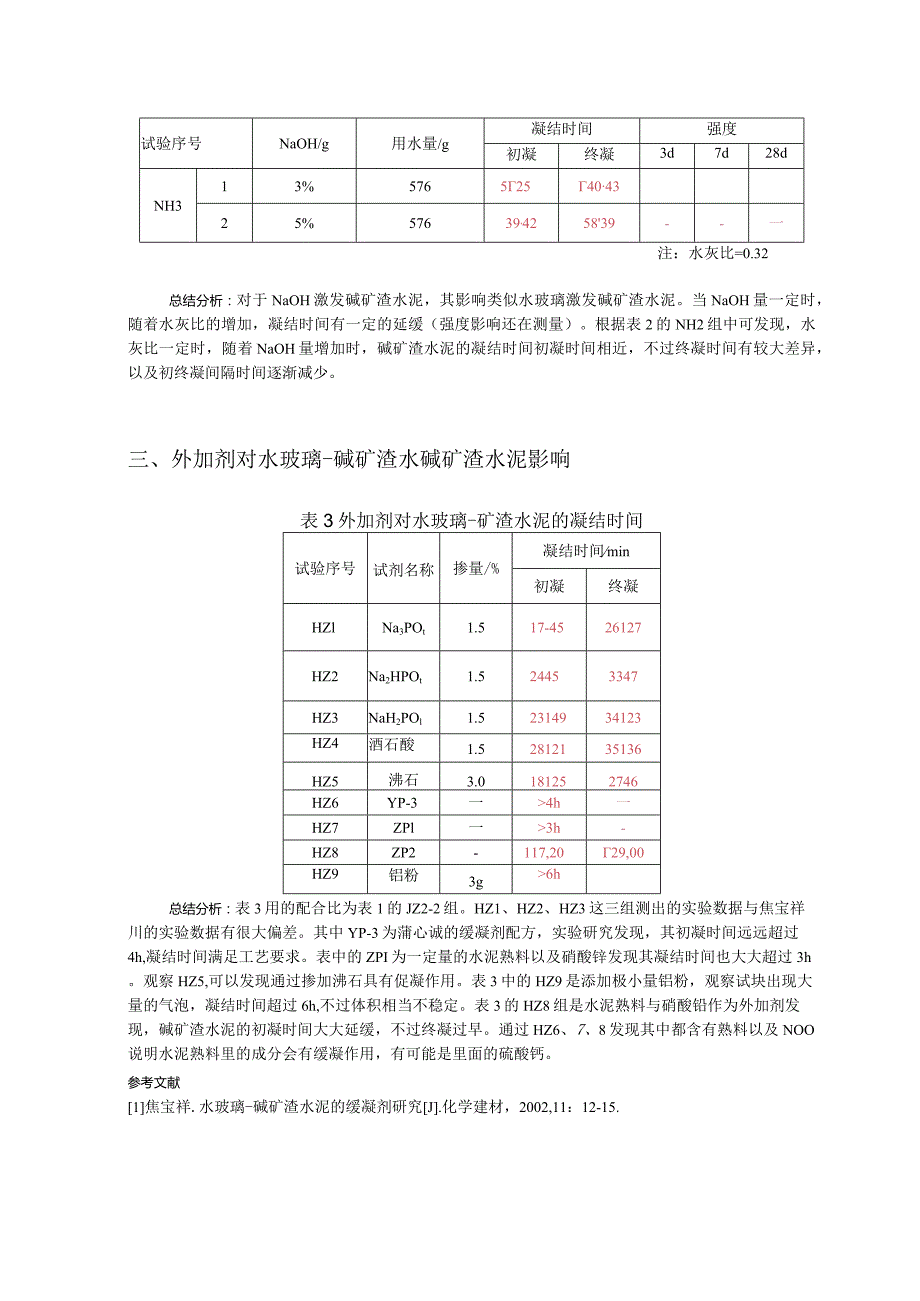

3、增加，但会降低强度，同时也满足不了工艺要求。因此，可通过添加外加剂使其满足工艺要求。二、NaOH-碱矿渣水碱矿渣水泥配合比：表2NaoH-矿渣水泥凝结时间试验序号NaOH/g用水量/g凝结时间强度初凝终凝3d7d28dNHl13%5042238433-25%5041929425;注：水灰比=0.28试验序号NaOH/g用水量/g凝结时间强度初凝终凝3d7d28dNH213%540264756,12一24%540270146,48一一-35%54028344701-注：水灰比=0.30试验序号NaOH/g用水量/g凝结时间强度初凝终凝3d7d28dNH313%576525404325%57639
4、,425839-一注：水灰比=0.32总结分析：对于NaOH激发碱矿渣水泥，其影响类似水玻璃激发碱矿渣水泥。当NaOH量一定时，随着水灰比的增加，凝结时间有一定的延缓（强度影响还在测量）。根据表2的NH2组中可发现，水灰比一定时，随着NaOH量增加时，碱矿渣水泥的凝结时间初凝时间相近，不过终凝时间有较大差异，以及初终凝间隔时间逐渐减少。三、外加剂对水玻璃-碱矿渣水碱矿渣水泥影响表3外加剂对水玻璃-矿渣水泥的凝结时间试验序号试剂名称掺量/%凝结时间min初凝终凝HZlNa3POt1.517-4526127HZ2Na2HPOt1.524453347HZ3NaH2POl1.52314934123HZ
5、4酒石酸1.52812135136HZ5沸石3.0181252746HZ6YP-3一4h一HZ7ZPl一3h-HZ8ZP2-117,2029,00HZ9铝粉3g6h总结分析：表3用的配合比为表1的JZ2-2组。HZ1、HZ2、HZ3这三组测出的实验数据与焦宝祥川的实验数据有很大偏差。其中YP-3为蒲心诚的缓凝剂配方，实验研究发现，其初凝时间远远超过4h,凝结时间满足工艺要求。表中的ZPI为一定量的水泥熟料以及硝酸锌发现其凝结时间也大大超过3h。观察HZ5,可以发现通过掺加沸石具有促凝作用。表3中的HZ9是添加极小量铝粉，观察试块出现大量的气泡，凝结时间超过6h,不过体积相当不稳定。表3的HZ8组是水泥熟料与硝酸铅作为外加剂发现，碱矿渣水泥的初凝时间大大延缓，不过终凝过早。通过HZ6、7、8发现其中都含有熟料以及NOO说明水泥熟料里的成分会有缓凝作用，有可能是里面的硫酸钙。参考文献1焦宝祥.水玻璃-碱矿渣水泥的缓凝剂研究J.化学建材，2002,11：12-15.
