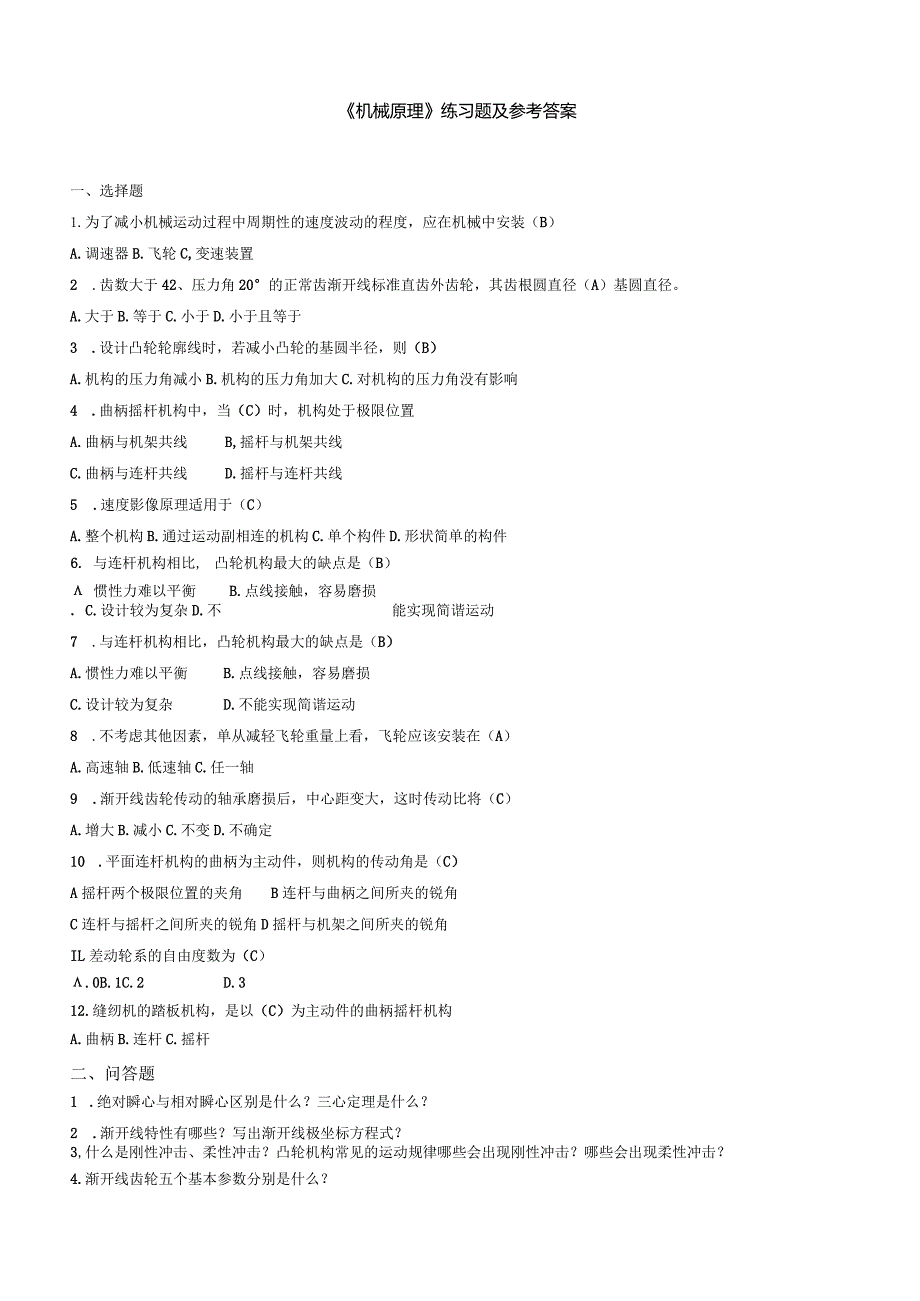

聊城大学《机械原理》期末复习题及参考答案.docx_第1页
第1页 / 共2页

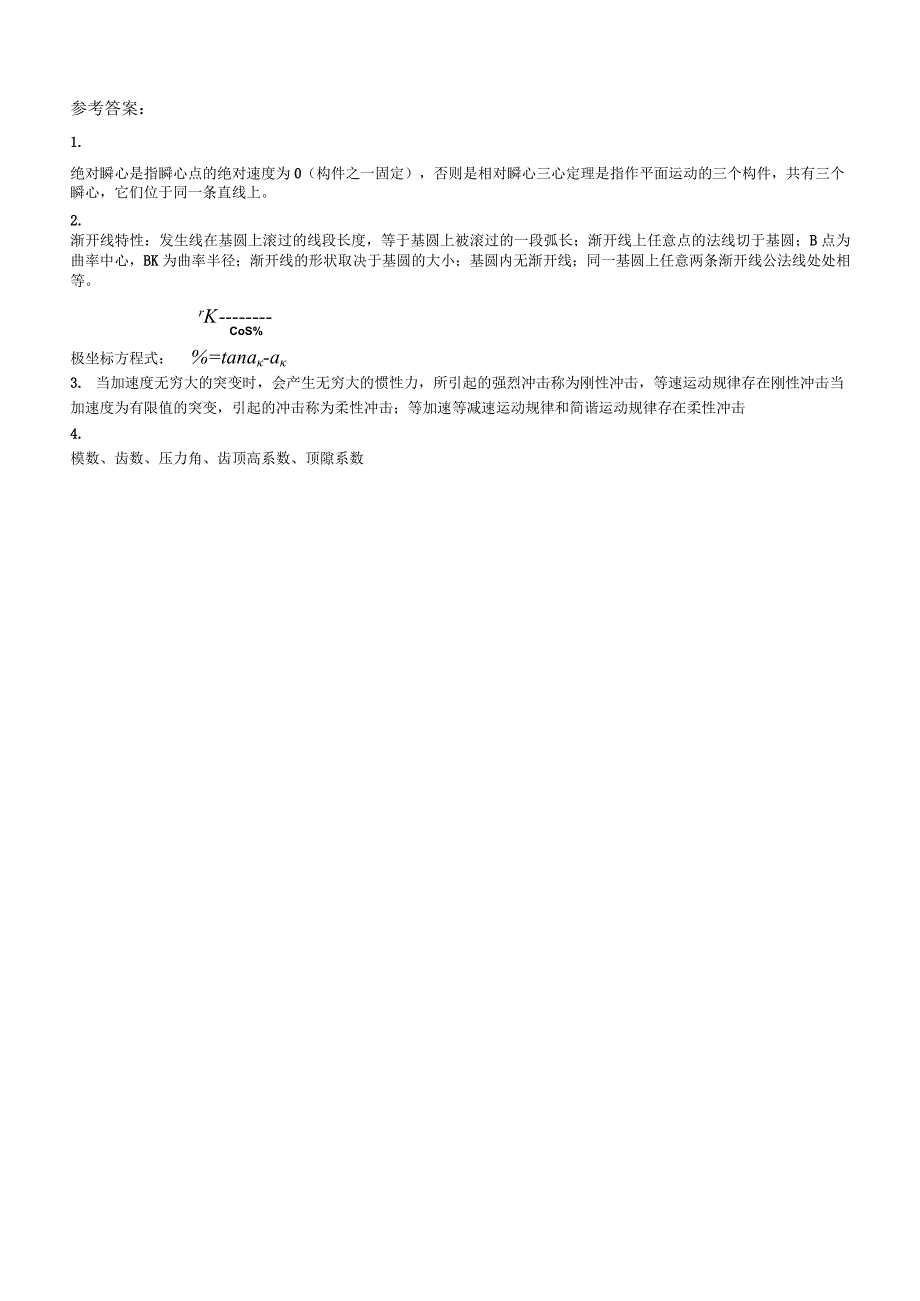

聊城大学《机械原理》期末复习题及参考答案.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《聊城大学《机械原理》期末复习题及参考答案.docx》由会员分享,可在线阅读,更多相关《聊城大学《机械原理》期末复习题及参考答案.docx(2页珍藏版)》请在第壹文秘上搜索。

1、机械原理练习题及参考答案一、选择题1.为了减小机械运动过程中周期性的速度波动的程度,应在机械中安装(B)A.调速器B.飞轮C,变速装置2 .齿数大于42、压力角20的正常齿渐开线标准直齿外齿轮,其齿根圆直径(A)基圆直径。A.大于B.等于C.小于D.小于且等于3 .设计凸轮轮廓线时,若减小凸轮的基圆半径,则(B)A.机构的压力角减小B.机构的压力角加大C.对机构的压力角没有影响4 .曲柄摇杆机构中,当(C)时,机构处于极限位置A.曲柄与机架共线B,摇杆与机架共线C.曲柄与连杆共线D.摇杆与连杆共线5 .速度影像原理适用于(C)A.整个机构B.通过运动副相连的机构C.单个构件D.形状简单的构件6

2、.与连杆机构相比,凸轮机构最大的缺点是(B).惯性力难以平衡B.点线接触,容易磨损C.设计较为复杂D.不能实现简谐运动7 .与连杆机构相比,凸轮机构最大的缺点是(B)A.惯性力难以平衡B.点线接触,容易磨损C.设计较为复杂D.不能实现简谐运动8 .不考虑其他因素,单从减轻飞轮重量上看,飞轮应该安装在(A)A.高速轴B.低速轴C.任一轴9 .渐开线齿轮传动的轴承磨损后,中心距变大,这时传动比将(C)A.增大B.减小C.不变D.不确定10 .平面连杆机构的曲柄为主动件,则机构的传动角是(C)A摇杆两个极限位置的夹角B连杆与曲柄之间所夹的锐角C连杆与摇杆之间所夹的锐角D摇杆与机架之间所夹的锐角IL差

3、动轮系的自由度数为(C).0B.1C.2D.312.缝纫机的踏板机构,是以(C)为主动件的曲柄摇杆机构A.曲柄B.连杆C.摇杆二、问答题1 .绝对瞬心与相对瞬心区别是什么?三心定理是什么?2 .渐开线特性有哪些?写出渐开线极坐标方程式?3,什么是刚性冲击、柔性冲击?凸轮机构常见的运动规律哪些会出现刚性冲击?哪些会出现柔性冲击?4.渐开线齿轮五个基本参数分别是什么?参考答案:1.绝对瞬心是指瞬心点的绝对速度为0(构件之一固定),否则是相对瞬心三心定理是指作平面运动的三个构件,共有三个瞬心,它们位于同一条直线上。2.渐开线特性:发生线在基圆上滚过的线段长度,等于基圆上被滚过的一段弧长;渐开线上任意点的法线切于基圆;B点为曲率中心,BK为曲率半径;渐开线的形状取决于基圆的大小;基圆内无渐开线;同一基圆上任意两条渐开线公法线处处相等。rKCoS%极坐标方程式:%=tana-a3. 当加速度无穷大的突变时,会产生无穷大的惯性力,所引起的强烈冲击称为刚性冲击,等速运动规律存在刚性冲击当加速度为有限值的突变,引起的冲击称为柔性冲击;等加速等减速运动规律和简谐运动规律存在柔性冲击4.模数、齿数、压力角、齿顶高系数、顶隙系数
