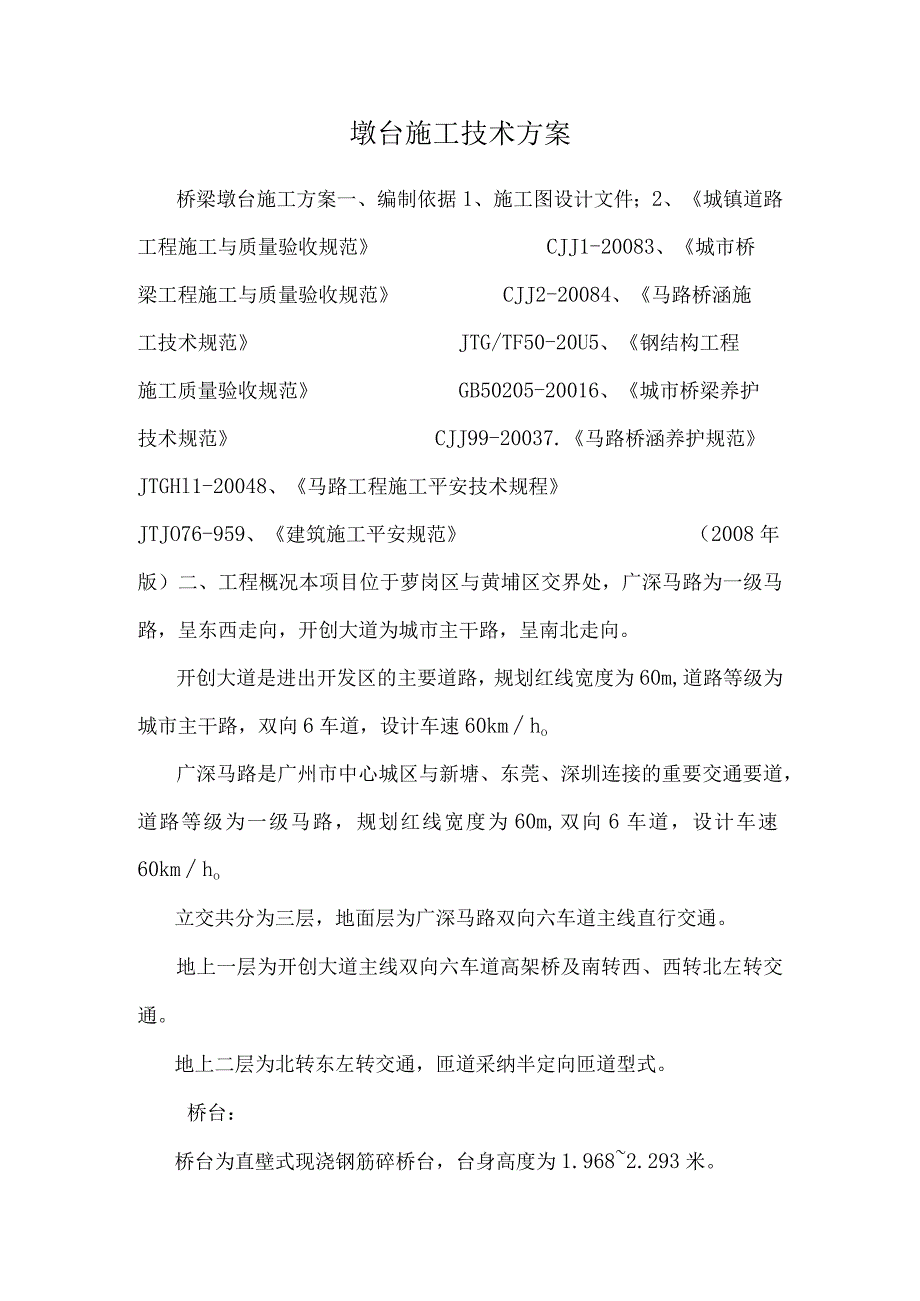

1、墩台施工技术方案桥梁墩台施工方案一、编制依据1、施工图设计文件；2、城镇道路工程施工与质量验收规范CJJ1-20083、城市桥梁工程施工与质量验收规范CJJ2-20084、马路桥涵施工技术规范JTG/TF50-20U5、钢结构工程施工质量验收规范GB50205-20016、城市桥梁养护技术规范CJJ99-20037.马路桥涵养护规范JTGHl1-20048、马路工程施工平安技术规程JTJO76-959、建筑施工平安规范（2008年版）二、工程概况本项目位于萝岗区与黄埔区交界处，广深马路为一级马路，呈东西走向，开创大道为城市主干路，呈南北走向。开创大道是进出开发区的主要道路，规划红线宽度为60m

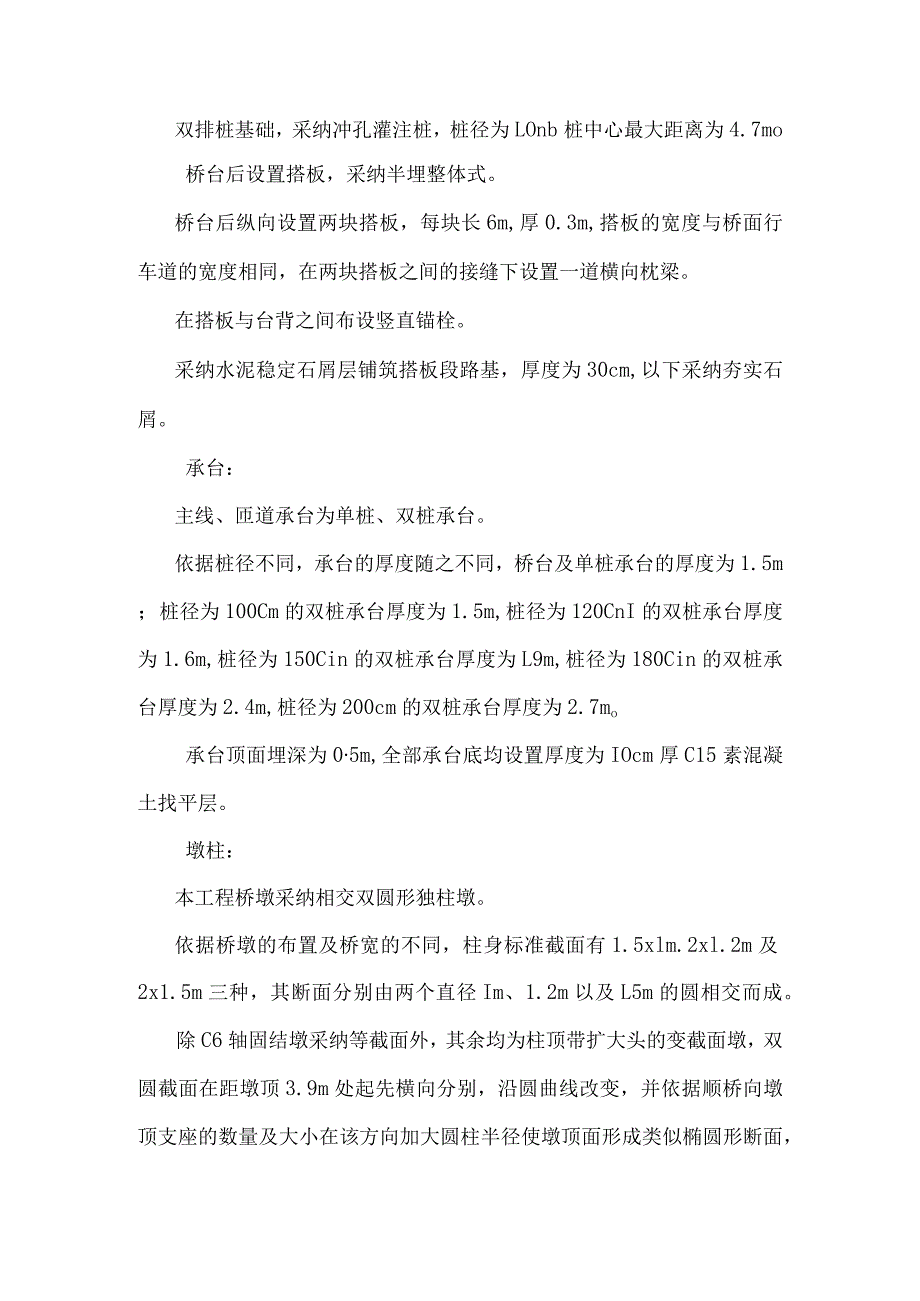

2、,道路等级为城市主干路，双向6车道，设计车速60kmho广深马路是广州市中心城区与新塘、东莞、深圳连接的重要交通要道，道路等级为一级马路，规划红线宽度为60m,双向6车道，设计车速60kmho立交共分为三层，地面层为广深马路双向六车道主线直行交通。地上一层为开创大道主线双向六车道高架桥及南转西、西转北左转交通。地上二层为北转东左转交通，匝道采纳半定向匝道型式。桥台：桥台为直壁式现浇钢筋碎桥台，台身高度为1.9682.293米。双排桩基础，采纳冲孔灌注桩，桩径为LOnb桩中心最大距离为4.7mo桥台后设置搭板，采纳半埋整体式。桥台后纵向设置两块搭板，每块长6m,厚0.3m,搭板的宽度与桥面行车道
3、的宽度相同，在两块搭板之间的接缝下设置一道横向枕梁。在搭板与台背之间布设竖直锚栓。采纳水泥稳定石屑层铺筑搭板段路基，厚度为30cm,以下采纳夯实石屑。承台：主线、匝道承台为单桩、双桩承台。依据桩径不同，承台的厚度随之不同，桥台及单桩承台的厚度为1.5m；桩径为100Cm的双桩承台厚度为1.5m,桩径为120CnI的双桩承台厚度为1.6m,桩径为150Cin的双桩承台厚度为L9m,桩径为180Cin的双桩承台厚度为2.4m,桩径为200cm的双桩承台厚度为2.7mo承台顶面埋深为05m,全部承台底均设置厚度为IOcm厚C15素混凝土找平层。墩柱：本工程桥墩采纳相交双圆形独柱墩。依据桥墩的布置及桥宽的不同，柱身标准截面有1.5xlm.2xl.2m及2x1.5m三种，其断面分别由两个直径Im、1.2m以及L5m的圆相交而成。除C6轴固结墩采纳等截面外，其余均为柱顶带扩大头的变截面墩，双圆截面在距墩顶3.9m处起先横向分别，沿圆曲线改变，并依据顺桥向墩顶支座的数量及大小在该方向加大圆柱半径使墩顶面形成类似椭圆形断面，墩顶设置40cm厚的墩帽，墩.
