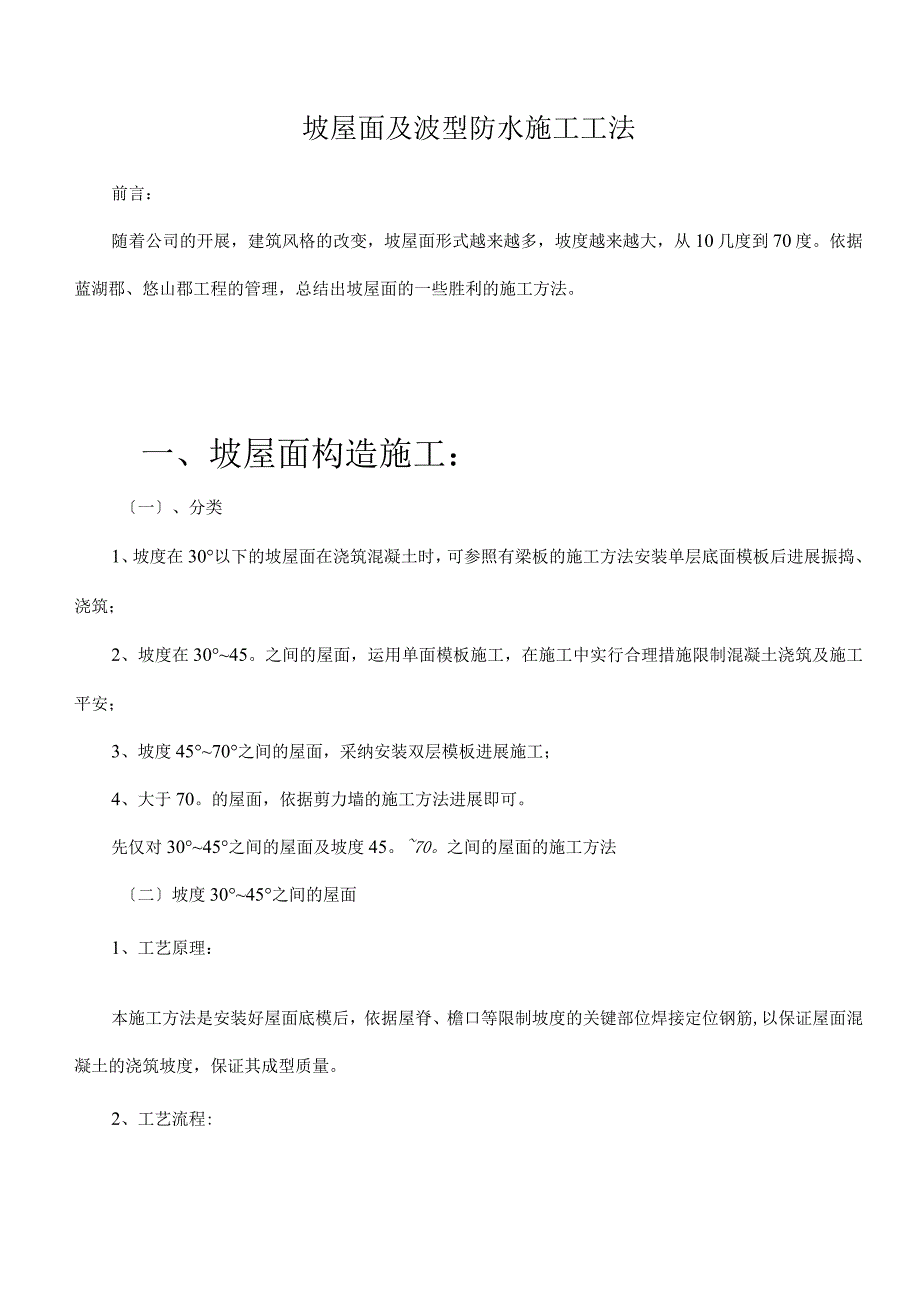

1、坡屋面及波型防水施工工法前言:随着公司的开展,建筑风格的改变,坡屋面形式越来越多,坡度越来越大,从10几度到70度。依据蓝湖郡、悠山郡工程的管理,总结出坡屋面的一些胜利的施工方法。一、坡屋面构造施工:一、分类1、坡度在30以下的坡屋面在浇筑混凝土时,可参照有梁板的施工方法安装单层底面模板后进展振捣、浇筑;2、坡度在3045。之间的屋面,运用单面模板施工,在施工中实行合理措施限制混凝土浇筑及施工平安;3、坡度4570之间的屋面,采纳安装双层模板进展施工;4、大于70。的屋面,依据剪力墙的施工方法进展即可。先仅对3045之间的屋面及坡度45。70。之间的屋面的施工方法二坡度3045之间的屋面1、工

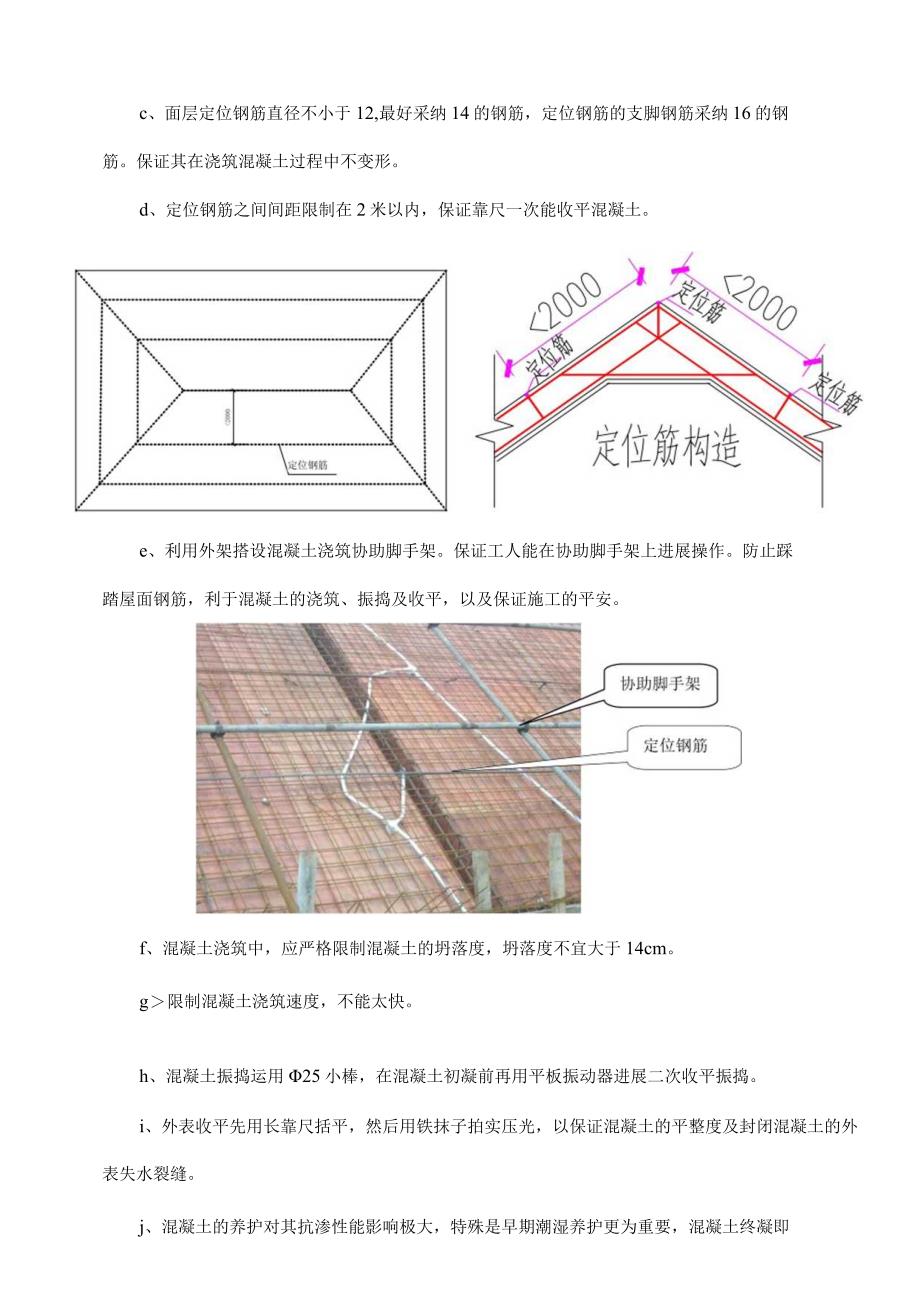

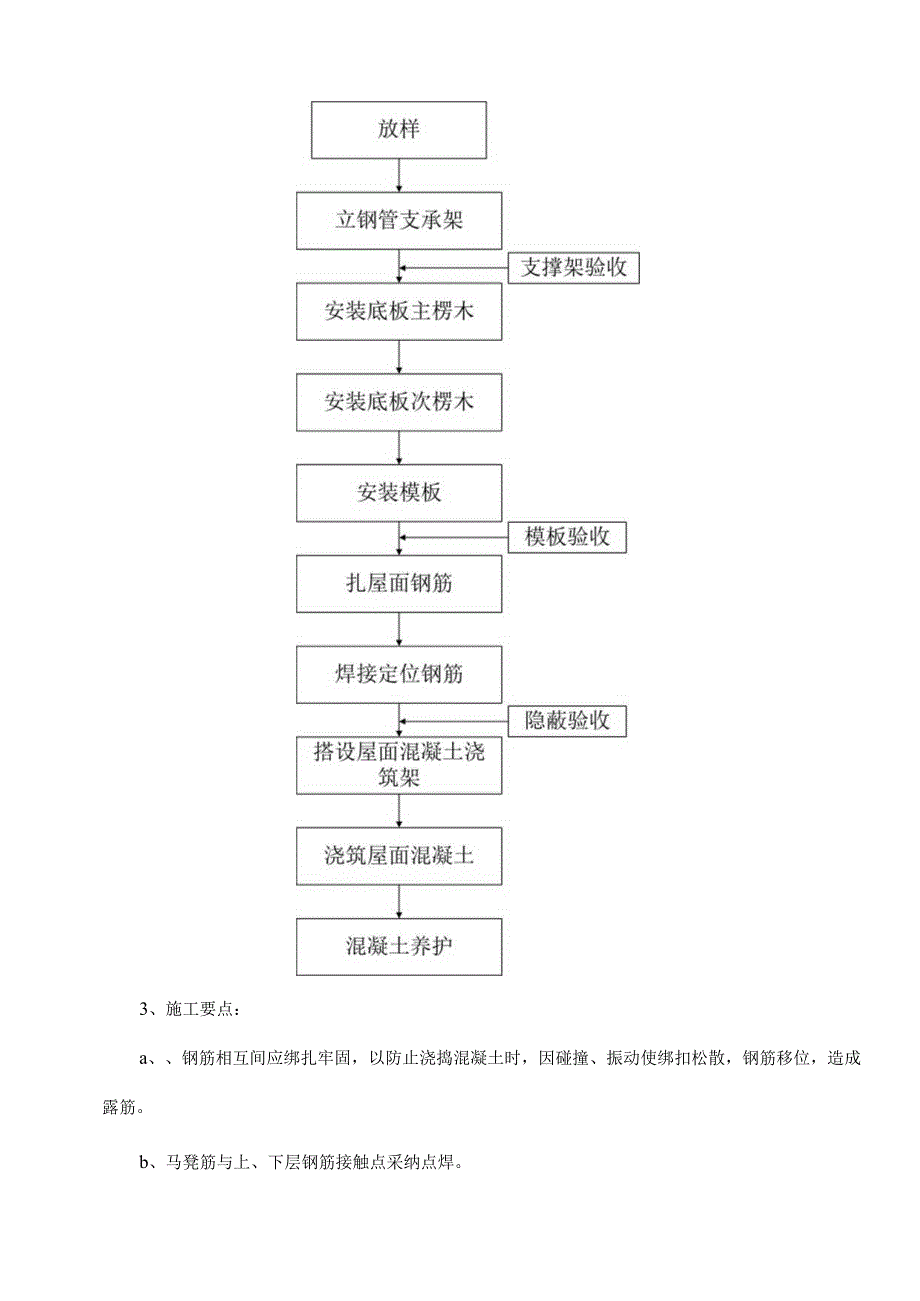

2、艺原理:本施工方法是安装好屋面底模后,依据屋脊、檐口等限制坡度的关键部位焊接定位钢筋,以保证屋面混凝土的浇筑坡度,保证其成型质量。2、工艺流程:3、施工要点:a、钢筋相互间应绑扎牢固,以防止浇捣混凝土时,因碰撞、振动使绑扣松散,钢筋移位,造成露筋。b、马凳筋与上、下层钢筋接触点采纳点焊。c、面层定位钢筋直径不小于12,最好采纳14的钢筋,定位钢筋的支脚钢筋采纳16的钢筋。保证其在浇筑混凝土过程中不变形。d、定位钢筋之间间距限制在2米以内,保证靠尺一次能收平混凝土。e、利用外架搭设混凝土浇筑协助脚手架。保证工人能在协助脚手架上进展操作。防止踩踏屋面钢筋,利于混凝土的浇筑、振捣及收平,以及保证施工

3、的平安。f、混凝土浇筑中,应严格限制混凝土的坍落度,坍落度不宜大于14cm。g限制混凝土浇筑速度,不能太快。h、混凝土振捣运用25小棒,在混凝土初凝前再用平板振动器进展二次收平振捣。i、外表收平先用长靠尺括平,然后用铁抹子拍实压光,以保证混凝土的平整度及封闭混凝土的外表失水裂缝。j、混凝土的养护对其抗渗性能影响极大,特殊是早期潮湿养护更为重要,混凝土终凝即满铺草垫,浇水养护,且养护期不少于14d。三坡度4570之间的屋面1、工艺原理本施工方法是在按要求安装好坡屋面底层模板后,依据坡屋面的走向沿坡底至坡顶的方向布置竖向龙骨,竖向龙骨与底层模板间通过限位止水螺栓进展夹固、定位,以此来限制构造的厚度

4、及安装面层模板的依据。面层模板那么依据放样的结果予以事先分级预制,安装时将面层模板摆放进竖向龙骨之间,通过铁钉将面层模板与竖向龙骨钉牢即可。木工绕坡屋面四周从下至上分级安装面层模板,每安装完一级即可浇筑混凝土,泥水工绕坡屋面四周浇筑已安装好一级模板的混凝土。采纳逐级安装、逐级浇筑的方法、相互依次循环进展,直至浇筑完毕。2、工艺流程3、施工要点1钢筋相互间应绑扎牢固,以防止浇捣混凝土时,因碰撞、振动使绑扣松散,钢筋移位,造成露筋。2马凳筋与上、下层钢筋接触点采纳点焊,同时在其周边23道范围内的上、下层钢筋网也实行点焊,以加强钢筋网整体稳定性。3绑扎钢筋时,应按设计规定留足爱护层。留设爱护层,应以

5、一样协作比的水泥砂浆制成垫块,将钢筋垫起,严禁以钢筋垫钢筋或将钢筋用铁钉、铁丝干脆固定在模板上。4竖向龙骨可采纳40mm60mm或50mm50mm方木双拼,布置间距依据面层模板模数级而定,竖向龙骨双拼间的空隙用小木条夹钉见图一及1-1剖面图,竖向龙骨与底层模板间固定采纳对拉螺栓高度限位加焊止水片,限位止水螺栓布置限制在100Omm1500mm左右,这种做法不但能保证构造厚度,还能延长渗水路途,增加对渗透水的阻力。止水片与螺栓应满焊严密。安装完毕经技术复核前方可进展下道工序施工。坡屋面面层模板、竖向龙骨、止水螺栓布置俯视图(图一)竖向龙骨采用4OmmX60w或50mmX50mm方木双拼5面层模板

6、经放样予以事先预制好,宽度采纳30Omm500mm,长度采纳90Omm1200mm为宜,预制时尽量采纳同一模数级,缺乏处经现场放样后确定,这样一方面便于模板安装、周转,节约材料;另一方面也有利于混凝土浇筑及在施工中检查混凝土浇筑是否密实,可适当的削减混凝土上、下层搭接时间,削减冷缝产生。分级面层模板预制时两侧边加钉20cm-30cm长的30mmX40mm侧压骨,面层模板的长度模数应比两侧竖向龙骨之间的净距小IOmm两端各5mm,以便于面层模板安放,安装时将面层模板的下边缘与竖向龙骨的下边缘对齐,通过铁钉将面层模板的侧压骨与竖向龙骨钉牢。见图一及2-2剖面图6浇筑混凝土时在檐口可临时设置50Cm

7、高的挡板,防止浇筑时骨料滑落。对于钢筋排列较密的坡屋面,可采纳25小型振动棒振捣。浇筑过程中可采纳小锤敲击检查是否已浇筑密实。7浇筑混凝土时,可以斜屋檐为起点,绕屋面一周循环浇筑,浇筑完一层后即可安装上一层面层模板,逐级逐段安装面层模板,然后逐级浇筑混凝土,相互依次循环进展,直至浇筑完毕。8对于构造尺寸较大的,周长较大的坡屋面,应在施工前依据每层混凝土浇筑的速度,计算好浇筑时间。如有必要时,可适当考虑添加缓凝剂,防止混凝土搭接前产生冷缝。9混凝土的养护对其抗渗性能影响极大,特殊是早期潮湿养护更为重要,混凝土终凝即浇水养护,且养护期不少于14d。10面层模板可在混凝土强度到达L2Nmm2后撤除,

8、拆模时应当心,严禁乱撬,以免造成止水螺栓松动,底层模板那么应依据标准中有梁板拆模的规定,以同条件试块试压强度为依据,予以拆模。三卜质量要求1 .模板工程质量应遵照国家标准?混凝土构造工程施工及验收标准?GB50204-2002及其他有关标准规定。2 .支撑系统及附件要安装牢固,无松动现象,面板应安装严密,保证不变形、不漏浆。3 .面板要仔细刷涂脱模剂,以爱护面板增加周转次数。4 .拆模限制时间应以同条件养护试块强度等级为依据,并符合标准及相关规定。5 .拆模应当心慎重,爱护模板支撑件,并应对构件仔细清理、修复、保养。6 .质量标准项次项目允许偏差检验方法1模板上外表标高5mm拉线、用尺量2相邻

9、面板外表高差2mm用尺量3板面平整5mm2m靠尺和塞尺检查四卜效益分析当3045度屋面时,采纳此方法,削减双面模板投入,仅增加局部定位筋。且施工速度大大提高。当坡度在4570度时,采纳本施工方法其投入费用相对传统安装单层底面模板要增加投入22%左右,但是相对而言,采纳双层模板后,可提高浇捣混凝土工效,降低混凝土因滑落而造成损耗。从长远上看那么克制了以往施工中给坡屋面混凝土构造留下的渗、漏隐患。保证了混凝土成型质量,防止了以往由于构造渗、漏而返工修补所造成的延误工期及其经济损失,其创建的潜在经济效益远大于增加的投入。二、波型防水板屋面(一)波型防水板屋面的优点:1、与原有屋面做法相比构造简化,省

10、去了顺水条、6mm钢筋网、40mm细石硅整浇层和传统防水材料,假如屋面混凝土浇铸平整,还可以省去水泥砂浆找平层,自重减轻。2、整个过程全部采纳干法施工,消退了防水施工、刚性层施工等对建筑物的污染,有利于成品爱护。3、削减了构造层次、削减了工序、大大缩短了施工周期、尤其是大大降低了现场穿插施工的管理难度,施工更加平安。(二)波形沥青防水板产品规格及性能指标1、产品规格波形沥青防水板长2000mm波形沥青防水板宽IOlOmm波距48mm波高24mm每板波数21厚度每张重量2、波形沥青防水板性能指标检测工程检测指标测试方法纵向拉力(N)340JC/T503-1992柔度10绕半径35mm弯板JC/T

11、503-1992耐热度902hJC/T503-1992抗渗性(48h)无渗漏现象EN534(三)施工流程(四)、施工依次及要求1.屋面施工前,应首先对屋面进展找平处理。屋面烟囱、出屋面透气管等构件处理完毕,檐口等线条应抹灰完成,并检查满意验收要求。波形防水板安装前,检查屋面的平整度及强度;平整度要求屋脊至檐口拉直线找平,2m靠尺检查误差在5mm内为合格。2、屋面的天沟、泛水等处应做防水加强层。防水加强做法见大样。3-1.铺设阴沟部位保温板时应留意在有两坡相交的阴沟部位,应考虑所运用屋面瓦配套的阴沟瓦的弧度相应减薄保温板的厚度,满意阴沟瓦两侧的高点在防水板的下方,以利于防水板的水排到阴沟瓦内。3

12、-2.在阴沟部位铺设保温板后,应做附加防水处理,采纳3mm的-18。CSBS聚酯胎防水卷材,阴沟中心向两侧各延长至少250mm;固定防水板时,钉子位置距天沟中心向上至少26Omm,即钉子不穿过防水卷材,以确保防水效果。3-3.大面积铺设保温板。4 .防水板及特殊部位附加防水卷材的施工4-1.防水板铺设屋面时采纳整张施工,安装应从檐口向屋脊方向进展,由下向上逐块铺设,上下搭接长度为100mm,左右搭接为一个波直至屋脊处。同时留意上下两排的纵向接缝不要赶在同始终线上,错开1/3或1/2片宽度为好。4-2.屋脊防水、檐口防水等附加做法见大样图。5 .挂瓦条、波形防水板、保温板的固定工序及要求条需选用

13、经过防腐处理的20X3Omm的红、白松或其它松木条为宜;要求薄厚一样,结疤少,长度以2000mm左右为宜。5-2.运用膨胀栓穿透固定挂瓦条、波形防水板、保温板,要求进入屋面构造层40mm;膨胀栓必需钉在波形防水板的波峰部位,如钉孔位置打偏,务必拔出,在相邻的波峰重新打孔,并把打偏的钉孔用自粘卷材密封好保证不会漏水为合格。5-3.膨胀栓的长度是挂瓦条、波形防水板、保温板的厚度加上进入构造层40mm的总和;运用冲击钻打孔,打孔时,尽可能使钻头与屋面垂直,以保证钉子下去后,不会使挂瓦条产生位移。5-4.钻孔时应依据膨胀栓的长度,在钻头处安装限位装置,以保证钻孔的深度一样。5-5.在挂瓦条上钻孔时建议

14、运用木质间隔条以固定两根挂瓦条的间距,间隔条的长度依屋面瓦钉孔距屋面瓦下口的长度扣除挂瓦条的宽度而定。5-6.屋脊处用3mm自粘改性沥青防水卷材封口,封口带的宽度不小于250mm。5-7.老虎窗、女儿墙等异型部位的防水处理采纳防水卷材盖住波形防水板板;通气孔及烟道迎水面明沟处,需向两侧有不小于3%)的散水坡度;防水卷材在侧立面的高度应高于陶土瓦最高处不小于150mm,下盖宽度不小于150mm。五节点处理详图1、针对平板瓦的节点处理见?波形防水板屋面大样?。2、其余处理见标准图集。7CJI5?波形沥青瓦、波形沥青防水板建筑构造?3、细部处理实例见附件?悠山郡屋面施工流程ppt?六技术及经济效益分

15、析1、采纳波形防水板施工,取代了原做法中屋面大面积的防水施工,取代了刚性层施工。困此,将降低局部造价。2、由于工序削减,大大缩短了工程进度,初步估算,将削减屋面施工时间月1个月。3、由于屋面全部为干法施工,不存在污染问题,能很好保持屋面及墙面的清洁程度,保证房屋的品质。4、经济效益比拟与传统屋面相比,波形防水板取代了屋面防水层及刚性层,因此,仅此进展比拟:防水+刚性层做法构造层单价(元/m2)刚性层28.00刚性层钢筋9防水35.00合计9波形防水板构造层单价(元/m2)防水14.00波形防水板50.00合计64.00从从可以看出,用波形防水板取代传统屋面做法,每平米可节约93.39-64=29.39元。
