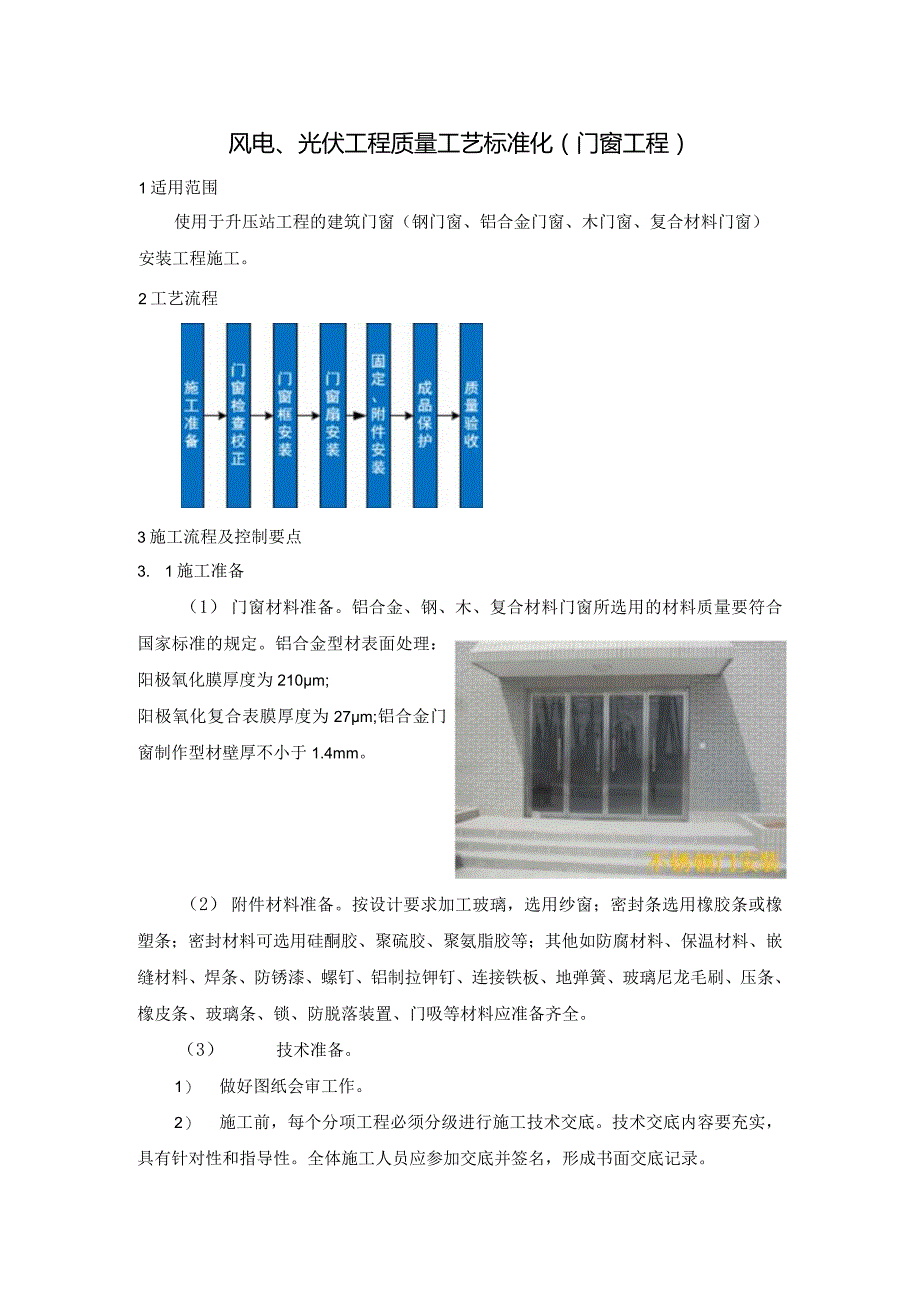

1、风电、光伏工程质量工艺标准化（门窗工程）1适用范围使用于升压站工程的建筑门窗（钢门窗、铝合金门窗、木门窗、复合材料门窗）安装工程施工。2工艺流程3施工流程及控制要点3. 1施工准备（1） 门窗材料准备。铝合金、钢、木、复合材料门窗所选用的材料质量要符合国家标准的规定。铝合金型材表面处理：阳极氧化膜厚度为210m;阳极氧化复合表膜厚度为27m;铝合金门窗制作型材壁厚不小于1.4mm。（2） 附件材料准备。按设计要求加工玻璃，选用纱窗；密封条选用橡胶条或橡塑条；密封材料可选用硅酮胶、聚硫胶、聚氨脂胶等；其他如防腐材料、保温材料、嵌缝材料、焊条、防锈漆、螺钉、铝制拉钾钉、连接铁板、地弹簧、玻璃尼龙毛

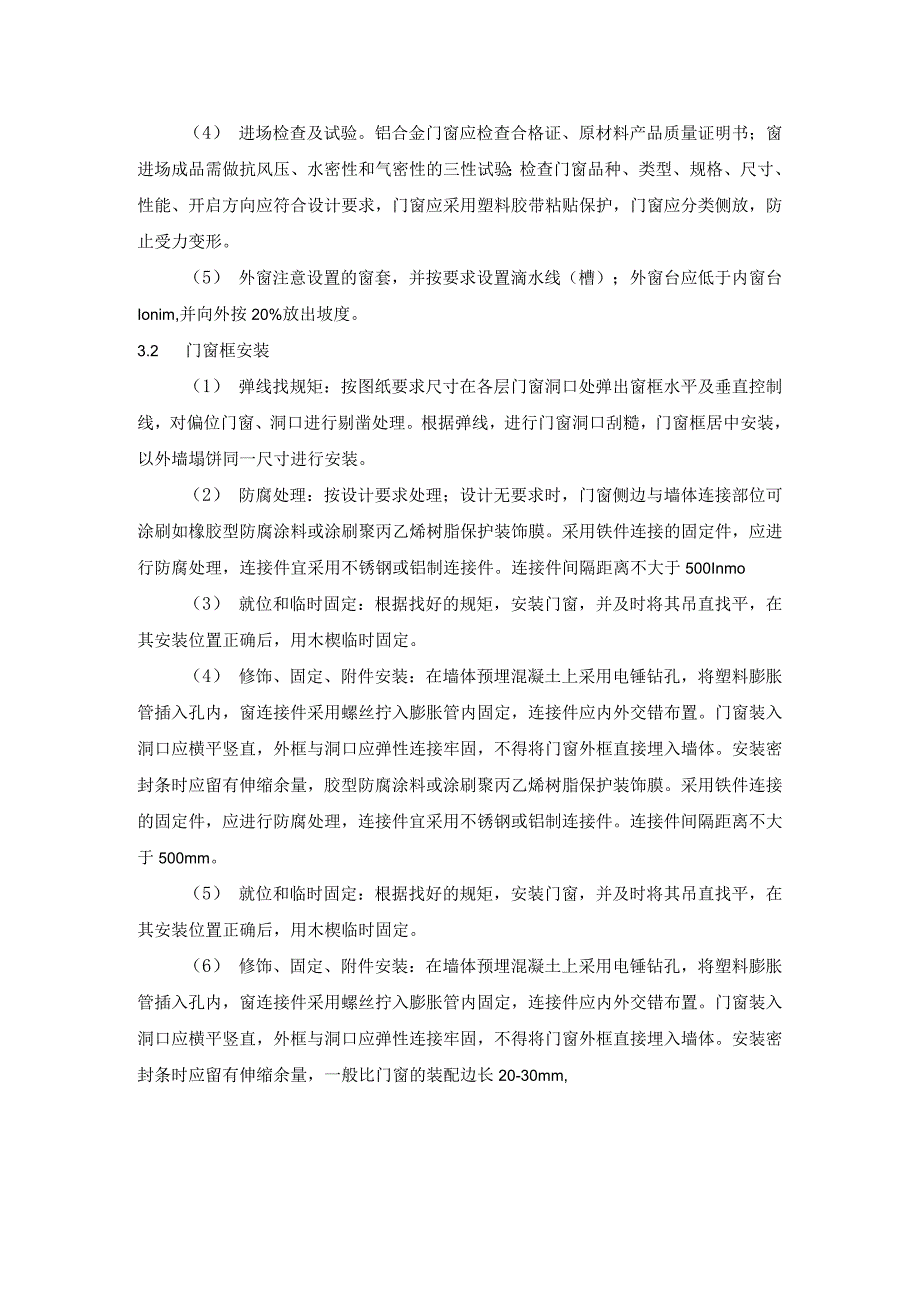

2、刷、压条、橡皮条、玻璃条、锁、防脱落装置、门吸等材料应准备齐全。（3） 技术准备。1） 做好图纸会审工作。2） 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。（4） 进场检查及试验。铝合金门窗应检查合格证、原材料产品质量证明书；窗进场成品需做抗风压、水密性和气密性的三性试验；检查门窗品种、类型、规格、尺寸、性能、开启方向应符合设计要求，门窗应采用塑料胶带粘贴保护，门窗应分类侧放，防止受力变形。（5） 外窗注意设置的窗套，并按要求设置滴水线（槽）；外窗台应低于内窗台Ionim,并向外按20%放出坡度。3.2
3、门窗框安装（1） 弹线找规矩：按图纸要求尺寸在各层门窗洞口处弹出窗框水平及垂直控制线，对偏位门窗、洞口进行剔凿处理。根据弹线，进行门窗洞口刮糙，门窗框居中安装，以外墙塌饼同一尺寸进行安装。（2） 防腐处理：按设计要求处理；设计无要求时，门窗侧边与墙体连接部位可涂刷如橡胶型防腐涂料或涂刷聚丙乙烯树脂保护装饰膜。采用铁件连接的固定件，应进行防腐处理，连接件宜采用不锈钢或铝制连接件。连接件间隔距离不大于500Inmo（3） 就位和临时固定：根据找好的规矩，安装门窗，并及时将其吊直找平，在其安装位置正确后，用木楔临时固定。（4） 修饰、固定、附件安装：在墙体预埋混凝土上采用电锤钻孔，将塑料膨胀管插入孔
4、内，窗连接件采用螺丝拧入膨胀管内固定，连接件应内外交错布置。门窗装入洞口应横平竖直，外框与洞口应弹性连接牢固，不得将门窗外框直接埋入墙体。安装密封条时应留有伸缩余量，胶型防腐涂料或涂刷聚丙乙烯树脂保护装饰膜。采用铁件连接的固定件，应进行防腐处理，连接件宜采用不锈钢或铝制连接件。连接件间隔距离不大于500mm。（5） 就位和临时固定：根据找好的规矩，安装门窗，并及时将其吊直找平，在其安装位置正确后，用木楔临时固定。（6） 修饰、固定、附件安装：在墙体预埋混凝土上采用电锤钻孔，将塑料膨胀管插入孔内，窗连接件采用螺丝拧入膨胀管内固定，连接件应内外交错布置。门窗装入洞口应横平竖直，外框与洞口应弹性连接

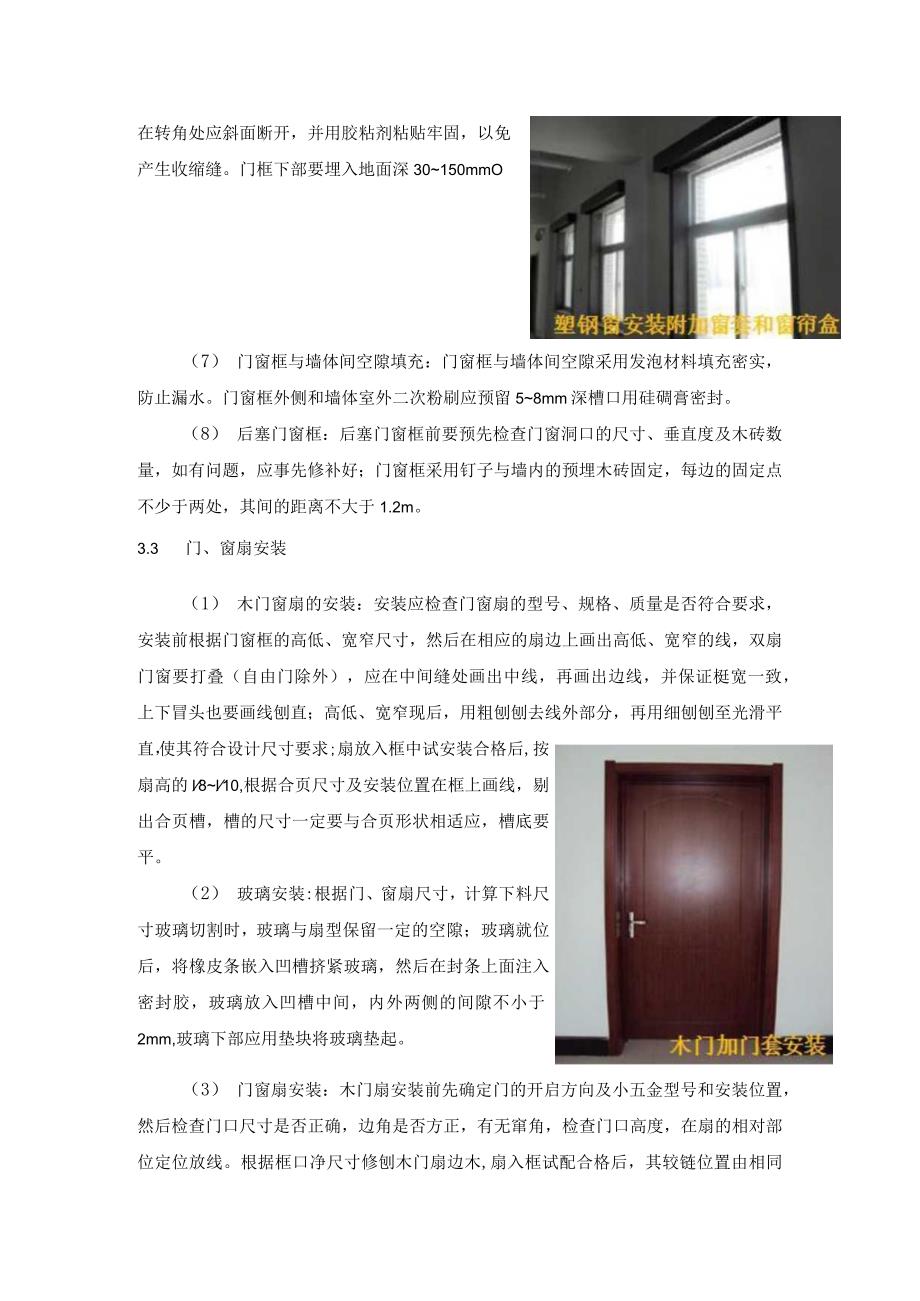

5、牢固，不得将门窗外框直接埋入墙体。安装密封条时应留有伸缩余量，一般比门窗的装配边长20-30mm,在转角处应斜面断开，并用胶粘剂粘贴牢固，以免产生收缩缝。门框下部要埋入地面深30150mmO（7） 门窗框与墙体间空隙填充：门窗框与墙体间空隙采用发泡材料填充密实，防止漏水。门窗框外侧和墙体室外二次粉刷应预留58mm深槽口用硅碉膏密封。（8） 后塞门窗框：后塞门窗框前要预先检查门窗洞口的尺寸、垂直度及木砖数量，如有问题，应事先修补好；门窗框采用钉子与墙内的预埋木砖固定，每边的固定点不少于两处，其间的距离不大于1.2m。3.3 门、窗扇安装（1） 木门窗扇的安装：安装应检查门窗扇的型号、规格、质量是
6、否符合要求，安装前根据门窗框的高低、宽窄尺寸，然后在相应的扇边上画出高低、宽窄的线，双扇门窗要打叠（自由门除外），应在中间缝处画出中线，再画出边线，并保证梃宽一致，上下冒头也要画线刨直；高低、宽窄现后，用粗刨刨去线外部分，再用细刨刨至光滑平直，使其符合设计尺寸要求;扇放入框中试安装合格后,按扇高的l8l10,根据合页尺寸及安装位置在框上画线，剔出合页槽，槽的尺寸一定要与合页形状相适应，槽底要平。（2） 玻璃安装:根据门、窗扇尺寸，计算下料尺寸玻璃切割时，玻璃与扇型保留一定的空隙；玻璃就位后，将橡皮条嵌入凹槽挤紧玻璃，然后在封条上面注入密封胶，玻璃放入凹槽中间，内外两侧的间隙不小于2mm,玻璃下
7、部应用垫块将玻璃垫起。（3） 门窗扇安装：木门扇安装前先确定门的开启方向及小五金型号和安装位置，然后检查门口尺寸是否正确，边角是否方正，有无窜角，检查门口高度，在扇的相对部位定位放线。根据框口净尺寸修刨木门扇边木,扇入框试配合格后，其较链位置由相同门钱链位置模具尺统一划线，剔槽后在安装门扇。铝合金窗应先安装内扇，后安装外扇。旋转调整螺钉，调整滑轮与下框的距离，使毛条压缩量为l2rn（4） 门窗扇附件安装：门窗扇安装完成后，应安装锁以及拉手等附件,铝合金窗还应特别注意安装防脱落装置。在门窗扇木节处或已填补的木节处，均不得安装小五金;装合页、插销等小五金时,应用锤将木螺钉钉入1/3的长度后,应改用
8、起子将木螺钉拧紧，不得拧歪、倾斜。在硬木安装时，应先钻2/3深度的孔，孔径为木螺钉直径的09倍，然后再将木螺钉由孔中拧入；合页距门窗上下端应取立梃高度的1/10,并避开上下冒头，且合页位置、数量应符合规范要求。安装后应开启灵活。门拉手安装距地面9001050mm,门锁位置一般高出地面900950mm,门拉手安装应里外一致；锁不宜安装在中冒头与立梃的结合处，以防伤樵。门窗扇为外开时，L铁、T铁安装在里面；内开时安装在外面；下插销要安装在梃宽的中间，如采用暗插销，则应在外梃上剔槽。3.4 成品保护施工时要加强保护，不允许随意撕掉框表面所贴的保护膜。在交叉中作业中,应采用木档或其他物件进行保护,以免
9、钢管及其他硬物碰坏门窗框。推拉门安装完成后，下槛内外两侧需加斜形的木板或采用其他保护措施，以免搬运小车损坏下槛。内外墙抹灰完成后才能将门窗框保护膜撕去,保护膜的胶质物在型材表面如留有胶痕，宜用香蕉水清理干净。涂刷工程施工前,应在门窗边框四周贴上美纹胶纸，防止涂料及油漆对门窗框二次污染。3.5 5质量验评（1） 钢门窗安装工程质量标准：1） 门窗槽口对角线长度偏差：高级W2mm,普通W302） 门窗框的正、侧面垂直度允许偏差W2mm；3） 门窗框、扇配合间隙的留缝限值允许偏差W24） 无下框时门扇与地面留缝限值允许偏差外门：高级56mm；普通47mm。内门：高级67mm；普通58mm。卫生间门：
10、高级8Iomm；普通812mm。(2) 铝合金门窗安装工程质量标准：1) 门窗槽口宽度、高度W1500mm时允许偏差1.5mm,150OnIm允许偏差2mm；2) 门窗槽口对角线长度W2000三时允许偏差W3三,2000un允许偏差4i;3) 门窗框的正、侧面垂直度允许偏差W2.5mi;4) 推拉门窗扇与框搭接量允许偏差1.5mm。(3) 塑料门窗安装工程质量标准：1) 门窗槽口宽度、高度W1500mm时允许偏差2mm,150Omm允许偏差3mm；2) 门窗槽口对角线长度W2000mm时允许偏差W3mm,2000un允许偏差5un;3) 门窗框的正、侧面垂直度允许偏差W3三i;4)同橙平开门窗
11、相邻扇高度允许偏差W2三,平开门窗被链部门配合间隙允许偏差+2Tmm,推拉门窗扇与框搭接量允许偏差+1.5-2.5mm,推拉门窗扇与竖框平行度允许偏差W2mm。4门窗工程检查项目及质量标准3.1 门窗套制作与安装工程质量标准和检验方法序号检查项目质量标准单位检验方法及器具主控项目1材料质量建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定观察、检查产品合格证书、进场验收记录、性能检测报告和复试报告2造型尺寸和固定方法门窗套的造型尺寸和固定方法应符合设计要求，安装应牢固观察、钢尺检查、手扳检查一般项目1表面质量门窗套表面应平整、洁净、线条顺直、接缝严密、色泽一致，不得有
12、裂缝、翘曲及损坏观察检查2正、侧面垂直度3mmIm垂直检测尺检查3门窗套上口水平度1mmIm水平检测尺和塞尺检查3.2 门窗节能工程质量标准和检验方法序号检查项目质量标准单位检验方法及器具1建筑外窗的品种、规格、性能建筑外门窗的品种、规格应符合设计要求和相关标准的规定；并应按地区类别对其性能进行复检：（1）严寒、寒冷地区：气密性、传热系数和中空玻璃露点。（2）夏热冬冷地区:气密性、传热系数、玻璃遮阳系数、可见光透射比、中空玻璃露点。（3）夏热冬暖地区：气密性、玻璃遮阳系数、可见光透射比、中空玻璃露点核查质量证明文件和复验报告2门窗玻璃建筑门窗采用的玻璃品种应符合设计要求。中空玻璃应采用双道密封
13、观察检查；核查质量证明文件主控项目3金属门窗的隔断热桥措施金属外门窗的隔断热桥措施应符合设计要求和产品标准的规定，金属副框的隔断热桥措施应与门窗框的隔断热桥措施相同随机抽样，对照产品设计图纸，剖开或拆开检查4气密性严寒、寒冷、夏热冬冷地区的建筑外窗，应对其气密性做现场实体检验，检测结果应满足设计要求随机抽样现场检验5窗框与洞口的密封外门窗框或副框与洞口之间的间隙应采用弹性闭孔材料填充饱满，并使用密封胶密封；外门窗框与副框之间的缝隙应使用密封胶密封观察检查；核查隐蔽工程验收记录6严寒、寒冷地区的外门安装严寒、寒冷地区的外门安装，应按照设计要求采取保温、密封等节能措施观察检查7外窗遮阳设施外窗遮阳
14、设施的性能、尺寸应符合设计和产品标准要求；遮阳设施的安装应位置正确、牢固，满足安全和使用功能的要求核查质量证明文件；观察、尺量、手板检查8特种门特种门的性能应符合设计和产品标准要求；特种门安装中的节能措施应符合设计要求核查质量文件；观察、尺量检查9天窗天窗安装的位置、坡度应正确，封闭严密，嵌缝处不得渗漏观察、尺量检查；淋水检查一般项目1密封条门窗扇密封条和玻璃镶嵌的密封条,其物理性能应符合相关标准的规定。密封条安装位置应正确，镶嵌牢固，不得脱槽，接头处不得开裂。关闭门窗时密封条应接触严密观察检查2镀(贴)膜玻璃安装方向及中空玻璃的均压管宓拈镀(贴)膜玻璃的安装方向应正确。中空玻璃的均压管应密封
