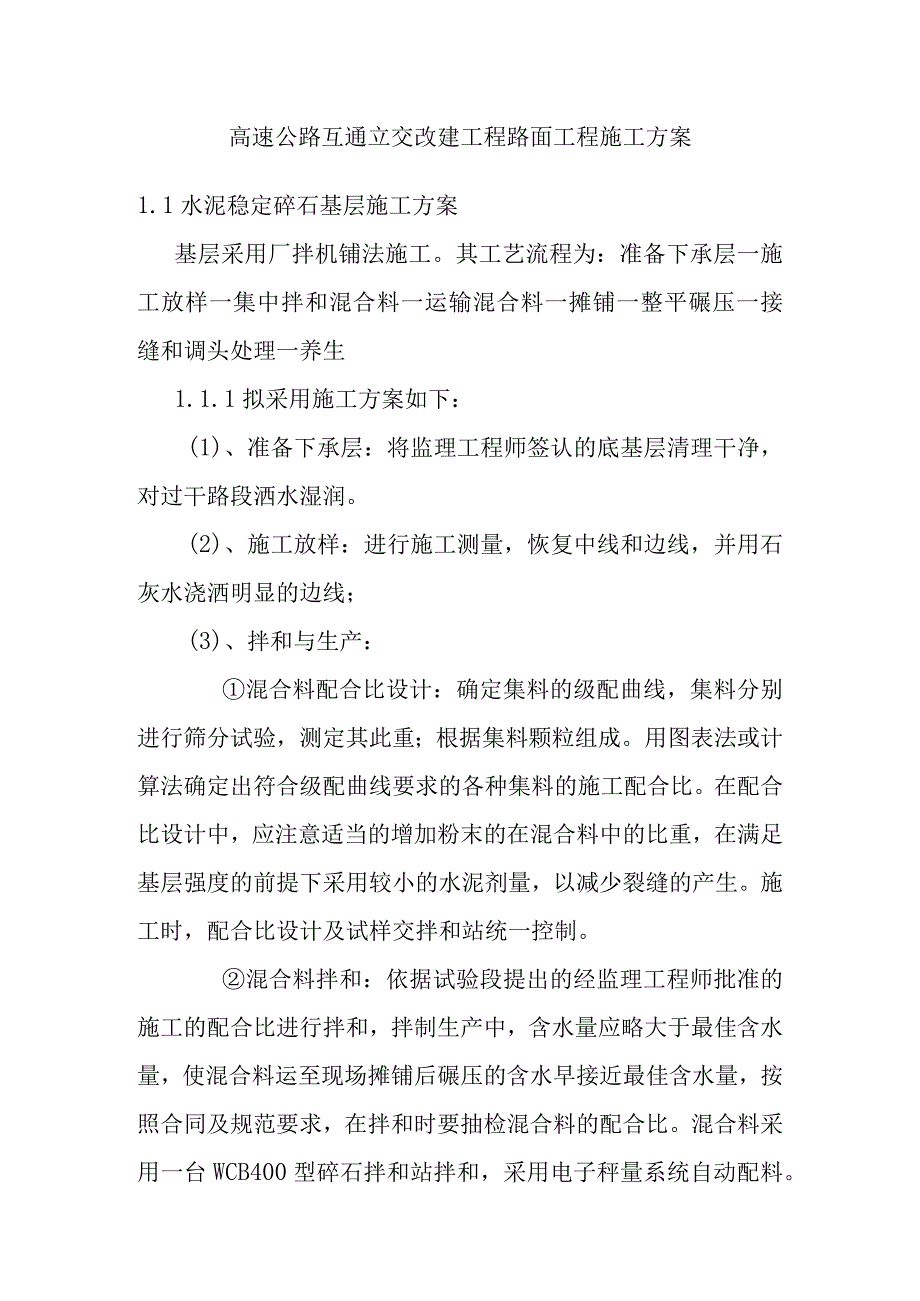

1、高速公路互通立交改建工程路面工程施工方案1.1水泥稳定碎石基层施工方案基层采用厂拌机铺法施工。其工艺流程为：准备下承层一施工放样一集中拌和混合料一运输混合料一摊铺一整平碾压一接缝和调头处理一养生1.1.1拟采用施工方案如下：(1)、准备下承层：将监理工程师签认的底基层清理干净，对过干路段洒水湿润。(2)、施工放样：进行施工测量，恢复中线和边线，并用石灰水浇洒明显的边线；(3)、拌和与生产：混合料配合比设计：确定集料的级配曲线，集料分别进行筛分试验，测定其此重；根据集料颗粒组成。用图表法或计算法确定出符合级配曲线要求的各种集料的施工配合比。在配合比设计中，应注意适当的增加粉末的在混合料中的比重，

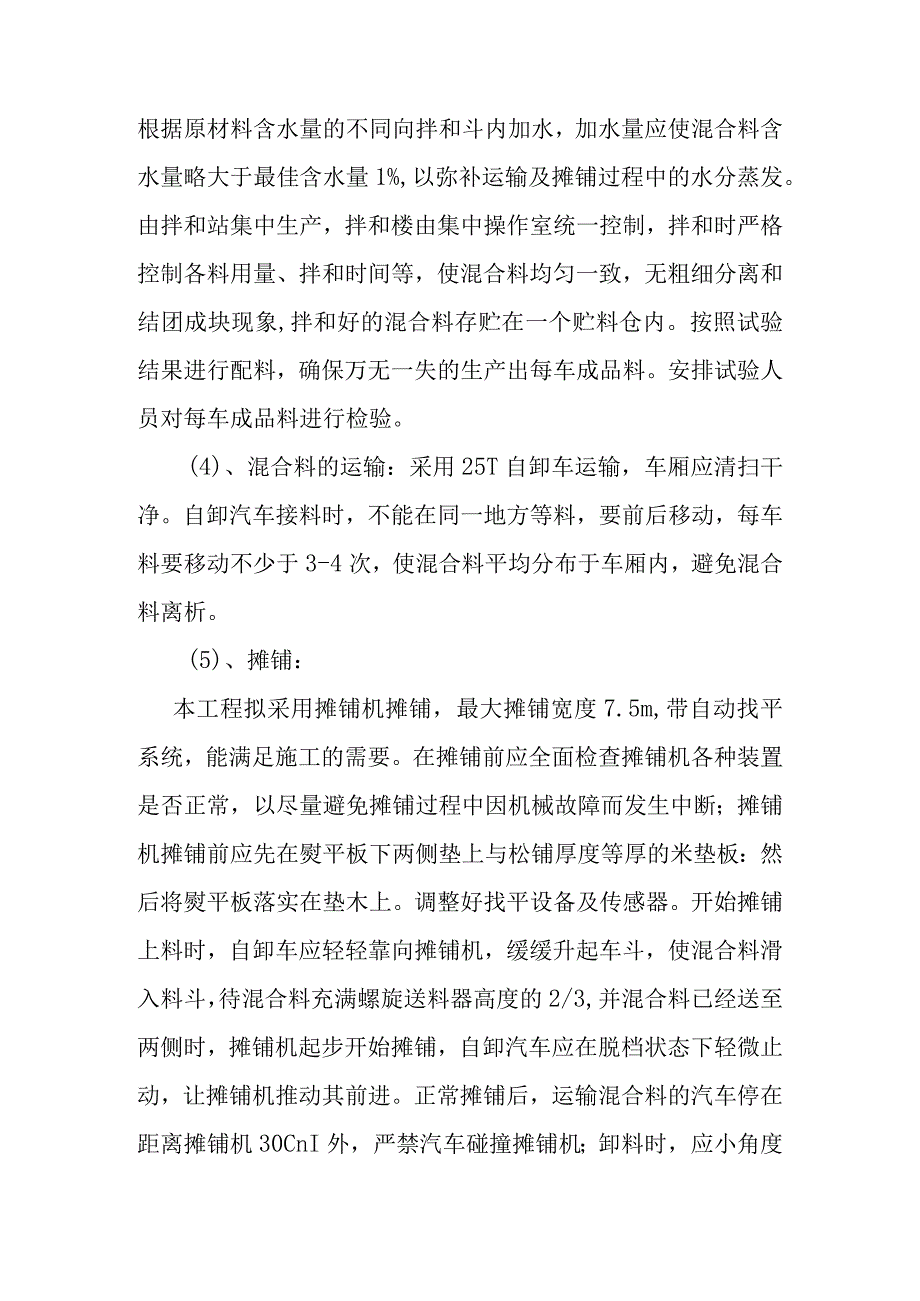

2、在满足基层强度的前提下采用较小的水泥剂量，以减少裂缝的产生。施工时，配合比设计及试样交拌和站统一控制。混合料拌和：依据试验段提出的经监理工程师批准的施工的配合比进行拌和，拌制生产中，含水量应略大于最佳含水量，使混合料运至现场摊铺后碾压的含水早接近最佳含水量，按照合同及规范要求，在拌和时要抽检混合料的配合比。混合料采用一台WCB400型碎石拌和站拌和，采用电子秤量系统自动配料。根据原材料含水量的不同向拌和斗内加水，加水量应使混合料含水量略大于最佳含水量1%,以弥补运输及摊铺过程中的水分蒸发。由拌和站集中生产，拌和楼由集中操作室统一控制，拌和时严格控制各料用量、拌和时间等，使混合料均匀一致，无粗细
3、分离和结团成块现象,拌和好的混合料存贮在一个贮料仓内。按照试验结果进行配料，确保万无一失的生产出每车成品料。安排试验人员对每车成品料进行检验。(4)、混合料的运输：采用25T自卸车运输，车厢应清扫干净。自卸汽车接料时，不能在同一地方等料，要前后移动，每车料要移动不少于3-4次，使混合料平均分布于车厢内，避免混合料离析。(5)、摊铺：本工程拟采用摊铺机摊铺，最大摊铺宽度7.5m,带自动找平系统，能满足施工的需要。在摊铺前应全面检查摊铺机各种装置是否正常，以尽量避免摊铺过程中因机械故障而发生中断；摊铺机摊铺前应先在熨平板下两侧垫上与松铺厚度等厚的米垫板：然后将熨平板落实在垫木上。调整好找平设备及传

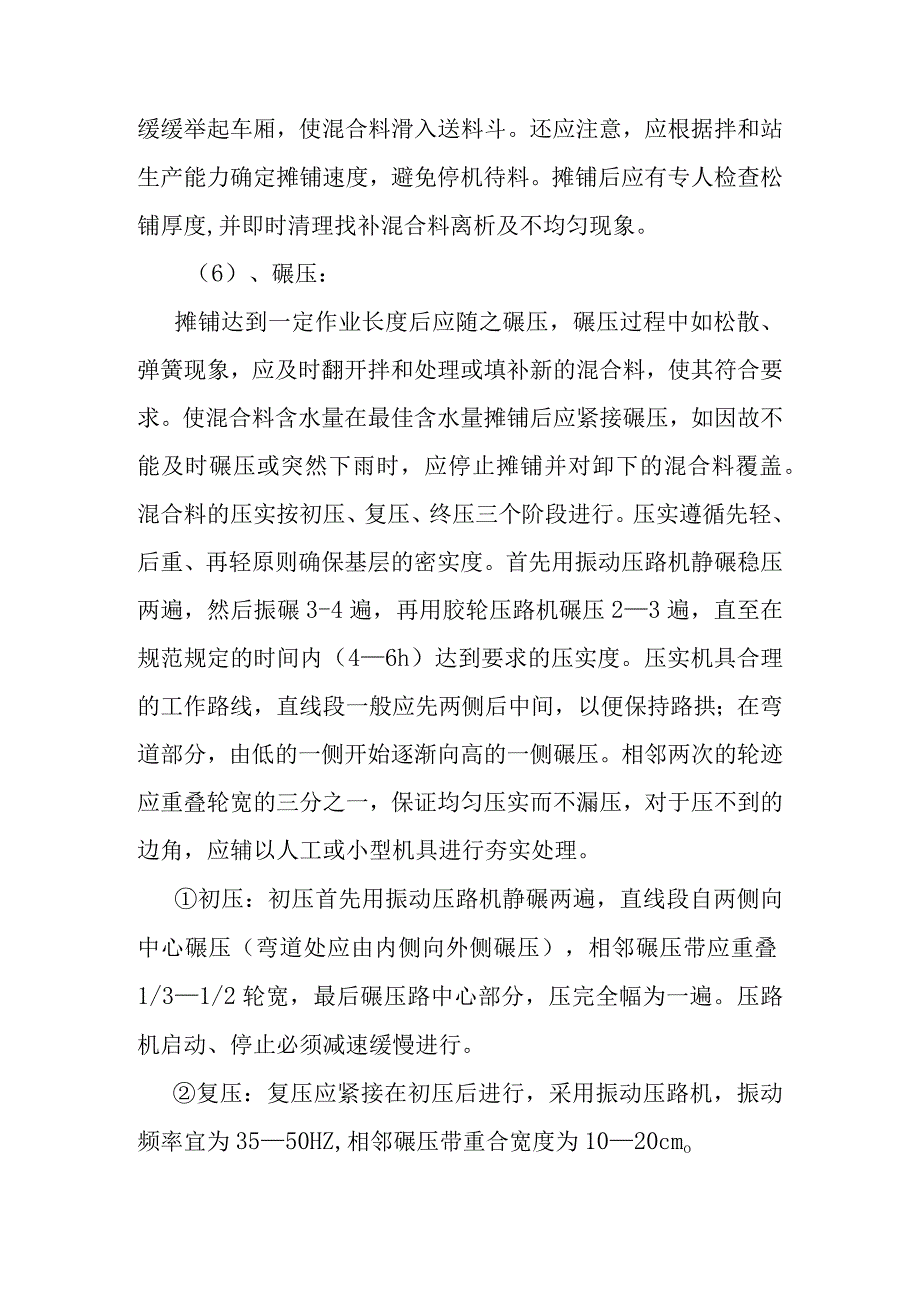

4、感器。开始摊铺上料时，自卸车应轻轻靠向摊铺机，缓缓升起车斗，使混合料滑入料斗，待混合料充满螺旋送料器高度的2/3,并混合料已经送至两侧时，摊铺机起步开始摊铺，自卸汽车应在脱档状态下轻微止动，让摊铺机推动其前进。正常摊铺后，运输混合料的汽车停在距离摊铺机30CnI外，严禁汽车碰撞摊铺机；卸料时，应小角度缓缓举起车厢，使混合料滑入送料斗。还应注意，应根据拌和站生产能力确定摊铺速度，避免停机待料。摊铺后应有专人检查松铺厚度,并即时清理找补混合料离析及不均匀现象。（6）、碾压：摊铺达到一定作业长度后应随之碾压，碾压过程中如松散、弹簧现象，应及时翻开拌和处理或填补新的混合料，使其符合要求。使混合料含水量
5、在最佳含水量摊铺后应紧接碾压，如因故不能及时碾压或突然下雨时，应停止摊铺并对卸下的混合料覆盖。混合料的压实按初压、复压、终压三个阶段进行。压实遵循先轻、后重、再轻原则确保基层的密实度。首先用振动压路机静碾稳压两遍，然后振碾3-4遍，再用胶轮压路机碾压23遍，直至在规范规定的时间内（46h）达到要求的压实度。压实机具合理的工作路线，直线段一般应先两侧后中间，以便保持路拱；在弯道部分，由低的一侧开始逐渐向高的一侧碾压。相邻两次的轮迹应重叠轮宽的三分之一，保证均匀压实而不漏压，对于压不到的边角，应辅以人工或小型机具进行夯实处理。初压：初压首先用振动压路机静碾两遍，直线段自两侧向中心碾压（弯道处应由内
6、侧向外侧碾压），相邻碾压带应重叠1/31/2轮宽，最后碾压路中心部分，压完全幅为一遍。压路机启动、停止必须减速缓慢进行。复压：复压应紧接在初压后进行，采用振动压路机，振动频率宜为3550HZ,相邻碾压带重合宽度为1020cmo终压：终压紧接在复压后进行，选用胶轮压路机静压,碾压2遍，并且无轮迹。纵向静压时，不能在同一个断面上压齐，应回车不在同截面处，压成锯齿形状（最小错开1m）。在下一个压实段静压前，静压压路机应在静压的锯齿接头处，错成斜向45度角压平锯齿型后，再按前述静压方法进行下个段落稳压。如果稳压将其压实终止面设在一个断面上成一直线时，终压结束后，应用人工把不平的壅包整平至符合要求，再用
7、压路机横压赶光成活。（7）、横向接缝处理：在接缝处摊铺机施工时，应先碾压终点处，以防发生推移现象，并用3米尺检查平整度，如不符合要求，应趁混合料尚未初凝，立即处理。在每个工作日内尽量只留一个横缝。当摊铺因故中断2个小时或每个工作日摊铺终了时，摊铺机抬高熨平板驶离现场，用人工将混合料末段整齐，垂直于路中紧靠混合料放置与基层压实后同高、长度与摊铺宽度同宽的方木（质地要坚硬），然后振动式压路机、三轮压路机等依次碾压至方木边，碾压结束后次日撤去方木，摊铺机就位，继续向前施工。(8)、养生：养生期为自该层完成至上层结构层施工前最短不小于7天。养生期间，通过洒水保持表面始终湿润，并封闭交通，除洒水车外其余
8、车辆一律不得进入，严格保护成品，对确实不能实行封闭的路段，经监理工程师批准，过往车速必须控制在30km/h以下，且严禁重型车辆通行。1. 2沥青混凝土路面施工方案1. 2.1透层施工方案(1)、透层油紧接在上基层碾压成型后表面稍变干燥，但尚未硬化的情况下喷洒；气温于I(TC或大风天气，即将降雨时不得喷洒透层油。(2)、清扫基层表面的杂物和再生棉，并清除浮尘，透层乳化沥青采用智能化沥青洒布车喷洒，保证均匀一致，不漏洒、不多洒。石屑采用机制优质米石，智能化沥青洒布车撒布，必要时需用胶轮压路机进行碾压。1.2.2沥青面层施工方案1.2.2.1施工准备材料堆放场地一定要按照要求进场硬化，其表面层场地应
9、用不低于10厘米的水泥砂硬化，防止泥土对材料污染；各种材料要堆放整齐，界限清楚。(1)选购经调查试验合格的材料进行备料，矿料应分类堆放，进料前要做好矿料堆放场地的硬化处理和场地四周排水设施及搭设矿粉库房或储存罐。（2）做好配合比设计报送监理工程师审批，对各种原材料进行符合性检验。（3）在验收合格的基层上恢复中线（底面层施工时）在边线外侧0.3-0.5m处每隔5-10m钉边桩进行水平测量，拉好基准线，画好边线。（4）对下承层进行清扫，底面层施工前二天在基层上洒透层油。在中底面层上喷洒粘层油。1. 2.2.2施工方法（1）试验路段施工前要首先完成试验段（200m）,用以确定以下内容:确定合理的机械
10、、机械数量及组合方式；确定拌和机的上料速度、拌和数量、拌和温度等操作工-乙；确定摊铺温度速度、碾压顺序、温度、速度、遍数等;确定松铺系数、接缝方法等；验证沥青混合料配比；全面检查材料及施工质量；确定施工组织及管理体系、人员、通信联络及指挥方式;首先有计划，然后完成总结上报审批。（2）试验段的具体要求如下：在铺筑试验路之前28天，安装好本项工程有关的全部试验仪器和设备（包括沥青、混合料等室内外试验的配套仪器、设备及取芯机等），配备足够数量的熟练试验技术人员，报请工程师审查批准。在路面工程开工前14天，承包人应在工程师批准的现场，用备齐并投入该项工程的全部机械设备及每种沥青混凝土，以符合规范规定的
11、方法铺筑一段长约200M（单幅）的试验路。此项试验应在工程师的严格监督下进行。路面各层的试验可安排在不同的试验段。在拌和场应随机取样，进行沥青含量和集料筛分的试验，并在沥青混合料摊铺压实12小时后，钻芯取样进行压实度、厚度、施工孔隙率的检验。试验段试验的目的是用以证实混合料的稳定性以及拌和、摊铺、压实设备的效率、施工方法和施工组织的适应性。确定沥青混凝土的压实标准密度。要对混合料的松铺厚度、压路机碾压次序、碾压速度和遍数设专人检查，总结出经验。试验段路面完成后，承包人应写出书面报告，报请工程师审查批准。(3)混合料的拌和粗、细集料应分类堆放和供料，取自不同料源的集料应分开堆放，应对每个料源的材
12、料进行抽样试验，并应经工程师批准。每种规格的集料、矿粉和沥青都必须分别按要求的比例进行配料。沥青材料应采用导热油加热，加热温度应在160170C范围内，矿料加热温度为170180,沥青与矿料的加热温度应调节到能使拌和的沥青混凝土出厂温度在150165,混合料不准有花白料、超温料，混合料超过175或低于145者应废弃，并应保证运到施工现场的温度不低于140-150oCo热料筛分用最大筛孔应合适选定，避免产生超尺寸颗粒。沥青混合料的拌和时间应以混合料拌和均匀、所有矿料颗料全部裹覆沥青结合料为度，并经试拌确定，间歇式拌和机每锅拌和时间宜为30-50s(其中干拌时间不得小于5s)o拌好的沥青混合料应均
13、匀一致，无花白料，无结团成块或严重的粗料分离现，不符合要求时不得使用，并应及时调整。出厂的沥青混合料应按现行试验方法测量运料车中混合料的温度。拌好的沥青混合料不能立即铺筑时，可放成品贮料仓贮存，贮存温度不应超过10,有保温设备的储料仓储料时间不宜超过24小时。(4)混合料的运输从拌和机向运料车上放料时，应每卸一斗混合料挪动一下汽车位置，以减少粗细集料的离析现象。尽量缩小贮料仓下落的落距。运输车的车箱内保持干净，涂防粘薄膜剂。运输车配备覆盖棚布以防雨和热量损失。沥青混和料运输车的运量应较拌和能力或摊铺速度有所富余，使施工过程中摊铺机前方应有料车处于等待卸料状态，保证连续摊铺。连续摊铺过程中，运料
14、车应在摊铺机前1030Cnl处停住，不得撞击摊铺机。卸料过程中运料车应挂空档，靠摊铺机推动前进。已经离析或结成不能压碎的硬壳、团块或运料车辆卸料时留于车上的混合料，以及低于规定铺筑温度或被雨淋湿的混合料都应废弃，不得用于本工程。除非运来的材料可以在白天铺完并能压实，或者在铺筑现场备有足够和可靠的照明设施，发天或当班不能完成压实的混合料不得运往现场。否则，多余的混合料不得用于本工程。(5)混合料的摊铺在铺筑混合料之前，必须对下层进行检查，特别应注意下层的污染情况，不符合要求的要进行处理，否则不准铺筑沥青碎。根据路面宽度选用具有自动找平装置，可加热的振动熨平板，并运行良好的高密度沥青碎摊铺机进行摊
15、铺。下面层采用走钢丝法施工，表面层采用拖杠法施工。摊铺前要对每车的沥青混合料进行检验，发现超温料、花白料、不合格材料要拒绝摊铺，退回废弃。摊铺机一定要保持摊铺的连续性，有专人指挥，一车卸完下一车要立即跟上，应以均匀的速度行驶，以保证混合料均匀、不间断地摊铺，摊铺机前要经常保持3辆车以上，摊铺过程中不得随意变换速度，避免中途停顿，影响施工质量。摊铺室内料要饱料，送料应均匀。在摊铺过程中，随时检查摊铺质量，出现离析、边角缺料等现象时人工及时补洒料，换补料。在摊铺过程中随时检查高程并有专人检查摊铺厚度，并及时通知操作手。摊铺机的操作应不使混合料沿着受料斗的两侧堆积，任何原因使冷却到规定温度以下的混合料应予除去。对外形不规则路面、厚度不同、空间受到限制等摊铺机无法工作的地方，经工程师批准可以采用人工铺筑混合料。每天施工结束后，应根据拌和站打印的各种材料使用数量，计算平均施工级配、油石比和施工厚度与抽提试验结果进行检查校核，并将每天打印的资料报监理工程师备查。在雨天或表面存有积水、施工气温低于是I(TC时，都不得摊铺混料。混合料遇到水，一定不能使用必须报废，所以雨季施工时千万注意。底面层摊铺要在左右侧各设一条基准线，控制高程，其准线设置一定要满足精度要求，支座要牢固，测量要准确(应两台水准仪，同时观测)。上面层采用浮动基准梁摊铺。(6)混合料的压实在混合料完成摊铺和刮
