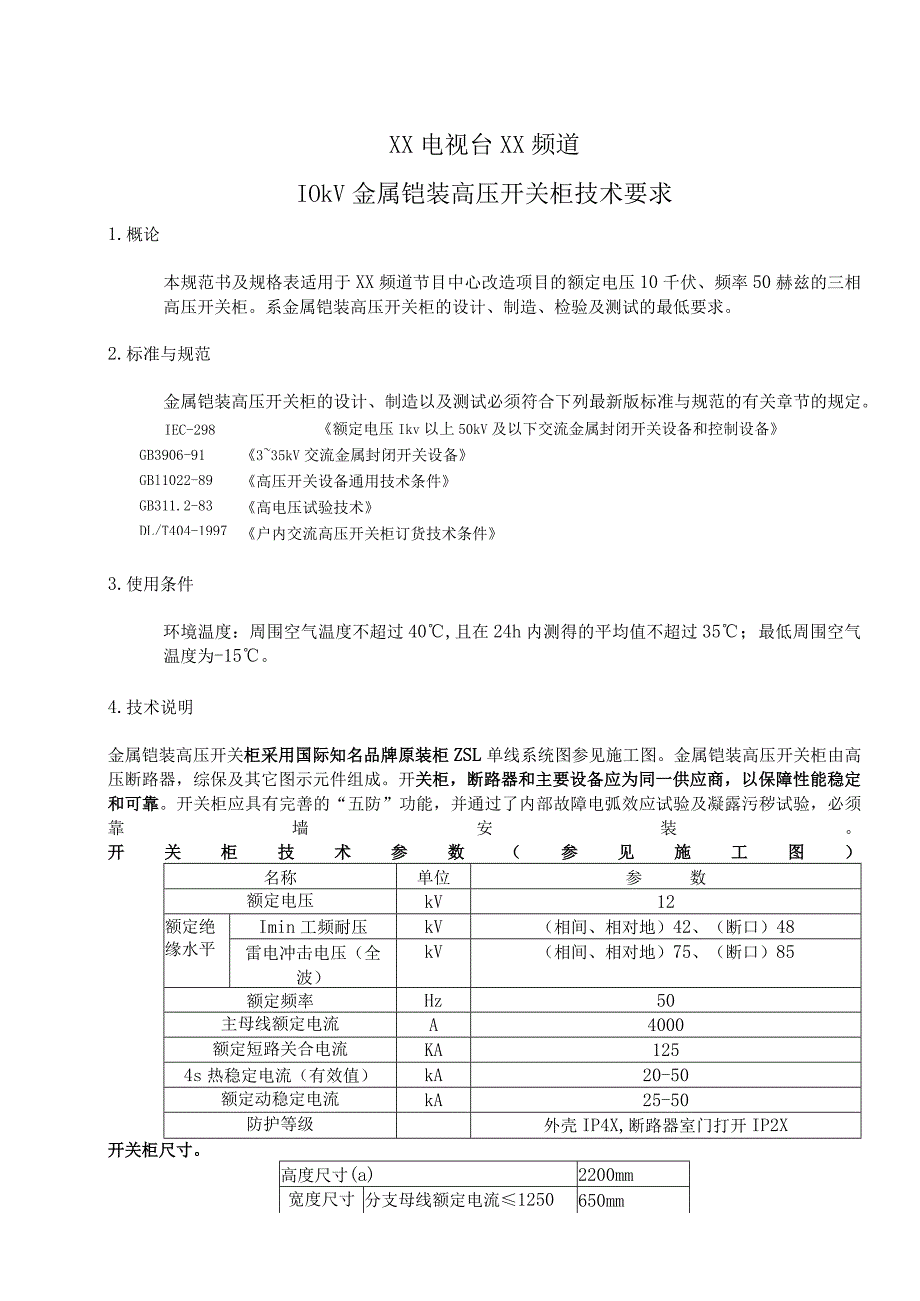

1、XX电视台XX频道IOkV金属铠装高压开关柜技术要求1.概论本规范书及规格表适用于XX频道节目中心改造项目的额定电压10千伏、频率50赫兹的三相高压开关柜。系金属铠装高压开关柜的设计、制造、检验及测试的最低要求。2.标准与规范金属铠装高压开关柜的设计、制造以及测试必须符合下列最新版标准与规范的有关章节的规定。IEC-298GB3906-91GBl1022-89GB311.2-83DL/T404-1997额定电压Ikv以上50kV及以下交流金属封闭开关设备和控制设备335kV交流金属封闭开关设备高压开关设备通用技术条件高电压试验技术户内交流高压开关柜订货技术条件3.使用条件环境温度：周围空气温度
2、不超过40,且在24h内测得的平均值不超过35；最低周围空气温度为-15。4.技术说明金属铠装高压开关柜采用国际知名品牌原装柜ZSL单线系统图参见施工图。金属铠装高压开关柜由高压断路器，综保及其它图示元件组成。开关柜，断路器和主要设备应为同一供应商，以保障性能稳定和可靠。开关柜应具有完善的“五防”功能，并通过了内部故障电弧效应试验及凝露污秽试验，必须靠墙安装。开关柜技术参数（参见施工图）名称单位参数额定电压kV12额定绝缘水平Imin工频耐压kV（相间、相对地）42、（断口）48雷电冲击电压（全波）kV（相间、相对地）75、（断口）85额定频率Hz50主母线额定电流A4000额定短路关合电流K

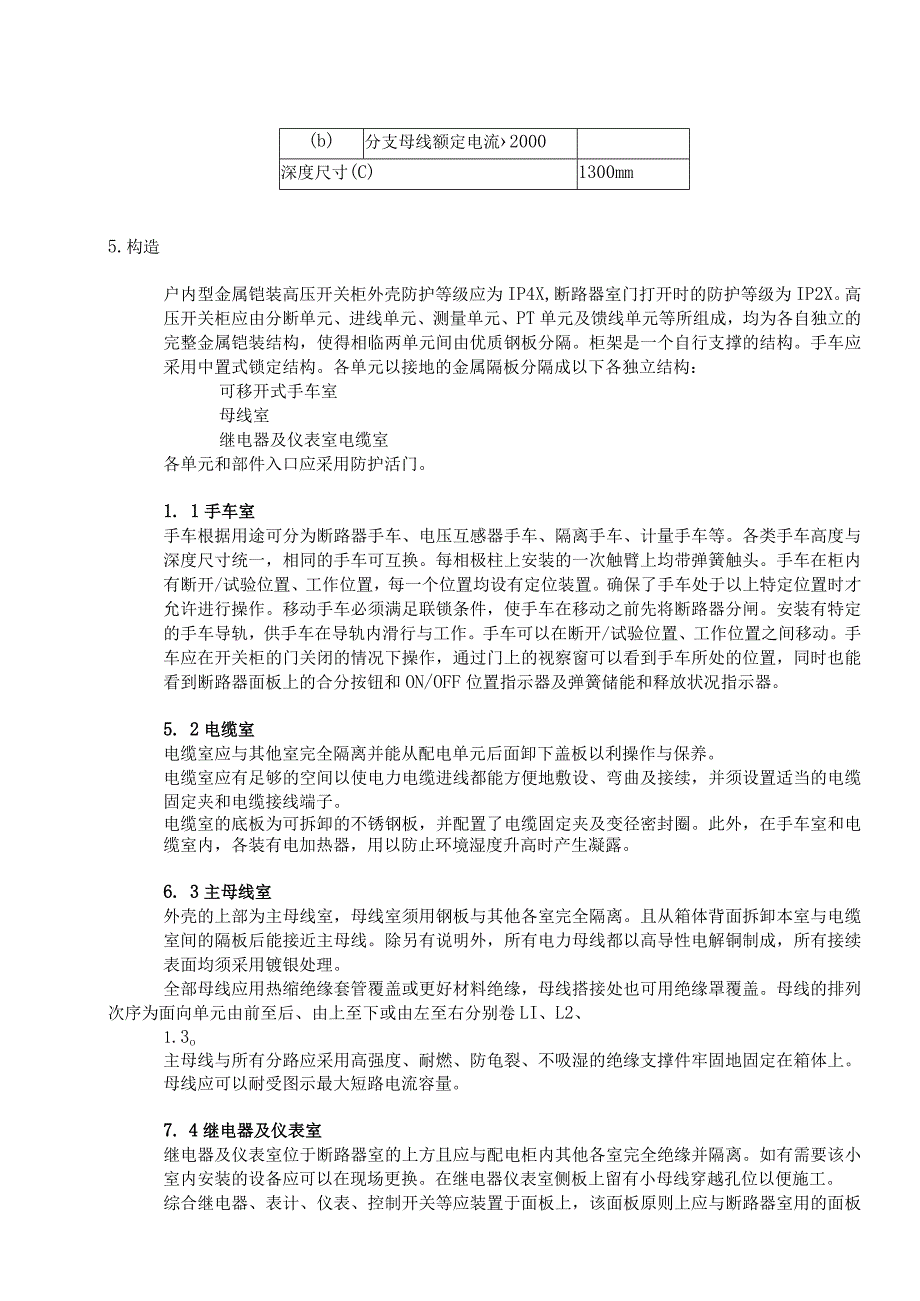

3、A1254s热稳定电流（有效值）kA20-50额定动稳定电流kA25-50防护等级外壳IP4X,断路器室门打开IP2X开关柜尺寸。高度尺寸(a)2200mm宽度尺寸(b)分支母线额定电流1250650mm分支母线额定电流2000深度尺寸(C)1300mm5.构造户内型金属铠装高压开关柜外壳防护等级应为IP4X,断路器室门打开时的防护等级为IP2X。高压开关柜应由分断单元、进线单元、测量单元、PT单元及馈线单元等所组成，均为各自独立的完整金属铠装结构，使得相临两单元间由优质钢板分隔。柜架是一个自行支撑的结构。手车应采用中置式锁定结构。各单元以接地的金属隔板分隔成以下各独立结构：可移开式手车室母线
4、室继电器及仪表室电缆室各单元和部件入口应采用防护活门。1. 1手车室手车根据用途可分为断路器手车、电压互感器手车、隔离手车、计量手车等。各类手车高度与深度尺寸统一，相同的手车可互换。每相极柱上安装的一次触臂上均带弹簧触头。手车在柜内有断开/试验位置、工作位置，每一个位置均设有定位装置。确保了手车处于以上特定位置时才允许进行操作。移动手车必须满足联锁条件，使手车在移动之前先将断路器分闸。安装有特定的手车导轨，供手车在导轨内滑行与工作。手车可以在断开/试验位置、工作位置之间移动。手车应在开关柜的门关闭的情况下操作，通过门上的视察窗可以看到手车所处的位置，同时也能看到断路器面板上的合分按钮和ON/O
5、FF位置指示器及弹簧储能和释放状况指示器。5. 2电缆室电缆室应与其他室完全隔离并能从配电单元后面卸下盖板以利操作与保养。电缆室应有足够的空间以使电力电缆进线都能方便地敷设、弯曲及接续，并须设置适当的电缆固定夹和电缆接线端子。电缆室的底板为可拆卸的不锈钢板，并配置了电缆固定夹及变径密封圈。此外，在手车室和电缆室内，各装有电加热器，用以防止环境湿度升高时产生凝露。6. 3主母线室外壳的上部为主母线室，母线室须用钢板与其他各室完全隔离。且从箱体背面拆卸本室与电缆室间的隔板后能接近主母线。除另有说明外，所有电力母线都以高导性电解铜制成，所有接续表面均须采用镀银处理。全部母线应用热缩绝缘套管覆盖或更好
6、材料绝缘，母线搭接处也可用绝缘罩覆盖。母线的排列次序为面向单元由前至后、由上至下或由左至右分别卷LI、L2、1.3o主母线与所有分路应采用高强度、耐燃、防龟裂、不吸湿的绝缘支撑件牢固地固定在箱体上。母线应可以耐受图示最大短路电流容量。7. 4继电器及仪表室继电器及仪表室位于断路器室的上方且应与配电柜内其他各室完全绝缘并隔离。如有需要该小室内安装的设备应可以在现场更换。在继电器仪表室侧板上留有小母线穿越孔位以便施工。综合继电器、表计、仪表、控制开关等应装置于面板上，该面板原则上应与断路器室用的面板分开。8. $断路器而路器为真空断路器（型号由投标商提供），为进口品牌。内配进口ABB真空泡。断路器

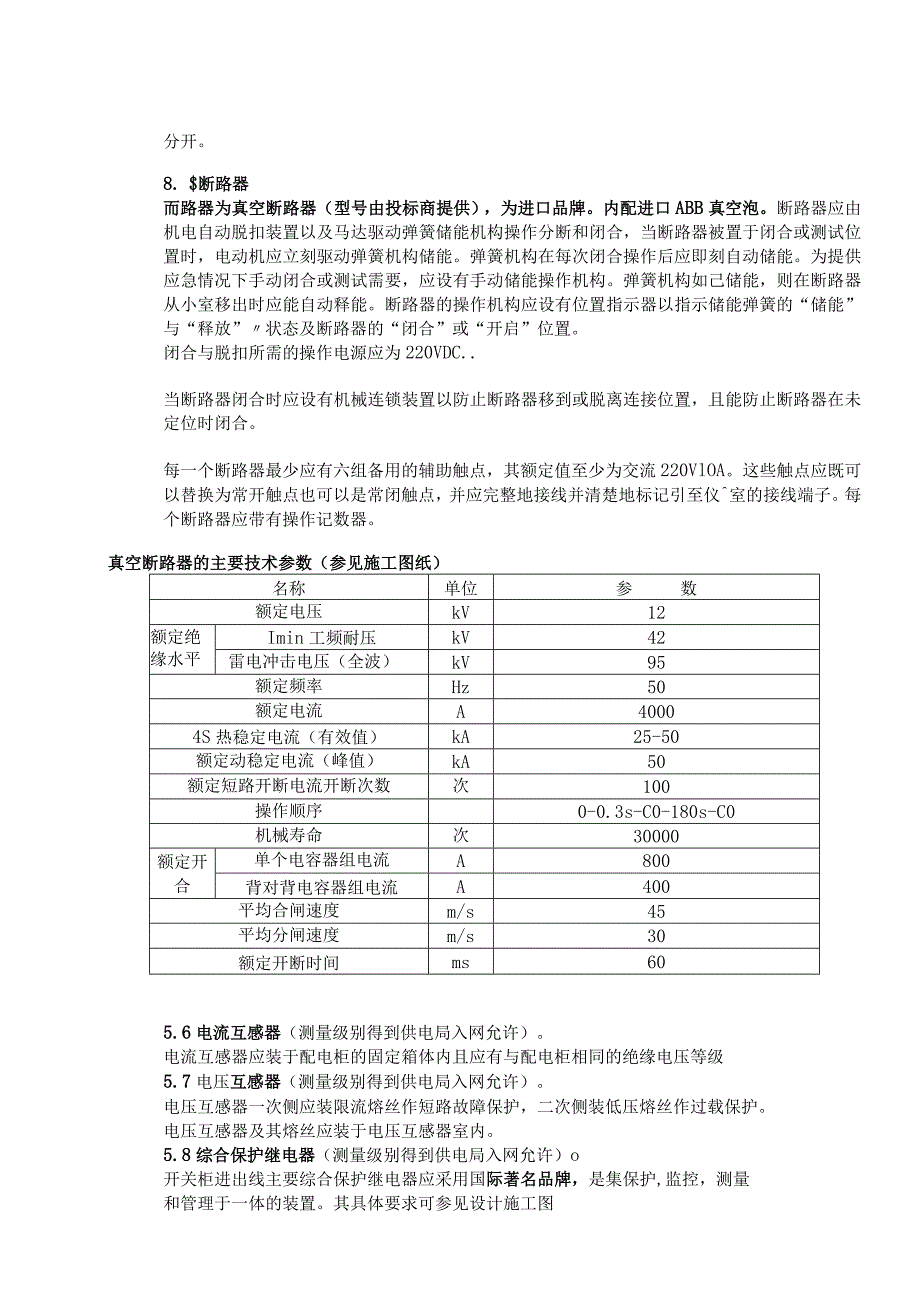

7、应由机电自动脱扣装置以及马达驱动弹簧储能机构操作分断和闭合，当断路器被置于闭合或测试位置时，电动机应立刻驱动弹簧机构储能。弹簧机构在每次闭合操作后应即刻自动储能。为提供应急情况下手动闭合或测试需要，应设有手动储能操作机构。弹簧机构如己储能，则在断路器从小室移出时应能自动释能。断路器的操作机构应设有位置指示器以指示储能弹簧的“储能”与“释放”状态及断路器的“闭合”或“开启”位置。闭合与脱扣所需的操作电源应为220VDC.当断路器闭合时应设有机械连锁装置以防止断路器移到或脱离连接位置，且能防止断路器在未定位时闭合。每一个断路器最少应有六组备用的辅助触点，其额定值至少为交流220VlOA。这些触点应
8、既可以替换为常开触点也可以是常闭触点，并应完整地接线并清楚地标记引至仪室的接线端子。每个断路器应带有操作记数器。真空断路器的主要技术参数（参见施工图纸）名称单位参数额定电压kV12额定绝缘水平Imin工频耐压kV42雷电冲击电压（全波）kV95额定频率Hz50额定电流A40004S热稳定电流（有效值）kA25-50额定动稳定电流（峰值）kA50额定短路开断电流开断次数次100操作顺序0-0.3s-C0-180s-C0机械寿命次30000额定开合单个电容器组电流A800背对背电容器组电流A400平均合闸速度m/s45平均分闸速度m/s30额定开断时间ms605.6电流互感器（测量级别得到供电局入
9、网允许）。电流互感器应装于配电柜的固定箱体内且应有与配电柜相同的绝缘电压等级5.7电压互感器（测量级别得到供电局入网允许）。电压互感器一次侧应装限流熔丝作短路故障保护，二次侧装低压熔丝作过载保护。电压互感器及其熔丝应装于电压互感器室内。5.8综合保护继电器（测量级别得到供电局入网允许）o开关柜进出线主要综合保护继电器应采用国际著名品牌，是集保护,监控，测量和管理于一体的装置。其具体要求可参见设计施工图IOkV电源进线综合保护装置（测量级别得到供电局入网允许）O控制部分具有手动跳合闸及防跳回路.手动跳合闸开关设在本柜控制面板上.保护部分过流保护,带时限速断保护,低电压，过电压，断路器失灵，PT故
10、障.测量部分电流、电压、频率、功率、功率因数、电度测量。监视部分故障报警,事件和故障记录电流，及每种保护动作信号的输出。高压监控只监不控.有钥匙的本地显示器，实现装置同网络上数据交换。1.9 指示仪表（可参见施工图尺寸）按开关柜标配功能和所附图纸配置指使仪表，所有指示仪表均为半嵌入开关柜安装型，全比例指示范围。精度应得到供电局入网允许。1.10 控制线控制线应使用600伏PVC绝缘的多芯阻燃导线，其截面不小于2m2o1.11 避雷器应带有避雷器对线路进行浪涌保护。避雷器的额定值应与接地系统相一致。1.12 盘内电加热器卷防止凝露各单元应装设足够容量的电加热器，电加热器由恒温器或恒湿器控制。1.
11、13 铭牌宗有仪表、每个小室、每个单元易检查的位置装设各自的铭牌。1.14 附件厂商必须提供一整套标准附件，其中至少应包括下列部件： 测试继电器及功率表用的测试插头。 断路器手动操作装置。 搬运断路器用的装置。 吊装配电柜的吊耳。 测试装置。移出小室外的断路器操作测试装置最少应包括一个带白色电源指示灯的ON/OFF开关或按钮，指示断路器闭合/断开位置的绿色和红色指示灯，控制电缆用插头及插座，如未随断路器一起提供还应包括大约1米的控制电缆。 配电柜的安装，操作，测试及维护所必需的专用工具（请投标人列出清单）。6 .油漆面漆色请厂家出色卡，外部颜色浅灰。所有未油漆的部份，如门上的把手，各单元的插销
12、，组装柜体的金属构件以及隔板等均应经防锈处理后再镀格或镀镉。7 .测试所有金属铠装高压开关柜应在裂造厂完成装配、接线、调整和测试（生产测试）。装配完成后，应作模拟操作测试以确保接线和控制的正确。应提供试验报告书。所有的测试应依据本规范书所规定的最新版本的标准与规范实施。8 .文件及技术资料中标人应将完整的规格表及下列图纸和资料在其报价书中提供：制造商的完整的规范书。逐条说明与本规范书相抵触的地方。单线系统图Ii明断路器、熔丝、继电器、仪表、变压器及控制装置。每个配电单元类型的控制原理图。*标明整体尺寸的外型图、所需要的操作空间和净空要求以及主要设备的位置。设备、装置和小室内部布置的剖面图。*所有断路器，熔丝，继电器，开关及表计等设备的裂造商及型号清单。并说明设备的额定值以及保护继电器的整定范围和整定值。*- 断路器、熔断器及继电器等的特性曲线。*- 备品备件的推荐清单以及价目表，供试车及二年连续运行使用。- 设备交货的预定时间表。（注：*可按要求稍后提供）制造前，厂商应主动提供下列图纸和资料，并且在取得属地供电局审图后，供招标方、设计方认可：系统单线图。每个配电单元类型的控制原理及接线图。布置图及外型尺寸图。所有需要后续安装完成的箱体的土建基础图，以及设备重量。交货前制造厂商应提供下列资料：所有图纸。检查和测试的证明。运输和安装说明书。操作和维护手册。
