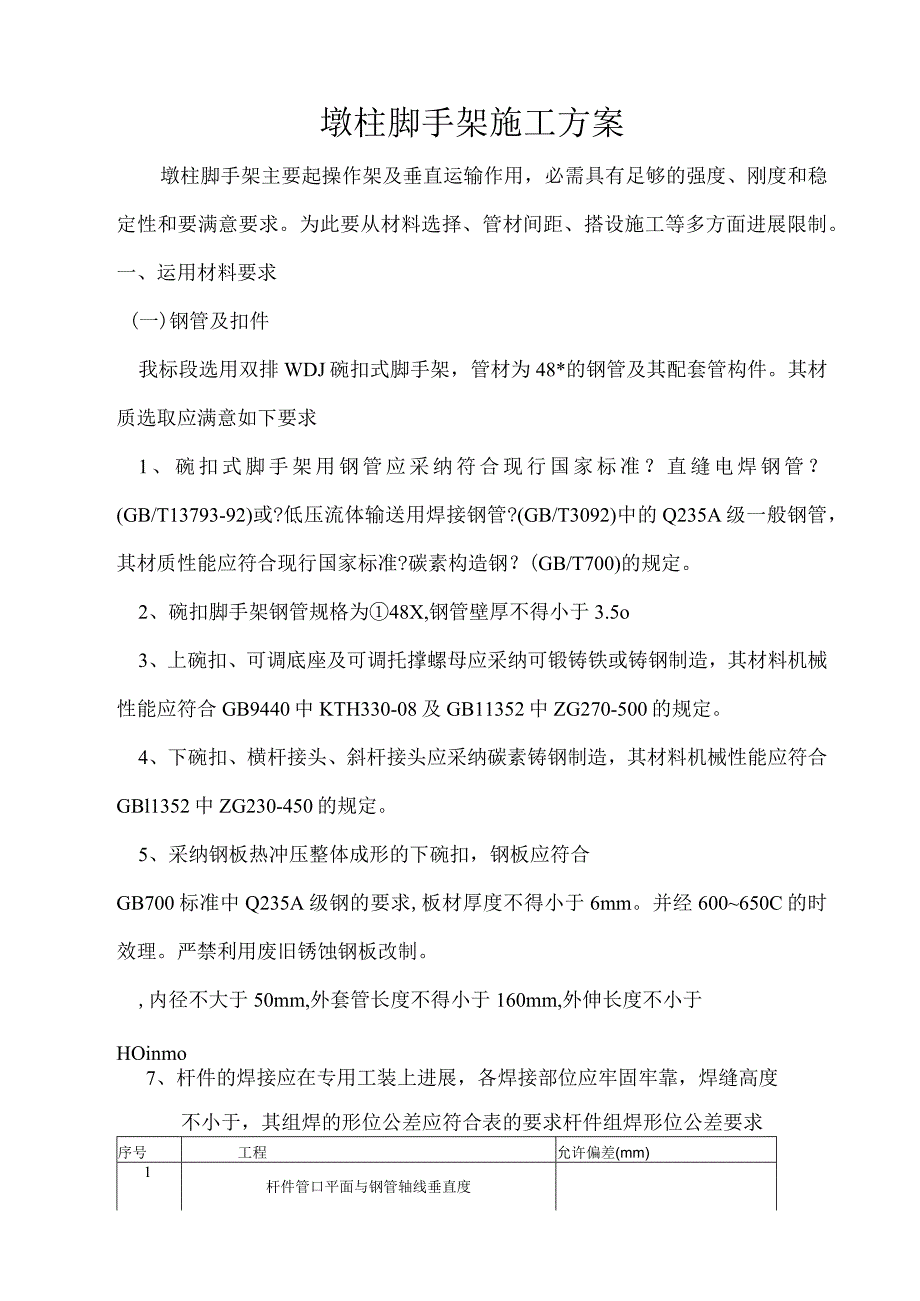

1、墩柱脚手架施工方案墩柱脚手架主要起操作架及垂直运输作用，必需具有足够的强度、刚度和稳定性和要满意要求。为此要从材料选择、管材间距、搭设施工等多方面进展限制。一、运用材料要求(一)钢管及扣件我标段选用双排WDJ碗扣式脚手架，管材为48*的钢管及其配套管构件。其材质选取应满意如下要求1、碗扣式脚手架用钢管应采纳符合现行国家标准？直缝电焊钢管？(GB/T13793-92)或?低压流体输送用焊接钢管?(GB/T3092)中的Q235A级一般钢管，其材质性能应符合现行国家标准?碳素构造钢？(GB/T700)的规定。2、碗扣脚手架钢管规格为48X,钢管壁厚不得小于3.5o3、上碗扣、可调底座及可调托撑螺母
2、应采纳可锻铸铁或铸钢制造，其材料机械性能应符合GB9440中KTH330-08及GB11352中ZG270-500的规定。4、下碗扣、横杆接头、斜杆接头应采纳碳素铸钢制造，其材料机械性能应符合GBl1352中ZG230-450的规定。5、采纳钢板热冲压整体成形的下碗扣，钢板应符合GB700标准中Q235A级钢的要求,板材厚度不得小于6mm。并经600650C的时效理。严禁利用废旧锈蚀钢板改制。,内径不大于50mm,外套管长度不得小于160mm,外伸长度不小于HOinmo7、杆件的焊接应在专用工装上进展，各焊接部位应牢固牢靠，焊缝高度不小于，其组焊的形位公差应符合表的要求杆件组焊形位公差要求序号
3、工程允许偏差(mm)1杆件管口平面与钢管轴线垂直度2立杆下碗扣间距13下碗扣碗口平面与钢管轴线垂直度14接头的接触弧面与横杆轴心垂直度15横杆两接头接触弧面的轴心线平行度18、立杆上的上碗扣应能上下串动和敏捷转动，不得有卡滞现象；杆件最上端应有防止上碗扣脱落的措施。9、立杆与立杆连接的连接孔处应能插入中12m连接销。10、在碗扣节点上同时安装14个横杆，上碗扣均应能锁紧。11、构配件外观质量要求：钢管应无裂纹、凹陷、锈蚀，不得采纳接长钢管；铸造件外表应光整，不得有砂眼、缩孔、裂纹、浇冒口剩余等缺陷,外表粘砂应去除干净。冲压件不得有毛刺、裂纹、氧化皮等缺陷；焊缝应饱满，焊药去除干净，不得有未焊透

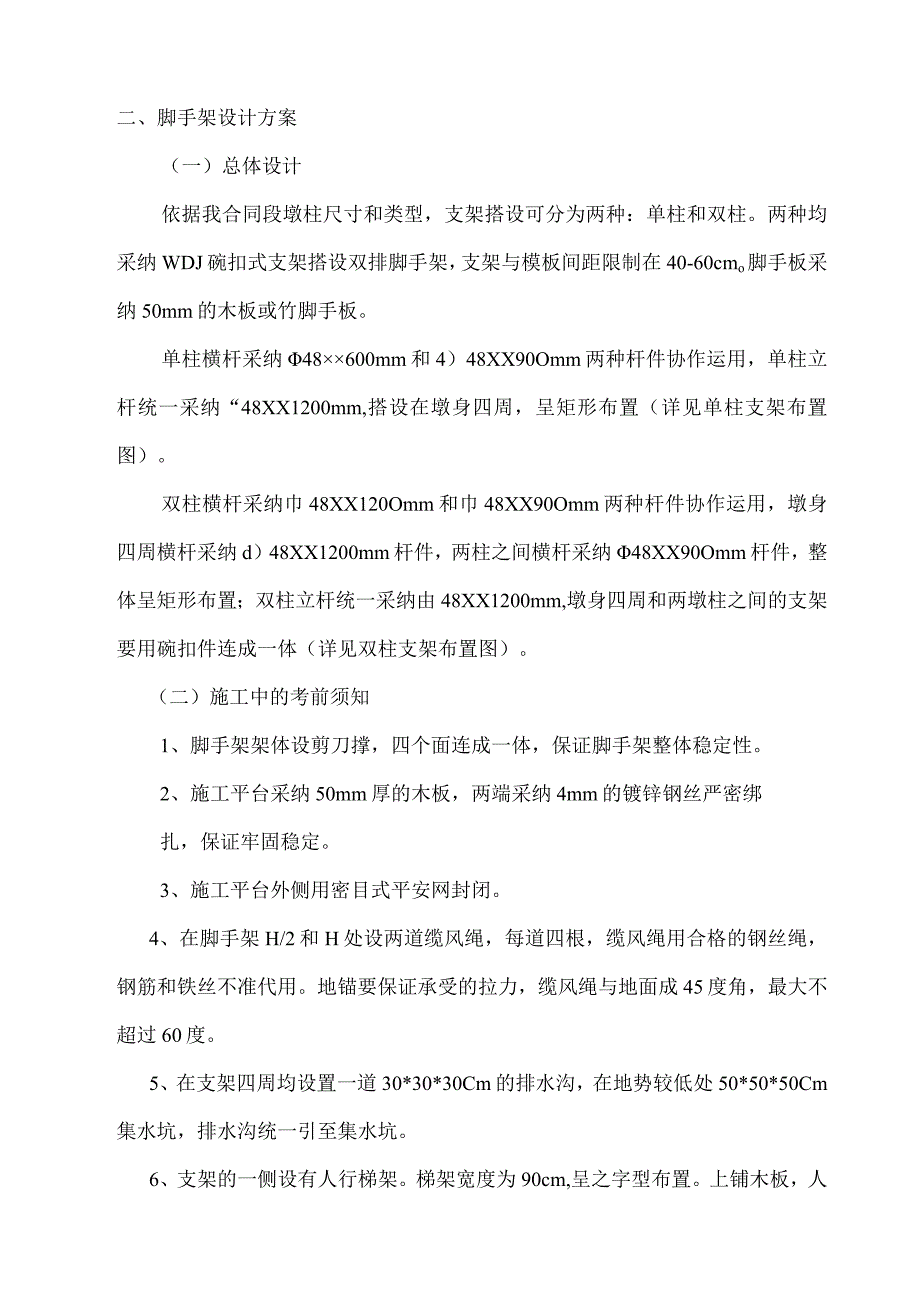

4、、夹砂、咬肉、裂纹等缺陷；构配件防锈漆涂层匀称、牢固。主要构、配件上的生产厂标识应清楚。12、可调底座及可调托撑丝杆与螺母捏合长度不得少于4-5扣，插入立杆内的长度不得小于15OmmO(二)脚手板1、脚手板可采纳木、竹板制作，每块质量不宜大于30kgo2、木脚手板采纳杉木或松木制作，其材质应符合现行国家标准?木构造设计标准？（GBJ5）中11级材质的规定。脚手板厚度不应等于50Tml3、竹脚手板宜采纳由毛竹或楠竹制作的竹串片板、竹笆板。4、脚手板的长度为4-6米。二、脚手架设计方案（一）总体设计依据我合同段墩柱尺寸和类型，支架搭设可分为两种：单柱和双柱。两种均采纳WDJ碗扣式支架搭设双排脚手架
5、，支架与模板间距限制在40-60cmo脚手板采纳50mm的木板或竹脚手板。单柱横杆采纳48600mm和4）48XX90Omm两种杆件协作运用，单柱立杆统一采纳“48XX1200mm,搭设在墩身四周，呈矩形布置（详见单柱支架布置图）。双柱横杆采纳巾48XX120Omm和巾48XX90Omm两种杆件协作运用，墩身四周横杆采纳d）48XX1200mm杆件，两柱之间横杆采纳48XX90Omm杆件，整体呈矩形布置；双柱立杆统一采纳由48XX1200mm,墩身四周和两墩柱之间的支架要用碗扣件连成一体（详见双柱支架布置图）。（二）施工中的考前须知1、脚手架架体设剪刀撑，四个面连成一体，保证脚手架整体稳定性。
6、2、施工平台采纳50mm厚的木板，两端采纳4mm的镀锌钢丝严密绑扎，保证牢固稳定。3、施工平台外侧用密目式平安网封闭。4、在脚手架H/2和H处设两道缆风绳，每道四根，缆风绳用合格的钢丝绳，钢筋和铁丝不准代用。地锚要保证承受的拉力，缆风绳与地面成45度角，最大不超过60度。5、在支架四周均设置一道30*30*30Cm的排水沟，在地势较低处50*50*50Cm集水坑，排水沟统一引至集水坑。6、支架的一侧设有人行梯架。梯架宽度为90cm,呈之字型布置。上铺木板，人行梯架的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm0三、脚手架搭设流程地基处理定线、排放方木立杆定位排放扫地
7、杆直立杆并与扫地杆扣紧装第一步大横杆并与各立杆扣紧安装第一步小横杆装其次步大横杆并与各立杆扣紧安装其次步小横杆架设临时斜撑（安装第三、四大小横杆加设剪刀撑铺设脚手板绑扎防护和挡脚板立挂平安网四、脚手架搭设技术措施1、双排脚手架应依据运用条件及荷载要求选择构造设计尺寸，横杆步距宜选用1.2m,立杆纵向间距可选择不同规格的系列尺寸。2、曲线布置的双排外脚手架组架时，应按曲率要求运用不同长度的内外横杆组架，曲率半径应大于。3、双排外脚手架拐角为直角时，宜采纳横杆干脆组架（图a）；拐角为非直角时，可采纳钢管扣件组架（图b）。(a)横杆组架(b钢管扣件组架4、脚手架首层立杆应采纳不同的长度交织布置，底部
8、横杆(扫地杆)严禁撤除，立杆应配置可调底座首层立杆布置图5、脚手架专用斜杆设置应符合以下规定：斜杆应设置在有纵向及廊道横杆的碗扣节点上；脚手架拐角处及端部必需设置竖向通高斜杆；脚手架高度W20m时，每隔5跨设置一组竖向通高斜杆；脚手架高度大于20m时，每隔3跨设置一组竖向通高斜杆；斜杆必需对称设置。斜杆临时撤除时，应调整斜杆位置，并严格限制同时撤除的根数。6、当采纳钢管扣件做剪刀撑时应符合以下规定：剪刀撑应每步与立杆扣接，扣接点距碗扣节点的距离宜W150mm；当出现不能与立杆扣接的状况时亦可实行与横杆扣接，扣接点应牢固；剪刀撑设置成十字形，剪刀撑水平倾角宜在45。60。之间。脚手架内外排交织布
9、设。7、水平杆的构造应符合以下规定：纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨；纵向水平杆接长宜采纳扣件连接。应符合以下规定：(1)纵向不平杆的对接扣件应交织布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨1;(2)不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；(3)各接头中心至最近主节点的距离不宜大于纵距的1/3；8、脚手板的设置应符合以下规定：作业层脚手板应铺满、铺稳，离开墙面120150mm;木脚手板、竹串片脚手板等，应设置在三根横向水平杆上。当脚手板长度小于2m时，可采纳两根横向水平杆支承，但应将脚手板两端与其牢靠固定，严防倾翻。此三种脚手板的铺设可采纳对接平
10、铺，亦可采纳搭接铺设。脚手板对接平铺时，接头处必需设两根横向水平杆，脚手板外伸长应取13O150mm,两块脚手板外伸长度的和不应大于300mm,脚手板搭接铺设时，接头必需支在横向水平杆上，搭接长度应大于200mm,其伸出横向水平杆的长度不应小于100mm。竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设，且采纳对接平铺，四个角应用直径的镀锌钢丝固定在纵向水平杆上。作业层端部脚手板探头长度应取150mm,其板长两端均应与支承杆(b)脚手板搭接130130/,300牢靠地固定。(a)脚手板对接;脚手板对接、搭接构造9、立杆每根立杆底部应设置底座或垫板。脚手架必需设置纵、横向扫地杆。纵向扫地杆应采纳直
11、角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵向扫地杆下方的立杆上。当产杆根底不在同一高度上时，必需将高处的纵向扫地杆向低处延长两跨与立杆固定，上下差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mmo脚手架底层步距不应大于2m1横向扫地杆；2纵向扫地杆纵、横向扫地杆构造10、人行梯架的施工人行梯架应符合以下规定：(1)人行梯架宜附着外脚手架或建筑物设置；(2)人行梯架宽度不宜小于m,(3)拐弯处应设置平台，其宽度不应小于斜道宽度；(4)人行梯架两侧及平台外围均应设置栏杆及挡脚板。栏杆高度应为,挡脚板高度不应小于180mm；当支架跨度较大
12、时，必需在中间增设固定牢固的横杆。斜道脚手板构造应符合以下规定(1)脚手板横铺时，应在横向水平杆下增设纵向支托杆，纵向支托杆间距不应大于500mm；(2)脚手板顺铺时，接头宜采纳搭接；下面的板头应压住上面的板头，板头的凸棱外宜采纳三角木填顺；(3)人行梯架的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜为2030mm011、在脚手架H/2和H处设两道缆风绳，每道四根。缆风绳用合格的钢丝绳，钢筋和铁丝不准代用。地锚要保证承受的拉力，缆风绳与地面成45度角，最大不超过60度。五、脚手架的搭设1、地基要求支架尽量搭设在已施工在承台上。脚手架须搭设在其他位置时，该位置必需经过整平和压实处理
13、，必要时，可以采纳换填的方法对地基做分层压实处理。并要求设有肯定的排水措施。地基上下差较大时，可利用立杆节点位差调整。土壤地基上的立杆必需采纳可调底座。根底经验收合格后，应上铺上10*10Cm方木在支架四周均设置一道30*30*30Cm的排水沟，在地势较低处设50*50*50Cm集水坑，排水沟统一引至集水坑。2、脚手架的搭设底座和垫板应精确地放置在定位线上；底座的轴心线应与地面垂直。脚手架搭设应按立杆、横杆、斜杆、连墙件的依次逐层搭设，每次上上升度不大于3m。底层水平框架的纵向直线度应WL/200；横杆间水平度应WL/400。脚手架的搭设应分阶段进展，第一阶段的搭底高度一般为46m,搭设后必需
14、经检查验收前方可正式投入运用。脚手架全高的垂直度应小于L/500；最大允许偏差应小于100mm。作业层设置应符合以下要求：a必需满铺脚手板，外侧应设挡脚板及护身栏杆；b护身栏杆可用横杆在立杆的和的碗扣接头处搭设两道；c作业层下的水平平安网应按?平安技术标准?规定设置。3、人行架梯设置在脚手架一侧，呈折线布置。宜设置在尺寸为180Cm的脚手架框架内，梯子的宽度为90cm。人行梯架应铺设脚手板和设置扶手。O : OOO五、检查与验收1、进入现场的碗扣架构配件应具备以下证明资料：主要构配件应有产品标识及产品质量合格证供应商应配套供应管材、零件、铸件、冲压件等材质、产品性能检验报告。2、构配件进场质量
15、检查的重点：钢管管壁厚度；焊接质量；外观质量；可调底座和可调托撑丝杆直径、与螺母协作间隙及材质。3、脚手架搭设质量应按阶段进展检验：首段以高度为6m进展第一阶段（搭底阶段）的检查与验收；架体在搭设中随时进展检查；到达设计高度后进展全面的检查与验收；遇6级以上大风、大雨、大雪后特别状况的检查；停工超过一个月复原运用前。4、对整体脚手架应重点检查以下内容：保证架体几何不变性的剪刀撑、缆风绳等设置是否完善;根底是否有不匀称沉降，立杆底座与根底面的接触有无松动或悬空状况；立杆上碗扣是否牢靠锁紧；立杆连接销是否安装、斜杆扣接点是否符合要求、扣件拧紧程度；5、施工荷载是否集中堆放，不得超载。严禁将模板、输送碎管固定在脚手架上。6、脚手架不得随意改动方案，不得随意削减杆件、扣件等。7、在六级以上大风、大雨雪等恶劣天气下不得进展脚手架作业，雨雪后上架前应加设防滑措施。8、外挂平安网应与架子拉平，两网接头严密，网边要与脚手架严密
