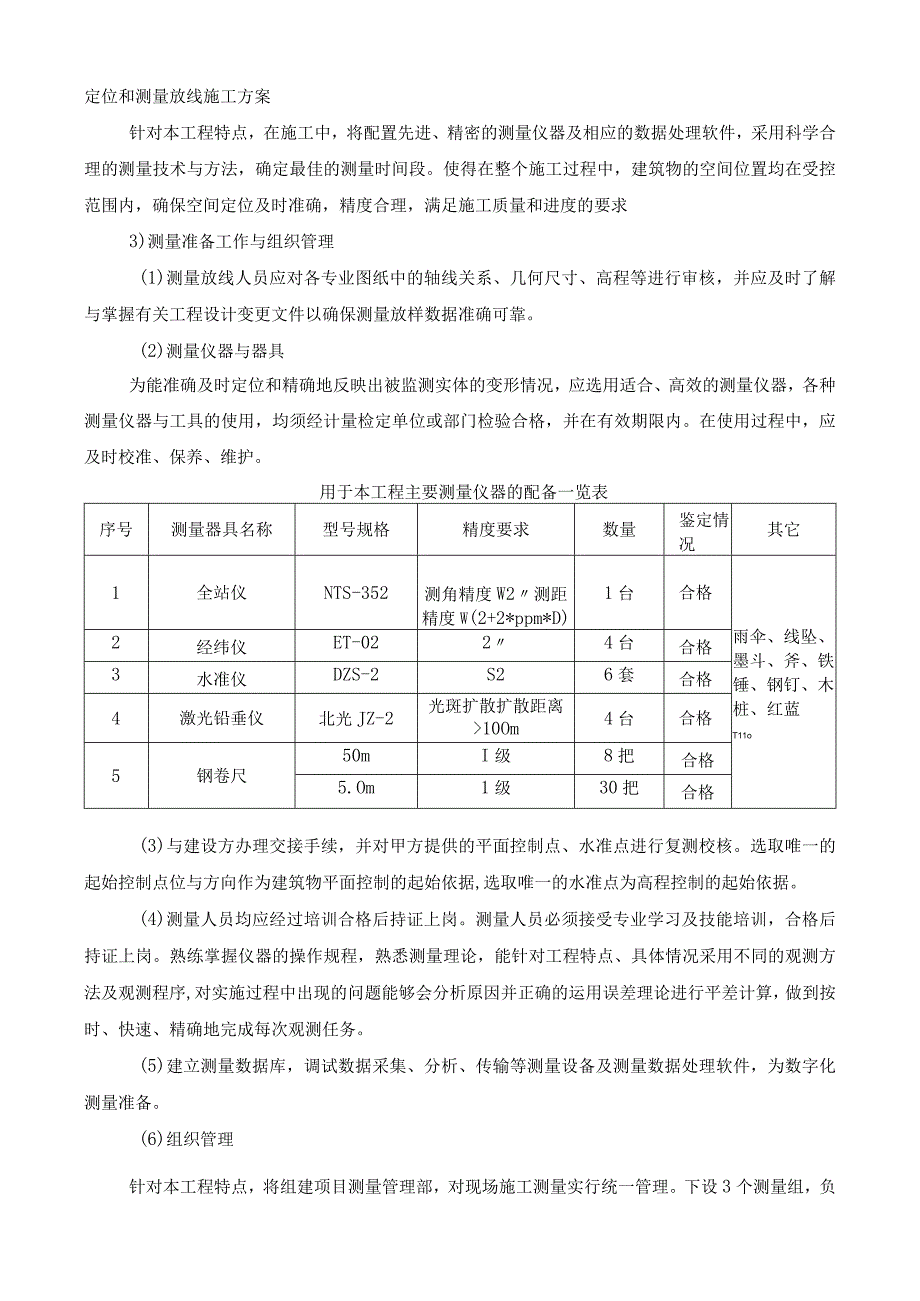

定位和测量放线施工方案.docx_第1页
第1页 / 共7页

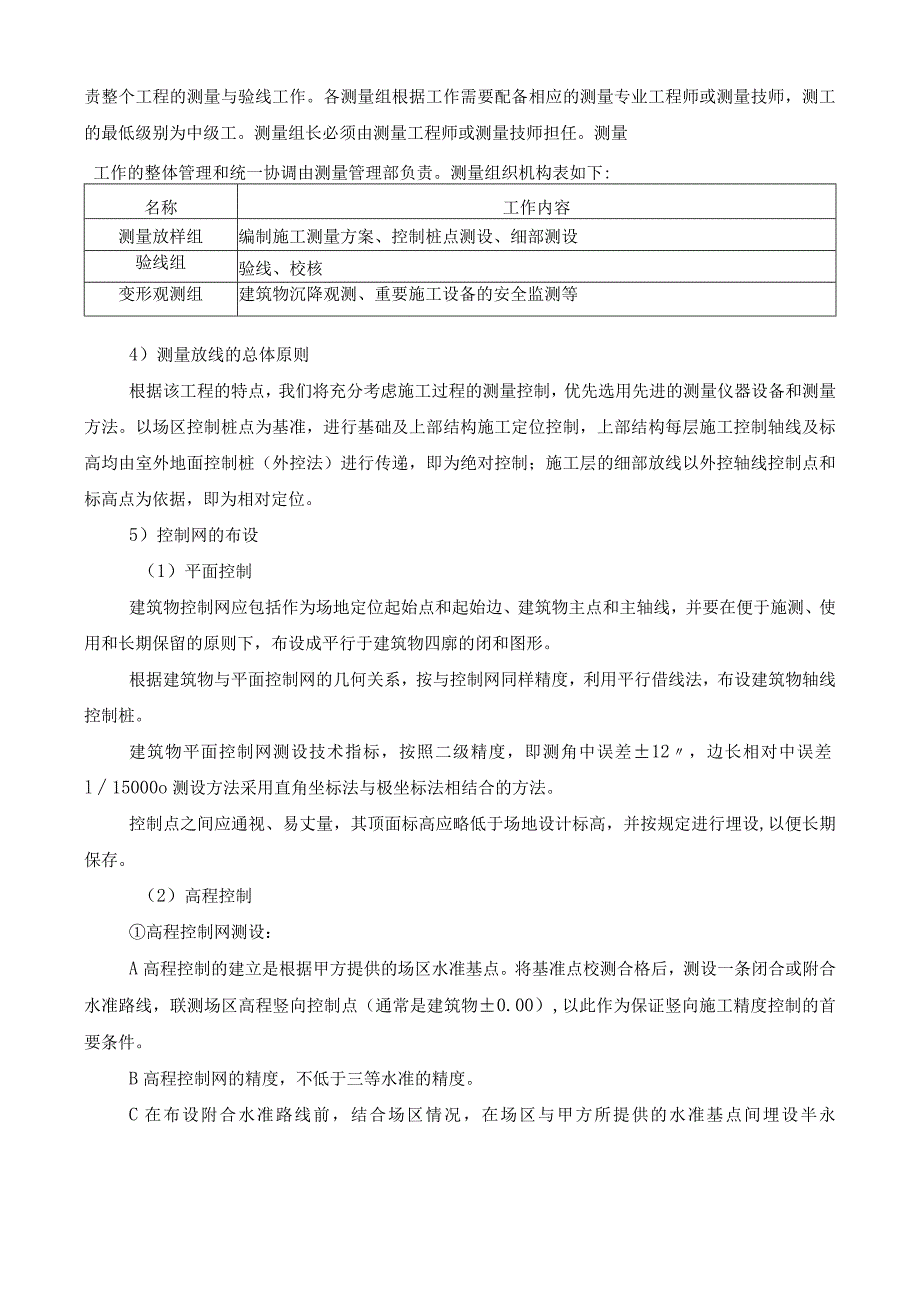

定位和测量放线施工方案.docx_第2页
第2页 / 共7页
定位和测量放线施工方案.docx_第3页
第3页 / 共7页
定位和测量放线施工方案.docx_第4页
第4页 / 共7页
定位和测量放线施工方案.docx_第5页
第5页 / 共7页
定位和测量放线施工方案.docx_第6页
第6页 / 共7页
定位和测量放线施工方案.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《定位和测量放线施工方案.docx》由会员分享,可在线阅读,更多相关《定位和测量放线施工方案.docx(7页珍藏版)》请在第壹文秘上搜索。

1、定位和测量放线施工方案针对本工程特点,在施工中,将配置先进、精密的测量仪器及相应的数据处理软件,采用科学合理的测量技术与方法,确定最佳的测量时间段。使得在整个施工过程中,建筑物的空间位置均在受控范围内,确保空间定位及时准确,精度合理,满足施工质量和进度的要求3)测量准备工作与组织管理(1)测量放线人员应对各专业图纸中的轴线关系、几何尺寸、高程等进行审核,并应及时了解与掌握有关工程设计变更文件以确保测量放样数据准确可靠。(2)测量仪器与器具为能准确及时定位和精确地反映出被监测实体的变形情况,应选用适合、高效的测量仪器,各种测量仪器与工具的使用,均须经计量检定单位或部门检验合格,并在有效期限内。在

2、使用过程中,应及时校准、保养、维护。用于本工程主要测量仪器的配备一览表序号测量器具名称型号规格精度要求数量鉴定情况其它1全站仪NTS-352测角精度W2测距精度W(2+2*ppm*D)1台合格雨伞、线坠、墨斗、斧、铁锤、钢钉、木桩、红蓝T11o2经纬仪ET-0224台合格3水准仪DZS-2S26套合格4激光铅垂仪北光JZ-2光斑扩散扩散距离10Om4台合格5钢卷尺50mI级8把合格5.Om1级30把合格(3)与建设方办理交接手续,并对甲方提供的平面控制点、水准点进行复测校核。选取唯一的起始控制点位与方向作为建筑物平面控制的起始依据,选取唯一的水准点为高程控制的起始依据。(4)测量人员均应经过培

3、训合格后持证上岗。测量人员必须接受专业学习及技能培训,合格后持证上岗。熟练掌握仪器的操作规程,熟悉测量理论,能针对工程特点、具体情况采用不同的观测方法及观测程序,对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算,做到按时、快速、精确地完成每次观测任务。(5)建立测量数据库,调试数据采集、分析、传输等测量设备及测量数据处理软件,为数字化测量准备。(6)组织管理针对本工程特点,将组建项目测量管理部,对现场施工测量实行统一管理。下设3个测量组,负责整个工程的测量与验线工作。各测量组根据工作需要配备相应的测量专业工程师或测量技师,测工的最低级别为中级工。测量组长必须由测量工程师或测

4、量技师担任。测量工作的整体管理和统一协调由测量管理部负责。测量组织机构表如下:名称工作内容测量放样组编制施工测量方案、控制桩点测设、细部测设验线组验线、校核变形观测组建筑物沉降观测、重要施工设备的安全监测等4)测量放线的总体原则根据该工程的特点,我们将充分考虑施工过程的测量控制,优先选用先进的测量仪器设备和测量方法。以场区控制桩点为基准,进行基础及上部结构施工定位控制,上部结构每层施工控制轴线及标高均由室外地面控制桩(外控法)进行传递,即为绝对控制;施工层的细部放线以外控轴线控制点和标高点为依据,即为相对定位。5)控制网的布设(1)平面控制建筑物控制网应包括作为场地定位起始点和起始边、建筑物主

5、点和主轴线,并要在便于施测、使用和长期保留的原则下,布设成平行于建筑物四廓的闭和图形。根据建筑物与平面控制网的几何关系,按与控制网同样精度,利用平行借线法,布设建筑物轴线控制桩。建筑物平面控制网测设技术指标,按照二级精度,即测角中误差12,边长相对中误差l15000o测设方法采用直角坐标法与极坐标法相结合的方法。控制点之间应通视、易丈量,其顶面标高应略低于场地设计标高,并按规定进行埋设,以便长期保存。(2)高程控制高程控制网测设:A高程控制的建立是根据甲方提供的场区水准基点。将基准点校测合格后,测设一条闭合或附合水准路线,联测场区高程竖向控制点(通常是建筑物0.00),以此作为保证竖向施工精度

6、控制的首要条件。B高程控制网的精度,不低于三等水准的精度。C在布设附合水准路线前,结合场区情况,在场区与甲方所提供的水准基点间埋设半永久性高程点,埋设2个月后,再进行联测,测出场区半永久性水准点的高程,该点也可作为以后沉降观测的基准点。d.场区内至少应有二个水准点,水准点距离回填土边线应不小于15米。高程的传递:在第一层墙体浇筑好后,从下面的已有标高点(通常是1米线)向上用钢尺沿墙身量距。A.标高的竖向传递,应用钢尺从首层起始高程点竖直量取。钢尺需加拉力、尺长、温度三差改正。B.选择三个内控点分别向上传递,标高的允许误差见下表:高度(In)允许误差(mm)每层315V总高W3010C.施工层先

7、校测首层传递上来的三个标高点,当误差小于3mm时,以其平均点引测水平线。抄平时,应尽量将水准仪安置在测点范围的中心位置,并进行一次精密定平,水平线标高的允许误差为3mm。高程控制桩点应保证建筑物分段施工时,均能够在水准仪有效视线范围内提供两个控制点,以作校准对不稳定或易受施工影响的点位应及时复测,掌握桩位的变动情况,进行必要的调整。高程引测宜尽先采用附合或闭合的水准测量,条件受限时也可用往返测水准测量,技术指标按照水准测量三等求,即附合差、环闭合差或往返较差不过:12rn互(L一附合或闭合路线长取至O.01km)O点位应选在土质稳定、便于施测使能长期保存的地方,桩点要妥善保护。测法 法的 要

8、应超度,用、不小 高下板, 角上控制桩点采用混凝土桩,底部规格于0.6m0.6m,桩顶标高为场地设计标0.3m,顶部预埋100nmlXlOOlnmX6mm钢点位中心镶嵌6Imm铜芯,在桩顶面的设水准点,水准点高出钢板5Iomm,控制桩四周用钢管做1500X1500的防护栏和醒目的标记,确保桩点不被压盖、碾轧、扰动。桩点标识:所有控制桩点均设标识牌,牌中注明桩点的名称、精度等级、点号、数据及管理责任人。6)施工测量放线(1)建筑物定位放线与基础施工测量工程定位施工测量A定位依据香城荣韵一期工程图纸和测绘院给定控制定位桩(此工作需要建设单位与测绘院提供有关支持)。B准备工作室内工作:根据给定的控制

9、桩位坐标及高程与图纸建筑标注的角点坐标和高程,仔细计算给定数据是否满足要求,是否存在矛盾,若有矛盾必须立即向建设单位和测绘部门进行反馈。必须保证工程定位数据正确。室外工作根据给定的控制桩位坐标及高程与图纸建筑标注的角点坐标和高程,采用直角坐标法和角度交回法进行建筑角点的定位。C定位验线项目部完成工程定位测设后,要先进行内部验线,经复测符合要求后,向建设单位和监理单位进行报验,由建设单位和监理单位组织进行查验,经查验测设符合要求后,可进行轴线等细部测设。基础施工测量A建筑物平面轴线控制桩应根据控制网进行测设,并要在便于施测和使用的原则下,通过控制主要轴线端点方式进行布设。将轴线投测到垫层上,经校

10、测合格后,再进行细部放样。B建筑物平面轴线控制桩测设技术指标,按照二级精度,即测角中误差12,边长相对中误差l15000oC测设方法采用直角坐标法与极坐标法相结合的方法。D高程引测宜尽先采用附合或闭合测法的水准测量,条件受限时也可用往返测法的水准测量,技术指标按照水准测量四等要求,即附合差、环闭合差或往返校差不应超过:20mm兀(L一附合或闭合路线长度,取至0.0Ikm)OE当基础完成后,进行一次轴线及标高的复查,尽量将误差消减在0.000以下。(2)结构施工测量轴线的竖向投测采用经纬仪外置投测法(条件困难时也可用吊线坠法)的控制方法。A精确测量各控制点之间的距离和夹角度数。B当投测至施工层时

11、,应先校核投测的轴线是否闭合,如闭合差在允许范围内,就进行细部轴线测设,否则返工重新投测。建筑总高度(三)的铅垂度允许误差为3H/10000,且不大于:每层3mm总高H30m5mm30mH60m10mm细部放样楼面各投测点确定后,就可进行各细部的定位放线工作。各部位放线的允许误差应符合如下规定:项目允许误差(mm)外廓主轴线长度(L)L30m530mL60m1060mL15细部轴线2墙、梁、柱边线3门窗洞口线3标高的竖向传递A采用钢尺竖直传递,水准仪观测的方法,或全站仪三角高程测量的方法。建筑总高度(三)允许误差为3H/10000,且不大于:每层3mm总高H30m5mm30mH60m10mm采

12、用钢尺进行竖向传递时,应对其进行温度、拉力的修正。B施工层抄平前,应先校测首层传递上来的三个标高点,当校差小于3mm时,以其平均值引测水平线。如超限,则返工重新量取。C抄平时,尽量将水准仪安置在测点范围的中心位置,并进行一次精密定平,水平线标高允许误差为3mm。D在现浇混凝土结构中,墙钢筋绑扎完成后,应在竖向主筋上测设标高点,并用油漆标注,作为支模与浇筑混凝土的依据。E剪力墙墙面支模后,应用经纬仪校测模板竖直度。F当施工层结构立面完后应将一定标高水平线用墨线标定于四周内墙墙身上。(3)装饰工程、设备安装工程施工测量该项施工测量应以建筑物的结构控制线为依据,在结构施工中,应按照设备安装工程的精度

13、要求,将所需控制点线弹划在已经施工完毕的地面、墙面、顶板、门窗洞口等处。屋面施工测量在屋面四周测设水平控制线及各向流水坡度控制线。电梯和管道安装测量A直升电梯在安装前要做好如下测量工作:在结构施工中,从电梯井底层开始,以结构控制线为准及时测量每层电梯井净尺寸,保证符合设计要求。检查电梯井中心竖向偏差并绘制电梯井两方向纵剖面图,并提供最新净空尺寸。测设电梯井轨道中心位置,并用钢丝固定,各条铅垂线固定后,应分别丈量铅垂线间距离,两铅垂线相互偏差(全高)应小于InIn1,铅垂线的精度应高于O.7mm5m.每层弹IooCnI水平控制线。每层门套两边弹两条竖直线,其精度应高于1/3000,并保证电梯门坎

14、与门前地面水平度一致。B管道安装前要检查穿墙、穿层孔洞位置是否符合设计要求,以结构控制线为依据,进行管道的安装。7)验线工作测量验线人员应按施工组织设计施工进度的安排,结合施工测量方案准确及时地做好各阶段的测量验收工作,紧密配合施工生产。在整个测量过程中应认真贯彻落实项目管理运行程序、质量管理组织体系及质量过程控制。(1)验线工作由政府规划部门、监理和施工单位的主管部门验线三级组成。建筑物位置、建筑高度等纳入城市规划管理的项目由规划部门负责;施工、安装测量控制的重点部位和关键环节由监理单位负责;施工、安装测量控制的常规验线由施工单位负责。相互重叠的各级验线工作应尽可能的同步进行,以缩短工作时间

15、。(2)验线工作与放线工作要做到人员、仪器和测量方法三分开,独立进行。验线的精度要高于放线。严禁验线与放线同时进行。在施工工序安排上要给验线留出必要的时间,严禁不经验线就擅自施工的现象发生。验线工作按精度级别和难易程度由专业验线组和质检员分别负责。(3)验线成果与放线成果之间误差的处理:若“AVl/限差”时,评为优;若“略小于或等于拒限差”时,评为合格(取两者的平均值);若“也限差”时,为不合格(不予验收或返工)。8)竣工测量(1)在汇总工程的各单项竣工图的基础上进行竣工测量与竣工现状总图的编绘。竣工测量应利用场区平面与高程控制网点进行,按实测数据展绘编制成图。界址点、具有表示范围的永久性围墙角应按实际位置测绘并注明坐标与高程。竣工现状总图还包括室外地上、地下各种管线(如:给水、雨污水、热力、电力、电讯等)、
