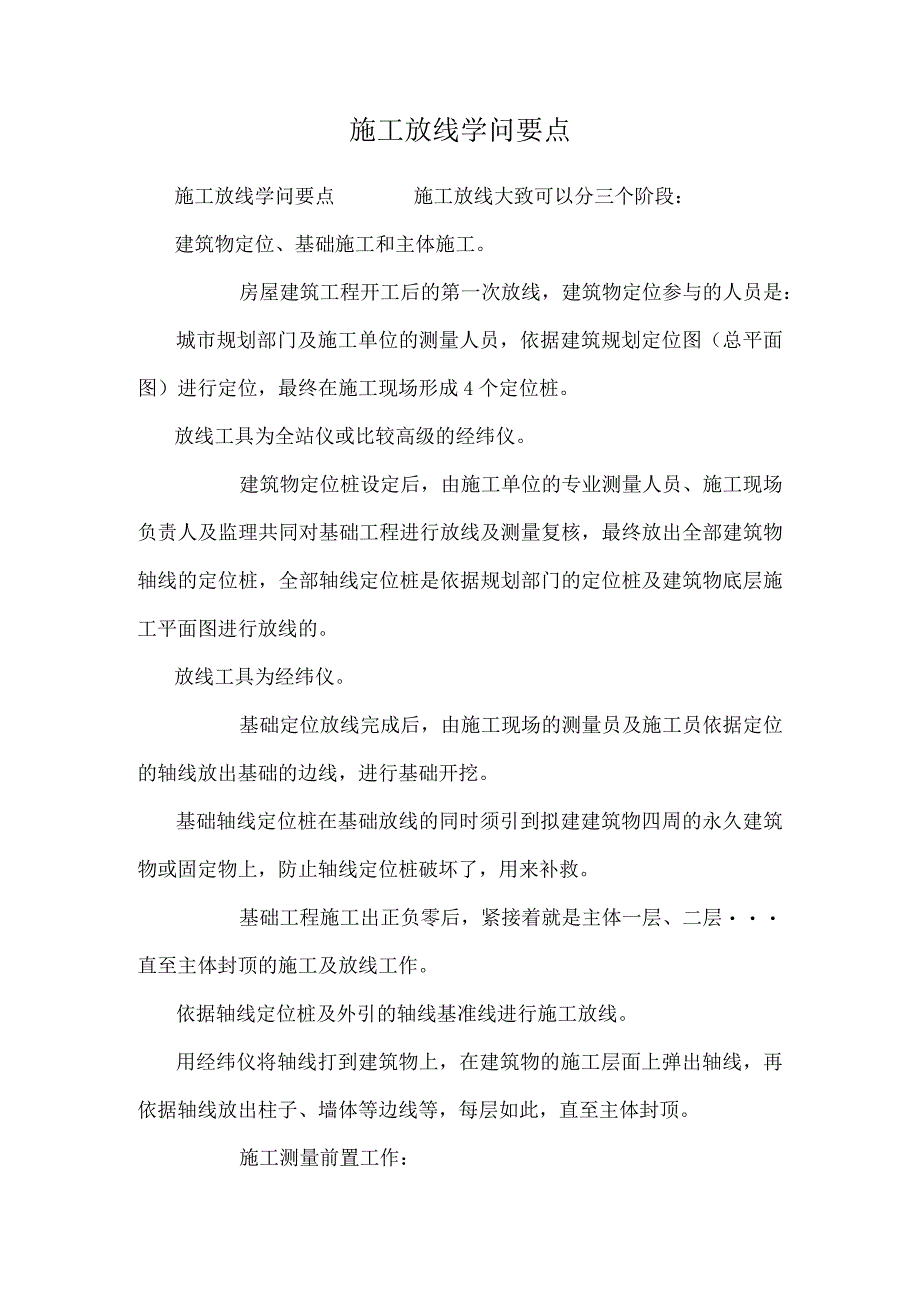

1、施工放线学问要点施工放线学问要点施工放线大致可以分三个阶段：建筑物定位、基础施工和主体施工。房屋建筑工程开工后的第一次放线，建筑物定位参与的人员是：城市规划部门及施工单位的测量人员，依据建筑规划定位图（总平面图）进行定位，最终在施工现场形成4个定位桩。放线工具为全站仪或比较高级的经纬仪。建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核，最终放出全部建筑物轴线的定位桩，全部轴线定位桩是依据规划部门的定位桩及建筑物底层施工平面图进行放线的。放线工具为经纬仪。基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线，进行基础开挖。基

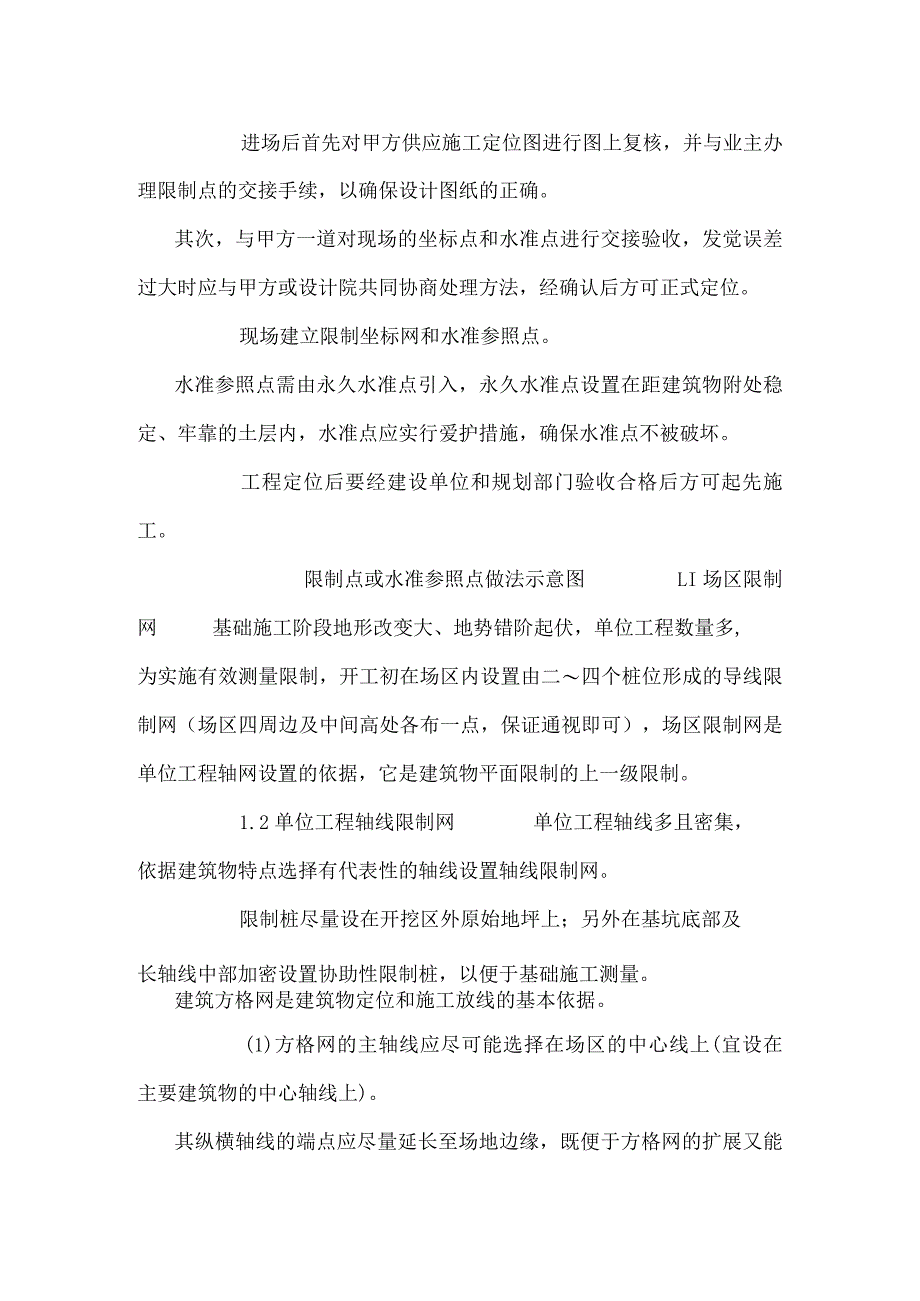

2、础轴线定位桩在基础放线的同时须引到拟建建筑物四周的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。基础工程施工出正负零后，紧接着就是主体一层、二层直至主体封顶的施工及放线工作。依据轴线定位桩及外引的轴线基准线进行施工放线。用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再依据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶。施工测量前置工作：进场后首先对甲方供应施工定位图进行图上复核，并与业主办理限制点的交接手续，以确保设计图纸的正确。其次，与甲方一道对现场的坐标点和水准点进行交接验收，发觉误差过大时应与甲方或设计院共同协商处理方法，经确认后方可正式定位。现场建立限制坐标网和
3、水准参照点。水准参照点需由永久水准点引入，永久水准点设置在距建筑物附处稳定、牢靠的土层内，水准点应实行爱护措施，确保水准点不被破坏。工程定位后要经建设单位和规划部门验收合格后方可起先施工。限制点或水准参照点做法示意图LI场区限制网基础施工阶段地形改变大、地势错阶起伏，单位工程数量多,为实施有效测量限制，开工初在场区内设置由二四个桩位形成的导线限制网（场区四周边及中间高处各布一点，保证通视即可），场区限制网是单位工程轴网设置的依据，它是建筑物平面限制的上一级限制。1.2单位工程轴线限制网单位工程轴线多且密集，依据建筑物特点选择有代表性的轴线设置轴线限制网。限制桩尽量设在开挖区外原始地坪上；另外在

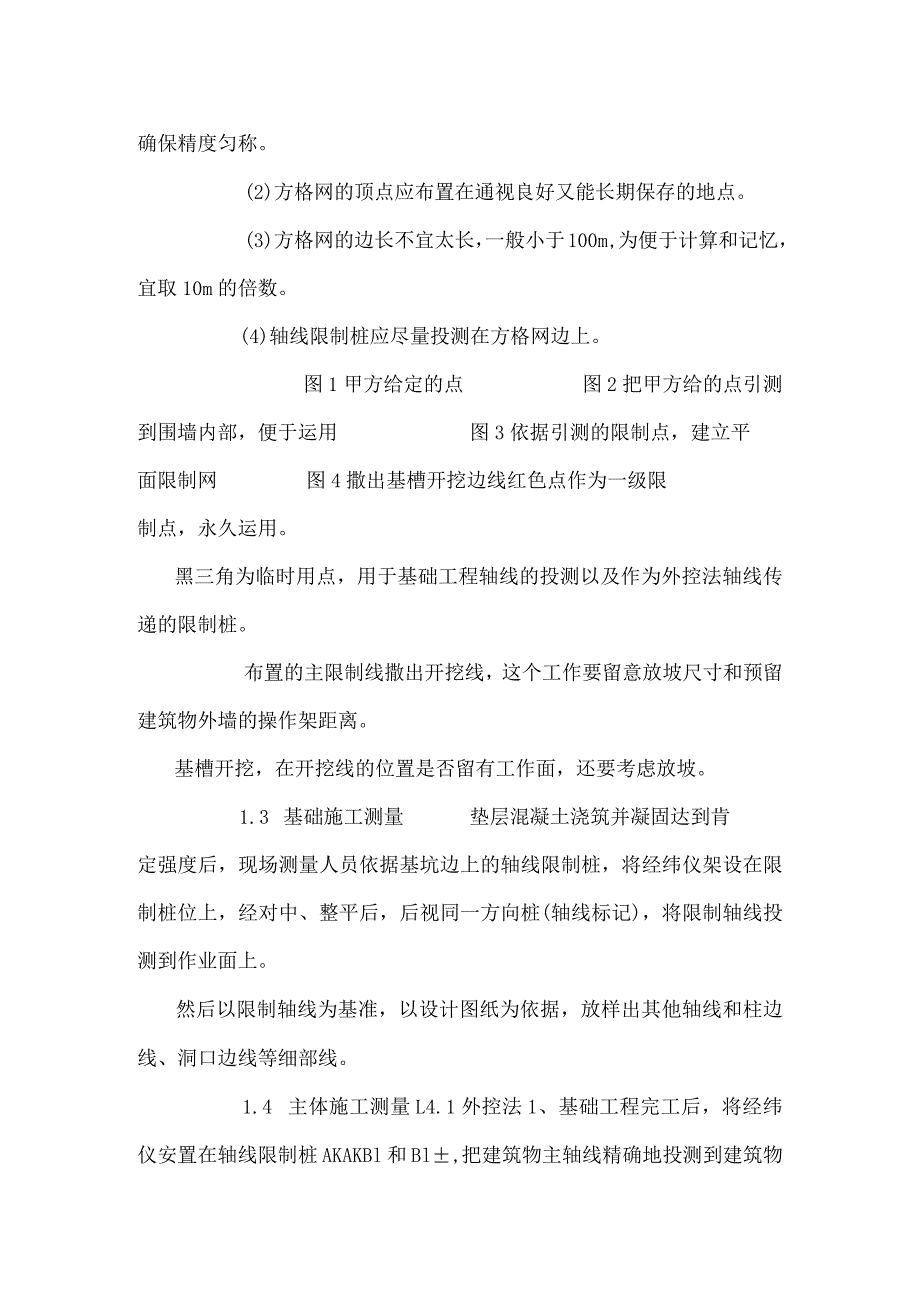

4、基坑底部及长轴线中部加密设置协助性限制桩，以便于基础施工测量。建筑方格网是建筑物定位和施工放线的基本依据。(1)方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。其纵横轴线的端点应尽量延长至场地边缘，既便于方格网的扩展又能确保精度匀称。(2)方格网的顶点应布置在通视良好又能长期保存的地点。(3)方格网的边长不宜太长，一般小于100m,为便于计算和记忆，宜取10m的倍数。(4)轴线限制桩应尽量投测在方格网边上。图1甲方给定的点图2把甲方给的点引测到围墙内部，便于运用图3依据引测的限制点，建立平面限制网图4撒出基槽开挖边线红色点作为一级限制点，永久运用。黑三角为临时用点，
5、用于基础工程轴线的投测以及作为外控法轴线传递的限制桩。布置的主限制线撒出开挖线，这个工作要留意放坡尺寸和预留建筑物外墙的操作架距离。基槽开挖，在开挖线的位置是否留有工作面，还要考虑放坡。1.3 基础施工测量垫层混凝土浇筑并凝固达到肯定强度后，现场测量人员依据基坑边上的轴线限制桩，将经纬仪架设在限制桩位上，经对中、整平后，后视同一方向桩(轴线标记)，将限制轴线投测到作业面上。然后以限制轴线为基准，以设计图纸为依据，放样出其他轴线和柱边线、洞口边线等细部线。1.4 主体施工测量L4.1外控法1、基础工程完工后，将经纬仪安置在轴线限制桩AKAKBl和Bl,把建筑物主轴线精确地投测到建筑物的底部，并设
6、立标记，如图6中的al、al、bl和bl,以供下一步施工与向上投测之用。2、向上投测中心线随着楼层不断上升，要逐层将轴线向上传递，如图6所示,将经纬仪安置在中心轴线限制桩Al、Al、Bl和Bl上，严格整平仪器，用望远镜瞄准建筑物底部已标出的轴线al、al、bl和bl点，用盘左和盘右分别向上投测到每层楼板上，如图6中的a2、a2等3、校核无误后采纳外控点定出全部轴线、构件外框位置。1.4.2内控法内控法是在建筑物内0.000平面设置轴线限制点，并预埋标记，以后在各层楼板相应位置上预留100mml00mm的传递孔，在轴线限制点上干脆采纳吊线坠法或激光铅垂仪法，通过预留孔将其点位垂直投测到任一楼层。
7、在基础施工完毕后，在0.000首层平面上，适当位置设置与轴线平行的协助轴线。协助轴线距轴线50080OmnI为宜，并在协助轴线交点或端点处埋设标记。如图7示。图7内控法轴线限制点的设置1、激光铅垂仪投测1)投测基准点之前支配施工人员把测量孔部位的混凝土清理干净，然后在一层的基准点上架设垂准仪。通过限制点，采纳铅垂仪传递基准点。架设垂准仪时，必需反复地进行整平及对中调整，以便提高投测精度。确认无误后，分别在各楼层的楼面上测量孔位置处把激光接收靶放在楼面上定点，再用墨斗线精确地弹一个十字架。十字架的交点为基准点。如下图：图9内控点竖向投测示意图2)内控点竖向投测操作方法：(1)将激光经纬仪架设在首
8、层楼面基准点，调平后，接通电源射出激光束。通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。激光接收靶由3003005mm厚有机玻璃制作而成，接收靶上由不同半径的同心圆及正交坐标线组成。接收靶示意图通过顺时针转动望远镜360度，检查激光束的误差轨迹。如轨迹在允许限差内，则轨迹圆心为所投轴线点。通过移动激光靶，使激光靶的圆心与轨迹圆心同心，后固定激光靶。在进行限制点传递时，用对讲机通信联络。全部轴线限制点投测到楼层完成后，用全站仪及钢尺对限制轴线进行角度、距离校核，结果达到规范或设计要求后，进行下道工序。2、主控线弹设1）基准点投射完后，在各楼层的相邻两个测量孔位置做一个与测量通视孔相同
9、大小的聚苯板塞入孔中，聚苯板保持与楼层面平。2）依据从前做好的十字线交出墨线交点，再把全站仪架在墨线交点上对每个基准点进行复查，对出现的误差进行合理适当的安排。3）基准点复核无误后，用全站仪或经纬仪操作进行连线工作。先将仪器架在测量孔上并进行对中、整平调整，使仪器在水平状态下完全对准基准点。4）仪器架设好后，把目镜聚焦到与所架仪器基准点相对应的另一基准点上，调整清晰目镜中的十字光圈并对中基准点，锁死仪器方向。再用红蓝铅笔及墨斗协作全站仪或经纬仪把两个基准点用一条直线连接起来。5）在第一次调整测量之后，必需旋转180度再进行复测,如有误差要取中间值。同样方法对其它几条主限制线进行连接弹设。2、吊
10、线坠法吊线坠法是利用钢丝悬挂重锤球的方法，进行轴线竖向投测。这种方法一般用于高度在50-100m的高层建筑施工中，锤球的重量约为1020kg,钢丝的直径约为0.50.8mm。投测方法如下：图10吊线坠法投测轴线如图10所示，在预留孔上面安置十字架，挂上锤球，对准首层预埋标记。当锤球线静止时，固定十字架，并在预留孔四周作出标记，作为以后复原轴线及放样的依据。此时，十字架中心即为轴线限制点在该楼面上的投测点。用吊线坠法实测时，要实行一些必要措施，如用铅直的塑料管套着坠线或将锤球沉醉于油中，以削减摇摆。其次篇高程测量运用甲方给定的水准点之前应细致校核，如超出允许偏差应查明缘由并刚好报有关部门。水准点
11、的增设原则：相隔距离一般为150200米。增设水准点应与设计单位交的水准点闭合，闭合差不得超限。图11水准点引测水准点应设于坚实、不下沉、不碰动的地物上或永久性建筑物的坚固处。亦可设置于外加爱护的深埋木桩或混凝土桩上，并做出明显标记。水准点应每月复核一次，对怀疑被移动的水准点应在复测校核后方可运用。2.1基础阶段高程测量干脆用水准仪由地面上高程限制点进行引测。要留意标高的限制，留意不要超挖，基槽较深就要一步一步传递,可以在基坑边上测出标高，这样每次你可从今位置用钢尺检查，开挖还要留意的是就是积水坑和电梯井的限制。图120.000以下标高传递示意图2.2主体阶段结构施工时，在首层施工完后，将高程
12、限制点引至外壁无遮挡的柱身上，或在楼梯间，随着结构上升，用50m钢卷尺将高程向上传递。当传递高度超过钢尺整尺长时，应另设一道标高起始线。楼层内用水准仪将标高转至各相关构件上。放线的目的就是为了施工限制，操作而用，主要是施工限制线。标高线一般采纳建筑50线，主要限制层高，在支顶板时上层钢筋上要用，拉线检查模板高度和平整度，起拱范围，下层打好的墙面,拆模后要抄测建筑50线，也可以限制顶板模板、板厚等。上部结构施工时每个单体建筑物高程引测基点设置数目不得少于三个，结构每施工五层，高程点由测量工程师进行一次标定。正常施工阶段应保证每加载一次施测一次；主体结构竣工后每月观测一次；暴雨后观测一次；工程竣工
13、交付业主运用前还需与业主共同观测一次后向业主进行沉降点的移交。3.1观测方法每次观测按固定后视点、观测路途进行，前后视距尽量相等，视距大约15m,以削减仪器误差影响。图13沉降观测示意图观测时间宜选择天气晴好的早晨或傍晚。每次观测结束后，对观测成果逐点进行核对，依据本次所测高程与首次所测高程之差计算出沉降量并将每次观测日期、建筑荷载状况标注清晰，画出时间与沉降量、荷载的关系曲线图。测量工程师必需将每次观测结果刚好向项目技术负责人、监理工程师进行汇报；若出现明显沉降量的改变或不匀称沉降时，项目技术负责人还应刚好与设计、勘察部门联系，确定进一步观测的方案。图14沉降点实例建筑物垂直度限制主要依靠建筑物角柱或外墙模板，要求合模期间进行复查，主要用吊线坠的方法。拆模后用经纬仪检测，如下图
