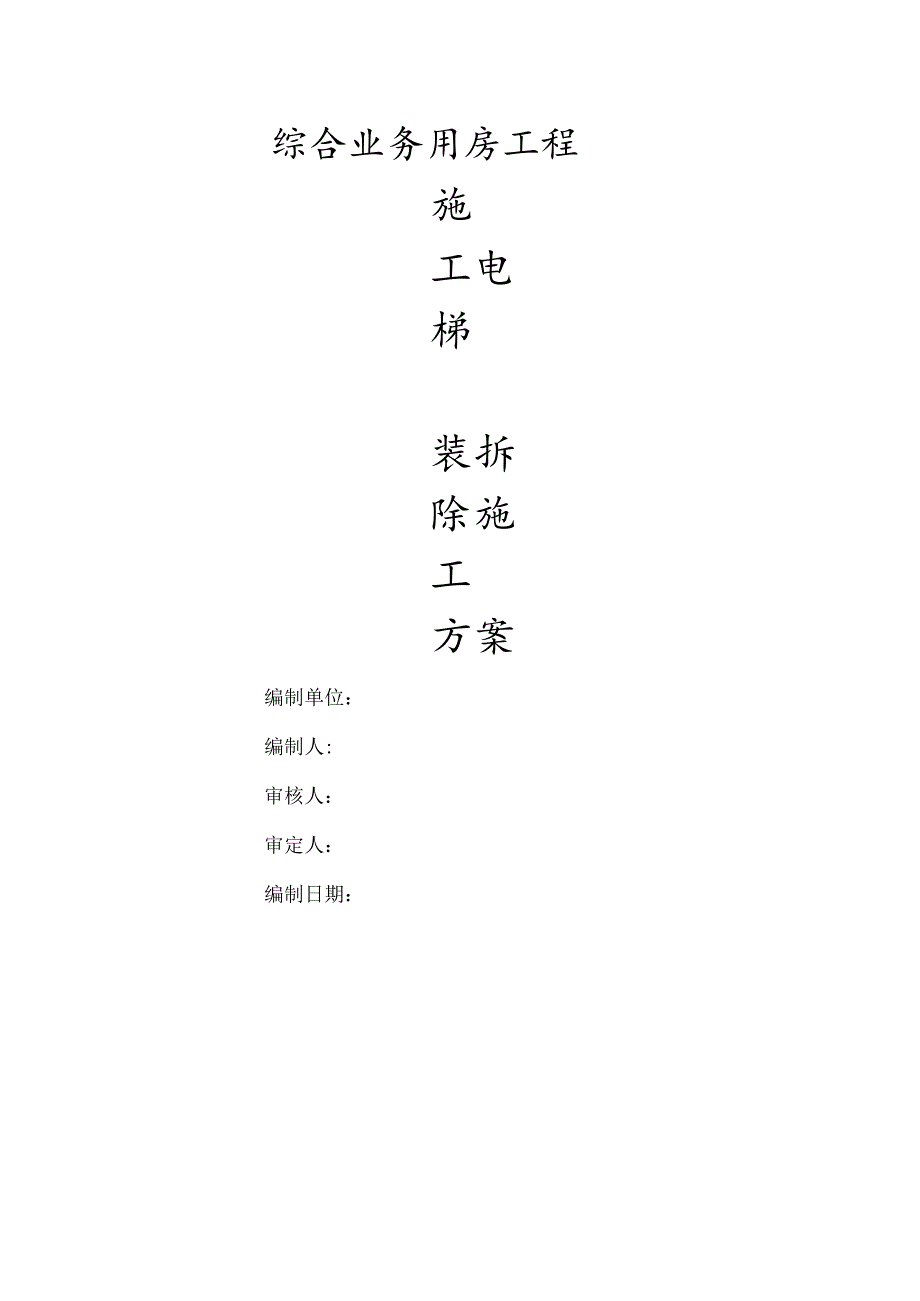

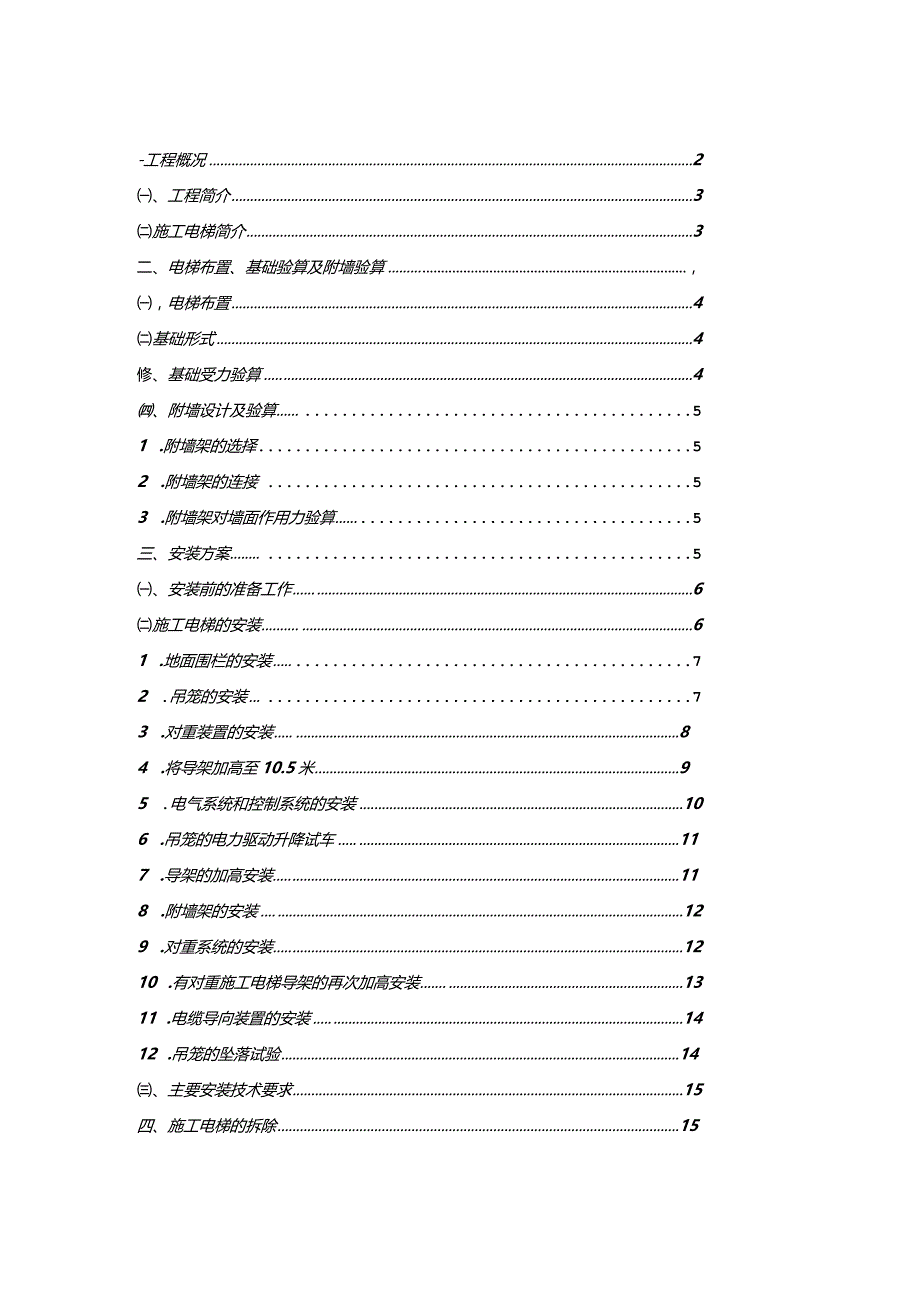

1、综合业务用房工程施工电梯装拆除施工方案编制单位：编制人:审核人：审定人：编制日期：-工程概况2、工程简介3施工电梯简介3二、电梯布置、基础验算及附墙验算，电梯布置4基础形式4修、基础受力验算4、附墙设计及验算51 .附墙架的选择52 .附墙架的连接53 .附墙架对墙面作用力验算5三、安装方案5、安装前的准备工作6施工电梯的安装61 .地面围栏的安装72 .吊笼的安装73 .对重装置的安装84 .将导架加高至10.5米95 .电气系统和控制系统的安装106 .吊笼的电力驱动升降试车117 .导架的加高安装118 .附墙架的安装129 .对重系统的安装1210 .有对重施工电梯导架的再次加高安装1

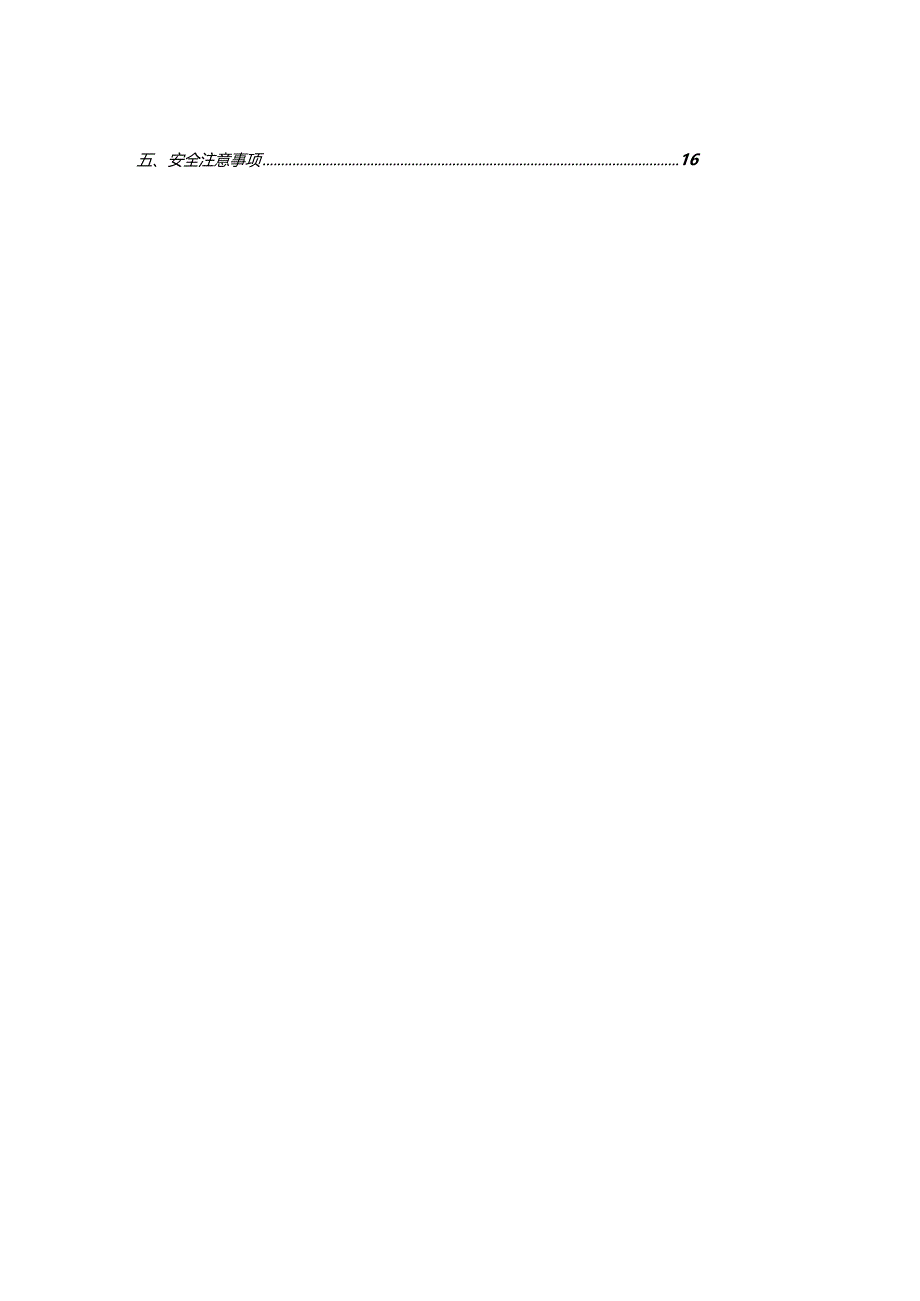

2、311 .电缆导向装置的安装1412 .吊笼的坠落试验14、主要安装技术要求15四、施工电梯的拆除15五、安全注意事项16一、工程概况、工程简介本工程为XX丰泽国税局业务综合用房，位于XX刺桐路西侧与湖心街中段南侧交接处。建设单位为XXX国税局，设计单位：XX华侨大学设计院，地质勘探单位为：XX水电工程勘察院，监理单位：XX工程咨询监理有限公司，施工单位：XXX建设工程有限公司。本工程建筑面积为9999.5m2,层数为地下一层、地上十二层，总建筑面积100OO平方米。其中办公楼结构高48.4米，属高层建筑。在结构施工阶段及装修阶段，拟采用一台施工电梯解决施工材料及人员的垂直运输。、施工电梯简介
3、根据工程实际情况，在结构施工及装修施工阶段拟投入一台上海宝达工程机械有限公司生产的SCD200/200J双笼施工电梯。其相关参数如下：额定载重量（每个吊笼）2000Kg连续负载功率7.5*2KW安装额定载重量100OKs40%断续负载功率10.5*2KW起升速度40mmin额定电流（每个吊笼）45A最人附着间距9m启动电流（每个吊笼）200A标准架设高度150m电力消耗（每个吊笼）26KVA吊笼内空尺寸3.0*1.3*2.7防必安全器型号SAJ40-0.95标准节横截而形式吊笼重量1480Kg标准节重量184Kg标准节尺寸0.8*0.8*1.508m地面围栏重量1260Kg安装吊杆额定起至量2
4、00Kg对里里量：126OKs备注：附墙架、动力电缆、导向装置、紧固件等重量约占导架总重30%，用过道竖杆和过桥连杆的附墙结构增加约为导架总重量的45%。二、电梯布置、基础验算及附墙验算、电梯布置考虑到工程施工实际情况，需要设置施工电梯，施工电梯预留空间大小：5500*3800,其平面布置及立面布置详见附图工奂I-I方世I二LL-rt,J心耸DK登东仅IJ卧一句r堂43.4*工YfUJtlL是珞r土克49*札卜Hli32WrILlJrjr上堂9IW才君但应6J何才若Tm2、4、6、8、IO、12田经导仪ffrV春rJO.SOO*奉信1!ZW上行rti十号.,lJ广OZ230)备注：搭设高度与结
5、构高度起始点不同，0.000米为黄海高程.米。、基础形式本工程施工电梯中，安装在地面层上。每部施工电梯均单独浇筑混凝土平台基础，施工电梯则安装在预埋在底板上的铁件上，由基础底板直接承重。其预埋铁件详图详见附图DT-011、2#施工电梯基础预埋铁件详图、基础受力验算由于施工电梯直接支撑在底板上，故无需进行受力计算、附墙设计及验算1 .附墙架的选择由于现场施工电梯预埋铁件中心距离结构面38503800=/,根据SCD200/200J双笼施工电梯使用手册及现场实际情况，拟选择H型附墙架斜支撑,有250O=B,/L=3884。其示意图如附图DT-O7施工电梯附墙示意图所示。用此附墙架必须配置过道栏杆、
6、短前支撑及过桥连杆（使登楼平台可搁置在升降机上）2 .附墙架的连接附墙架靠近施工电梯导架一端用四只V型螺栓与导架标准节框架固定，另一端的支撑底座用螺栓紧固在预先浇注在建筑物框架梁内的预埋件上，预埋埋件时，B值误差必须控制在50mm以内，但应该尽量做到与导架中心线呈对称布置。预埋件埋设示意图见附图DT-07施工电梯附墙示意图3 .附墙架对墙面作用力验算若施工电梯附墙架间距b,导架最大只有高度a以及附墙架的L和B值等参数符合规定要求，对11型附墙架，附墙架对墙面的作用力P（受力示意图详见附图DT07施工电梯附墙示意图）为：nZX600003.88460000L一“P=45.47XKN2x2.052
7、.5x2.05三、安装方案、安装前的准备工作1 .确保安装现场有供电、照明、起重设备、工具齐全及零配件，场地宽阔。2 .由6人组成安装小组，由专业人员安装，并持证上岗，患有心脏病、高血压、癫病不得上高空作业。3 .安装前必须根据选用的附墙类型和规格，并按照施工现场实际情况确定导架中心至建筑物墙面的距离和相应的附墙宽度。4 .必须将待安装的标准节、附墙架、对重系统等零部件的插口、销口、螺孔等穿插处去锈、除毛刺，并在这些部位及齿条上和对重导架上涂适量润滑油，保证其充分润滑及转动、滑动灵活。5 .在施工电梯安装现场附近加设保护棚、围栏，设警戒监护和警示牌。6 .将电源线接至安装地点。现场供电箱与施工
8、电梯地面电源箱的距离应在20米以内，以保证供电质量。电源出线规格必须选用可使用电压降尽量减小，使施工电梯在使用时，电压波动不大于额定供电电压的5%。7 .对已经使用多的施工电梯，在使用之前需要对各部件进行全面的检查，对需要更换及修理的零部件设法更换和修复。、施工电梯的安装1 .地面围栏的安装、将围栏的基础底架与预埋铁件焊接，以薄钢片调整水平度并加固,拧紧连接螺栓(M30120)o、安装三节加厚型标准节在基础底架的标准节底架上，并安装相应的缓冲弹簧座，用M24X200螺拴将标准节与基初底架连接紧固，用经纬仪从两个方向上检查垂直度，要求到架垂直度误差3m.、在基础底架周围安装门框、接长板墙、侧墙板
9、机后墙板。2 .吊笼的安装、将传动结构上的压轮调到最大偏心位置，卸下吊笼上的安全钩及对安装有影响的滚轮，松开电动机上得制动器，用塔吊将吊笼从导架上方对入导架，使其正确就位，将吊笼平稳的停放在有适合高度的垫木上。、重新安装卸下的安全钩和滚轮，调整压轮与各侧滚轮的偏心距，使各侧滚轮于标准节立柱管的间隙为05mm,压轮与齿条背面的间隙为0.5mm,最终保证转动齿轮与齿条齿合间隙为，同时保证防坠安全器齿轮于转动齿轮在宽度方向的中心平面处于齿条厚度的中间位置。、解除楔块使电动机制动器复位（若采用拧紧“制动器松闸拉手”上的两个螺母的方法来时松开制动器，必须将两个螺母退回至开口销处，以免影响“自动跟踪装置”
10、的功能）。、手动撬动升降吊笼在传动机构联轴处的检查盖取下，用撬棒插入联轴器孔内。撬动时，必须同时用手拉开电动机尾端制动器的松闸把手，每向上推一次撬棒后应松手合闸一次。这样经过往复桥东，使吊笼上升1米左右。撤去吊笼下面的垫木。在吊笼下加设安全支撑后，再在围栏的三联缓冲弹簧上安装好缓冲弹簧，并撤去支撑物。然后用手轻拉松闸把手，使吊笼缓缓下降，稳稳地停靠在缓冲弹簧上。在撬棒上升和手动下降吊笼的同时，检查吊笼在导架上的运动情况，随时调整各导向滚轮的偏心轴，使各滚轮随着吊笼的上下运动均能正常转动，并检查传动齿轮与齿条的咬合情况，要求齿轮和齿条的接触面积，沿齿高接触斑点不少于40%,沿齿长接触斑点不少于5
11、0%,要求齿面侧隙在0.20.3mmo在撬动上升和手动下降的同时，还需要检查吊笼门与危难门框上的自动开门横杆以及门锁的活动关系，通过进一步调节围栏上的可调拉杆使吊笼单行门自动开门和围栏门锁工作正常。、安装好吊笼顶部的安全护栏。3 .对重装置的安装在安装对重装置安装前，必须首先将六只对重导轨用螺栓和压板分别紧固到已竖起的三节标准节上。安装对重导轨时必须保证：、对重导轨处于导架一侧中轴线上。、导轨下端部与标准节管子端部（非立柱接头端部）要严格齐平。、调整导轨接头，使导轨与导轨的连接处平直。以上工作完成后，在对重的缓冲弹簧座处垫上25030Omm厚的垫木，用自备吊运工具将对重装置吊起，从对重导轨的上
12、方正确地将导向轮对入导轨，使对重装置平稳地停靠在垫木上。4 .将导架加高至10.5米在地面上用螺栓按照350N.M预紧力矩，接装好四节标准节，用塔吊整体吊运到已安装好的标准节上,用对接螺栓按350N.M预紧力矩连接好。导架加高后，需在离地9米处设置第一道附墙架，并再次用经纬仪在两个方向上检查导架整体与水平面的垂直度，要求导架的垂直度误差W5mm。5 .电气系统和控制系统的安装、将电缆筒放到围栏基础底架上的安装位置，并用螺栓固定。、将地面电源安装到围栏接长板墙上，并用螺栓固定。、将随行电缆以自由状态盘在电缆筒内。、将电缆进线架永螺栓紧固到吊笼上的安装位置，其与电缆筒的位置相对应。、从电缆筒内拉出
13、电缆的一端，通过电缆进线架，接到安装在传动底板上的三角极限开关的LI2、L22、L32、N端子上。、从电缆筒底部拉出电缆的另一端，接到地面电源箱内的LI2、L22、L32、N端子上。、从现场供电箱引出供电电缆，接至地面电源箱的LI、L2、L3、N端子上。、接通地面电源箱内的电源开关，关上围栏门，检查是否已接入相序正确的电源，以确保吊笼运行方向与操作盒上的标记“向上”或“向下”一致。（检查前要确保全部限位开关都处于闭合状态）、检查各控制开关。包括围栏门限位开关，吊笼门限位开关，上、下限位开关，三相极限开关，松绳保护开关应均能正常作用。、按吊笼传动结构底板上各限位开关的实际位置，安装、调整导架底部
14、各限位挡板、档块。（各挡板、档块架军用螺栓钩紧固在导架标准节的框架上。当吊笼地板与围栏门开齐平时三相极限开关的臂杆与挡块之间的距离为140160mm左右）(11)、用接地电阻测试仪测量施工电梯钢结构及电气设备金属外壳的接地电阻，不得大于4。；用500V兆欧表测量电动机及电器元件的对地绝缘电阻应不小于IMQo6 .吊笼的电力驱动升降试车、接通电源，由专职驾驶员谨慎地操作操纵手柄，使空载吊笼沿着导架上、下运行数次，行程高度不得大于5m。要求吊笼运行平稳，无跳动，无异响等故障，制动器工作正常，同时，进一步检查各导向滚轮与导架的接触情况，齿轮齿条的吻合情况,应分别符合前诉要求。、空载试车一切正常后，再在吊笼内装载总量的荷载，进行带载运行试车，操作方法同上，并检查电动机，减速器的发热情况。注意：试车时，因为导架顶部还未装上上限位挡板，所以操作时必须千万谨慎，且在吊笼顶部游人监视指挥，以免吊笼冒顶。检查时，必须按下紧急停机按钮或将电锁关闭，以防误操作。7 .导架的加高安装、将标准节四节为一组，利用塔吊对接安装到导架顶部。、导架每加高12米，用经纬仪在两个方向上检查垂直度，发现超差应及时调整。、导架加高过程中要穿插进行的附墙安装
