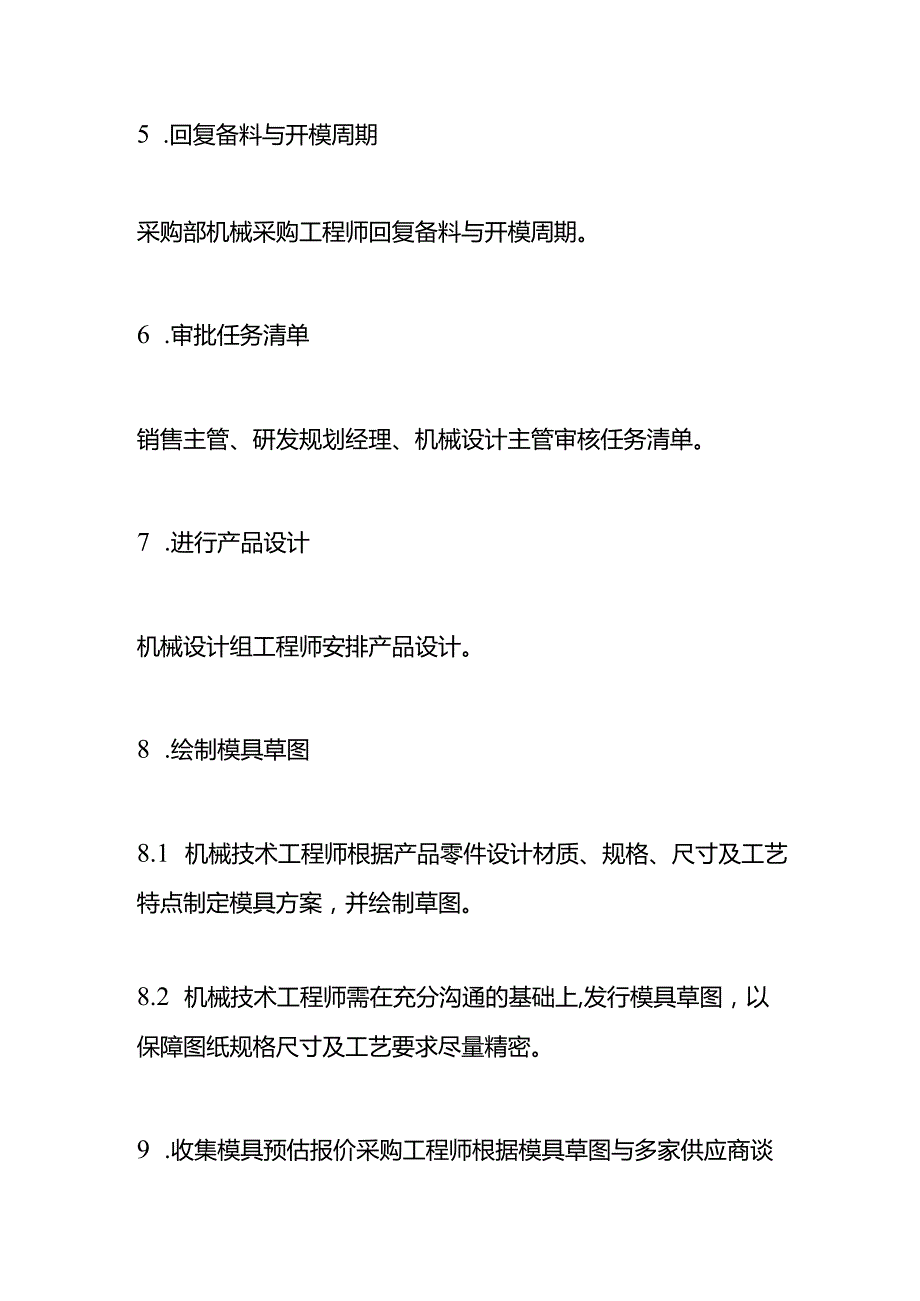

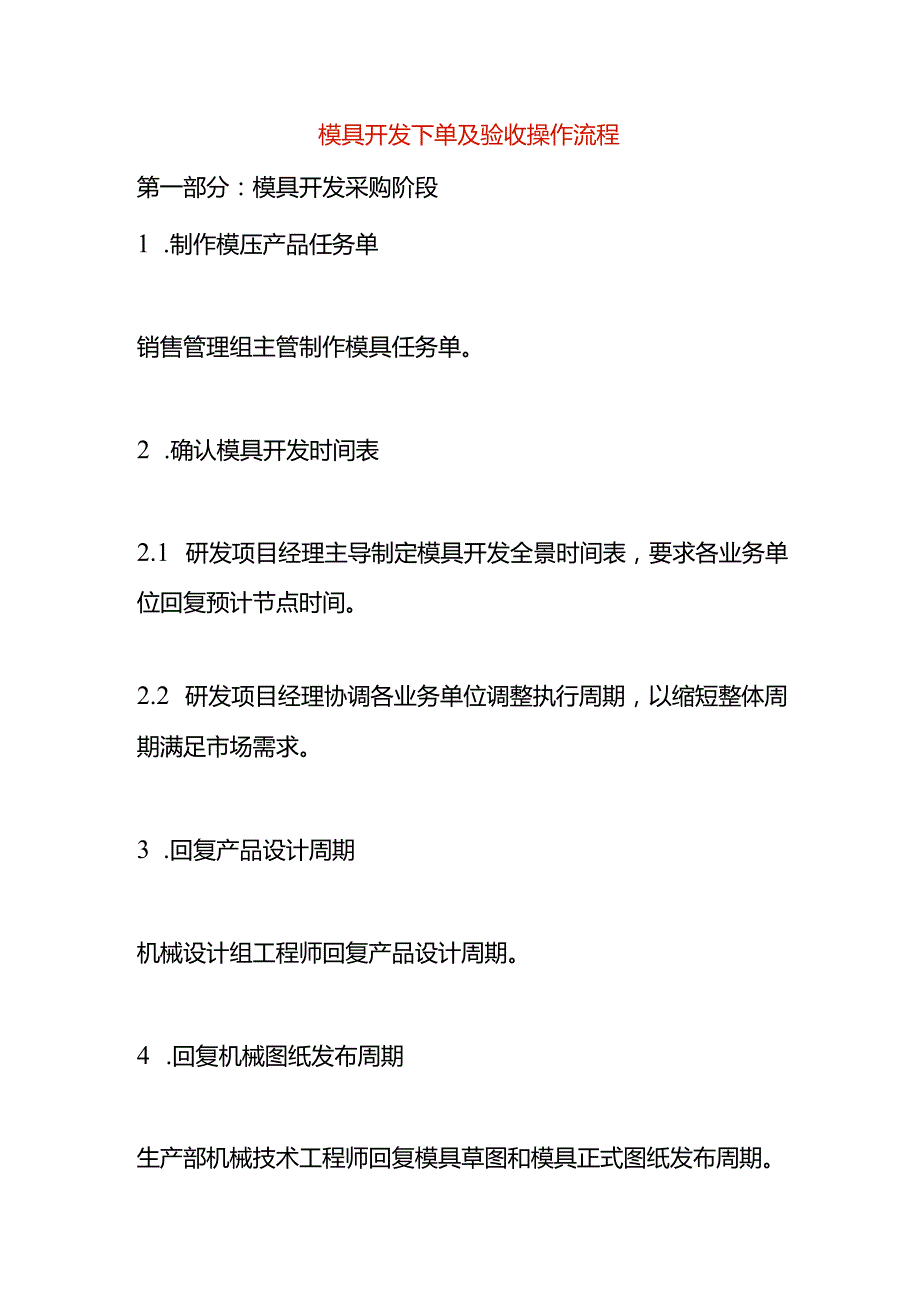

1、模具开发下单及验收操作流程第一部分:模具开发采购阶段1 .制作模压产品任务单销售管理组主管制作模具任务单。2 .确认模具开发时间表2.1 研发项目经理主导制定模具开发全景时间表,要求各业务单位回复预计节点时间。2.2 研发项目经理协调各业务单位调整执行周期,以缩短整体周期满足市场需求。3 .回复产品设计周期机械设计组工程师回复产品设计周期。4 .回复机械图纸发布周期生产部机械技术工程师回复模具草图和模具正式图纸发布周期。5 .回复备料与开模周期采购部机械采购工程师回复备料与开模周期。6 .审批任务清单销售主管、研发规划经理、机械设计主管审核任务清单。7 .进行产品设计机械设计组工程师安排产品设

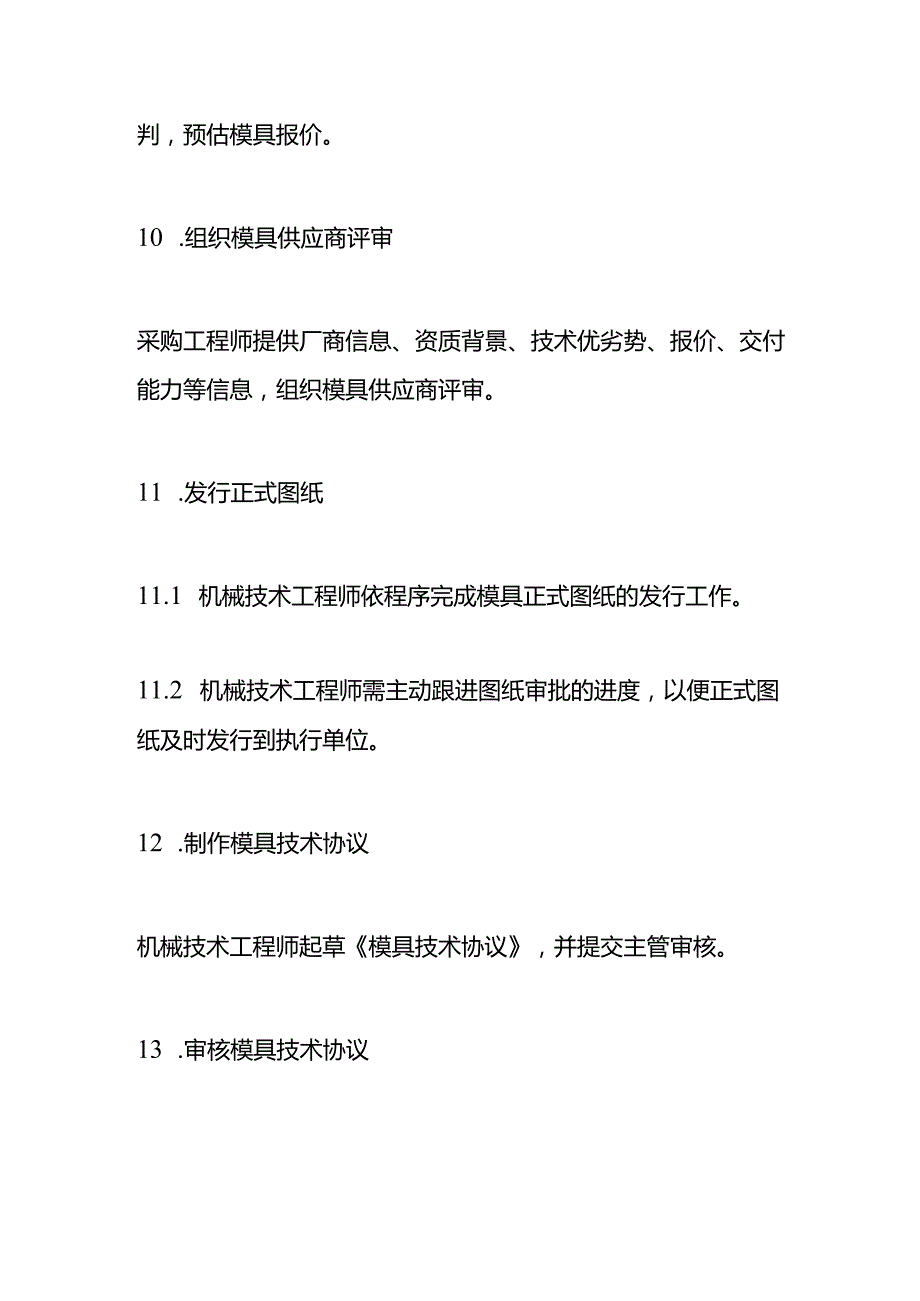

2、计。8 .绘制模具草图8.1 机械技术工程师根据产品零件设计材质、规格、尺寸及工艺特点制定模具方案,并绘制草图。8.2 机械技术工程师需在充分沟通的基础上,发行模具草图,以保障图纸规格尺寸及工艺要求尽量精密。9 .收集模具预估报价采购工程师根据模具草图与多家供应商谈判,预估模具报价。10 .组织模具供应商评审采购工程师提供厂商信息、资质背景、技术优劣势、报价、交付能力等信息,组织模具供应商评审。11 .发行正式图纸11.1 机械技术工程师依程序完成模具正式图纸的发行工作。11.2 机械技术工程师需主动跟进图纸审批的进度,以便正式图纸及时发行到执行单位。12 .制作模具技术协议机械技术工程师起草
3、模具技术协议,并提交主管审核。13 .审核模具技术协议机械部主管或生产总监审核模具技术协议。14 .收集正式报价采购开发工程师根据正式图纸收集模具供应商报价。15 .审核报价供管组主管审核报价。16 .制作请购单计划员制作模具请购单。17 .制作采购订单采购员根据请购单下单模具采购订单,同时附上模具技术协议。18 .审核采购订单采购经理审核模具采购订单和模具技术协议。19 .模具开模供应商接到订单后完成开模。第二部分:模具认证采购阶段20 .通知模具出样模具开发完成,采购工程师通知模具厂商制作样品,明确样品数量和需求时间,并要求出具样品报告。加微信一三六八一二五九二四三领取采购资料包21 .安
4、排送样模具厂商根据要求,制作样品,并附样品检验报告22 .样品检验质控工程师对样品进行规格、尺寸检验,不合要求的,退回模具厂商重新制作,并联系机械部技术窗口制定修模方案。23 .样品单体认证研发部机械组设计工程师对样品进行单体认证,认证不合格的,退回模具厂商重新制作,并联系机械部技术窗口制定修模方案。24 .反馈单体认证结果研发部机械设计工程师反馈单体认证结果。25 .安排电气测试25.1 研发项目经理需要对产品结构是否与电气和性能相关进行判定,确认模具制作的样品是否需要进行整机测试,如需要,安排研发工程对接进行电气测试。如不需要,直接单体认证合格后,进入小批量验证阶段。25.2 电气测试不合
5、格的,退回模具厂商重新制作,并联系机械部技术窗口制定修模方案。研发项目经理根据相关研发工程师结论反馈电气测试结果。27 .安排性能测试27.1 需要进行整机测试的,完成电气测试后,研发项目经理联系TQC工程师安排性能测试。27.2 性能测试不合格的,退回模具厂商重新制作,并联系机械部技术窗口制定修模方案。28 .反馈性能测试结果TQC工程师安排反馈性能测试结果。29 .批准进入下一验证环节整机测试通过,研发项目经理批准模具样品认证合格,进入小批量验证环节。30 .验证资料归档机械部技术工程师或授权助理人员对全程验证资料进行收集、归档。31 .提报研发订单需求销售部业务主管提报研发订单需求,明确
6、需求数量、时间。32 .整理小批量认证需求机械部技术工程师整理小批量认证需求,需求数量应包括研发订单需求、小批量验证制程测试需求、损耗需求等。整合的需求反馈给计划部门。33 .制作请购单计划部门制作请购单。34 .制作采购订单采购员制作采购订单。模具厂商按计划完成材料订购、调机、检验、生产入库等环节。模具厂商只提供模具的,采购人员安排模具运输到制定机加工车间,上模后跟踪机加车间完成材料订购、调机、检验、生产入库等环节。36 .样品检验36.1 IQC依正常生产物料检验流程完成常规来料检验。36.2 质控工程师视管控要求对小批量来料进行抽检,不合格产品,退回重做。37 .安排机械部加工TQC工程师安排机械制造部进行机加工。38 .良率与效率审查TQC工程师跟进机加工过程良率和效率表现。机械设计工程师、机械技术工程师、质控工程师等参与机加工现场辅导与解决异常。40 .发布小批量测试报告TQC工程师根据电气W性能测试结果,发布小批量测试报告41 .会签验证报告销售组主管、研发项目经理、研发规划经理、机械设计主管会签小批量验证报告。42 .出具模具认证结论机械技术专员出具模具认证报告。43 .审核模具认证结论机械技术主管或生产总监审核模具认证报告。机械技术专员反馈小批量验证阶段模具及毛坯件综合认证结果。
