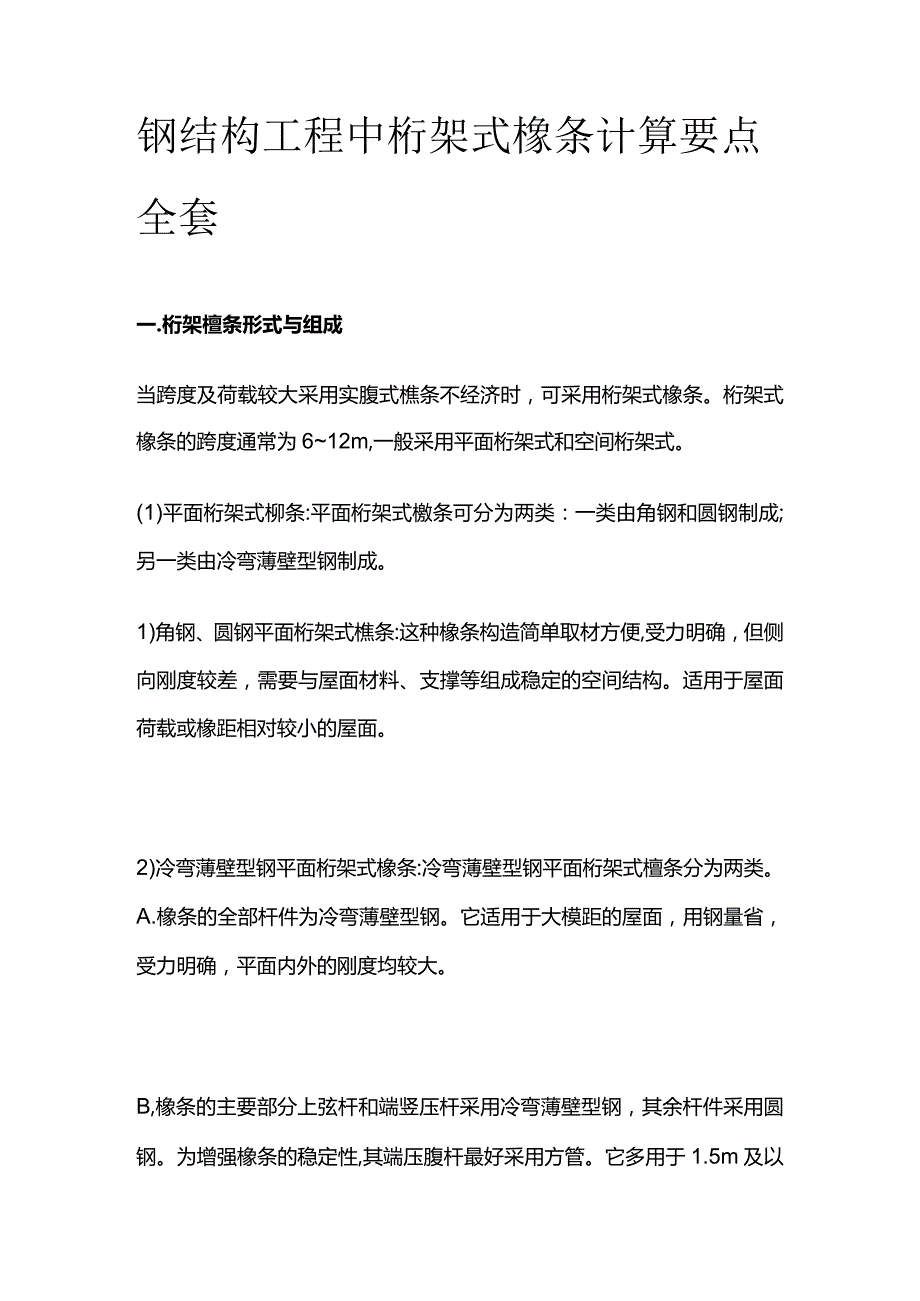

1、钢结构工程中桁架式橡条计算要点全套一.桁架檀条形式与组成当跨度及荷载较大采用实腹式樵条不经济时，可采用桁架式橡条。桁架式橡条的跨度通常为612m,一般采用平面桁架式和空间桁架式。(1)平面桁架式柳条:平面桁架式檄条可分为两类：一类由角钢和圆钢制成;另一类由冷弯薄壁型钢制成。1)角钢、圆钢平面桁架式樵条:这种橡条构造简单取材方便,受力明确，但侧向刚度较差，需要与屋面材料、支撑等组成稳定的空间结构。适用于屋面荷载或橡距相对较小的屋面。2)冷弯薄壁型钢平面桁架式橡条:冷弯薄壁型钢平面桁架式檀条分为两类。A.橡条的全部杆件为冷弯薄壁型钢。它适用于大模距的屋面，用钢量省，受力明确，平面内外的刚度均较大。

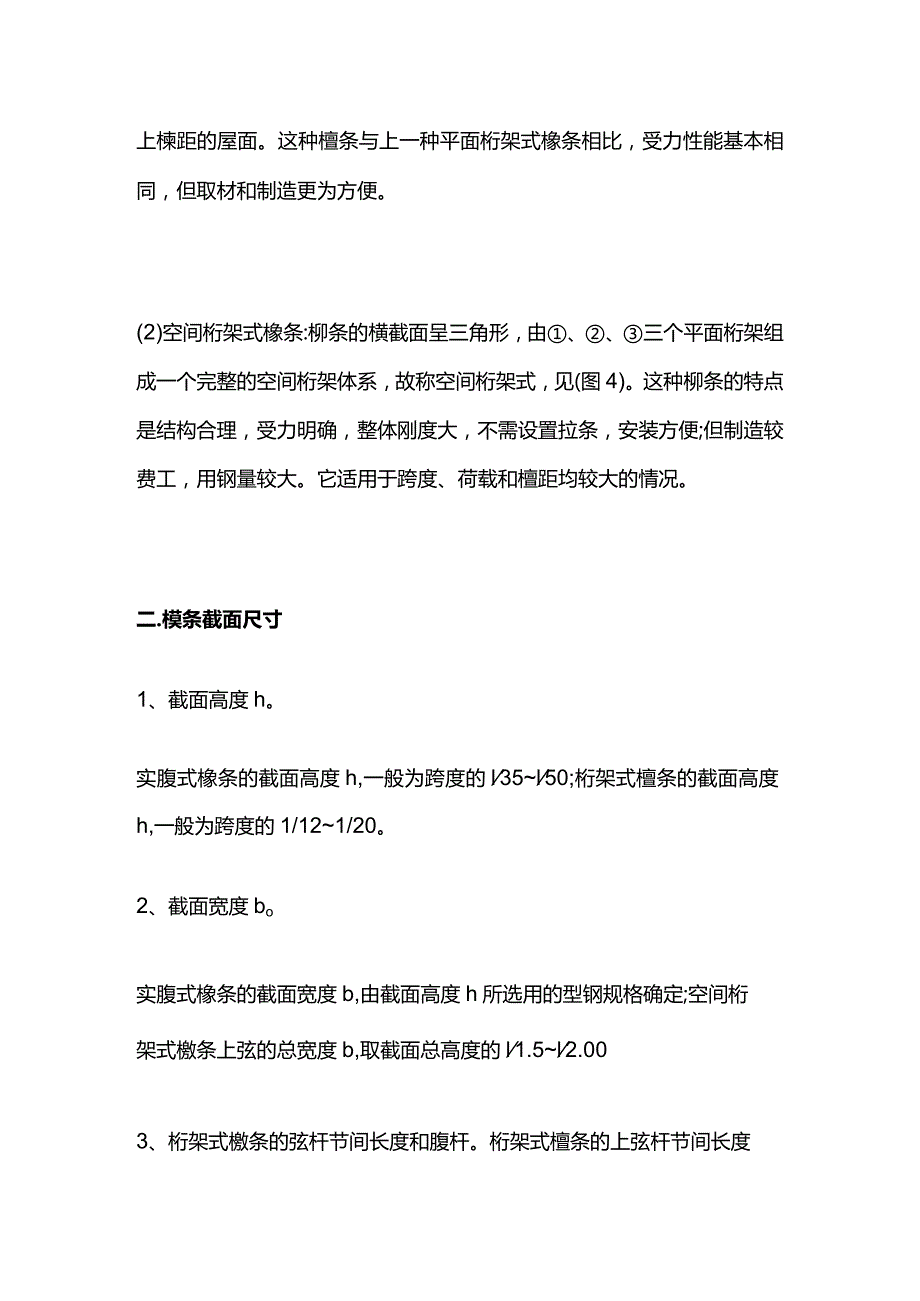

2、B,橡条的主要部分上弦杆和端竖压杆采用冷弯薄壁型钢，其余杆件采用圆钢。为增强橡条的稳定性,其端压腹杆最好采用方管。它多用于1.5m及以上楝距的屋面。这种檀条与上一种平面桁架式橡条相比，受力性能基本相同，但取材和制造更为方便。(2)空间桁架式橡条:柳条的横截面呈三角形，由、三个平面桁架组成一个完整的空间桁架体系，故称空间桁架式，见(图4)。这种柳条的特点是结构合理，受力明确，整体刚度大，不需设置拉条，安装方便;但制造较费工，用钢量较大。它适用于跨度、荷载和檀距均较大的情况。二.模条截面尺寸1、截面高度h。实腹式橡条的截面高度h,一般为跨度的l35l50;桁架式檀条的截面高度h,一般为跨度的1/1

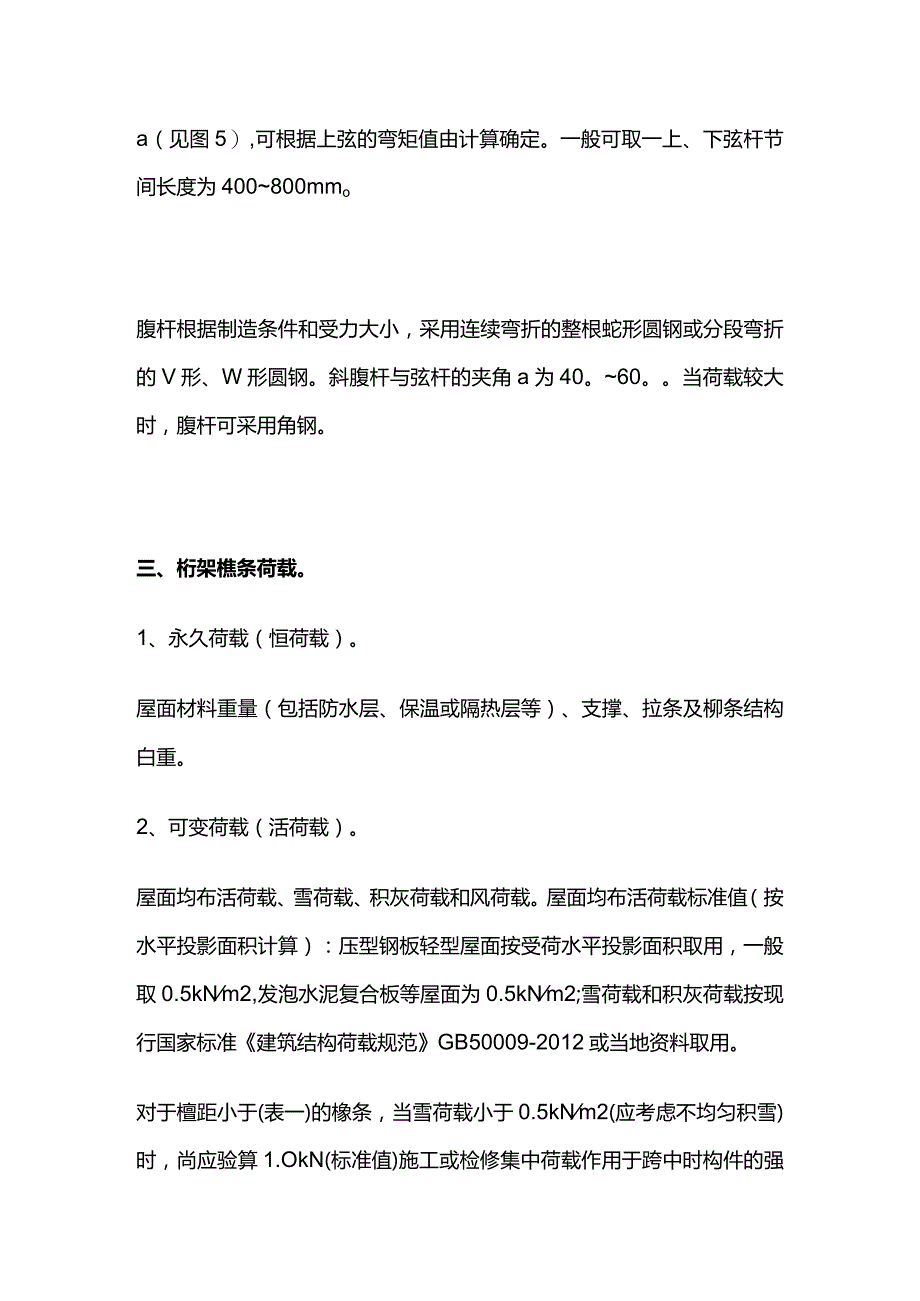

3、21/20。2、截面宽度bo实腹式橡条的截面宽度b,由截面高度h所选用的型钢规格确定;空间桁架式檄条上弦的总宽度b,取截面总高度的l1.5l2.003、桁架式檄条的弦杆节间长度和腹杆。桁架式檀条的上弦杆节间长度a（见图5）,可根据上弦的弯矩值由计算确定。一般可取一上、下弦杆节间长度为400800mmo腹杆根据制造条件和受力大小，采用连续弯折的整根蛇形圆钢或分段弯折的V形、W形圆钢。斜腹杆与弦杆的夹角a为40。60。当荷载较大时，腹杆可采用角钢。三、桁架樵条荷载。1、永久荷载（恒荷载）。屋面材料重量（包括防水层、保温或隔热层等）、支撑、拉条及柳条结构白重。2、可变荷载（活荷载）。屋面均布活荷载、
4、雪荷载、积灰荷载和风荷载。屋面均布活荷载标准值（按水平投影面积计算）：压型钢板轻型屋面按受荷水平投影面积取用，一般取0.5kNm2,发泡水泥复合板等屋面为0.5kNm2;雪荷载和积灰荷载按现行国家标准建筑结构荷载规范GB50009-2012或当地资料取用。对于檀距小于(表一)的橡条，当雪荷载小于0.5kNm2(应考虑不均匀积雪)时，尚应验算1.OkN(标准值)施工或检修集中荷载作用于跨中时构件的强度。对于实腹式柳条，可将检修集中荷载按2xl.0aL(kNm2)换算为等效均布荷载，a为檄条水平投影间距(m),L为柳条跨度(m)。3、荷载组合。(1)均布活荷载不与雪荷载同时考虑，设计时取两者中的较大值。(2)积灰荷载应与均布活荷载或雪荷载中的较大值同时考虑。(3)施工或检修集中荷载不与均布活荷载或雪荷载同时考虑。(4)施工或检修集中荷载不与均布活荷载或雪荷载同时考虑。(5)对于平坡屋面(坡度为l8l20),可不考虑风正压力;当风荷载较大时，应验算在风吸力作用下，永久荷载与风荷载组合截面应力反号的情况，此时永久荷载的分项系数取1.0o
