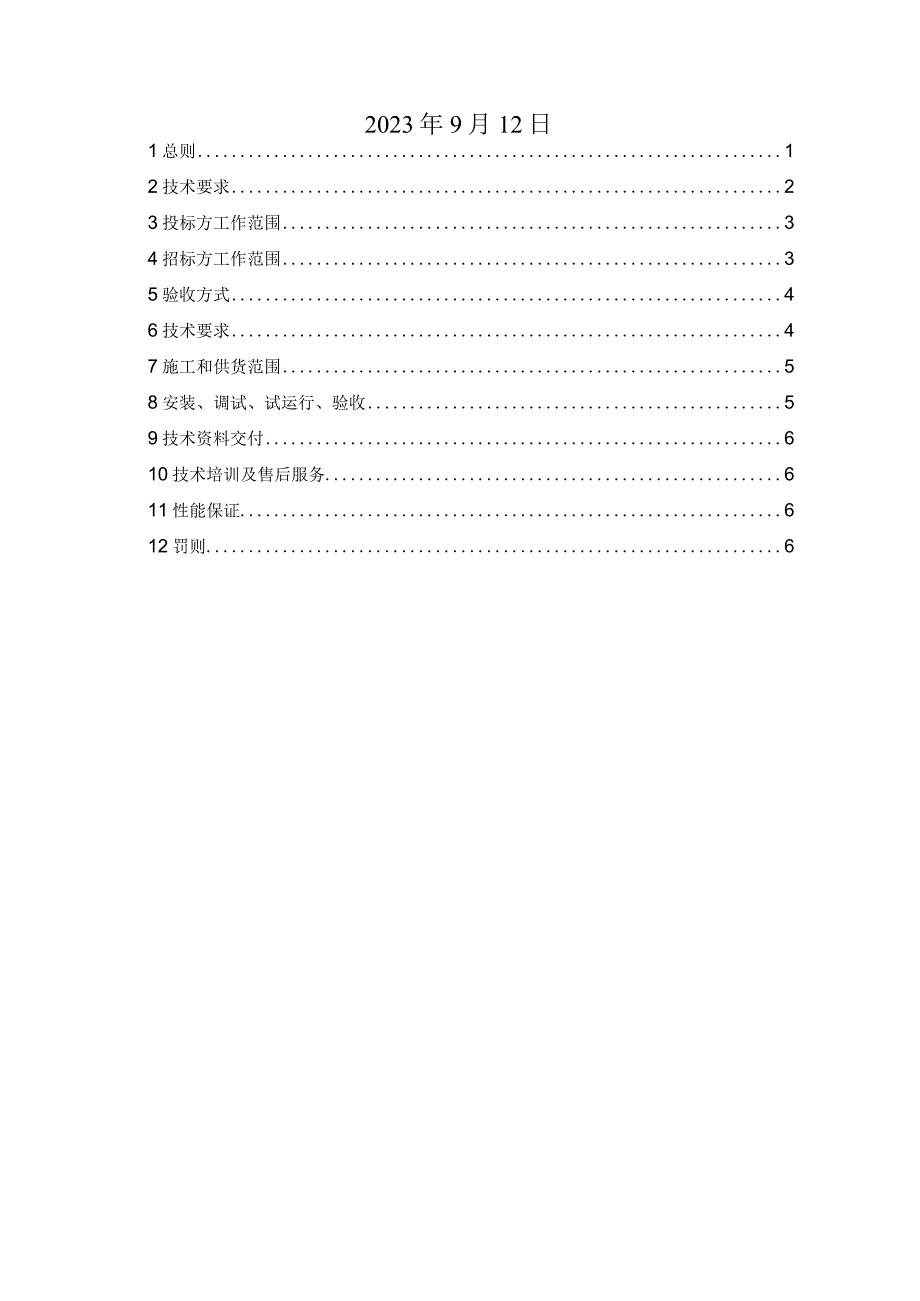

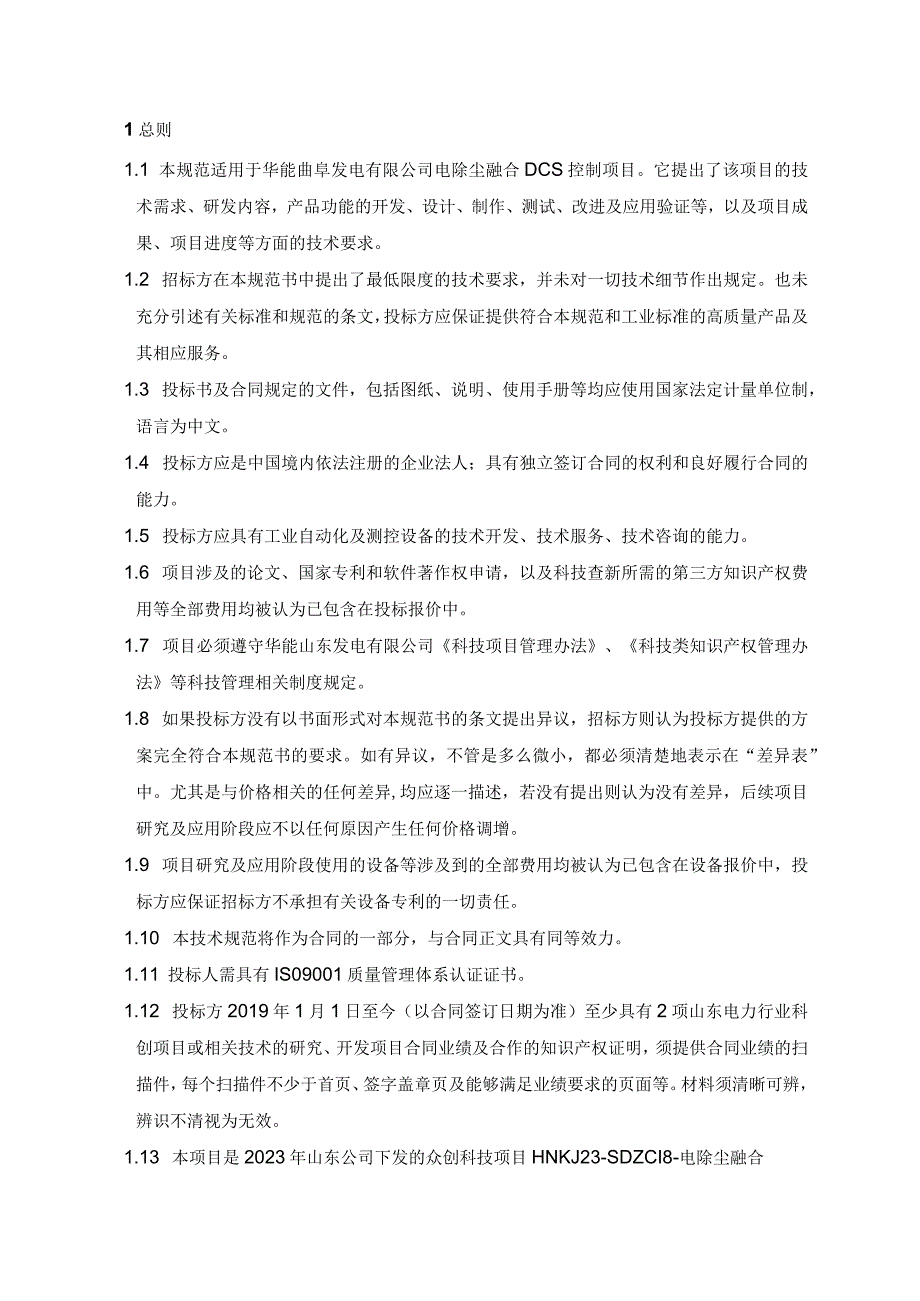

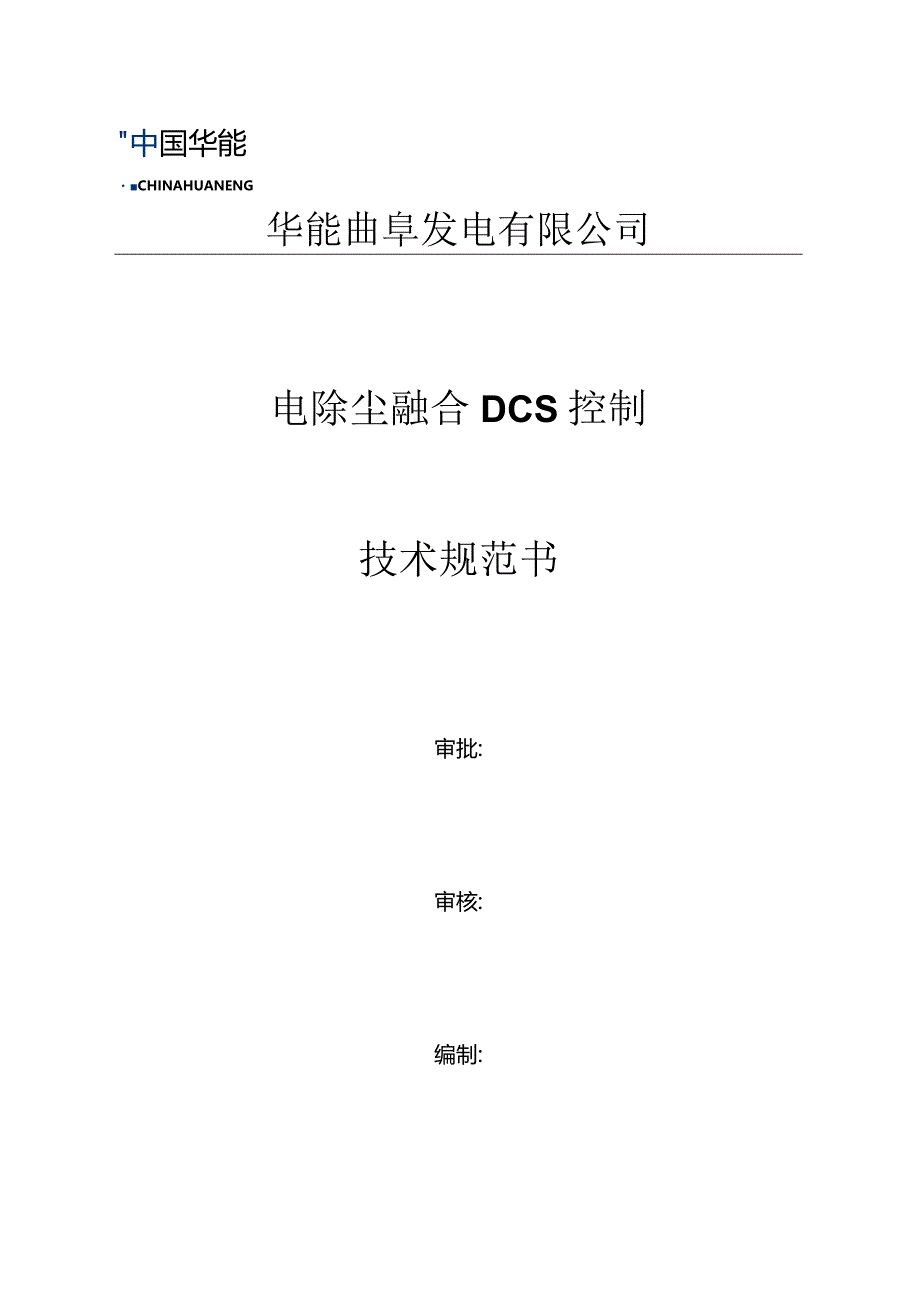

1、中国华能CHINAHUANENG华能曲阜发电有限公司电除尘融合DCS控制技术规范书审批:审核:编制:2023年9月12日1总则12技术要求23投标方工作范围34招标方工作范围35验收方式46技术要求47施工和供货范围58安装、调试、试运行、验收59技术资料交付610技术培训及售后服务611性能保证612罚则61总则1.1 本规范适用于华能曲阜发电有限公司电除尘融合DCS控制项目。它提出了该项目的技术需求、研发内容，产品功能的开发、设计、制作、测试、改进及应用验证等，以及项目成果、项目进度等方面的技术要求。1.2 招标方在本规范书中提出了最低限度的技术要求，并未对一切技术细节作出规定。也未充分引
2、述有关标准和规范的条文，投标方应保证提供符合本规范和工业标准的高质量产品及其相应服务。1.3 投标书及合同规定的文件，包括图纸、说明、使用手册等均应使用国家法定计量单位制，语言为中文。1.4 投标方应是中国境内依法注册的企业法人；具有独立签订合同的权利和良好履行合同的能力。1.5 投标方应具有工业自动化及测控设备的技术开发、技术服务、技术咨询的能力。1.6 项目涉及的论文、国家专利和软件著作权申请，以及科技查新所需的第三方知识产权费用等全部费用均被认为已包含在投标报价中。1.7 项目必须遵守华能山东发电有限公司科技项目管理办法、科技类知识产权管理办法等科技管理相关制度规定。1.8 如果投标方没
3、有以书面形式对本规范书的条文提出异议，招标方则认为投标方提供的方案完全符合本规范书的要求。如有异议，不管是多么微小，都必须清楚地表示在“差异表”中。尤其是与价格相关的任何差异,均应逐一描述，若没有提出则认为没有差异，后续项目研究及应用阶段应不以任何原因产生任何价格调增。1.9 项目研究及应用阶段使用的设备等涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利的一切责任。1.10 本技术规范将作为合同的一部分，与合同正文具有同等效力。1.11 投标人需具有IS09001质量管理体系认证证书。1.12 投标方2019年1月1日至今（以合同签订日期为准）至少具有2项山东电
4、力行业科创项目或相关技术的研究、开发项目合同业绩及合作的知识产权证明，须提供合同业绩的扫描件，每个扫描件不少于首页、签字盖章页及能够满足业绩要求的页面等。材料须清晰可辨，辨识不清视为无效。1.13 本项目是2023年山东公司下发的众创科技项目HNKJ23-SDZCI8-电除尘融合DCS控制，请投标人书面承诺具备自主研发能力和科技创新项目研究经验，可以完成知识产权申请，项目验收资料编写，验收评审会议组织,确保顺利完成现场需求调研、系统软硬件研发和山东公司验收手续。1.14 本项目目前无成功经验可借鉴,招标方保留对本技术规范书提出补充要求和修改的权力，投标方应承诺予以配合。如提出修改，具体项目和条
5、件由招标、投标双方商定。2技术要求2.1 项目概述根据目前辅网系统整合统一控制的趋势，现场部分电除尘控制系统与就地设备高度融合，DCS控制系统替换原有控制系统难度大。所以增加融合网关来实现两个系统的数据交互，网关在常规协议基础之上增加了一些控制相关的改进升级，实现DCS系统使用常规通讯协议融合现场电除尘系统进行一体化控制。电除尘使用多个控制器，纳入大集控控制存在增加上位机的问题，研究电除尘控制系统不改造的情况下控制融入DCS集中控制。2.2 项目研究内容研发一种应用于现场部分电除尘控制系统与DCS系统数据交互的融合网关设备。实现DCS系统使用常规通讯协议融合现场电除尘系统进行一体化控制。以最简
6、单的方式实现控制系统融合，满足DCS系统一体化控制需求。1）通讯增加故隙状态的心跳信号融合网关与DCS系统及电除尘系统的通讯增加心跳信号测点，数据链路正常时该测点为周期的0/1切换状态。DCS做状态判断逻辑，当心跳信号处于0或1状态保持3个数据通讯周时间长度则进行通讯状态报警。2）控制信号由实时通讯转化为触发信号进行控制操作正常的MOdbUS-RTU/Modbus-TCP通讯协议为实时传输机制，采集数据为实时传输，下发指令也为实时传输。融合网关对标记为控制指令的测点进行触发控制下发和自动复位。从而实现将实时传输信号转化为单次触发的控制指令。3）控制指令自校验重发机制为了确保操作控制指令的一次下
7、发成功，触发操作的指令在进行操作后进行返回状态查询数据进行校验，当数据未能正常下发成功时进行触发操作的重发，校验控制指令异常进行3次重发机制，确保控制指令的一次下发成功。4）远方控制与就地控制不冲突的问题通过将控制信号的实时信号转发为触发操作信号，控制结束交出控制权限，保证远方控制后就地可以进行控制，避免远方控制一直占用控制权限，导致就地控制无法实现的问题。2.3 预期成果1）实现DCS集中监控电除尘数据和操作。2）申请发明专利一项。3投标方工作范围3.1 负责华能曲阜发电有限公司电除尘融合DCS控制项目的技术研发、系统开发、装置搭建、装置调试、功能优化完善等，直至满足本规范书中所有功能、技术
8、要求，形成预期成果。3.2 提供所研发技术内容的相关资料和成果。3.3 负责项目实施过程中的审查、验收和国家专利申请申报等的组织工作，并承担所需要的所有费用。3.4 投标方要保证本项目所采用设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备软件的技术经济性能符合规范书及相关标准要求。3.5 投标方负责本项目整个技术方案的设计、设备供货、调试、安装、软件设计、优化等工作直至项目取得预期成果并通过招标方验收合格为止。3.6 负责及时总结研发过程中的知识创新内容，包括新产品、新技术、新工艺、新设计等，形成知识产权。3.8 负责项目的后续技术服务和完善工作。3.9 现场施工及技术服务期间遵守招标
9、方有关安全管理规章制度及检修工艺标准要求。4招标方工作范围4.1 招标方负责向投标方提供所需现有资料。4.2 招标方参与项目全过程研发。4.3 招标方为投标方在项目现场应用阶段提供施工、生活便利条件，费用投标方自理。5验收方式验收方式：按照“众创项目验收报告”的格式组织验收并填写报告；验收材料清单：技术报告、验收报告、费用清算、研发费用辅助台帐等。6技术要求6.1 安全文明卫生要求：现场施工应保证接线、安装规范，做到清洁施工，做到“三不落地”，焊接的支架满足防腐和现场7s要求，供应商负责将拆除的设备运至采购方指定位置。6.2 环境保护要求：应使用无污染环保器材。6.3 成品保护要求：新安装机柜
10、、取样管、控制电缆固定牢固，对易碰触设备应设置良好的防误碰措施。6.4 工艺质量要求：6.4.1 总的技术要求6.4.1.1 在本标段的施工安装全过程中，供应商遵守合同提出的各项技术要求、相关设计文件规定的技术要求（包括现场设计变更）及本工程采用的各相关规范书和标准所规定的技术要求。6.4.1.2 供应商在施工过程中，遵循电力建设安全工作规程，在单位工程施工前严格执行图纸会审制度。6.4.1.3 供应商提供的系统、设备功能完整、技术先进，并能满足人身安全和劳动保护条件。6.4.1.4 施工材料采用先进、可靠的加工制造技术，有良好的表面几何形状及合适的公差配合。采购方不接受带有试制性质的设备或部
11、件。6.4.1.5 所有的材料符合有关规范书的要求，且是新型的和优质的，并能满足当地环境的要求。6.4.1.6 供应商提供的所有施工材料的设计和制造标准满足相关的技术要求，并能确保其使用寿命不少于15年。6.4.1.7 供应商为满足采购方所提的技术要求，而采取的一切措施及由此产生的费用，均认为已包含在投标报价中，将来不得以此为理由要求采购方额外付款。6.4.1.8 系统改造满足电力监控系统网络安全防护要求。投标方提供所有网络安全设备，满足安全分区、横向隔离、纵向加密要求。6.4.1.11 改造后设备要达到免维护、安全稳定运行。6.5 工期要求：自2023年9月30日之日起，总安装调试工期30天
12、，具体以采购方通知为准。7施工和供货范围合同采用包工包材料方式，本工程所需的设备、材料等均由供应商购买。7.1 施工范围：1）安装融合网关2台；2）现场DCS控制系统组态及通讯调试服务；3）电除尘控制系统组态及通讯调试服务；4）融合网关调试服务；实现电除尘系统在DCS系统的统一监视控制。7.2 供货范围：7.2.1 供应商应保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的，并且能够达到性能保证值。对于属于整套设备运行和施工所必需的部件，即使本规范书未列出和或数目不足，供应商仍需在执行合同时补足，且不发生任何费用。7.2.2 供应商应保证本规范书涉及项目的完整性，主要包括但不限于所列项目
13、：序号名称规格数量单位备注1统一控制融合网关软件HX60001套2统一控制融合网关HX60002台3线缆辅材及安装1项4DCS控制系统组态及通讯调试服务1项5电除尘控制系统组态及通讯调试服务1项6融合网关调试服务1项8安装、调试、试运行、验收8.1 供应商应负责整个项目的安装，并对安装质量负责。8.2 供应商现场服务时间限于完成本技术协议中所规定的任务而定。8.3 供应商应自行支付所需交通、生活和其它各项费用。采购方仅为其提供便利和办公条件。9技术资料交付9.1 供应商提供的技术文件及图纸应能满足制粉系统总体设计、设备安装、现运行场调试运行和维护的需要。如果不能满足，采购方有权提出补充要求，供
14、应商无偿提供所需要的补充技术资料。9.2 装箱资料的内容，应满足设备在现场的安装、调试、验收、运行、维护和检修的需要。10技术培训及售后服务10.1 供应商应对采购方提供现场技术培训和操作指导，满足现场维护人员维护培训需求。11性能保证10.2 供应商同意系统的保证期自系统可利用率试验签字之日起计算，为期12个月。10.3 在保证期内，供应商应保证及时免费更换或修复设备的缺陷或故障。12罚则12.1 乙方未在规定时限内交货（包括相关技术资料）,每延迟1天扣减乙方合同款IOoO元；12.2 供货范围内的设备及零部件必须达到满足本规范书的要求，如每个分设备或部件不能满足本规范书或安全运行的要求，每一项扣减乙方合同款5000元。12.3 如所供设备不能满足规范书的要求或低于保证值,经乙方消缺后仍不能使设备达到设计要求，甲方拒绝付款并将乙方列入不合格供应商名单。12.4 乙方不得以任何理由拖欠和本项目有关的工作人员（含农民工）的工资。否则扣除质保金。
